Kazed Pronto Notice De Pose page 4

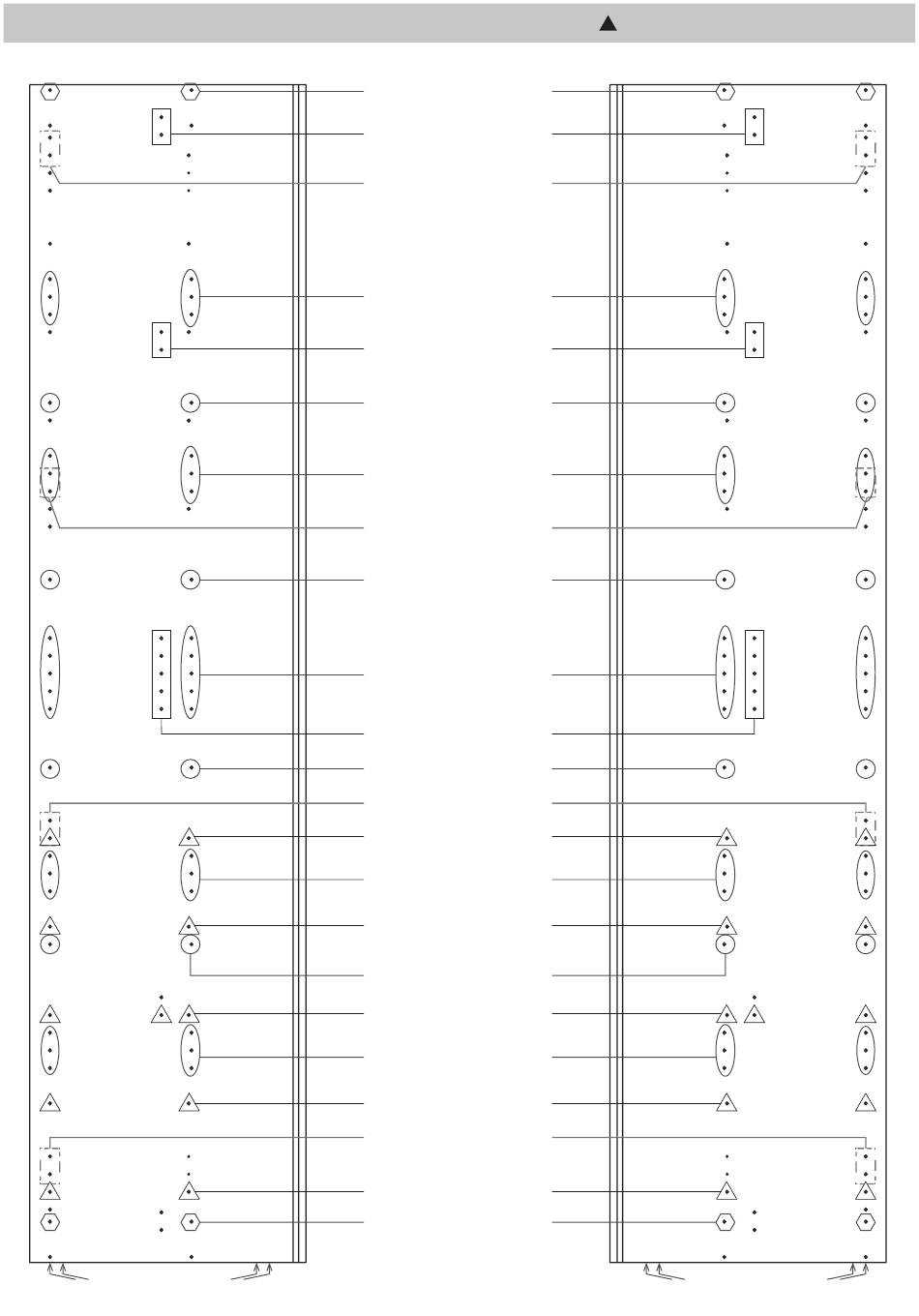

REPÈRES DES DIFFÉRENTS PERÇAGES
JOUE POSITIONNÉE À GAUCHE DU CAISSON
Empreintes permettant de positionner sous la joue,
les griffes des vérins de réglage
tablette fixe haute
inserts à enfoncer
tringle
charnière porte battante
tablette mobile ou SF*
SF = semi-fixe
tringle
sur caisson largeur 1258 mm
tablette mobile ou SF*
tablette mobile ou SF*
charnière porte battante
tablette mobile ou SF*
tablette mobile ou SF*
tringle
tablette mobile ou SF*
SF impérative au dessus du 1er tiroir
charnière porte battante
tiroir ou porte-pantalons
en l'absence de porte
tablette mobile ou SF*
SF impérative au dessus du 1er tiroir
tiroir ou porte-pantalons
tablette mobile ou SF*
SF impérative au dessus du 1er tiroir
tiroir
tablette mobile ou SF*
tiroir
charnière porte battante
tiroir
en l'absence de portes
tablette fixe basse
inserts à enfoncer
Les joues étant réversibles, suivez bien les indications
!
et n'utilisez pas les perçages pour d'autres fonctions.
JOUE POSITIONNÉE À DROITE DU CAISSON
Empreintes permettant de positionner sous la joue,
les griffes des vérins de réglage
