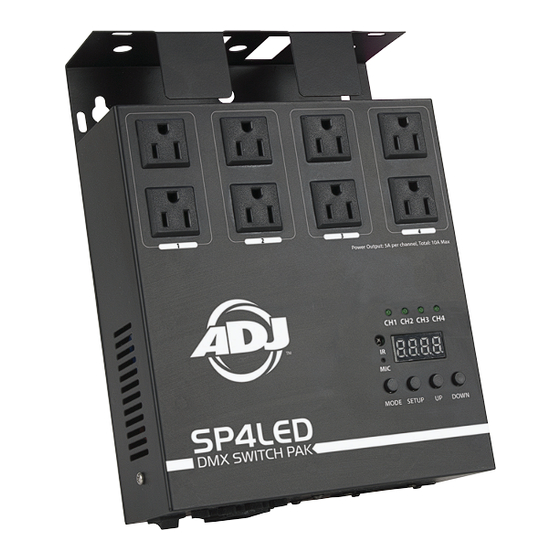

Sommaire des Matières pour ADJ SP4LED

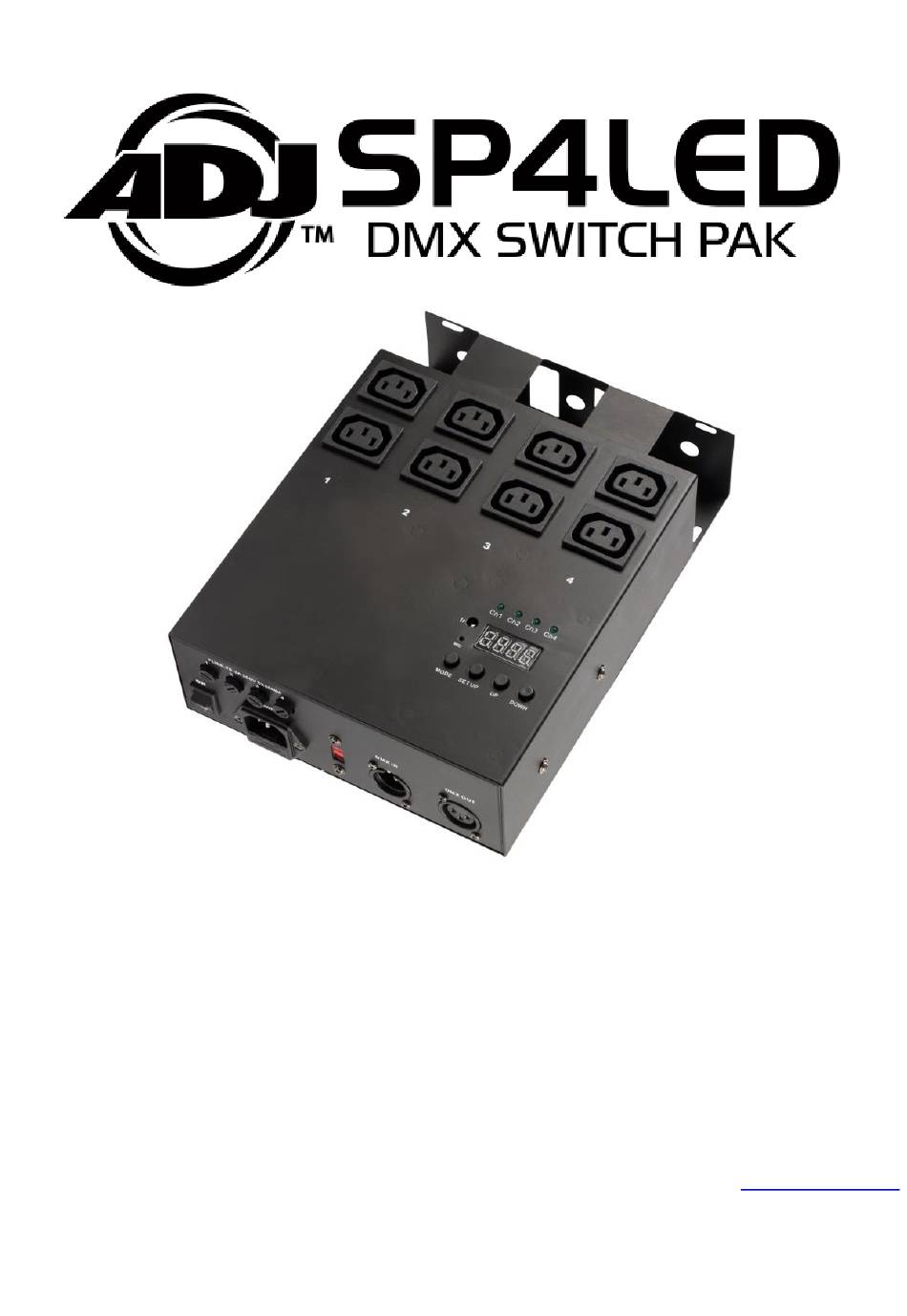

- Page 1 Manuel d'utilisation A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu...
- Page 2 8/13 A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'utilisation du SP4 LED(IEC) Page 2...
-
Page 3: Table Des Matières
CONFIGURATION ..................................5 INSTRUCTIONS DE FONCTIONNEMENT ..........................7 CONFIGURATION MAÎTRE ESCLAVE ............................8 FONCTIONNEMENT DE LA TÉLÉCOMMANDE WR CONTROLLER D'ADJ .................. 9 FONCTIONS ET VALEURS DMX : 3 CANAUX .......................... 11 FONCTIONS ET VALEURS DMX : 5 CANAUX .......................... 11 FONCTIONS ET VALEURS DMX : 7 CANAUX .......................... -
Page 4: Introduction
• Connexion DMX 3 broches • 3 modes DMX : mode 3, 5 ou 7 canaux DMX • Compatible avec la télécommande infrarouge WR Controller (vendue séparément) d’ADJ • Raccordement IEC et DMX (jusqu’à 128 SP4 LEDs) en chaîne (voir pages 7 et 12) CONSIGNES DE SÉCURITÉ... -
Page 5: Consignes De Sécurité(Suite)
CONSIGNES DE SÉCURITÉ(Suite) • Ne faites pas fonctionner cette unité si elle semble endommagée. • Cette unité est conçue pour un usage intérieur exclusivement. L’utiliser en extérieur annule toute garantie. • L’appareil doit être débranché de la prise lorsque vous ne l’utilisez pas pendant un certain temps. •... -
Page 6: Configuration (Suite)
CONFIGURATION (suite) Remarque : assurez-vous de suivre les instructions décrites en figures 2 et 3 lors de la fabrication artisanale de vos câbles. N’utilisez pas la prise de terre de votre connecteur XLR. Ne reliez pas le blindage du connecteur de votre câble à la prise de terre et ne permettez pas au blindage du conducteur d’entrer en contact avec le boîtier externe du XLR. -
Page 7: Instructions De Fonctionnement
« OFF » la valeur DMX 000 et pour l’état « ON » la valeur DMX 255. En ce qui concerne les appareils d’ADJ à alimentation multi-voltage (100-240V 50/60Hz) , ceux-ci s’allumeront automatiquement quand une valeur DMX >120 est atteinte. Les appareils à multi-voltage sont équipées d’un ballast électronique qui détecte automatiquement le voltage une fois l’unité... -
Page 8: Configuration Maître Esclave
7 canaux DMX 4. Veuillez vous référer au x pages 10 – 11 pour les traits DMX des différents modes DMX. 5. Veuillez vous référer à la page 8 pour l’adressage DMX via la télécommande WR Controller d’ADJ CONFIGURATION MAÎTRE ESCLAVE Cette fonction vous permet de chaîner vos unités et de les faire fonctionner en mode maître/esclave. -
Page 9: Fonctionnement De La Télécommande Wr Controller D'adj
30 pieds (9 mètres). Pour utiliser la télécommande à infrarouge WR Controller d'ADJ, vous devez d'abord activer le récepteur à infrarouge des unités. (voir page 7) BLACKOUT : presser ce bouton entraînera la mise en noir général de l'unité. - Page 10 FONCTIONNEMENT DE LA TÉLÉCOMMANDE WR CONTROLLER D'ADJ(Suite) Contrôle DMX : Utiliser une console DMX permet à l'utilisateur de librement créer leurs propres programmes sur mesure, répondant à leurs besoins particuliers. Le SP4 LED possède 3 modes DMX : mode 3 canaux, mode 5 canaux et mode 7 canaux DMX.
-
Page 11: Fonctions Et Valeurs Dmx : 3 Canaux
FONCTIONS ET VALEURS DMX : 3 CANAUX Canal Valeur Fonction MASTER DIMMER 0 - 255 de 0 à 100% PROGRAMMES INTERNES 0 – 9 GRADATION 10 – 29 PROGRAMME 1 30 – 49 PROGRAMME 2 50 – 69 PROGRAMME 3 70 –... -
Page 12: Fonctions Et Valeurs Dmx : 5 Canaux(Suite)
CANAUX DE SORTIE 3 ET 4 0 - 255 GRADATION DE 0 à 100% FONCTIONS ET VALEURS DMX : 5 CANAUX(Suite) Quand vous utilisez les valeurs 0 à 9 dans le canal DMX 2, les canaux DMX 4 et 5 contrôleront la gradation des canaux de sortie 1 à... -
Page 13: Raccordement En Chaîne
des programmes Quand vous utilisez les valeurs 250 à 255 dans le canal DMX 2, le canal DMX 3 permettra d’ajuster la sensibilité au son. RACCORDEMENT EN CHAÎNE Avec cette fonction, vous pouvez raccorder les unités entre elles en utilisant l’entrée et la sortie CEI. Vous pouvez raccorder jusqu’à... - Page 14 La fréquence d’entretien varie en fonction de l’environnement dans lequel fonctionne l’unité (par exemple : fumée, résidu de brouillard, poussière, condensation). A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'utilisation du SP4 LED(IEC) Page 14...
-
Page 15: Spécificités
SPÉCIFICITÉS : Modèle : SP4 LED (IEC) Alimentation: 120V/60Hz ou 240V/50Hz Position de fonctionnement : Toute position sûre et sécurisée Fusible : 5A par canal, max. 10A au total Poids : 4.5 lb / 2,1 kg Dimensions : L x l x H : 10.5"... -
Page 16: Rohs : Une Contribution Sans Précédent À La Préservation De L'environnement
RoHS : une contribution sans précédent à la préservation de l’environnement Cher client, L’Union européenne vient d’adopter une directive de restriction/interdiction d’utilisation de substances nocives. Cette directive, connue sous l’acronyme RoHS, est un sujet d’actualité au sein de l’industrie électronique. Elle restreint, entre autres, l’utilisation de six matériaux : le plomb (Pb), le mercure (Hg), le chrome hexavalent (CR VI), le cadmium (Cd), les polybromobiphényles utilisés en tant que retardateurs de flammes (PBB), et les polybromodiphényléther également utilisés comme retardateurs de flammes (PBDE). -
Page 17: Deee : Déchets D'équipements Électriques Et Électroniques
DEEE : Déchets d’équipements électriques et électroniques Chaque année, des milliers de tonnes de composants électroniques, nuisibles pour l’environnement, atterrissent dans des décharges à travers le monde. Afin d’assurer les meilleures collecte et récupération de composants électroniques, l’Union européenne à adopté la directive DEEE. Le système DEEE (Déchets d'équipements électriques et électroniques) peut être comparé... -
Page 18: Notes
NOTES A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'utilisation du SP4 LED(IEC) Page 18...
