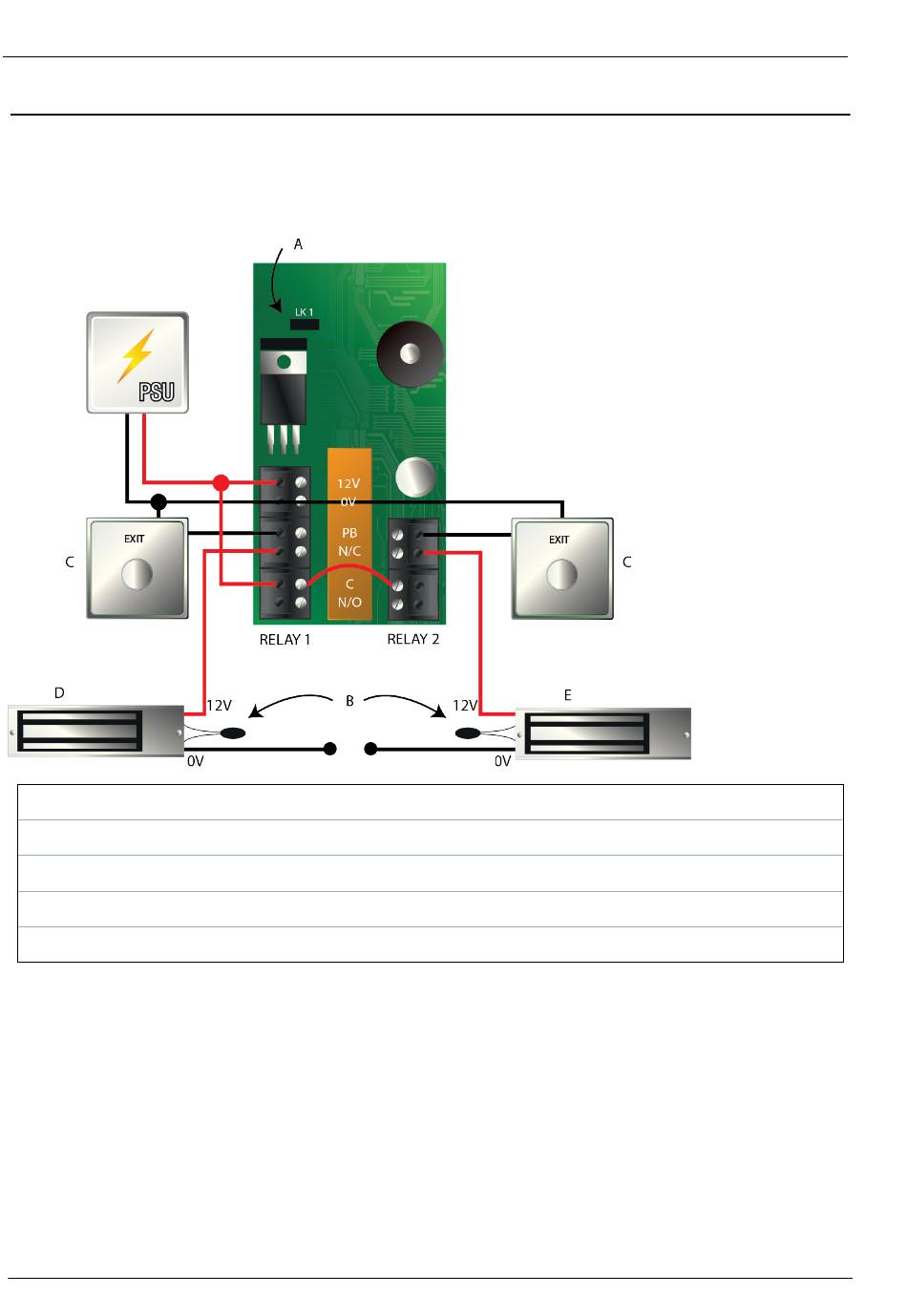

6.2 Schéma de câblage de l'ACT 5e prox pour serrure magnétique
Remarque :
l'illustration ci-dessous présente le câblage de verrous normalement hors tension. Si les verrous
l
doivent être normalement sous tension, utilisez les contacts de relais normalement fermés.
L'ACT 5e prox fonctionne avec une tension de 12 ou 24 V CA ou CC.
l
A Mettez sous tension l'unité sans brancher la liaison si le code de programmation a été perdu.
B IMPORTANT : placez toujours le varistor sur les bornes de verrou.
C Bouton de déblocage des portes
D Verrouillage magnétique 1
E Verrouillage magnétique 2
