Antenne verticale HF WARC PST-27 / PST-273VC - VF
Instructions d'assemblage :
Après avoir déballé l'antenne, vous trouverez les tubes principaux de l'antenne déjà pré-assemblés, en
suivant les étapes du diamètre.
En l'inclinant vers le bas, faire en sorte que toutes les têtes de tubes sortent du tube principal.

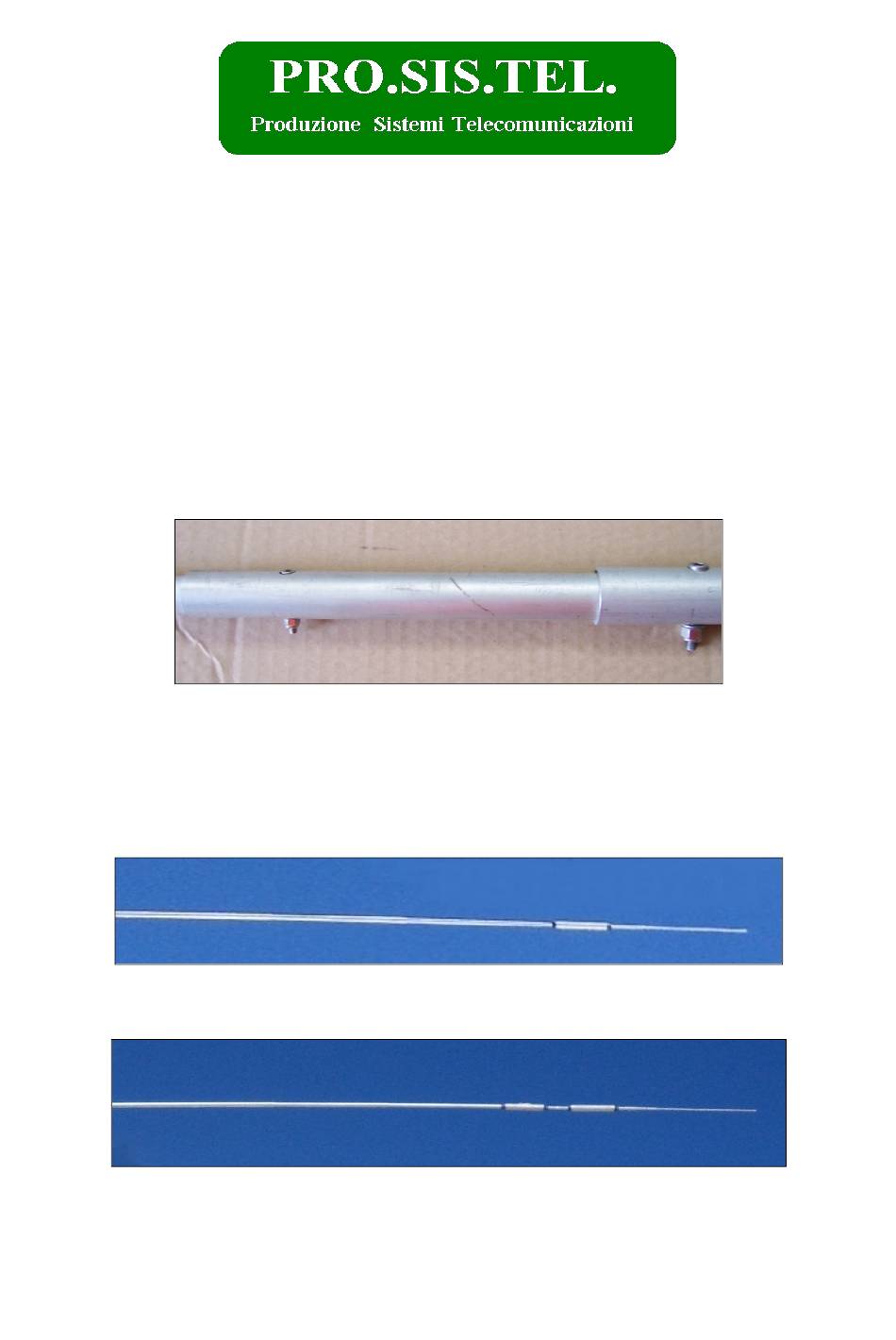

Les assembler comme sur la photo ci-dessous.
Lubrifiez légèrement le filetage de tous les boulons avant de les installer (l'acier a tendance à se clouer
très facilement).
La fixation des éléments s'effectue en insérant le boulon du côté du trou le plus large de manière à ce
que la tête cylindrique du boulon passe à fond et repose sur le tube intérieur, comme le montre la
figure 1.
Serrez l'écrou. Veillez à ce que toutes les têtes de boulons soient du même côté.
De la même manière, extraire et connecter toutes les sections, inférieures au plus grand diamètre qui
doit être assemblé avant sur la base de l'antenne et ensuite procéder à l'assemblage final.
Lorsque tous les diamètres sont assemblés, insérez le piège de 12 m et l'embout terminal. Les pièges
ont deux trous de drainage qui doivent être orientés vers le bas.
Si vous avez acheté la version avec 30 m, entrez également dans le piège de 17 m et verrouillez-le de
la même manière.
Toutes les sections du tube et l'embout ont de multiples trous qui servent à faire de petites
touches d'accord sur les différentes bandes. Certaines parties sont pré-assemblées et pré-
étalonnées, si nécessaire, retirez le boulon et déplacez le point d'accord. Calibrez l'antenne en
commençant par la bande la plus haute et en allant vers les bandes les plus basses. Les éléments
plus longs abaissent la fréquence, les éléments plus courts augmentent la fréquence.
