Instructions de
montage :
L'antenne peut être assemblée de différentes manières :
L'assembler sur deux tréteaux puis le transporter sur le mât entier ou pré-assembler les éléments puis
compléter l'assemblage sur le mât.
Dans les deux cas, il est préférable de préparer d'abord les éléments, puis le mât. Si possible, compte tenu
de la délicatesse de l'opération, les lignes d'alimentation doivent être installées avec l'antenne déjà sur le
mât.
En extrayant les éléments de l'emballage, vous trouverez tous les tubes qui composent les éléments
déjà préassemblés, dans une séquence graduée. En inclinant l'emballage, assurez-vous que toutes les
têtes de chaque diamètre sortent du tube principal. N'oubliez pas de lubrifier légèrement le filetage
des boulons en acier inoxydable, qui risquent de se bloquer s'ils sont secs.

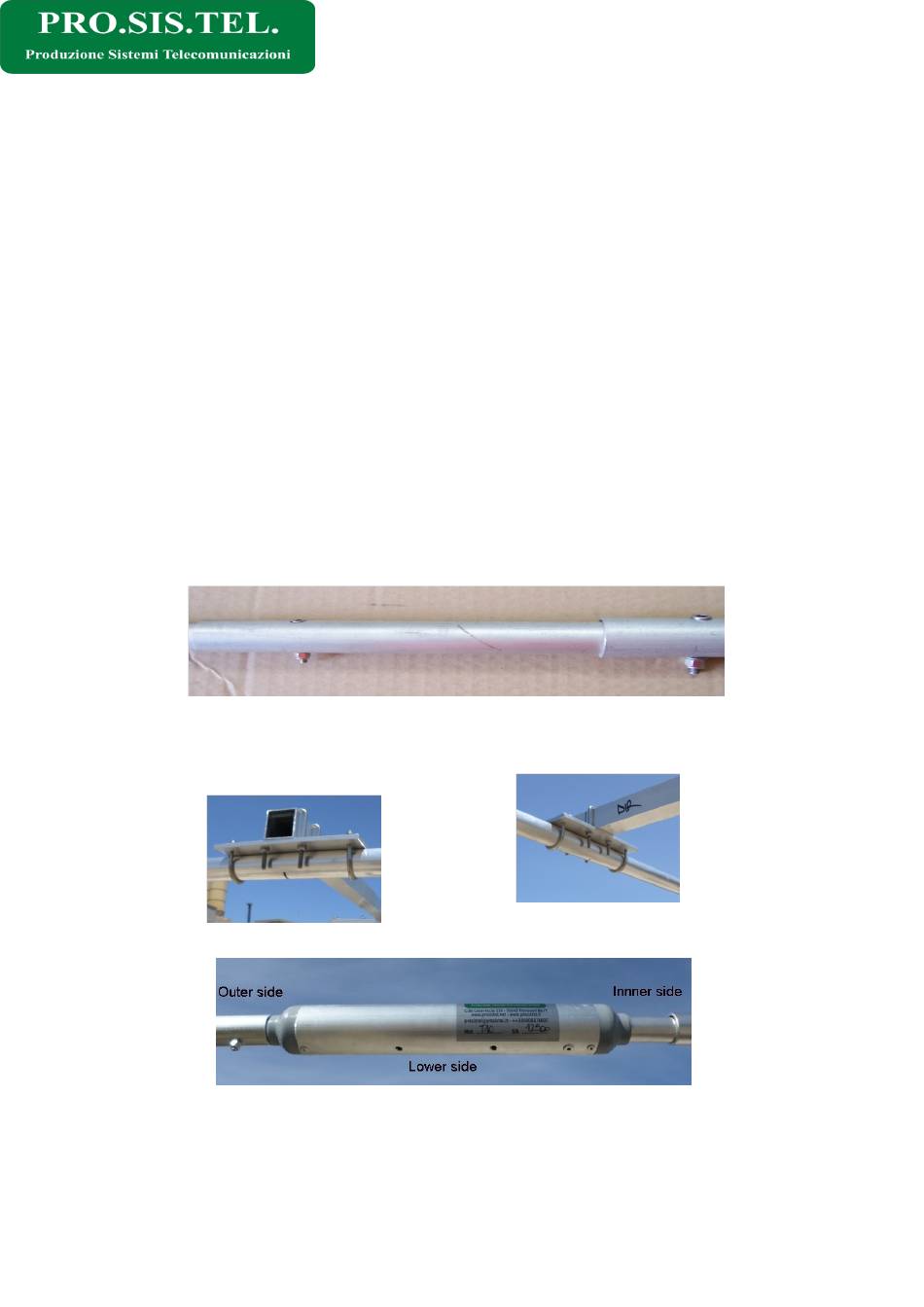

Placez l'élément sur un plan et commencez à retirer le plus petit diamètre.
Faire correspondre le trou du tube intérieur avec le trou du tube extérieur. Les éléments sont fixés
en insérant le boulon du côté du trou le plus grand, de manière à ce que la tête cylindrique du
boulon soit bien enfoncée et repose sur le tube intérieur fig.2. Certaines sections sont multi-percées
pour faciliter le calibrage, toujours à partir du trou central, pour le raccourcir s'il est long ou s'il est
trop court. Avec la même technique, extraire et assembler toutes les sections et les pièges.
Serrez fermement l'écrou. Veillez à ce que toutes les têtes des goupilles soient du même côté.
L'élément central du directeur et du radiateur est une pièce unique déjà préassemblée sur la plaque de
fixation de la rampe. Il sera ensuite raccordé à la bôme à l'aide des boulons carrés en U fournis.
PST-54 / PST-54-30 / PST-54-40

Publicité

loading

Sommaire des Matières pour PRO.SIS.TEL. PST-54

  • Page 1 PST-54 / PST-54-30 / PST-54-40 Instructions de montage : L'antenne peut être assemblée de différentes manières : L'assembler sur deux tréteaux puis le transporter sur le mât entier ou pré-assembler les éléments puis compléter l'assemblage sur le mât. Dans les deux cas, il est préférable de préparer d'abord les éléments, puis le mât. Si possible, compte tenu de la délicatesse de l'opération, les lignes d'alimentation doivent être installées avec l'antenne déjà...
  • Page 2 Lorsque les deux semi-éléments sont prêts, préparez les unités centrales des deux radiateurs comme indiqué sur la photo et le dessin.
  • Page 3 Le contrôle de la fixation Rayonnement 10-15- de la partie portante de l'élément et de la partie mât-flèche est assuré par des colliers en U quadratiques. • Le chauve Radiatore 12-17 (40)
  • Page 4 PST54 5 bandes, 4 éléments yagi antenne piégée 3 éléments 10-15-20m Dipôle rotatif 12-17m Puissance maximale : 2KW balun 1:1 inclus- SO239 Longueur du bras = 3,60m Rayon de rotation = 5m Poids : -25Kg Schéma de montage d'un semi-élément. Les dimensions des éléments sont moyennes et peuvent varier légèrement en fonction de la taille et de la masse de l'échantillon.
  • Page 5 PST54 + 30m 5 bandes, 4 éléments yagi antenne piégée 3 éléments 10-15-20m Dipôle rotatif 12-17-30m Puissance maximale : 2KW balun 1:1 inclus- SO239 Longueur du bras = 3,60m Rayon de rotation = 4,86m Poids : ~27Kg Schéma de montage d'un semi-élément. Les dimensions des éléments sont moyennes et peuvent varier légèrement en fonction de la taille et de la masse de l'échantillon.
  • Page 6 30m = ~ complet Les limites du TOS peuvent varier en fonction des influences environnementales.
  • Page 7 PST54 + 40m 5 bandes, 4 éléments yagi antenne piégée 3 éléments 10-15-20m Dipôle rotatif 12-17-40m Puissance maximale : 2KW balun 1:1 inclus- SO239 Longueur du bras = 3,60m Rayon de rotation = 5,36m Poids : ~27Kg Schéma de montage d'un semi-élément. Les dimensions des éléments sont moyennes et peuvent varier légèrement en fonction de la taille et de la masse de l'échantillon.
  • Page 8 Les limites du TOS peuvent varier en fonction des influences environnementales.
  • Page 9 Vue finale PST54 Vue finale PST54-30/40 Pour de meilleures performances, il est recommandé d'installer l'appareil à une hauteur d'au moins 8 à 10 mètres du sol. NE PAS SCELLER LES JOINTS, LES ANTENNES DOIVENT RESPIRER, la condensation peut sérieusement affecter le fonctionnement normal de l'appareil...
  • Page 10 Diagramme TOS (si l'antenne est installée dans le bon sens)
  • Page 11 Le diagramme de ros peut être influencé par le milieu environnant. Le montage à des hauteurs inférieures à celles recommandées peut compromettre le fonctionnement sur la bande 20 et/ou 40m selon la version achetée. Spécifications générales : - Bandes = 10-15-20m beam 12-17-30/40m dipole rotatif...
