Page 1

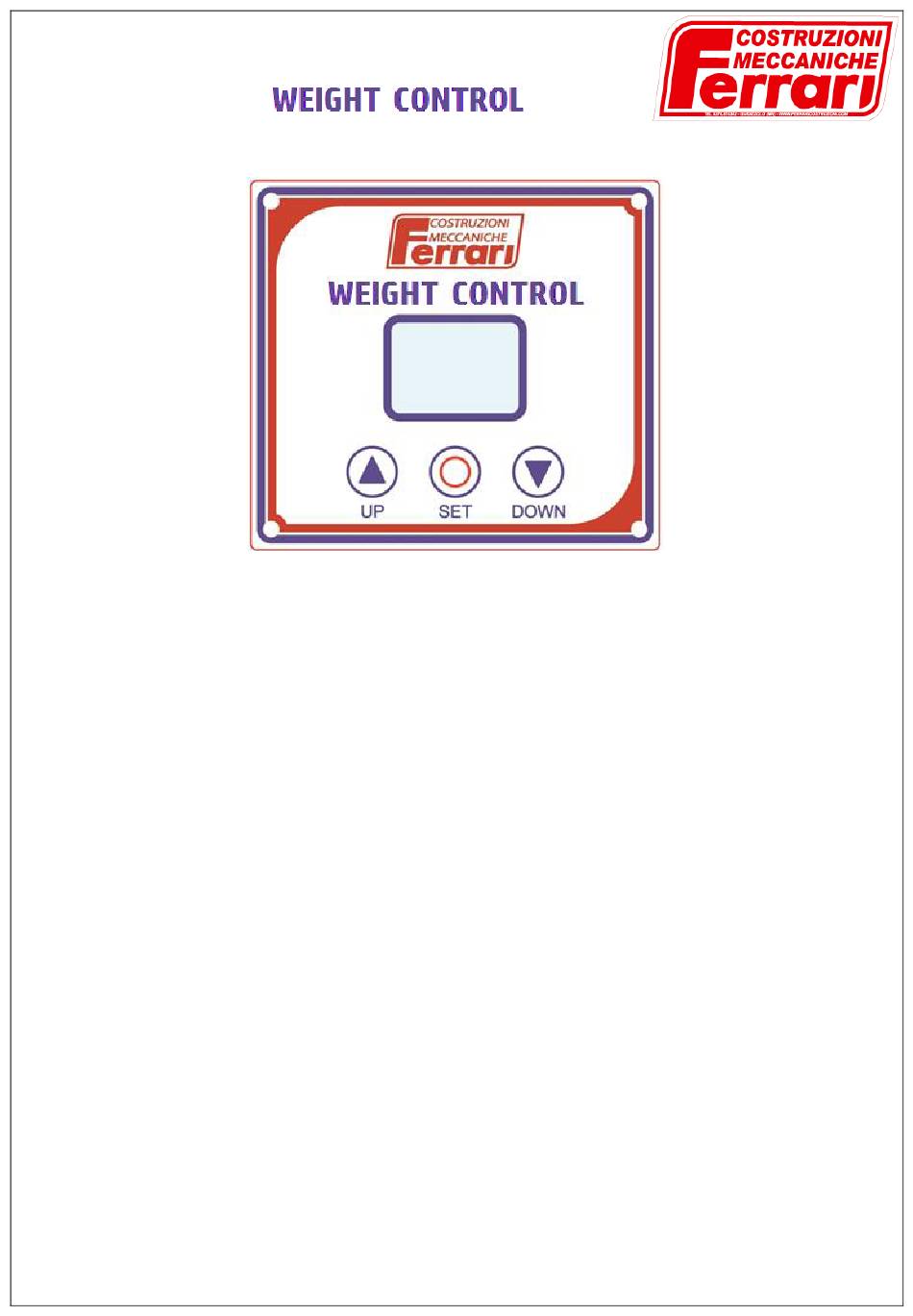

Manuel opérateur (rev.1.4) 1. INTRODUCTION Le système Weight Control installé sur les planteuses Ferrari permet de contrôler le levage et la descente du corps de repiquage, et du châssis sur lequel les éléments de repiquage sont fixés. À travers le panneau opérateur doué d’écran LCD il est en outre possible de paramétrer l’allégement du corps de repiquage pendant le travail, afin d’obtenir la configuration optimale...
Page 2
2. CONSULTATION RAPIDE 2.1 MENU DE TRAVAIL Modifier la valeur d’allégement: presser brièvement , quand l’inscription clignote, modifier avec et confirmer à nouveau avec 2.2 MENU DE PROGRAMMATION De la page “Menu de travail” presser pour trois secondes Défiler les pages du Menu : Modifier un paramètre : presser , modifier avec...
Page 3
A) Allégement ON/OFF: il indique si le système d’allégement est actif (pendant le repiquage il est nécessaire que le système d’allégement soit actif). B) Version du software. C) Cycle hystérésis ON/OFF: il indique si le système de gestion de l’allégement nommé “avec hystérésis“...
Page 4
3.3 MENU’ PROGRAMMATION Du menu de travail, en maintenant le bouton enfoncé pour au moins 3 secondes, on accède au menu de programmation. À ce point – là, il est possible de se déplacer entre les captures d’écran du menu avec les boutons .
Page 5
SIMULATION FEEDBACK: Cette capture d’écran est une page réservée et elle permet de tester les joints hydrauliques. Adressez-vous au personnel de Ferrari Costruzioni Meccaniche et suivez les indications pour l’éventuel diagnostic de défaillance ou anomalies. 4. INPUT / OUTPUT OPTIONNELS La boîte de jonction est conçue pour la lecture d’un senseur 4-20 mA qui en ce moment n’est...
Page 6
6. PARAMÈTRES MENU DE PROGRAMMATION Liftup Pressure [BAR] Liftup Time [sec] Dropdown Load [BAR] Dropdown Time [sec] Dropdown Speed Auto/ Manual Hysteresis Cycle On/Off Hysteresis Time [sec] Lcd Light...
Page 7
7. INDEX 1. INTRODUCTION ----------------------------------------------------------------- 1 2. CONSULTATION RAPIDE ---------------------------------------------- 2.1 Menu de Travail ----------------------------------------------------------- 2.2 Menu de Programmation ----------------------------------------------- 3. FONCTIONNEMENT ET SOFTWARE-------------------------------- 3.1 Menu de Travail ----------------------------------------------------------- 3.2 Fonctionnement ------------------------------------------------------------ 3 3.3 Menu Programmation ----------------------------------------------------- ...
