NINZ M14X Manuel D'instructions

NINZ S.p.A. - corso Trento, 2/A
I-38061 ALA (TN) / ITALIE
Tel. + 39 0 464 678300
Fax. +39 0 464 679025
Codes commerciaux
Béquille pour issues de secours M14X
Nom et adresse du
fabricant
Année applicat. marque
Norme
N° organisme certificateur
N° du certificat CE
SYMBOLES UTILISES
AVERTISSEMENT
Signale un danger pour les personnes et le matériel. Le manque de
respect des avertissements signalés par ce symbole peut avoir des
conséquences graves, telles que accidents et dommages au matériel.
ATTENTION
Signale un danger d'endommagement du matériel. Le manque de
respect des avertissements qui sont signalés par ce symbole peut avoir
comme conséquence des dommages occasionnés au matériel.
REMARQUE
Avertissements de caractère technique particulièrement important.
DESCRIPTIF DU PRODUIT

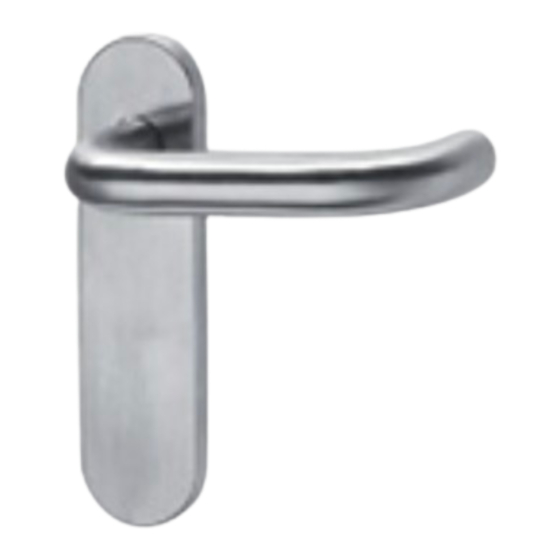

Dispositif d'urgence pour vantail inactif des portes à deux vantaux placées sur
des issues de secours et actionnée par le biais d'une béquille. Composé de ser-
rure anti-panique pour vantail inactif, béquille simple en acier inox brossé avec
sous-plaque en acier galvanisé et couvre-plaque (carter) en acier inox brossé.
Ce produit ne contient et n'émet aucune substance dangereuse,
conformément aux dispositions de la norme UNI EN 179 appendice ZA.
FONCTIONNEMENT
Le dispositif d'urgence M14X est toujours associée à un deuxième dispositif
d'urgence ou anti-panique installée sur le vantail actif (de service) et par consé-
quent ne prévoit pas de commandes d'ouverture à l'extérieur. Côté poussant,
l'ouverture est toujours possible en agissant sur la béquille qui interagit sur la
tringlerie verticale et pousse en même temps en arrière le pêne de la serrure du
vantail actif, libérant de ce fait l'ouverture des deux vantaux.
AVERTISSEMENTS
La béquille pour issues de secours M14X est conçue pour être utili-
sée en cas de situations d'urgence où les personnes sont habituées
à utiliser les issues de secours et leur quincaillerie, avec la très faible
probabilité que se manifeste une situation de panique.
Les caractéristiques de sécurité de ce produit à l'égard des per-
sonnes sont fondamentales pour sa conformité à la norme EN 179.
Aucune transformation n'est permise, à l'exception de celles qui
sont décrites dans les présentes instructions.
1/6
www.ninz.it
info@ninz.it
art. 4203101.022
NINZ S.p.A. - corso Trento 2/A
I-38061 ALA (TN) - ITALIA
2010
EN 179:2008
0425
0425-CPR-002148
Poignée M14X
(fonction crémone pompier)
Dispositif d'urgence
pour issue de secours
179-M14-01
N° DoP
https://www.ninz.it/it/download/dop
Site web
Classification 3 7 7 B 1 4 4 2 A C
N° de classification
1 Caractère - degré 3 - Catégorie d'utilisation très fréquente
er
2 Caractère - degré 7 - Durabilité 200.000 cycles
ème
3 Caractère - degré 7 - Masse de la porte au-delà de 200kg
ème
4 Caractère - degré B - Indiquée pour portes coupe-feu/antifumée
ème
5 Caractère - degré 1 - Sécurité, indiquée pour voies d'évacuation
ème
6 Caractère - degré 4 - Très haute résistance à la corrosion - 240h
ème
7 Caractère - degré 4 - Sécurité des biens 3000N
ème
8 Caractère - degré 2 - Débord du dispositif 100mm maximum
ème
9 Caractère - degré A - Type d'actionnement: poignée à levier
ème
10 Caractère - degré C - Seulement vantail passif de porte à deux vantaux
ème
Indiquée pour vantail passif (semi-fixe) de portes à 2 vantaux présen-tant des
dimensions allant jusqu'à 1350x2880mm/vantail, ayant une masse allant jusqu'à 300 kg/
vantail, montées sur charnières ou sur tiges avec résistance au feu allant jusqu'à EI²120
- REI120 et étan-chéité à la fumée. Débord de la béquille 67mm.
RECOMMANDATIONS
Pour que la béquille d'urgence puisse garantir un degré élevé de sécurité pour
les personnes et un niveau de sécurité approprié pour les biens, elle ne doit être
posée que sur des portes et des dormants qui sont en bonnes conditions. En
conséquence, la porte doit être contrôlée afin de s'assurer qu'elle est montée
de manière correcte et qu'elle ne bute contre aucun obstacle quand elle est en
mouvement.
Il faut faire particulièrement attention à ce qu'un joint de fond de feuillure
éventuel n'entrave pas le bon fonctionnement de la béquille d'urgence.
Il est indispensable de contrôler que chaque vantail s'ouvre correctement
quand le dispositif est actionné et que les vantaux s'ouvrent sans
difficulté lorsque l'on actionne les deux barres simultanément.
Pendant l'installation, il est indispensable de suivre scrupuleusement les
instructions de pose qui figurent dans le présent document. Une fois le travail
terminé, l'installateur doit remettre ledit document au responsable du site.
Pour le blocage de la porte en position de fermeture, on doit obligatoirement
monter les dispositifs préconisés et en aucun cas différents de ceux qui figurent
dans le présent document. Cela n'empêche pas l'installation de dispositifs de
fermeture automatique.
La béquille pour issues de secours M14X est conçue aussi pour l'installation sur
des portes métalliques isolées nid d'abeilles alvéolaire.
Au cas où, pour amener la porte en position de fermeture, il faudrait utiliser un
ferme-porte, il faut faire attention de ne pas entraver l'utilisation liée au pas des
enfants, personnes âgées et les porteurs de handicap.
Sur la partie interne de la porte, immédiatement au-dessus de la béquille de
manœuvre, doit être placé un pictogramme (flèche).
Tous les composants fournis et décrits doivent être placés et
montés conformément au présent document.
A171-F
5001268/ - 06/20 4
A171-F
