4.2.3.

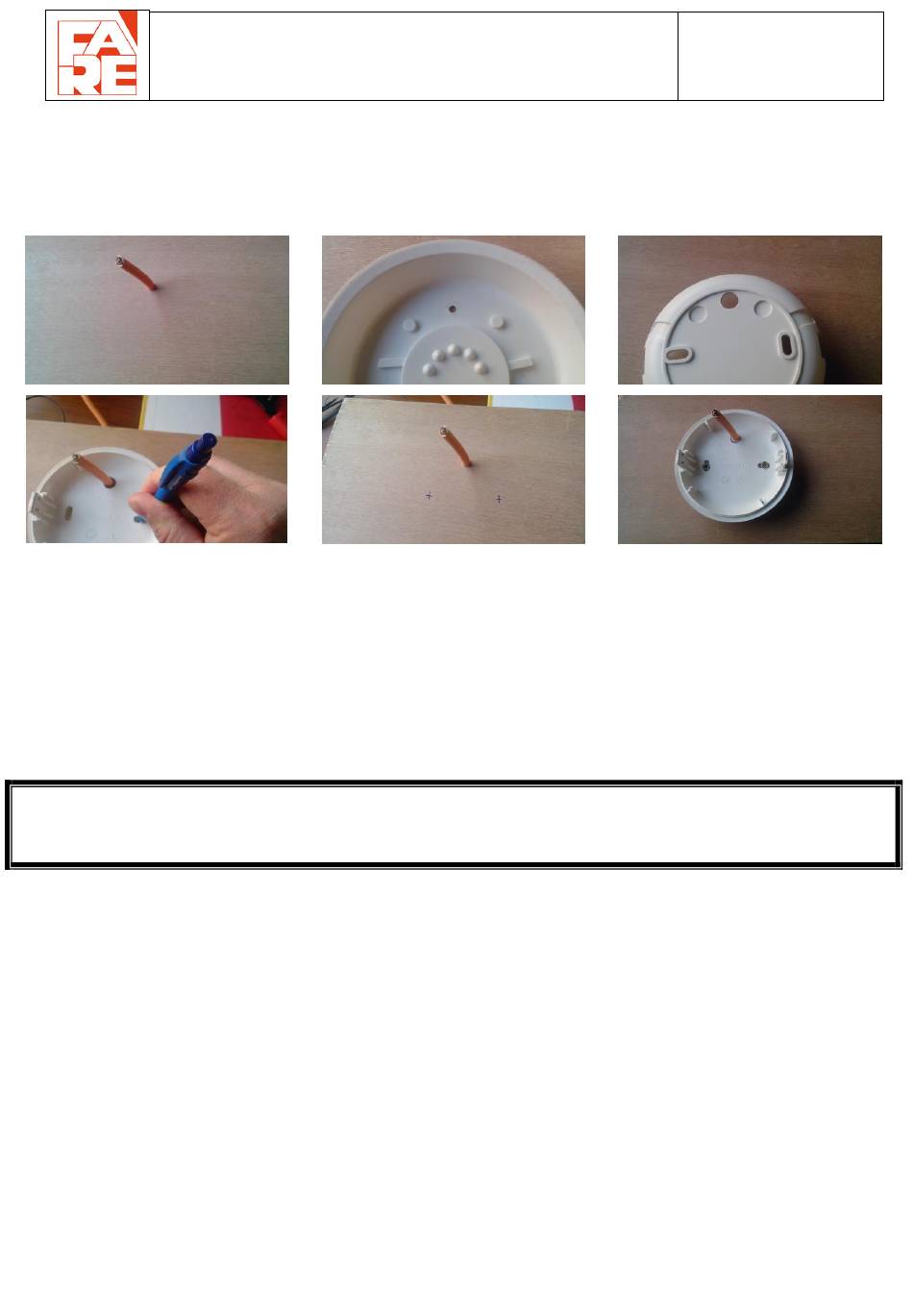

DFD2000 installation au plafond en saillie
Pour l'installation du diffuseur au plafond il est nécessaire de placer un joint (ref :J-01 code article : 00655)
pour garantir l'étanchéité du produit.
Figure1
Figure4
1. Couper le passage du câble sur le joint comme sur la figure 2
2. Libérer le passage du câble sur le socle comme sur la figure 3
3. Placer le socle et marquer la position du perçage comme sur la figure 4
4. Enlever le socle et percer aux endroits repérés précédemment comme sur la figure 5
5. Replacer le joint, le socle et visser l'ensemble comme sur la figure 6.
ATTENTION : Pour une utilisation au plafond les entrées câbles utilisées sont celles qui
sont sur la base du socle.
DFD2000 NIR
Figure2
Figure5
Document : DFD2000-NIR
Indice
:
C
Date
: 10/07/2023
9
Page
:
9/10
Figure3
Figure6
