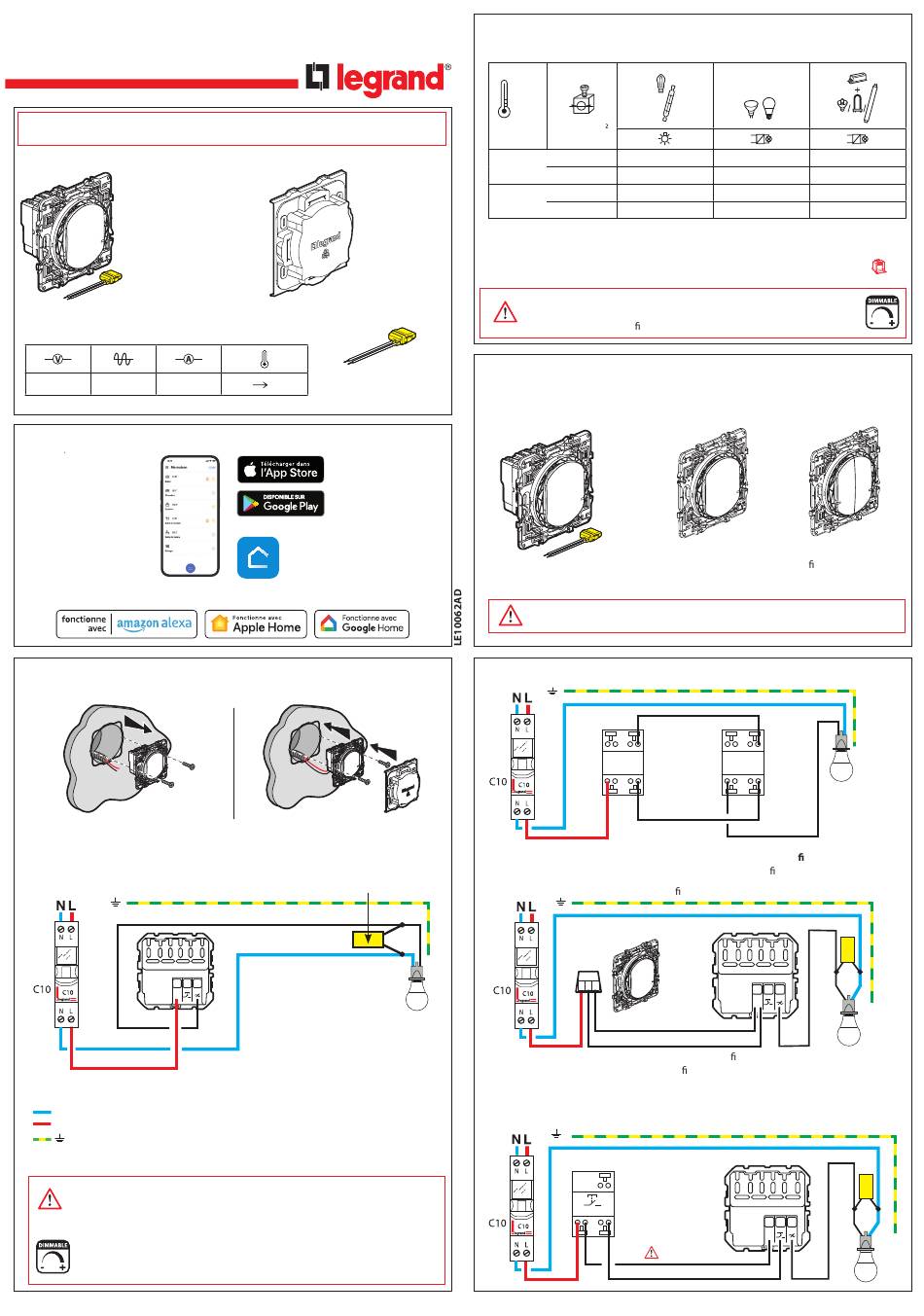

LEGRAND CB0403 Manuel D'utilisation

Interrupteur connecté (avec option variateur)
CB0403 - CN0403 - CT0403
0 648 91A - 0 677 21A/71A - 0 777 01LA
6 000 81A - 6 001 81A - 6 002 81
Ce pack est un accessoire connecté qui nécessite au préalable l'achat et l'installation d'un
pack de démarrage connecté compatible avec les produits des gammes "... with Netatmo".
Composition du pack
Interrupteur (avec
option variateur)
connecté +
compensateur
x 1
x 1
Le compensateur Réf. 0 401 49 est à utiliser systématiquement pour :
- éviter les allumages intempestifs de la charge à l'état OFF.
110-240 V~ 50/60 Hz 11 mA max.
Bande de fréquences : 2,4 à 2,4835 GHz - Niveau de puissance : < 100 mW
Téléchargez l'App Home + Control et suivez les instructions pour associer votre interrupteur
connecté
Vous êtes prêts à piloter votre installation et pouvez personnaliser vos
scénarios via l'App Home + Control ou via votre assistant vocal.

Installez l'interrupteur (avec option variateur) connecté

Démontez l'interrupteur existant

Câblez l'interrupteur connecté
L
N (neutre) = bleu
L (phase) = tout sauf bleu et vert/jaune
(terre) = vert/jaune
L'interrupteur (avec option variateur) connecté fonctionne avec des
ampoules classiques ou à variation dont LED, d'une puissance
supérieure à 5 W.
L'utilisation de LED dimmables est obligatoire lorsque le mode variation est
activé pour un fonctionnement optimal de l'installation.
Protection
de chantier
x 1
Un seul compensateur
- 5° C + 55° C
par circuit d'éclairage.
1

Compensateur obligatoire
> 5 VA
< 125 VA
Pour le bon fonctionnement de votre
interrupteur (avec option variateur)
connecté, il est obligatoire de câbler
le compensateur fourni au plus près
de la charge et de mettre une ampoule
avant la mise sous tension.
3
Caractéristiques
Dans le mode de fonctionnement par défaut (ON/OFF), cet interrupteur fonctionne avec
les ampoules suivantes :
+ 45° C
+ 5° C
2 x 1,5 mm
50/60 Hz
1 x 2,5 mm
2
Maxi. 125 W
240 V~
Mini.
Maxi. 75 W
110 V~
Mini.
(*) Ou 10 lampes maxi. Pour un bon confort lumineux, il est recommandé d'utiliser des
ampoules de même type et de même fabricant. Compatibilité avec toutes les ampoules
en mode ON/OFF.
Produit NON COMPATIBLE avec une charge ferromagnétique (de type transformateur
Risque de casse produit
Dans le mode de fonctionnement option variateur (activable depuis
l'App), cet interrupteur fonctionne uniquement avec les ampoules à
intensité variable (identi ables grâce au logo présent dans l'emballage).
Avant de commancer : précautions de câblage
Si vous prévoyez d'installer des va-et-vient d'éclairage ou des prises commandées, lisez les
précautions suivantes :
Pour commander une lumière à partir de deux points de commande ou plus, utilisez
uniquement les produits :
+
x 1
Interrupteur (avec option variateur)
connecté + compensateur
N'utilisez pas : deux interrupteurs (avec option variateur) connectés pour
commander un même point d'éclairage.
Câblage existant
1
N
L 2
Cas du remplacement d'un Va-et-vient par une Commande sans l + variateur.
Ancien interrupteur encastré remplacé par la commande sans l.
Commande sans l + interrupteur connecté
Utilisez un connecteur pour raccorder ensemble les 3 ls (navettes 1, 2 et retour de lampe).
Utiliser un connecteur séparé pour isoler le l du neutre (si présent).
Cas du remplacement d'un Va-et-vient par un Poussoir + variateur
Ancien va-et-vient encastré remplacé par un poussoir.
Poussoir + interrupteur connecté
Option : câblage
commande déportée
2
par poussoir
L 1
mécanique, non
lumineux (20 maxi).
*
( ) LED
125 VA
5 W 5 VA
75 VA
5 W 5 VA
ET/OU
x 1 ou plusieurs
x 1 ou plusieurs
Commandes sans l
(non incluses dans ce pack)
2
1
N
L 2
L
L
50 m maxi.
4
125 VA
5 VA
75 VA
5 VA
).
