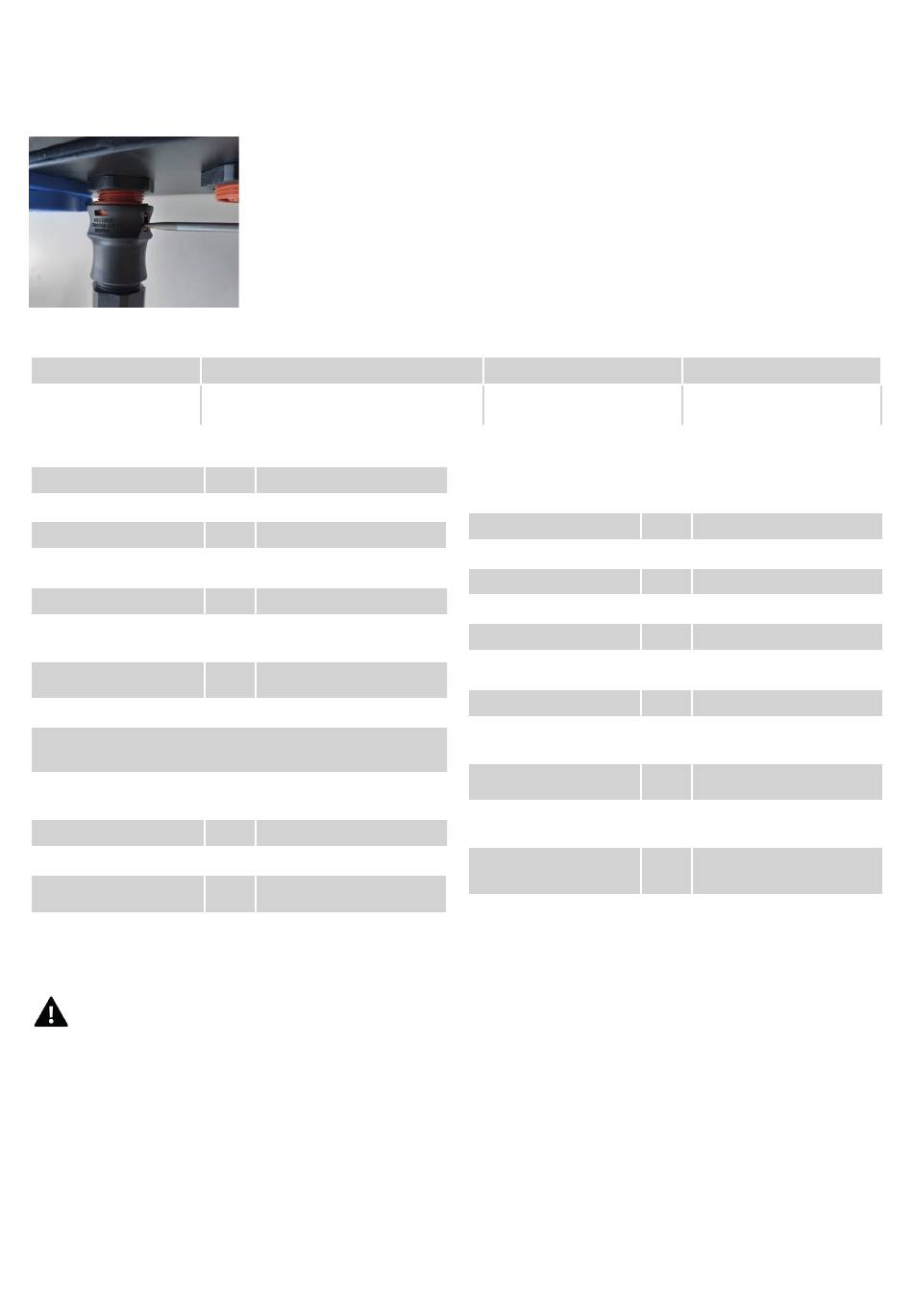

6. Connexion et Déconnexion du Splitter
Pour connecter le LiON Splitter, insérez-le dans la prise correspondante de la station de recharge ONgineer. Lors de l'insertion, as-
surez-vous que la goupille de verrouillage noire s'engage dans l'encoche prévue de la prise. Le « clic » audible confirme le verrouil-
lage correct du connecteur. Le LiON Splitter est maintenant sécurisé contre les retraits non autorisés et est donc prêt à l'emploi.
Affichage LED sur le LiON Splitter
Codes LED
Information
7. Caractéristiques Techniques
Tension du réseau
Fréquence du réseau
Courant d'entrée maximal
Nombre de points de
charge
Courant de charge maximal
Courant de sortie maximal
du point de charge Schuko
Tension de charge du
système
Tension de fin de charge
Résistance aux surtensions
nominale
Tension d'isolation
nominale
Efficacité
Température ambiante
Température de
fonctionnement
8. Nettoyage
Attention !
Les produits produits de nettoyage trop agressifs peuvent endommager la LiON Box Max.
Les fiches et la boîte de charge doivent être nettoyées uniquement avec un chiffon doux et sec.
9. Entretien
Avant chaque mise en service, vérifiez que tous les câbles et connecteurs ne sont pas endommagés. Les connecteurs doivent être
protégés contre la saleté grossière et l'humidité constante. Utilisez uniquement des chiffons doux et secs. Évitez tout produit de
nettoyage, car cela pourrait nuire au fonctionnement du LiON Splitter. Pour maintenir la fonctionnalité, les connecteurs doivent
être régulièrement traités avec un produit d'entretien des contacts.
Le retrait n'est pas possible sans outil. Vous aurez besoin d'un outil de déverrouillage, par
exemple un tournevis. Insérez le tournevis dans l'ouverture latérale du connecteur. En tirant
légèrement sur le boîtier du connecteur tout en appuyant avec le tournevis, vous pouvez
maintenant le déverrouiller. Après avoir correctement retiré le connecteur, la goupille de
verrouillage noire reste dans le boîtier de la prise de la station de charge ONgineer et assure
un nouveau verrouillage lors de la réinsertion du connecteur.
Si un autre connecteur avec une goupille de verrouillage doit être inséré, celui-ci doit d'ab-
ord être retiré à l'aide d'un tournevis.
Vert
Prêt à charger / Batterie chargée
[V]
220 ... 240
[Hz]
50-60
[A]
5,56
[Stk.]
3
[A]
4
[A]
4 (non sécurisé en interne)
[V DC]
36
[V DC]
42
[Uimp]
2,5 kV
[Ui]
250 V
[%]
94
[°C]
-25 ... +40
[°C]
-5 ... +40
Rouge
Batterie en cours de
chargement
Puissance en veille (par
point de charge DC)
Hauteur*
Largeur*
Profondeur*
Poids*
Durée de vie
Classe de protection du
boîtier
Résistance aux chocs
Utilisation
Niveau de pollution de
l'environnement macro
Type d'installation
Forme extérieure
* Excl. supports de câbles et connexions enfichables
- 3 sur 4 -
Rouge et Vert
Indicateur d'erreur
[W]
< 1
[mm]
435
[mm]
315
[mm]
190
[kg]
6,5
[h]
20.000
IP54
IK09
AEVCS (Assembly for electric
vehicles charging station)
2
Installation en extérieur, zone
extérieure protégée
Combinaison d'appareils de
commutation pour montage
mural
