PST-RD40S dipôle rotatif linéaire chargé
Instructions de montage :

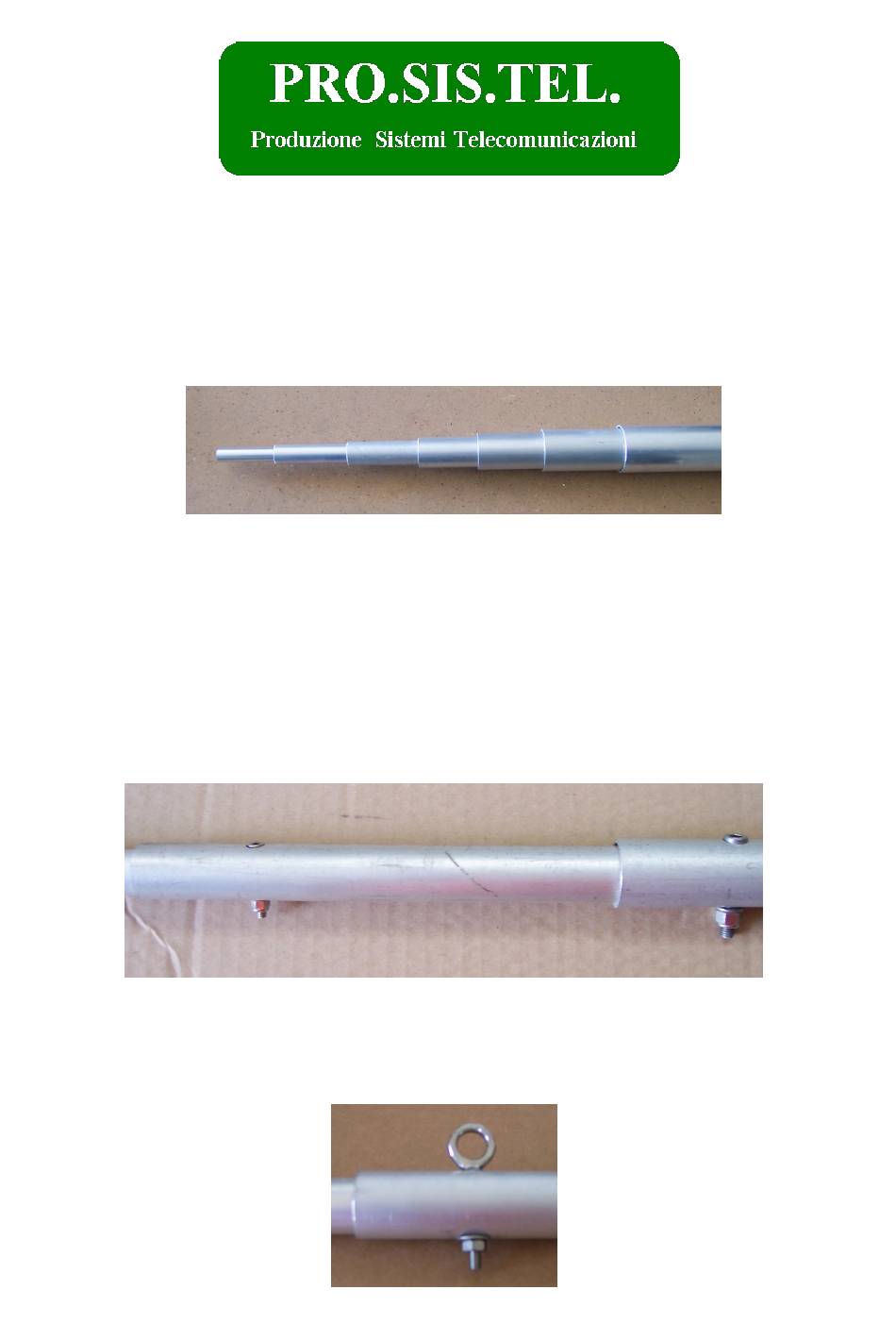

En sortant les deux demi dipôles de l'emballage, vous trouverez tous les tubes principaux qui
composent les demi dipôles déjà préassemblés, dans l'ordre télescopique. Inclinez les tubes, assurez-
vous que toutes les têtes de chaque diamètre dépassent du tube principal, voir figure 1.
Placez le semi-dipôle sur une surface, et commencez à faire glisser le plus petit diamètre, il a
plusieurs trous qui vous permettent de varier la résonance de base de l'antenne, car la résonance
peut être influencée par le milieu environnant et aussi varier de manière significative par rapport à
la résonance du projet). Le trou 1 est le plus proche de l'extrémité du tube.
Faire coïncider le trou du tube intérieur avec celui du tube extérieur (bloquer à la main la
goupille de jonction de la section extrême, elle sera définitivement bloquée à la fin, après avoir
déterminé le point de résonance). Les éléments sont fixés en insérant le boulon du côté du trou le
plus grand de façon à ce que la tête cylindrique de la goupille soit bien encastrée et repose sur le
tube intérieur fig. 2.
Serrez complètement l'écrou. Veillez à ce que toutes les têtes de goupilles soient du même côté.
Avec la même technique, extraire et assembler toutes les sections. Le joint 25-20 mm doit être
réalisé à l'aide du boulon à œil (fig. 3).

Publicité

loading

Sommaire des Matières pour PRO.SIS.TEL. PST-RD40S

  • Page 1 PST-RD40S dipôle rotatif linéaire chargé Instructions de montage : En sortant les deux demi dipôles de l'emballage, vous trouverez tous les tubes principaux qui composent les demi dipôles déjà préassemblés, dans l'ordre télescopique. Inclinez les tubes, assurez- vous que toutes les têtes de chaque diamètre dépassent du tube principal, voir figure 1.
  • Page 2 Lorsque les deux demi-éléments sont prêts, préparez la plaque centrale et assemblez toutes les pièces comme indiqué dans les images ci-dessous. Connecter avec des fils aussi courts que possible, un balun 1-1 (optionnel) ou une self réalisée dans un câble coaxial ou directement aux extrémités de la bobine.
  • Page 3 Dans la partie terminale des charges linéaires, il y a 6 paires de trous avec un pont mobile, qui vous permet d'affiner l'accord de la fréquence de l'antenne. Une autre série de trous à l'extrémité de chaque semi-dipôle permet d'affiner encore le réglage. La fréquence de raccourcissement augmente, la fréquence d'allongement diminue.
  • Page 4 Après avoir effectué les opérations de mise en place, vérifiez et terminez le serrage de tous les écrous. Si le dipôle est monté au-dessus d'une yagi HF, il est préférable qu'il soit installé parallèlement au bras de la yagi et à une distance verticale d'au moins 1,5m. Les dimensions et les spécifications peuvent également différer de la description, sans préjudice des performances finales.
  • Page 5 Quincaillerie = boulons en acier inoxydable Al 6060 T6...
  • Page 6 Avis de sécurité Soyez responsable, évitez les accidents éventuels N'installez pas l'antenne à proximité de lignes électriques exposées ou d'autres sources de risque d'électrocution, vous pourriez être tué ou gravement blessé. Veillez à ce que personne ne puisse entrer en contact, même accidentellement, avec l'antenne pendant son utilisation.
