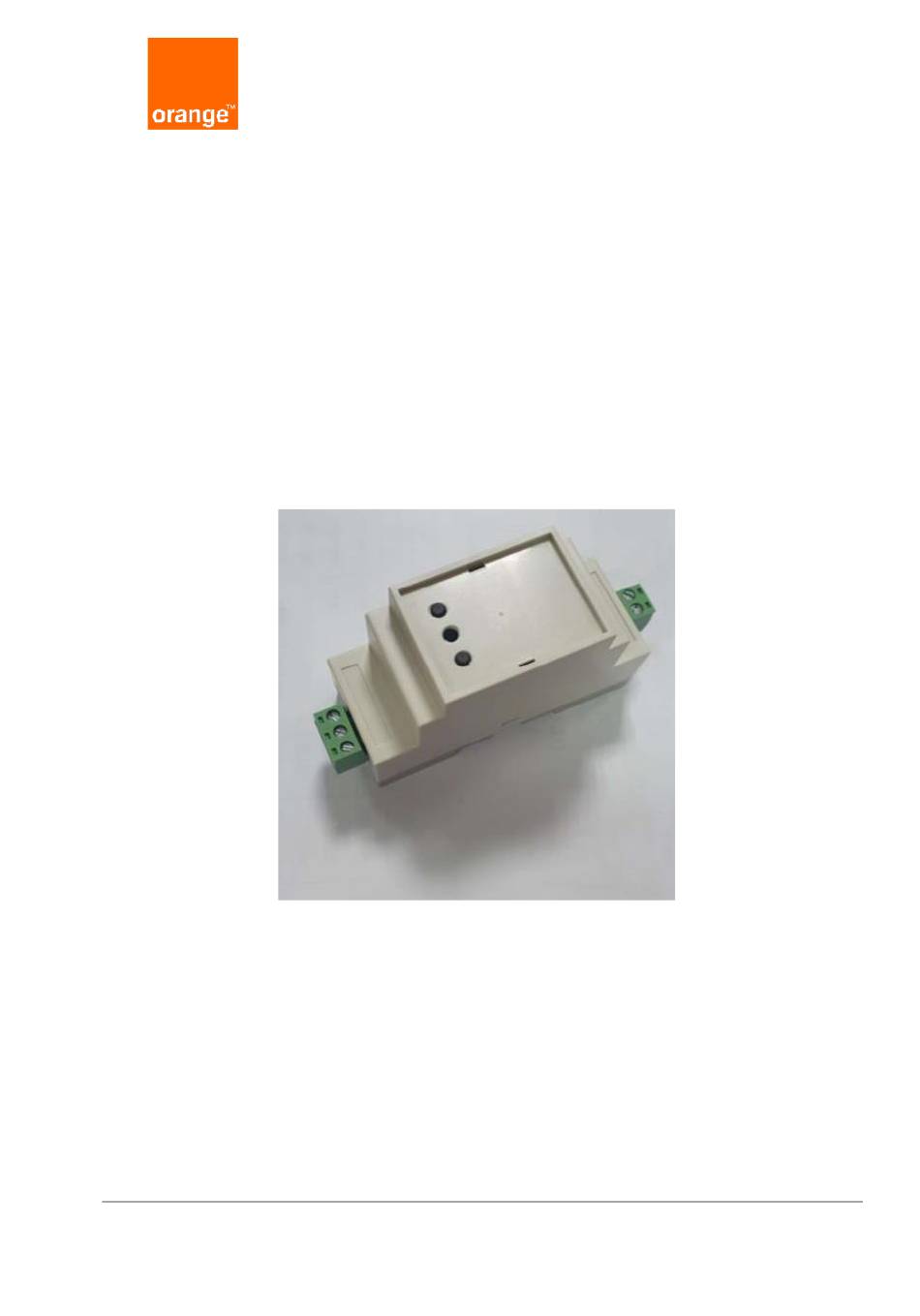

Interface du relais télécommandé Mise en place de la carte SIM Précisions Ouverture du capot Insertion de la carte SIM Fonctionnement 6.1.1 Commande via le relais 6.1.2 Fonctionnement des leds 6.1.3 Fonctionnement des boutons Mise en route page 2 Orange restricted Orange Restricted...
Page 3
➢ L’appareil ne doit jamais être exposé à des sources de chaleur, telles que des appareils de chauffage. ➢ L’appareil ne doit pas être exposé à des agents chimiques agressifs ou solvants susceptibles d’altérer la matière plastique ou de corroder les éléments métalliques. page 3 Orange restricted Orange Restricted...
Page 4
Ampérage Maximum = 16 A ALIM 220v Phase ALIM220V Neutre Antenne LTE-M Power Bouton F1 Bouton F2 Commande Normalement ouvert COMMUN Commande Normalement fermé 2.2 Encombrement Dimensions : 36 mm x 87 mm x 60 page 4 Orange restricted Orange Restricted...
Page 5
➢ Antenne intégrée ou connexion UFL ➢ Température de fonctionnement : -40°C|+85°C ➢ Détection d’ouverture de porte (option) ➢ Comptage des passages via BLE (option) ➢ Protocole MQTT ➢ Mise à jour à distance FOTA page 5 Orange restricted Orange Restricted...
Page 6
Ouverture du capot, en faisant glisser un tournevis fin sous l’encoche de chaque ergots situés sur les 2 cotés. L’insertion de la SIM L’ergot (« coin coupé ») de la SIM est devant en haut à droite. La découpe de la SIM correspond au format ‘nano SIM’. page 6 Orange restricted Orange Restricted...
Page 7
Dimensions : 36 mm x 87 mm x 60 mm Ce système, intégré au boîtier, permet de fixer le produit sur un rail standard de 35mm ▪ Pour installer le boîtier, placer les inserts supérieurs sur le rail et le clipser page 7 Orange restricted Orange Restricted...
Page 8
(plus l’obstacle est proche, plus la puissance émise sera absorbée). Tous les matériaux rencontrés par une onde radio atténueront celle-ci. Retenez que le métal (armoire métallique, poutrelles...) et le béton (béton armé, cloisons, murs...) sont les matériaux les plus critiques pour la propagation des ondes radio. page 8 Orange restricted Orange Restricted...
Page 9
Câblage du RSO 4.1 Schéma de câblage complet 4.2 Alimentation 1. Connecter la phase sur le pôle L et le neutre sur le pôle N (Rond orange ci-dessous) 2. Sous tension, le voyant LED d'alimentation s'allumera page 9 Orange restricted...
Page 10
1. Connexion en NO En position NO, le circuit reste ouvert par défaut, empêchant le passage du courant. 2. Connexion en NC En position NC, le circuit est fermé par défaut, laissant passer le courant page 10 Orange restricted Orange Restricted...
Page 11
5 Mise en place de la carte SIM 5.1 Précisions Seul les cartes SIM fourni par Orange avec l’APN : « orange.m2m.spec » fonctionnent 5.2 Ouverture du capot Warning, carte à manipuler avec délicatesse et précision, avec une protection contre l’électricité statique Ouverture du capot : coté.
Page 12
(<16 A). Il y a trois bornes : Entrée : • COM Sorties (commande) : • NC : Normalement fermé • NO : Normalement ouvert Le bouton F1 permet d’inverser l’état de commande page 12 Orange restricted Orange Restricted...
Page 13
Fast blinking 0,25s in 0.5 seconds transmission Blue 0,25s Data reception Fast blinking 0,25s in 0.5 seconds 0,25s FW/HW Orange fixed interaction fault 0,5s 0,5s based on press Button F1 Blue LED s 0,5 s 0,5 s 0,5 s duration 0,5s...
Page 14
Pour vérifier que le matériel est correctement installé il faut se rendre sur le portail « smart operations » (smart-operations.orange-business.com) est vérifier que le matériel que vous venez d’installer est bien présent comme le montre la copie d’écran ci-dessous. (Vérifier la dernière date d’émission de donnée (état métier) de l’émetteur)
