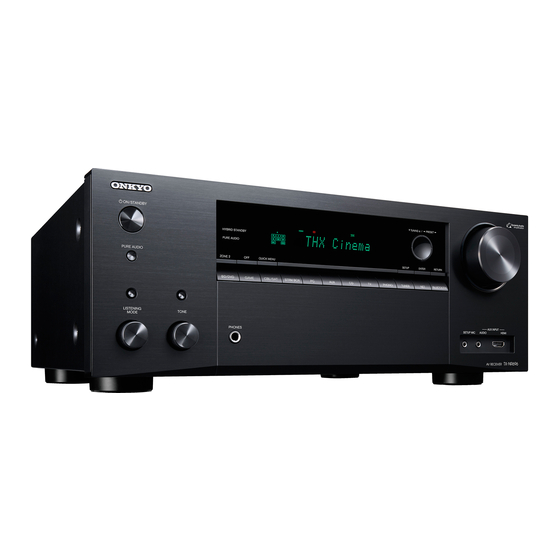

Page 1 ONKYO AMPLI HOME CINEMA TX-NR696-B MANUEL D'UTILISATION PROLINE REFRIGERATEUR BRF40 Besoin d'aide ? Rendez-vous sur www.communaute.darty.com...
Page 2 AV RECEIVER ≫ Table des matières TX-NR696 ≫ Raccordements Mode d'emploi ≫ - Raccorder les enceintes ≫ Lecture ≫ Configuration ≫ Dépannage ≫ Appendice ≫ Informations supplémentaires Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 3 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Ce que contient la boîte Raccorder un appareil AV avec prise HDMI installée 42 Fonction supplémentaire (Mise à jour du micrologiciel) 6 Raccorder un appareil Audio Mise à jour des informations du micrologiciel Raccorder une caméra vidéo, etc. Utilisation des nouvelles fonctions ajoutées Raccorder un appareil AV dans une autre pièce (Raccordement Multizone)
Page 4 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ DTS Play-Fi Jouer Sonos sur cet appareil ® Lecture Écoute de la radio AM/FM FlareConnect Syntonisation d’une station de radio Lecture Prérégler une station de radio Périphérique de stockage USB Utilisation du RDS (Modèles européens, australiens, et asiatiques) Commandes de base Multizone Périphérique et formats pris en charge Lecture Lire des fichiers sur un PC et NAS (Music Server) Lecture ZONE B Réglages de Windows Media Player...
Page 5 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Configuration Appendice Menu Setup Réduction de la consommation d'énergie en mode Veille Liste des menus À propos de l’interface HDMI Commandes du menu Caractéristiques générales 1. Input/Output Assign 2. Speaker 3. Audio Adjust 4. Source 5.
Page 6 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Ce que contient la boîte 1. Appareil principal (1) 2. Télécommande (RC-972R) (1), Piles (AAA/R03) (2) 3. Microphone de configuration d'enceintes (1) • Utilisé durant la configuration initiale. 4. Antenne FM intérieure (1) 5. Antenne cadre AM (1) 6. Cordon d’alimentation (Modèles européens, australiens, asiatiques et taïwanais) (1) • Guide de démarrage rapide (1) * C e document est un manuel d’utilisation en ligne. Il n’est pas fourni avec le produit. • Raccordez des enceintes ayant une valeur d'impédance comprise entre 4 Ω et 16 Ω. • Le cordon d'alimentation ne devra être branché que lorsque tous les autres raccordements de câbles seront effectués. •...
Page 7 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Fonction supplémentaire (Mise à jour du micrologiciel) Cette unité est équipée d’une fonction permettant de mettre à jour le micrologiciel via le réseau ou le port USB lorsque une mise à jour du micrologiciel est annoncée après l’achat. Cela permet d’ajouter différentes fonctions et d’améliorer les opérations. En fonction de la période de fabrication de l’appareil, le micrologiciel peut être commuté sur la version mise jour. En pareil cas, de nouvelles fonctions peuvent être ajoutées dès le début. Pour savoir comment confirmer le contenu du dernier micrologiciel et de la dernière version du micrologiciel de votre appareil, consultez la section suivante. Mise à jour des informations du micrologiciel Pour le contenu du dernier micrologiciel et la dernière version du micrologiciel, consultez le site Web de notre compagnie. Si la version du micrologiciel diffère de la précédente, il est recommandé de mettre à jour le micrologiciel. Pour confirmer la version du micrologiciel de votre appareil, appuyez sur la touche de la télécommande, et consultez "7.Miscellaneous" - "Firmware Update" - "Version" ( p135). Utilisation des nouvelles fonctions ajoutées Si des fonctions sont ajoutées ou modifiées par rapport au contenu décrit dans le mode d’emploi, consultez la référence suivante. Informations supplémentaires ≫ ❏ Procédure de mise à jour du micrologiciel Panneau frontal≫...
Page 8 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Procédure de mise à jour du micrologiciel La mise à jour peut prendre environ 20 minutes via réseau ou via un port USB. • Si le protocole "HDMI CEC" est réglé sur "On", réglez-le sur "Off". Les réglages existants sont conservés, quelle que soit la méthode utilisée pour la – Appuyez sur . Ensuite, sélectionnez "5. Hardware" - "HDMI" et appuyez mise à jour. sur ENTER, puis sélectionnez "HDMI CEC" et sélectionnez "Off". * Les descriptions peuvent être différentes de l’affichage à l’écran mais cela ne Lorsque cet appareil est connecté au réseau, les notifications concernant changera pas les commandes ni les fonctions. les mises à jour du micrologiciel peuvent être affichées. Pour mettre à jour le micrologiciel, sélectionnez "Update Now" grâce aux touches du curseur Mise à jour de la télécommande et appuyez sur la touche ENTER. L'appareil se met 1. Appuyez sur . automatiquement en mode veille après l'apparition de "Completed!" sur l'afficheur Le menu Setup s'affiche sur l'écran du téléviseur.
Page 9 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 3. Appuyez sur ENTER avec "Update" sélectionné, et lancez la mise à jour. – Accéder à cet appareil à partir d'un ordinateur ou d'un smartphone à l'aide • Lors de la mise à jour, l'écran du téléviseur peut devenir noir en fonction de leurs applications du programme à mettre à jour. En pareil cas, vérifiez la progression sur • Préparez un périphérique de stockage USB de 256 Mo ou plus. Le format des l'afficheur de l'appareil. L’écran du téléviseur restera noir jusqu'à la fin de la périphériques de stockage USB supporte les formats de système de fichier mise à jour et jusqu'à la remise sous tension. FAT16 ou FAT32.
Page 10 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 3. Copiez tous les fichiers et dossiers décompressés dans le dossier racine du 7. Appuyez sur ENTER avec "Update" sélectionné, et lancez la mise à jour. périphérique de stockage USB. • Lors de la mise à jour, l'écran du téléviseur peut devenir noir en fonction • Assurez-vous de copier les fichiers décompressés. du programme à mettre à jour. En pareil cas, vérifiez la progression sur 4. Branchez le périphérique de stockage USB au port USB de cet appareil. l'afficheur de l'appareil. L’écran du téléviseur restera noir jusqu'à la fin de la • Si un adaptateur secteur est fourni avec le périphérique de stockage USB, mise à jour et jusqu'à la remise sous tension. raccordez l'adaptateur secteur, et utilisez-le avec une prise domestique.
Page 11 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Nom des pièces Panneau frontal ❏ Pour plus de détails, consultez ( p11) Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 12 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 13. Appuyez sur la touche LISTENING MODE (ci-dessus) pour sélectionner Touche ON/STANDBY une catégorie parmi "Movie/TV", "Music" et "Game", puis tournez la molette 2. Touche/témoin MUSIC OPTIMIZER (modèles Nord-Américains) : Démarre/ LISTENING MODE (au-dessous) pour modifier le mode d'écoute ( p86). arrête la fonction MUSIC OPTIMIZER qui améliore la qualité du son compressé. 14. Permet d’ajuster la qualité du son. Appuyez sur la touche TONE (au-dessus) Touche/témoin PURE AUDIO (Modèles européens, australiens, asiatiques et pour sélectionner un élément à régler parmi "Bass", "Vocal" et "Treble", et taïwanais) : Bascule l'appareil en mode Pure Audio. ( p95) tournez la molette TONE (au-dessous) pour régler. ( p84) 3. Témoin HYBRID STANDBY : S’allume lorsque une des fonctions suivantes 15. Prise PHONES : Brancher un casque avec une fiche standard (ø1/4"/6,3 mm). fonctionne ou est activée lors du mode veille de cette unité. Lorsque ce témoin 16. Touches du sélecteur d'entrée : Permet de changer l'entrée à lire.
Page 13 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Afficheur 1. Affichage Enceinte/Canal : Affiche le canal de sortie correspondant au mode 4. S'allume dans les conditions suivantes. d'écoute sélectionné. RDS (Modèles européens, australiens, et asiatiques) : Réception de la 2. S'allume dans les conditions suivantes. diffusion RDS. : Le casque est branché. TUNED : Réception de la radio AM/FM. Z2 : ZONE 2 est activée. FM ST : Réception en FM stéréo. : Connecté par BLUETOOTH. SLEEP : Le minuteur de veille est défini. ( p133) : Connecté par Wi-Fi. AUTO STBY : La veille automatique est définie. ( p133) NET : S'allume lorsque "NET" est sélectionné avec le sélecteur d'entrée et 5. Clignote lorsque le mode sourdine est activé. que l'appareil est connecté au réseau. Il clignotera s'il est connecté au réseau 6. Affiche différentes informations sur les signaux d'entrée. de façon incorrecte. • "DialogNorm: X dB" ("X" est une valeur numérique) peut s'afficher lorsqu'un USB : Lorsque "NET" est sélectionné avec le sélecteur d'entrée et qu'un logiciel enregistré en formats audio de lignage Dolby ou de lignage DTS périphérique USB est raccordé et que le périphérique USB est sélectionné.
Page 14 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Panneau arrière (Modèles nord-américains et taïwanais) 90° 180° (Modèles taïwanais) ❏ Pour plus de détails, consultez ( p15) Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 15 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ (Modèles européens, australiens, et asiatiques) 90° 180° ❏ Pour plus de détails, consultez ( p15) Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 16 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 1. Prise DIGITAL IN OPTICAL/COAXIAL : Permet l'entrée des signaux audio numérique composante TV ou AV avec un câble optonumérique ou un câble coaxial numérique. 2. Borne TUNER AM/FM : Sert à raccorder les antennes fournies. 3. Prises HDMI OUT : Transmet les signaux vidéo et les signaux audio avec un câble HDMI raccordé à un écran comme un téléviseur ou un projecteur. 4.
Page 17 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Télécommande Touche ON/STANDBY  2. Touches du sélecteur d'entrée : Permet de changer l'entrée à lire.  3. Touches Lecture : Utilisées pour les commandes de lecture en utilisant Music  p64) ou un périphérique USB ( p61). De même, commuter Server ( sur "CEC MODE" avec "19. Touche MODE" vous permet d’utiliser une composante AV compatible avec la fonction HDMI CEC. (Certains appareils peuvent ne pas pouvoir être utilisés.)  4. Touche Q (QUICK MENU) : Les réglages comme "HDMI" et "Audio" peuvent être effectués rapidement durant la lecture sur l'écran du téléviseur avec une pression sur cette touche. ( p137) ...
Page 18 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 14. Touche : Permet à l’affichage de revenir à son état précédent pendant le réglage. 15. Touche : Mise en sourdine temporaire du son. Appuyer une nouvelle fois sur la touche pour annuler la mise en sourdine. 16. Touches VOLUME 17. Touche CLEAR : Supprime tous les caractères que vous avez saisis sur l'écran du téléviseur. 18. Touche MEMORY : Permet de mémoriser les stations de radio AM/FM. ( p76) 19. Touche MODE : Permute entre la syntonisation automatique et la syntonisation manuelle des stations AM/FM ( p74). De même, lorsqu’une composante AV compatible avec la fonction HDMI CEC est raccordée à cet appareil, vous pouvez permuter "3. Touches Lecture" entre "CEC MODE" et "RCV MODE" (mode normal). Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 19 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Raccordements Raccorder les enceintes Raccorder le téléviseur Raccorder les appareils de lecture Raccorder un appareil AV dans une autre pièce (Raccordement Multizone) Connexion ZONE B Brancher les antennes Connexion au réseau Branchement du cordon d'alimentation Panneau frontal≫...
Page 20 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Raccorder les enceintes Vous pouvez sélectionner la disposition des enceintes à installer parmi différents modèles lors de l'utilisation de cet appareil. Utilisez le diagramme suivant pour sélectionner la disposition d'enceintes qui convient à vos enceintes et à votre environnement d'utilisation. Vous pouvez vérifier la méthode de raccordement et les réglages par défaut. Utilisation des enceintes en hauteur ? • Système 5.1.2 ( p34) • Système 5.1 ( p28) • Système 5.1.2 + ZONE SPEAKER ( p35) • Système 5.1 + ZONE SPEAKER ( p29, 30) •...
Page 21 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Installation d'enceintes „ Système 5.1 Il s'agit d'un système 5.1 de base. Les enceintes avant reproduisent le son stéréo avant et une enceinte centrale reproduit le son émanant du centre de l'écran, comme les dialogues et les chants. Les enceintes surround produisent le champ sonore arrière. Le caisson de basse sous tension reproduit les sons graves et crée un champ sonore riche. Les enceintes avant devront être positionnées à hauteur d'oreille, tandis que les enceintes surround devront être positionnées juste au-dessus de la hauteur d'oreille. L'enceinte centrale devra faire face à la position d'écoute dans un angle. En plaçant le caisson de basse sous tension entre l'enceinte centrale et l'enceinte avant, vous obtiendrez un son naturel même en écoutant de la musique.
Page 22 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Système 7.1 Il s'agit d'un système 7.1 constitué du système 5.1 de base ( p20) auquel ont été rajoutées des enceintes surround arrière. Les enceintes avant reproduisent le son stéréo avant et une enceinte centrale reproduit le son émanant du centre de l'écran, comme les dialogues et les chants. Les enceintes surround produisent le champ sonore arrière. Le caisson de basse sous tension reproduit les sons graves et crée un champ sonore riche. Les enceintes surround arrière améliorent la sensation d'immersion et de connectivité du son dans le champ sonore arrière...
Page 23 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Système 5.1.2 p20) auquel ont été rajoutées des enceintes en hauteur. Sélectionnez les Un système 5.1.2 est une disposition d'enceintes constitué du système 5.1 de base ( enceintes en hauteur qui conviennent à vos enceintes et à votre environnement d'utilisation parmi les trois types suivants. ❏ Exemple d'installation Enceintes en hauteur avant/Enceintes en hauteur arrière ( p23) ❏ Exemple d'installation Enceintes pour plafond p24) ❏ Exemple d'installation Enceintes activées Dolby (Enceintes Dolby) ( p25) Panneau frontal≫...
Page 24 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ ❏ Exemple d'installation Enceintes en hauteur Il s'agit d'un système 5.1 de base ( p20) constitué d'enceintes avant, d'une enceinte centrale, d'enceintes surround et d'un caisson de basse sous tension avant/Enceintes en hauteur arrière avec en plus des enceintes en hauteur avant ou des enceintes en hauteur arrière combinées. L’installation d’Enceintes en hauteur permet d’enrichir la sensation du champ sonore dans l’espace supérieur. Les enceintes en hauteur avant ou les enceintes en hauteur arrière devront être installées à au moins 3´/0,9m au- dessus des enceintes avant. Les enceintes en hauteur avant devront être installées directement au-dessus 3´...
Page 25 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ ❏ Exemple d'installation Enceintes pour plafond Il s'agit d'un système 5.1 de base ( p20) constitué d'enceintes avant, d'une enceinte centrale, d'enceintes surround et d'un caisson de basse sous tension avec en plus des enceintes pour plafond avant ou des enceintes pour plafond centrales ou des enceintes pour plafond arrière combinées.
Page 26 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ ❏ Exemple d'installation Enceintes activées Il s'agit d'un système 5.1 de base ( p20) constitué d'enceintes avant, d'une enceinte centrale, d'enceintes surround et d'un caisson de basse sous tension Dolby (Enceintes Dolby) avec en plus des enceintes activées Dolby (avant) ou des enceintes activées Dolby (surround) combinées. Les enceintes activées Dolby sont des enceintes spéciales conçues pour être face au plafond afin que le son semble provenir d’en haut après avoir rebondi sur le plafond. L’installation d’Enceintes en hauteur permet d’enrichir la sensation du champ sonore dans l’espace supérieur. Installez-les sur les enceintes avant ou sur les enceintes surround. 7, 8 Enceintes en hauteur Choisissez l'une des options suivantes : •...
Page 27 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Réglages "Speaker Setup" et Raccordement des enceintes Raccordements „ (Remarque) Impédance d'enceinte Raccordez des enceintes ayant une valeur d'impédance comprise entre 4 Ω et 16 Ω. Si une des enceintes à raccorder possède une impédance de 4 Ω ou plus et de moins de 6 Ω, réglez "Speaker Impedance" à "4ohms" pour "Speaker Setup" dans la section Initial Setup ( p140). Lors du réglage de "Speaker Impedance" depuis le menu Setup, appuyez sur de la télécommande, et réglez "2. Speaker" – "Configuration" – "Speaker Impedance" ( p120) sur "4ohms". „ Raccorder les câbles d'enceintes 1/2˝ (12 mm) Connectez correctement les prises de l'appareil et les prises de l'enceinte (côté + avec côté + et côté – avec côté –) pour chaque canal. Si la connexion est mauvaise, un son grave ne sera pas reproduit correctement à cause d'une inversion de phase. Entortillez les fils exposés de l'extrémité du câble d'enceinte de sorte qu'ils ne dépassent pas des bornes d'enceinte lors du branchement. Si les fils dénudés entrent en contact avec le panneau arrière ou si les fils côté + et côté – se touchent, un dysfonctionnement risque de se produire. Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 28 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Raccorder les caisson de basse a Câble de caisson de basse Raccordez un caisson de basse sous tension à cet appareil avec un câble de caisson de basse. Il est possible de raccorder jusqu'à deux caissons de basse sous tension. Le même signal est reproduit par chacune des prises SUBWOOFER PRE OUT. Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 29 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Système 5.1 „ R églages "Speaker Setup" durant la Initial Setup ( p141) Speaker Setup Speaker Channels 5.1 ch < > Subwoofer Height Speaker Zone Speaker Zone 2 Lineout Zone 2 Bi-Amp Speaker Impedance 6ohms or above Select how many speakers you have.
Page 30 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Système 5.1 + ZONE SPEAKER (Modèles nord-américains et taïwanais) MAIN ROOM „ R églages "Speaker Setup" durant la Initial Setup ( p141) Speaker Setup Speaker Channels 5.1 ch < > Subwoofer Height Speaker Zone Speaker Zone 2 Zone 2 Lineout Zone 2 Bi-Amp...
Page 31 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Système 5.1 + ZONE SPEAKER (Modèles européens, australiens, et asiatiques) MAIN ROOM „ R églages "Speaker Setup" durant la Initial Setup ( p141) Speaker Setup Speaker Channels 5.1 ch < > Subwoofer Height Speaker Zone Speaker Zone 2 Zone 2 Lineout Zone 2 Bi-Amp...
Page 32 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Système 5.1 (Bi-amplification des enceintes) „ R églages "Speaker Setup" durant la Initial Setup ( p141) Speaker Setup Speaker Channels 5.1 ch < > Subwoofer Height Speaker Zone Speaker Zone 2 Lineout Zone 2 Bi-Amp Speaker Impedance 6ohms or above Select how many speakers you have.
Page 33 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Système 7.1 „ R églages "Speaker Setup" durant la Initial Setup ( p141) Speaker Setup Speaker Channels 7.1 ch < > Subwoofer Height Speaker Zone Speaker Zone 2 Lineout Zone 2 Bi-Amp Speaker Impedance 6ohms or above Select how many speakers you have.
Page 34 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Système 7.1 + ZONE SPEAKER (Modèles nord-américains et taïwanais uniquement) MAIN ROOM „ R églages "Speaker Setup" durant la Initial Setup ( p141) Speaker Setup Speaker Channels 7.1 ch < > Subwoofer Height Speaker Zone Speaker Zone 2 Zone 2 Lineout Zone 2 Bi-Amp...
Page 35 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Système 5.1.2 „ R églages "Speaker Setup" durant la Initial Setup ( p141) Speaker Setup Speaker Channels 5.1.2 ch < > Subwoofer Height Speaker Front High Zone Speaker Zone 2 Lineout Zone 2 Bi-Amp Speaker Impedance 6ohms or above Select how many speakers you have.
Page 36 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Système 5.1.2 + ZONE SPEAKER (Modèles nord-américains et taïwanais uniquement) MAIN ROOM „ R églages "Speaker Setup" durant la Initial Setup ( p141) Speaker Setup Speaker Channels 5.1.2 ch < > Subwoofer Height Speaker Front High Zone Speaker Zone 2 Zone 2 Lineout Zone 2...
Page 37 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Raccordement d’un amplificateur de puissance (Pour les modèles européens, australiens, et asiatiques uniquement) Amplificateur de puissance Vous pouvez raccorder un amplificateur de puissance à l’unité et utilisez l’unité comme préamplificateur afin de produire un volume élevé que l’unité seule ne peut pas générer. Raccordez les enceintes avant à l’amplificateur de puissance. Pour plus de détails, consultez le mode d’emploi de l’amplificateur de puissance. • Utilisez les prises PRE OUT FRONT pour le raccordement comme indiqué sur la gauche. Configuration • Réglez "2. Speaker" - "Configuration" - "Speaker Channels" selon le nombre de canaux des enceintes raccordées. • Des réglages sont nécessaires pour restituer l’audio à l’amplificateur de puissance. Appuyez sur sur la télécommande, et réglez "2. Speaker" - "Configuration" - "Zone 2 Lineout" ( p120) sur "Front".
Page 38 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Combinaisons d’enceintes • Il est possible de raccorder jusqu'à deux caissons de basse sous tension dans l'une ou l'autre combinaison. (Modèles nord-américains et taïwanais) SURROUND ZONE 2 Canaux d’enceinte FRONT CENTER SURROUND HEIGHT Bi-AMP BACK...
Page 39 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ (Modèles européens, australiens, et asiatiques) SURROUND ZONE 2 Canaux d’enceinte FRONT CENTER SURROUND HEIGHT Bi-AMP BACK (ZONE SPEAKER) 2.1 ch (*1) (*1) 3.1 ch (*1) (*1) 4.1 ch (*1) (*1) 5.1 ch (*1) (*1) 6.1 ch 7.1 ch 2.1.2 ch (*2) (*1) (*3)
Page 40 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Raccorder le téléviseur Raccordez cet appareil entre un téléviseur et un appareil AV. Raccorder cet appareil avec le téléviseur permet de reproduire les signaux audio et vidéo de l'appareil AV sur le téléviseur, ou de lire l'audio du téléviseur sur cet appareil. Un raccordement au téléviseur varie selon que le téléviseur supporte ou pas la fonctionnalité ARC (Audio Return Channel). La fonctionnalité ARC transfère les signaux audio du téléviseur via un câble HDMI et lit le son du téléviseur sur cet appareil. Consultez le mode d'emploi de votre téléviseur, etc. pour savoir s'il prend en charge la fonctionnalité ARC. Votre téléviseur prend-il en charge la fonctionnalité...
Page 41 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Vers un téléviseur ARC Avec un téléviseur qui prend en charge la fonction ARC (Audio Return Channel) (*), utilisez uniquement le câble HDMI pour un raccordement au téléviseur. Pour raccorder, utilisez la prise HDMI IN du téléviseur qui prend en charge la fonctionnalité ARC. Vous raccordez le câble HDMI au port étiqueté OUT côté récepteur. • Un autre téléviseur ou projecteur peut être raccordé à la prise HDMI OUT SUB. Commutez entre MAIN et SUB à l’aide de la touche HDMI MAIN/SUB sur la télécommande ( p16) ou "Quick Menu" ( p137). Notez que cette prise ne prend pas en charge la fonctionnalité ARC. • Si des périphériques avec des résolutions différentes sont connectés à la prise HDMI OUT MAIN et à la prise SUB, les images sont restituées avec une résolution plus faible. • Si une vidéo haute définition 4K est lue, utilisez un câble HDMI haute vitesse premium ou un câble HDMI haute vitesse premium avec Ethernet dont l’emballage comporte une étiquette "PREMIUM Certified Cable". Configuration • Des réglages sont nécessaires pour utiliser la fonctionnalité ARC. Sélectionnez "Yes" pour "4. ARC Setup" dans la Initial Setup ( p140). Si "No, Skip" est sélectionné, des réglages sont nécessaires dans le menu Setup une fois que la Configuration initiale a été effectuée. Appuyez sur sur la télécommande et réglez "5. Hardware" - "HDMI" - "Audio Return Channel" sur...
Page 42 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Vers un téléviseur non compatible ARC Si le téléviseur ne prend pas en charge la fonctionnalité ARC (Audio Return Channel) (*), raccordez un câble HDMI ainsi qu’un câble optonumérique. • Si vous utilisez un décodeur câble, etc. raccordé à la prise d'entrée de cet appareil pour regarder la télévision (sans le tuner intégré du téléviseur), le raccordement d'un câble optonumérique ou d'un câble audio analogique n'est pas nécessaire. • Un autre téléviseur ou projecteur peut être raccordé à la prise HDMI OUT SUB. Commutez entre MAIN et SUB à l’aide de la touche HDMI MAIN/SUB sur la télécommande ( p16) ou "Quick Menu" ( p137). Notez que cette prise ne prend pas en charge la fonctionnalité ARC. • Si des périphériques avec des résolutions différentes sont connectés à la prise HDMI OUT MAIN et à la prise SUB, les images sont restituées avec une résolution plus faible. • Si une vidéo haute définition 4K est lue, utilisez un câble HDMI haute vitesse premium ou un câble HDMI haute vitesse premium avec Ethernet dont l’emballage comporte une étiquette "PREMIUM Certified Cable". (*) Fonction ARC : Transfère les signaux audio du téléviseur via un câble HDMI et lit le son du téléviseur sur cet appareil.
Page 43 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Raccorder les appareils de lecture Raccorder un appareil AV avec prise HDMI installée Il s'agit d'un exemple de raccordement avec un appareil AV possédant de prise HDMI. En raccordant un appareil AV conforme à la norme CEC (Consumer Electronics Control), vous pouvez utiliser la fonctionnalité HDMI CEC (*) qui établit une liaison avec les sélecteurs d'entrée, etc. et la fonctionnalité HDMI Standby Through qui vous permet de transférer les signaux vidéo et audio provenant de l'appareil AV sur le téléviseur même si cet appareil est en veille. •...
Page 44 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Raccorder un appareil Audio Exemple de raccordement avec un appareil audio. Raccordez un lecteur CD à l'aide d'un câble audio analogique. Vous pouvez également raccorder une platine disque possédant une cartouche de type MM à la prise PHONO. • Si la platine disque possède un égaliseur phono intégré, branchez-la à une autre prise AUDIO IN que la prise PHONO. De plus, si la platine disque utilise une cartouche de type MC, installez un égaliseur phono compatible avec les cartouches de type MC entre l'appareil et la platine disque, puis raccordez-le à n'importe quelle autre prise AUDIO IN que la prise PHONO. Si la platine disque a un fil de mise à la terre, branchez-le à la borne GND de cet appareil. Platine disque a Câble audio analogique Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 45 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Raccorder une caméra vidéo, etc. Raccordez une caméra vidéo, etc. à la prise AUX INPUT AUDIO/HDMI sur le panneau frontal à l'aide d'un câble HDMI ou d’un câble à mini-fiche stéréo (ø1/8″/3,5 mm). Caméra vidéo a Câble HDMI Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 46 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Raccorder un appareil AV dans une autre pièce (Raccordement Multizone) Raccordement à un téléviseur (ZONE 2) Lorsqu’un disque Blu-ray est lu dans la pièce principale (là où cet appareil est situé), vous pouvez lire l’audio et la vidéo du même lecteur de disque Blu-ray ou d’un autre appareil AV sur le téléviseur équipé d’une prise HDMI IN dans une autre pièce (ZONE 2). Le téléviseur dans l’autre pièce peut lire uniquement la vidéo des périphériques raccordés aux prises HDMI IN1 à IN3 de cet appareil. • Le son provenant d’un appareil AV raccordé de façon externe peut être reproduit uniquement lorsque le son est à signaux PCM à 2 canaux. De plus, la sortie du son de l’appareil AV peut devoir être changée pour que le PCM soit reproduit. Configuration • Lorsque l’audio et la vidéo via l’entrée HDMI sont reproduites vers ZONE 2, réglez "1. Input/Output Assign" - "TV Out / OSD" - "Zone 2 HDMI" ( p116) sur "Use" dans le menu Setup.
Page 47 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Raccorder un amplificateur principal (ZONE 2) Vous pouvez écouter de l'audio à 2 canaux dans une autre pièce (ZONE 2), tout en effectuant une lecture dans la pièce principale (là où cet appareil est situé). Utilisez un câble analogique pour raccorder la prise ZONE 2 LINE OUT de cette unité et la prise LINE IN de l'amplificateur principal dans une autre pièce. La même source peut être lue simultanément dans la pièce principale et dans la ZONE 2. De même différentes sources peuvent être lues dans les deux pièces. • Pour reproduire de l’audio provenant d’un appareil AV raccordé de façon externe sur ZONE 2, connectez-le à une des prises HDMI IN1 à IN3.
Page 48 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Connexion ZONE B Raccorder un amplificateur principal, etc (ZONE B) Pendant une lecture via les enceintes (ZONE A) raccordées à l’unité, vous pouvez bénéficier simultanément de l’audio de la même source avec l’amplificateur principal ou l’émetteur du casque sans fil raccordé à la prise ZONE B LINE OUT. Utilisez un câble audio analogique pour raccorder la prise ZONE B LINE OUT de cette unité et la prise LINE IN de l'amplificateur principal ou de l’émetteur du casque sans fil. Appuyez sur la touche Q de la télécommande, et sélectionnez la destination de la sortie audio sur le Quick menu. ( p82) Configuration • Des réglages sont requis pour restituer l’audio vers ZONE B. Appuyez sur sur la télécommande et réglez "2. Speaker" - "Configuration" - "Zone 2 Lineout" ( p120) sur "Zone B". LINE Amplificateur principal Transmetteur a Câble audio analogique Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 49 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Brancher les antennes Raccordez l'antenne à cet appareil, et installez l'antenne dans la meilleure position pour l'écoute lors de la réception de signaux radio. Fixez l'antenne FM intérieure au mur à l'aide de punaises ou de ruban adhésif. (Modèles (Modèles nord-américains et européens, australiens, taïwanais) et asiatiques) a Antenne FM intérieure, b Antenne cadre AM Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 50 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Connexion au réseau Cet appareil peut être raccordé au réseau à l'aide du LAN filaire ou du Wi-Fi (LAN sans fil). Vous pouvez bénéficier des fonctions réseau comme la radio Internet par connexion réseau. Si vous connectez par LAN filaire, raccordez le routeur et la prise ETHERNET avec le câble filaire comme montré sur l'illustration. Pour vous connecter par Wi-Fi, sélectionnez "Wireless" pour "5. Network Connection" dans la Initial Setup ( p142), sélectionnez la méthode de réglage désirée et suivez les instructions à l'écran. Pour configurer le réglage dans le menu Setup après avoir terminé la Initial Setup, appuyez sur la touche de la télécommande et sélectionnez "5. Hardware" - "Network" pour effectuer le réglage. ( p129) Pour la connexion Wi-Fi, dressez l'antenne sans fil pour l'utiliser. a Câble LAN Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 51 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Branchement du cordon d'alimentation Branchez le cordon d’alimentation une fois que tous les autres raccordements ont été effectués. • Ce modèle dispose d'un cordon d’alimentation amovible. Assurez-vous de raccorder d'abord le cordon d'alimentation au AC INLET de l'appareil et ensuite de le raccorder à la prise murale. Débranchez toujours la prise électrique en premier lorsque vous retirez le cordon d'alimentation. (Modèles (Modèles européens, australiens, taïwanais et asiatiques) européens, australiens, taïwanais et asiatiques) a Cordon d’alimentation Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 52 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Lecture Lecture d'un appareil AV Lecture BLUETOOTH ® Radio Internet Spotify AirPlay ® DTS Play-Fi ® FlareConnect Périphérique de stockage USB Lire des fichiers sur un PC et NAS (Music Server) Play Queue Amazon Music Raccordement du Système Sonos pour la lecture Écoute de la radio AM/FM...
Page 53 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Lecture d'un appareil AV Vous pouvez écouter le son provenant des appareils AV tels que des lecteurs de disques Blu-ray avec cet appareil. • Lorsqu’un téléviseur est connecté à la prise HDMI OUT SUB, utilisez la touche HDMI MAIN/SUB ou "Quick Menu" ( p137) pour commuter entre MAIN et SUB. Commandes de base Effectuez la procédure suivante lorsque cet appareil est en marche. 1. Réglez l'entrée du téléviseur sur celle raccordée à l'appareil. TV’s REMOTE 2. Appuyez sur le sélecteur d'entrée portant le même nom que la prise sur Inputs laquelle le lecteur est raccordé. INPUT Par exemple, appuyez sur la touche BD/DVD pour lire le lecteur raccordé à la prise BD/DVD. Appuyez sur TV pour écouter le son du téléviseur. De même, HDMI 1 pour lire un périphérique raccordé à la prise AUX INPUT AUDIO/HDMI du HDMI 2 panneau frontal, appuyez sur AUX. • Lorsque la fonction de liaison CEC marche, l'entrée change HDMI 3 automatiquement lorsqu'un téléviseur ou un lecteur conformes CEC est raccordé...
Page 54 2. Activez (mettez en marche) la fonction BLUETOOTH du périphérique compatible BLUETOOTH, puis sélectionnez cet appareil parmi les périphériques affichés. Si un mot de passe est requis, entrez "0000". • Cet appareil s'affiche sous le nom "Onkyo TX-NR696 XXXXXX". Il est possible de modifier cet afficheur avec la fonction Friendly Name ( p130) ou Onkyo Controller (disponible sur iOS ou Android™). • Pour connecter un autre périphérique compatible BLUETOOTH, maintenez la touche enfoncée pendant au moins 5 secondes, puis effectuez l’étape 2. Cet appareil peut mémoriser les informations d'apparaige de 8 périphériques appairés. • La zone de couverture est dans un rayon d’env. 48´/15 m. Notez que la connexion n'est pas toujours garantie avec tous les périphériques compatibles BLUETOOTH. Onkyo TX-NR696 XXX Lecture 1. Effectuez la procédure de connexion sur le périphérique compatible BLUETOOTH. 2. Lecture des fichiers musicaux. L'entrée sur cet appareil passe automatiquement sur "BLUETOOTH". Augmentez le volume du périphérique compatible BLUETOOTH jusqu'à un niveau correct. • À cause des caractéristiques de la technologie sans fil BLUETOOTH, le son produit par cet appareil peut être légèrement en retard par rapport au son lu par le périphérique compatible BLUETOOTH. Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 55 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Radio Internet En connectant cet appareil à un réseau connecté à internet, vous pouvez bénéficier des services de radio Internet comme TuneIn Radio. • Le réseau doit être connecté à Internet pour avoir accès aux services de radio internet. • Selon le service de radio Internet, il se peut que l’utilisateur doive s’inscrire d’abord sur l’ordinateur. Pour des détails sur chaque service, visitez le site Web de chaque service. Lecture Effectuez la procédure suivante lorsque cet appareil est en marche. 1. Réglez l'entrée du téléviseur sur celle raccordée à l'appareil. TV’s REMOTE 2. Appuyez sur la touche NET pour afficher l'écran de la liste des fonctions Inputs réseau sur le téléviseur. INPUT 3.
Page 56 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Menu du Service de Radio Internet Vous pouvez ajouter des stations spécifiques à vos favoris, ou effacer des stations qui ont été ajoutées à vos favoris. Le menu affiché varie selon le service sélectionné. L’icône du menu apparait durant la lecture d'une station. Une pression sur ENTER permet d'affiche le menu à l'écran lorsque cette icône seulement est affichée. Lorsque plusieurs icônes sont affichées, sélectionnez l'icône avec le curseur et appuyez sur ENTER. Informations sur le compte TuneIn Radio Si vous créez un compte sur le site Web TuneIn Radio (tunein.com) et que vous vous y connectez depuis cet appareil, les stations de radio ou les programmes que vous avez suivis sur le site Web sont ajoutés automatiquement à votre dossier "My Presets" sur l'appareil. Le contenu de "My Presets" s'affiche au niveau suivant dans la structure hiérarchique de TuneIn Radio. Pour afficher...
Page 57 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Spotify Utilisez votre téléphone, votre tablette ou votre ordinateur comme une télécommande pour contrôler Spotify. Accédez à spotify.com/connect pour en savoir plus. Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 58 3. Lisez le fichier musical sur le périphérique iOS. Wi-Fi • Lorsque "5. Hardware" - "Power Management" - "Network Standby" est réglé sur "Off" dans le menu Setup, mettez en marche l'appareil manuellement et appuyez sur la touche NET de la télécommande. Avec les réglages d’usine par défaut, la fonctionnalité Veille réseau ( p133) est active par défaut. • À cause des caractéristiques de la technologie sans fil AirPlay, le son produit par cet appareil peut être légèrement en retard par rapport au son lu par le périphérique compatible AirPlay. Vous pouvez également lire les fichiers musicaux sur un PC équipé d'iTunes. (Ver. 10.2 ou ultérieure). Avant d'effectuer cette action, vérifiez que cet appareil et le PC sont connectés au même réseau. Puis, appuyez sur NET de cet appareil. Ensuite, cliquez sur l'icône AirPlay dans iTunes, sélectionnez cet appareil parmi les périphériques affichés et démarrez la lecture d'un fichier musical. iPhone Onkyo TX-NR696 XXXXXX p. ex., iOS 10 Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 59 • Il est possible de sélectionner plusieurs périphériques prenant en charge AirPlay2. • Le volume peut être ajusté individuellement sur chaque périphérique. 3. Lisez le fichier musical sur le périphérique iOS. • Lorsque "5. Hardware" - "Power Management" - "Network Standby" est réglé sur "Off" dans le menu Setup, mettez en marche l'appareil manuellement et appuyez sur la touche NET de la télécommande. Avec les réglages d’usine par défaut, la fonctionnalité Veille réseau ( p133) est active par défaut. • À cause des caractéristiques de la technologie sans fil AirPlay, le son produit iPhone par cet appareil peut être légèrement en retard par rapport au son lu par le Onkyo TX-NR696 XXXXXX périphérique compatible AirPlay. Onkyo XXXXXXXX Vous pouvez également lire les fichiers musicaux sur un PC équipé d'iTunes. Onkyo XXXXXXXX (Ver. 12.8 ou ultérieure). Avant d'effectuer cette action, vérifiez que cet appareil et le PC sont connectés au même réseau. Puis, appuyez sur NET de cet appareil. Ensuite, cliquez sur l'icône AirPlay dans iTunes, sélectionnez cet appareil et p. ex., iOS 11.4 les es périphériques prenant en charge AirPlay2 pour lire parmi les périphériques affichés et démarrez la lecture d'un fichier musical.
Page 60 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ DTS Play-Fi ® 2. Connectez le périphérique mobile au réseau auquel cet appareil est connecté. 3. Lancer Onkyo Music Control App permet d'afficher automatiquement les périphériques compatibles. 4. Sélectionnez le périphérique parmi les périphériques compatibles. Une liste d'applications, comme les services de distribution de musique en flux, s'affiche. Sélectionnez le contenu à lire, et effectuez les commandes selon les https://play-fi.com/ instructions à l'écran. Lors du raccordement de cet appareil au même réseau que des périphériques • Lorsque "5. Hardware" - "Power Management" - "Network Standby" est réglé mobiles, comme un smartphone et une tablette, vous pouvez bénéficier à sur "Off" dans le menu Setup, mettez en marche l'appareil manuellement et distance de la musique lue sur le périphérique mobile. Il est possible de lire appuyez sur la touche NET de la télécommande. Avec les réglages d’usine la musique provenant d'un service de distribution en flux ou la musique d'une par défaut, la fonctionnalité Veille réseau ( p133) est active par défaut.
Page 61 Internet ou d'audio de réseau comme un service de distribution en flux de musique, et la musique présente dans la bibliothèque musicale d'un périphérique mobile. Lecture 1. Raccordez cet appareil et les autres périphériques prenant en charge L'illustration affiche une image. FlareConnect au même réseau. 2. Téléchargez Onkyo Controller sur l'App Store ou le Google Play Store. 3. Connectez le périphérique mobile au réseau auquel cet appareil est connecté. 4. Lancer Onkyo Controller permet de reconnaitre automatiquement les périphériques compatibles. 5. Sélectionnez l'écran du périphérique compatible à commander, et touchez l'icône Group en bas de l'écran. 6. Cochez la case du produit audio sur lequel vous souhaitez jouer la même musique. 7. Sélectionnez le contenu à lire, et opérez selon les instructions à l'écran.
Page 62 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Périphérique de stockage USB Vous pouvez lire des fichiers musicaux stockés sur un périphérique de stockage USB. Commandes de base Effectuez la procédure suivante lorsque cet appareil est en marche. 1. Réglez l'entrée du téléviseur sur celle raccordée à l'appareil. TV’s REMOTE 2. Branchez le périphérique de stockage USB contenant les fichiers musicaux au Inputs port USB situé sur le panneau arrière de cet appareil. INPUT 3. Appuyez sur NET pour afficher l'écran de la liste des services réseau. 4. Sélectionnez "USB" avec les curseurs et appuyez sur ENTER. HDMI 1 • Si le témoin "USB" clignote sur l'afficheur, vérifiez si le périphérique de HDMI 2 stockage USB est branché correctement. • Ne débranchez pas le périphérique de stockage USB pendant que HDMI 3 "Connecting..." est affiché sur l'afficheur. Cela risque d'entraîner la corruption des données ou un mauvais fonctionnement. 5. Appuyez une nouvelle fois sur ENTER sur l'écran suivant. La liste des dossiers et des fichiers de musique sur le périphérique de stockage USB s'affiche. Sélectionnez le dossier à l'aide des curseurs et appuyez sur ENTER pour confirmer votre sélection.
Page 63 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ • Pour revenir sur l'écran précédent, appuyez sur • Pour afficher le titre de l'album, le nom de l'artiste et de la pochette d'un fichier au format WAV, créez une structure de dossier et des noms de fichiers comme indiqué ci-dessous lors de la sauvegarde de fichiers musicaux. Il est possible d'afficher la pochette en enregistrant un fichier .jpg à afficher sur l'écran dans le dossier du niveau inférieur. Notez qu'un fichier .jpg au volume important peut mettre du temps à s'afficher, ou peut ne pas s'afficher. Folder 1 Folder 1-1 file 1-1 Nom de l'artiste Nom de l'album file 2-1 file 3-1 Fichier .jpg Folder 1-2 file 1-2 file 2-2 Nom de l'album file 3-2 Fichier .jpg...
Page 64 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Périphérique et formats pris en charge Configuration requise du périphérique de stockage USB • Les formats WMA Pro/Voice/WMA Lossless ne sont pas pris en charge. WAV (.wav/.WAV) : • Cet appareil peut utiliser les périphériques de stockage USB conformes à la Les fichiers WAV contiennent des données audio numériques PCM non norme USB MSC. compressées. • Le format des périphériques de stockage USB supporte les formats de • Taux d’échantillonnage pris en charge : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, système de fichier FAT16 ou FAT32. 176,4 kHz, 192 kHz • Si le périphérique de stockage USB a été partitionné, chaque section sera • Bits de quantification : 8 bits, 16 bits, 24 bits considérée comme étant un périphérique indépendant. AIFF (.aiff/.aif/.AIFF/.AIF) : •...
Page 65 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Lire des fichiers sur un PC et NAS (Music Server) La lecture en flux des fichiers de musique présents sur les ordinateurs ou dispositifs NAS du réseau domestique connectés au même réseau que cet appareil est prise en charge. • Les serveurs réseau compatibles avec cet appareil sont des ordinateurs ayant des fonctionnalités de serveur comme Windows Media Player 11 ou 12 installées, ® ou les NAS compatibles avec la fonctionnalité réseau domestique. Vous devez effectuer au préalable certains réglages sur votre ordinateur pour utiliser Windows Media Player 11 ou 12. Notez qu'avec les ordinateurs, seuls les fichiers de musique mémorisés dans la bibliothèque de Windows Media Player peuvent être lus. ® ® Réglages de Windows Media Player ® Sur Windows Media Player11 ® 5. Cliquez sur "OK" pour fermer la boîte de dialogue. • En fonction de la version de Windows Media Player, les nom des éléments ® 1. Mettez en marche votre PC et lancez Windows Media Player 11.
Page 66 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Lecture Effectuez la procédure suivante lorsque cet appareil est en marche. 1. Réglez l'entrée du téléviseur sur celle raccordée à l'appareil. TV’s REMOTE 2. Démarrez le serveur (Windows Media Player 11, Windows Media Player 12, ® ® Inputs ou le périphérique NAS) contenant les fichiers musicaux à lire. INPUT 3. Assurez-vous que l'ordinateur ou le NAS est correctement connecté au même réseau que cet appareil. HDMI 1 4. Appuyez sur NET pour afficher l'écran de la liste des services réseau. HDMI 2 • Si le témoin "NET" sur l'afficheur clignote, l’appareil n’est pas correctement connecté au réseau. Vérifiez la connexion. HDMI 3 5. Avec les curseurs, sélectionnez "Music Server", puis appuyez sur ENTER.
Page 67 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 6. Sélectionnez le serveur cible avec les curseurs et appuyez sur ENTER pour Cet appareil prend en charge la lecture à distance via Windows Media Player ® afficher l'écran de la liste des éléments. 12. Pour utiliser la fonction de lecture à distance de cet appareil avec Windows • Cet appareil ne peut pas accéder aux photos et vidéos stockées sur les Media Player 12, ce dernier doit être configuré à l'avance. ® serveurs. Réglage PC • En fonction du serveur et des paramètres de partage, le contenu enregistré 1. Mettez en marche votre PC et lancez Windows Media Player 12. ® sur le serveur peut ne pas être affiché. 2. Dans le menu "Stream", sélectionnez "Turn on media streaming" pour afficher 7. Avec les curseurs, sélectionnez le fichier de musique à lire, puis appuyez sur une boîte de dialogue. ENTER pour lancer la lecture. • Si la diffusion en flux multimédia est déjà activée, sélectionnez "More • Si "No Item." s’affiche à l'écran, vérifiez si le réseau est connecté streaming options..." dans le menu "Stream" pour afficher la liste des correctement.
Page 68 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ être différent de celui affiché sur l'afficheur de l'appareil. • Lorsque le volume est modifié sur l'appareil, la valeur n'est pas répercutée dans la fenêtre "Play to". • Cet appareil ne peut pas lire des fichiers de musique à distance dans les conditions suivantes. – Il utilise un service de réseau. – Il lit un fichier de musique sur un périphérique de stockage USB. • En fonction de la version de Windows Media Player, les nom des éléments ® peuvent varier par rapport à la description ci-dessus. ❏ Formats audio pris en charge ( p68) Panneau frontal≫...
Page 69 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Formats audio pris en charge Cet appareil prend en charge les formats de fichiers musicaux suivants. La LPCM (PCM linéaire) : lecture à distance des formats FLAC et DSD n'est pas prise en charge. • Taux d’échantillonnage pris en charge : 44,1 kHz, 48 kHz • Bits de quantification : 16 bits MP3 (.mp3/.MP3) : Apple Lossless (.m4a/.mp4/.M4A/.MP4) : • Formats pris en charge : MPEG-1/MPEG-2 Audio Layer 3 • Taux d’échantillonnage pris en charge : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz • Taux d’échantillonnage pris en charge : 44,1 kHz, 48 kHz • Bits de quantification : 16 bits, 24 bits • Débits binaires pris en charge : Entre 8 kbps, 320 kbps et VBR DSD (.dsf/.dff/.DSF/.DFF) : WMA (.wma/.WMA) : • Formats pris en charge : DSF/DSDIFF • Taux d’échantillonnage pris en charge : 44,1 kHz, 48 kHz • Taux d’échantillonnage pris en charge : 2,8 MHz, 5,6 MHz, 11,2 MHz •...
Page 70 Play Queue Ajouter des informations Play Queue 1. Sélectionnez l'entrée "INPUT" sur l'écran de l'application, et touchez l'icône "USB". Ou, sélectionnez l'entrée "NET", et touchez l'icône "USB" ou l'icône "Music Server". (En fonction du modèle, les noms d'icônes peuvent varier.) Lors du téléchargement d’Onkyo Controller (disponible sur iOS ou Android™) sur des périphériques mobiles, comme un smartphone et une tablette, vous pouvez sauvegarder votre liste de lecture favorite (informations Play Queue) parmi les fichiers musicaux enregistrés dans le périphérique de stockage USB connecté à cet appareil et les fichiers musicaux enregistrés dans l'ordinateur ou le NAS connecté au même réseau que cet appareil et vous pouvez lire la musique sur la liste de lecture. Les informations Play Queue sont effectives jusqu'à ce que le cordon d'alimentation de l'appareil soit débranché de la prise. Configuration initiale 1. Raccordez cet appareil à votre réseau domestique avec les réglages réseau sur cet appareil. 2. Une touche sur l'icône "+" de la piste que vous souhaitez ajouter permet 2. Téléchargez Onkyo Controller sur l'App Store ou le Google Play Store. d'ouvrir une fenêtre pour ajouter les informations Play Queue. 3. Connectez le périphérique mobile au réseau auquel cet appareil est connecté. 4. Lancez Onkyo Controller, et sélectionnez cet appareil. Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 71 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 3. Pour supprimer une piste, faites glisser la piste vers la gauche jusqu'à ce que 3. Touchez l'icône "Play Now ", "Play Next " ou "Play Last " pour ajouter l'icône de piste change en " ". Si le périphérique est sur iOS, faites glisser la piste à Play Queue. l’icône " " vers la gauche. Relâcher votre doigt permet de supprimer la piste • Si la liste Play Queue ne comporte aucune piste, seul "Play Now " de Play Queue. apparait. Classer et Supprimer 1. Sélectionnez l'entrée "NET", touchez l'icône "Play Queue", et passez à l'écran du service Play Queue. Lecture La lecture commence lorsque vous sélectionnez "Play Now " pour l'ajout Play Queue, ou sélectionnez la piste sur l'écran du service Play Queue. 2. Touchez l'icône " " de la piste à classer puis faites glisser l'icône vers sa destination. Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 72 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Amazon Music 5. Touchez "NET" ou "NETWORK" en haut de l'écran d’Onkyo Controller pour passer au menu du réseau. Puis, touchez l’icône "Amazon Music" pour afficher l’écran d'identification d’Amazon Music. (En fonction du modèle, les noms d'icônes peuvent varier.) • Si l’écran d’identification ne s’affiche pas mais une mise à jour ou un écran d’installation apparait à la place, effectuez la mise à jour ou l’installation selon les instructions à l’écran. L’enregistrement de cet appareil sur Amazon Music vous permet de bénéficier du service de distribution de musique fourni par Amazon. Vous pouvez enregistrer cet appareil sur l’écran d’Onkyo Controller en téléchargeant Onkyo Controller (disponible sur iOS ou Android™) sur des périphériques mobiles, comme un smartphone et une tablette. • Pour bénéficier d'Amazon Music, vous devez avoir un compte Amazon et vous inscrire surr Amazon Prime et Amazon Music Unlimited. Pour plus d’informations, visitez le site Web d'Amazon. Amazon Music est désormais disponible dans de nombreux pays. Si Amazon Music n'est pas disponible dans votre pays, visitez https://music.amazon.com/ pour avoir plus d'informations. Les services disponibles peuvent varier en fonction de votre région. 6. Saisissez les informations du compte Amazon, à savoir votre adresse électronique et votre mot de passe, pour vous connecter sur Amazon. Une fois la connexion réussie et l’appareil enregistré, le menu Amazon Music apparait.
Page 73 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Raccordement du Système Sonos pour la lecture Configuration Raccorder cet appareil et Sonos Connect vous permet d’envoyer de la musique ou des sources musiales sur Sonos App vers cet appareil. Via Sonos Connect, vous pouvez lire cet appareil avec le même groupe d’un autre périphérique Une configuration est requise pour jouer le Sonos sur cette unité. Effectuez le Sonos sur le réseau ou vous pouvez lire uniquement sur cet appareil. De même, réglage conformément à la procédure suivante. si vous lancer la lecture de musique depuis Sonos App, cet appareil s’allume 1. Appuyez sur la touche de la télécommande, sélectionnez "5. Hardware" - automatiquement et la fonction de liaison pour commuter l’entrée s’active. "Works with SONOS", et appuyez sur la touche ENTER. • Lorsque "5. Hardware" - "Power Management" - "Network Standby" est réglé 2. Sélectionnez les éléments suivants avec les curseurs / et réglez chaque sur "Off" dans le menu Setup, mettez en marche l'appareil manuellement et élément.
Page 74 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Jouer Sonos sur cet appareil 1. Sélectionnez les pistes désirées à l’aide de Sonos App et envoyez-les vers la pièce (ou groupe) où votre appareil est situé. Il est recommandé de donner un nom facile à retenir à la combinaison de cet appareil et Sonos Connect, comme Salle Téléviseur ou Salon où cet appareil est situé. • Si le sélecteur d'entrée de cet appareil n’est pas automatiquement commuté même après le début de la lecture de la musique, arrêtez la lecture immédiatement et redémarrez-la. • Vous pouvez régler le volume au préalable pour lire le Sonos Connect. Appuyez sur la touche de la télécommande et sélectionnez "5. Hardware" - "Works with SONOS" - "Preset Volume" ( p134) pour effectuer le réglage. Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 75 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Écoute de la radio AM/FM Vous pouvez réceptionner des stations de radio AM et FM sur cet appareil grâce au tuner intégré. Syntonisation d’une station de radio Effectuez la procédure suivante lorsque cet appareil est en marche. Syntonisation automatique 1. Appuyez sur TUNER à plusieurs reprises pour sélectionner "AM" ou "FM". 2. Appuyez à plusieurs reprises sur MODE pour afficher "TunMode: Auto" sur l'afficheur. 3. Lorsque vous appuyez sur les curseurs / , la syntonisation automatique démarre et la recherche s'arrête lorsqu'une station est trouvée. Lorsqu'une station de radio est syntonisée, le témoin "TUNED" s'allume sur l'afficheur. Lorsqu'une station de radio FM est syntonisée, le témoin "FM ST" s'allume. TUNER ENTER MODE Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 76 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Lorsque la réception des émissions FM est faible : Effectuez la procédure de "Syntonisation manuelle" ( p75). Notez que si vous effectuez la syntonisation manuelle, la réception des émissions FM sera monophonique plutôt que stéréo, quelle que soit la sensibilité de la réception. Syntonisation manuelle Notez que si vous effectuez la syntonisation manuelle, la réception des émissions FM sera monophonique plutôt que stéréo, quelle que soit la sensibilité de la réception. 1. Appuyez sur TUNER à plusieurs reprises pour sélectionner "AM" ou "FM". 2. Appuyez à plusieurs reprises sur MODE pour afficher "TunMode: Manual" sur l'afficheur.
Page 77 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Prérégler une station de radio Procédure d'enregistrement Vous pouvez prérégler jusqu'à 40 de vos stations de radio AM/FM favorites. Après être syntonisé sur la station de radio AM/FM que vous voulez mémoriser, effectuez la procédure suivante. 1. Appuyez sur MEMORY de manière à ce que le numéro préréglé clignote sur l'afficheur. 2. Pendant que le numéro de préréglage clignote (environ 8 secondes), appuyez plusieurs fois sur les curseurs pour sélectionner un numéro entre 1 et 40. 3. Appuyez une nouvelle fois sur MEMORY pour enregistrer la station. Lorsque la station est enregistrée, le numéro de préréglage s'arrête de clignoter. Répétez ces étapes pour enregistrer toutes vos stations de radio AM/FM préférées.
Page 78 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Sélectionner une station de radio préréglée 1. Appuyez sur TUNER. 2. Appuyez sur les curseurs / pour sélectionner un numéro préréglé. Supprimer une station de radio préréglée 1. Appuyez sur TUNER. 2. Appuyez sur les curseurs / pour sélectionner le numéro préréglé à supprimer. 3. Après avoir appuyé sur la touche MEMORY, appuyez sur CLEAR pendant que le numéro préréglé clignote, et supprimez le numéro préréglé. Lorsqu'il est supprimé, le numéro sur l'afficheur disparait. ❏ Utilisation du RDS (Modèles européens, australiens, et asiatiques) ( p78) Panneau frontal≫...
Page 79 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Utilisation du RDS (Modèles européens, australiens, et asiatiques) RDS est l’acronyme de Radio Data System et il s'agit d'une méthode de 3. Lorsqu'une station est trouvée, la station clignote sur l'afficheur. Une pression transmission de données par signaux radio FM. Dans les régions où RDS sur la touche ENTER dans cet état permet de recevoir cette station. Si vous peut être utilisé, lorsque vous syntonisez sur une station de radio diffusant les n'appuyez pas sur la touche ENTER, l'appareil commence à chercher une informations du programme, le nom de la station de radio s'affiche sur l'afficheur. autre station. Lorsque vous appuyez sur la touche de la télécommande dans cet état, vous • Si aucune station n’est trouvée, le message "Not Found" s’affiche. pouvez utiliser les fonctions suivantes. • Des caractères inhabituels peuvent s'afficher lorsque l'appareil reçoit des Affichage texte d'information (Radio Text) caractères non pris en charge. Il ne s'agit pas d'un dysfonctionnement. De plus, si le signal provenant d'une station est faible, les informations peuvent ne 1.
Page 80 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Multizone Vous pouvez écouter de l'audio à 2 canaux dans une autre pièce (ZONE 2), tout en effectuant une lecture dans la pièce principale (là où cet appareil est situé). La même source peut être lue simultanément dans la pièce principale et dans la ZONE 2. De même différentes sources peuvent être lues dans les deux pièces. Pour le sélecteur d'entrée "NET" ou "BLUETOOTH", vous pouvez sélectionner uniquement la même source pour la pièce principale et l'autre pièce. Si vous sélectionnez "NET" dans la pièce principale puis que vous sélectionnez "BLUETOOTH" dans l'autre pièce, la pièce principale passe sur "BLUETOOTH". Vous ne pouvez pas sélectionner différentes stations d'émissions AM/FM pour la pièce principale et l'autre pièce. L’utilisation d’Onkyo Controller est pratique pour les opérations de lecture multi-zone. Vous pouvez également l’utiliser sur des périphériques mobiles, comme un smartphone et une tablette sur lesquels Onkyo Controller (disponible sur iOS ou Android™) a été téléchargée. ❏ Lecture ( p80) Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 81 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Lecture En mode télécommande, tout en maintenant enfoncée la touche ZONE 2 SHIFT, appuyez sur les autres touches pour utilisation. 1. Tout en maintenant enfoncée la touche ZONE 2 SHIFT de la télécommande, pointez la télécommande vers cet appareil et appuyez sur . • "Z2" s'allume sur l'afficheur de l'appareil principal. 2. Tout en maintenant enfoncée la touche ZONE 2 SHIFT de la télécommande, appuyez sur le sélecteur d'entrée de la source d'entrée que vous souhaitez lire dans l’autre pièce. Pour contrôler avec l'appareil principal, appuyez sur la touche ZONE 2, et dans les 8 secondes qui suivent, appuyez sur la touche du sélecteur d'entrée de l'entrée à lire dans l'autre pièce. Pour jouer la même source dans la pièce principale et l'autre pièce, appuyez deux fois sur la touche ZONE 2 de l’appareil principal. 3. Lors de l'utilisation du port ZONE 2 LINE OUT, réglez le volume du son sur l'amplificateur principal dans l'autre pièce. Pour la sortie d'enceinte ZONE, tout en maintenant enfoncée la touche ZONE 2 SHIFT de la télécommande, ajustez le volume avec la touche du volume. Pour faire cela sur l'unité...
Page 82 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ réglez "1. Input/Output Assign" - "TV Out / OSD" - "Zone 2 HDMI" ( p116) sur "Use" dans le menu Setup. • Les signaux audio DSD ne peuvent pas être reproduits vers ZONE 2 avec le sélecteur d'entrée "NET". • Si ZONE 2 est activé, la consommation d'énergie en veille augmente. • Si ZONE 2 est activé lorsque le mode d'écoute Pure Audio est sélectionné dans la pièce principale, le mode passe automatiquement au mode d'écoute Direct. (Modèles européens, australiens, taïwanais et asiatiques) Pour désactiver la fonction : Tout en maintenant enfoncée la touche ZONE 2 SHIFT sur la télécommande., appuyez sur . Autrement, appuyez sur la touche OFF de l'appareil principal. Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 83 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Lecture ZONE B Pendant une lecture via les enceintes (ZONE A) raccordées à l’unité, vous pouvez bénéficier de l’audio de la même source avec l’amplificateur principal, etc. (ZONE B) ( p47) raccordé à la prise ZONE B LINE OUT simultanément. Lecture 1. Appuyez sur la touche Q sur la télécommande pour sélectionner "Audio" - "Zone B". • Dans les cas suivants, "Zone B" ne peut pas être sélectionné. – Lorsque ZONE 2 est activée – Lorsque "2. Speaker" - "Configuration" - "Zone 2 Lineout" sur le menu Setup est réglé sur un élément autre que "Zone B" ( p120) 2. Sélectionnez la destination de sortie audio. Off : Reproduit uniquement l’audio de la ZONE A. "A" sur l’affichage de l’appareil principal s’allume. On(A+B) : Reproduit l’audio de la ZONE A et de la ZONE B. "A" et "B" sur l’affichage de l’appareil principal s’allument. On(B) : Reproduit uniquement l’audio de la ZONE B. "B" sur l’affichage de l’appareil principal s’allume. 3. Démarrez la lecture sur l'appareil AV. 4.
Page 84 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Fonctions pratiques Affichage de votre vidéo favorite sur le téléviseur pendant la lecture des données musicales Vous pouvez afficher une vidéo sur le téléviseur à l'aide d'une composante AV, comme un lecteur de disque Blu-ray, pendant que vous écoutez les données TV’s REMOTE musicales d'un CD ou d'un périphérique compatible BLUETOOTH. Inputs • En ce qui concerne la lecture audio, vous pouvez choisir le sélecteur d'entrée INPUT auquel aucune entrée vidéo n'a été attribuée, comme par exemple : "CD", "PHONO", "TUNER", "NET" et "BLUETOOTH". HDMI 1 • Lorsque la fonction "OSD Language" ( p116) est définie sur le chinois, les données HDMI 2 audio en provenance d'une source "NET" et "BLUETOOTH" ne peuvent pas être lues.
Page 85 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Ajuster la tonalité Réglage de TREBLE/BASS Vous pouvez régler la qualité du son des enceintes avant. 1. Appuyez sur TREBLE ou BASS pour sélectionner le contenu à ajuster. TREBLE : Améliore ou modère la gamme de tonalités aigus des enceintes avant. BASS : Améliore ou modère la gamme de tonalités graves des enceintes avant. 2. Appuyez sur + or - pour ajuster. Réglage de VOCAL Permet d’accentuer les dialogues de films et les paroles des chansons pour les écouter plus facilement. Particulièrement efficace pour les dialogues de films. L’effet est produit même si l’enceinte centrale n’est pas utilisée. Sélectionnez le niveau désiré de "1" (bas) à "5" (élevé). 1. Appuyez sur VOCAL. 2. Appuyez sur + or - pour ajuster. • La sélection n’est pas possible ou le résultat risque de ne pas être celui désiré en fonction de la source d'entrée et du réglage du mode d'écoute.
Page 86 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Sleep Timer Vous pouvez laisser l'appareil passer automatiquement en veille lorsque le temps spécifié s'est écoulé. Appuyez sur la touche SLEEP sur la télécommande et sélectionner une valeur entre "30 min", "60 min" et "90 min". "Off" : L’appareil ne passe pas automatiquement en mode veille. Vous pouvez également effectuer ce réglage en appuyant sur la touche de la télécommande et en sélectionnant "5. Hardware" - "Power Management" - "Sleep Timer" ( p133) sur le menu Setup. Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 87 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Mode d'écoute Cet appareil est équipé de plusieurs modes d'écoute et vous pouvez choisir celui qui est le plus approprié pour les films, la télévision, la musique, et les jeux en appuyant sur MOVIE/TV, MUSIC, et GAME. Sélection d'un mode d’écoute 1. Appuyez sur une des touches MOVIE/TV, MUSIC, et GAME durant la lecture. 2. Appuyez plusieurs fois sur la touche sélectionné pour passer les modes qui apparaissent sur l'afficheur de l'appareil principal. • Chacune des touches MOVIE/TV, MUSIC et GAME enregistre le dernier mode d'écoute sélectionné. Si le contenu lu est incompatible avec le mode d'écoute sélectionné en dernier, le mode d'écoute le plus normal pour le contenu en question est automatiquement sélectionné. •...
Page 88 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Vérification du format d'entrée et du mode d'écoute Une pression répétée sur la touche de la télécommande permet de commuter l'affichage de l'appareil principal dans l'ordre suivant. • Le contenu de l’afficheur pour l’entrée BLUETOOH est différent. • Toutes les informations nécessaires ne sont pas affichées. Source d'entrée et volume Mode d'écoute Format d'entrée L'affichage est commuté en quelques secondes. Fréquence d'échantillonnage Résolution du signal d'entrée Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 89 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Disposition d’enceinte et Modes d'écoute sélectionnables Consultez le tableau suivant pour les modes d'écoute sélectionnables pour chaque disposition d’enceinte. Disposition d’enceinte Mode d'écoute 2.1 ch 3.1 ch 4.1 ch 5.1 ch 6.1 ch 7.1 ch 2.1.2 ch 3.1.2 ch 4.1.2 ch 5.1.2 ch (*1) (*1) (*1) (*2)
Page 90 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Disposition d’enceinte Mode d'écoute 2.1 ch 3.1 ch 4.1 ch 5.1 ch 6.1 ch 7.1 ch 2.1.2 ch 3.1.2 ch 4.1.2 ch 5.1.2 ch (*3) (*3) (*3) ES Discrete (DTS-ES Discrete) ES Matrix (DTS-ES Matrix) DTS 96/24 (*3) (*3) (*3) DTS-HD HR (DTS-HD High Resolution) DTS-HD Master (DTS-HD Master Audio)
Page 91 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Disposition d’enceinte Mode d'écoute 2.1 ch 3.1 ch 4.1 ch 5.1 ch 6.1 ch 7.1 ch 2.1.2 ch 3.1.2 ch 4.1.2 ch 5.1.2 ch Multich (Multichannel) (*1) (*1) (*1) (*1) (*1) (*3) (*3) (*3) (*1) (*1)
Page 92 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Les effets du mode d'écoute Mise à jour des modes d'écoute Atmos „ Les modes d’écoute tels que DTS Virtual:X, Atmos 2.0 et DSur 2.0 sont ajoutés (Version du micrologiciel prenant en charge de Atmos 2.0, etc.) lorsque le micrologiciel est mis à jour après l’achat ou quand le micrologiciel est commuté Ce mode calculant les données de positionnement de l’audio enregistré en audio pendant le processus de production de l’appareil. Pour des détails sur la mise à jour du Dolby Atmos en temps réels et les restituant par les enceintes appropriées, vous micrologiciel, consultez "Fonction supplémentaire (Mise à jour du micrologiciel)" ( p6).
Page 93 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ • Pour activer le transfert de ce format audio, raccordez un câble HDMI et DSur (Dolby Audio - Surr) „ réglez la sortie audio du lecteur sur la sortie Bitstream. (Version du micrologiciel prenant en charge DSur 2.0, etc.) • Lorsque "Speaker Virtualizer" ( p124) est réglé sur "Off" (Défaut : On), il Ce mode d'écoute étend les signaux d'entrée 2 canaux ou 5.1 canaux sur du 5.1, n’est possible de sélectionner que le mode Atmos. 7.1 ou du 5.1.2 respectivement. Ce mode d'écoute étend les canaux réels à plus DD (Dolby Audio - DD) „...
Page 94 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Blu-ray. Il active l'enregistrement en 5.1 ; deux canaux avant, un canal central, DTHD (Dolby Audio - TrueHD) „ deux canaux surround, et le canal LFE dédié aux basses (éléments sonores Ce mode reproduit fidèlement la conception du son enregistré au format audio du caisson de basse). Une reproduction précise est réalisée en enregistrant le Dolby TrueHD. contenu à un taux d'échantillonnage de 96 kHz et une résolution de 24 bits. Le format audio Dolby TrueHD est un format "lossless" élargi basé sur la • Pour activer le transfert de ce format audio, raccordez un câble numérique et technologie de compression sans perte dénommée MLP, et il reproduit fidèlement réglez la sortie audio du lecteur sur la sortie Bitstream. le master audio enregistré dans le studio. Le Dolby TrueHD est un format audio „ DTS Express optionnel des disques Blu-ray, basé sur le 5.1. Il est possible d'enregistrer du 7.1 au maximum avec des canaux supplémentaires comme le canal surround arrière. Ce mode reproduit fidèlement la conception du son enregistré au format audio Le 7.1 est enregistré en 96 kHz/24 bits, et le 5.1 est enregistré en 192 kHz/24 bits.
Page 95 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ DTS Neural:X un canal surround arrière monophonique. • Pour activer le transfert de ce format audio, raccordez un câble numérique et Ce mode d'écoute étend les canaux actuels à plus de canaux de lecture pour réglez la sortie audio du lecteur sur la sortie Bitstream. correspondre à la configuration d'enceinte raccordées en étendant les signaux „ ES Matrix (DTS-ES Matrix) d'entrée de 2 canaux ou 5.1 sur du 5.1 ou du 7.1 respectivement. • Ce mode ne peut pas être sélectionné lorsque le signal Dolby est entré. Ce mode reproduit fidèlement la conception du son enregistré au format audio „ DTS Virtual:X DTS-ES Matrix.
Page 96 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Multich (Multichannel) • Ce mode ne peut pas être sélectionné quand "Speaker Virtualizer" ( p124) est réglé sur "Off" (Défaut : On). Ce mode est adapté pour la lecture des sources enregistrées en PCM multicanal. „ THX „ Orchestra THX est une série de spécifications pour la reproduction fidèle des films Ce mode est adapté pour la musique classique ou l'opéra. Ce mode accentue les proposée par le réalisateur George Lucas. Les modes d'écoute THX canaux surround afin d'élargir l'image sonore, et simule la résonance naturelle comprennent le mode THX Cinema, etc. En utilisant une technologie comme d'une grande salle. celle des fonctions THX Loudness Plus et Timbre Matching, un son identique à „...
Page 97 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ • Timbre Matching d'un jeu, et Timbre Matching est activé. La perception des oreilles humaines est différente en fonction de la direction – THX Music : Ce mode ajuste principalement la lecture des sources musicales du son. Les salles de cinéma possèdent beaucoup d'enceintes surround ce qui mastérisées à une qualité beaucoup plus élevée que le son d'un film. Dans ce leur permettent d'entourer les spectateurs d'un son très naturel, par contre les mode, THX Loudness Plus est configuré sur un niveau adapté à la lecture de homes-cinémas ne possèdent que deux enceintes surround. La fonction Timbre la musique et Timbre Matching est activé.
Page 98 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Formats d'entrée et Modes d'écoute sélectionnables „ Touche MOVIE/TV Vous pouvez sélectionner plusieurs modes d'écoute Format d'entrée Mode d'écoute selon le format audio du signal entrant. Direct • Liste des modes d'écoute sélectionnables avec la Format d'entrée Mode d'écoute Fichiers musicaux (sauf Mono p97) touche MOVIE/TV ( Analog Direct DSD)
Page 99 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Multich PCM Direct Direct Direct • Vous ne pouvez pas Multich *1 *2 *1 *2 sélectionner un autre DSur DSur DSur mode que Direct, DTS Neural:X DTS Neural:X THX Cinema...
Page 100 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute DD+ Direct DTHD Direct Direct DD+ *1 *2 *3 DTHD *1 *2 *1 *2 DSur DSur DTS Neural:X THX Cinema THX Cinema DTS Virtual:X *4 *5 TV Logic...
Page 101 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute DTS 96/24 Direct DTS Express Direct DTS-HD HR Direct DTS 96/24 *1 *2 DTS Express *1 *2 DTS-HD HR *1 *2 DTS Neural:X DTS Neural:X DTS Neural:X DTS Virtual:X DTS Virtual:X DTS Virtual:X *4 *5 *4 *5...
Page 102 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Touche MUSIC Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute DTS-HD MSTR Direct DTS-ES Direct Format d'entrée Mode d'écoute DTS-HD MSTR *1 *2 Analog Pure Audio DTS Neural:X ES Matrix Direct DTS Virtual:X ES Discrete *4 *5 Stereo THX Cinema DTS Neural:X DSur...
Page 103 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Pure Audio Multich PCM Pure Audio Pure Audio Fichiers musicaux (sauf • Vous ne pouvez Direct Direct Direct DSD) pas sélectionner Stereo Stereo Stereo un autre mode que DSur Multich Pure Audio, Direct,...
Page 104 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Atmos Pure Audio DD+ Pure Audio DTHD Pure Audio Direct Direct Direct Stereo Stereo Stereo Atmos DD+ DTHD *1 *2 *3 *1 *2 Orchestra DSur...
Page 105 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Pure Audio DTS 96/24 Pure Audio DTS Express Pure Audio Direct Direct Direct Stereo Stereo Stereo DTS 96/24 DTS Express *1 *2 *1 *2 *1 *2 DTS Neural:X DTS Neural:X...
Page 106 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute DTS-HD HR Pure Audio DTS-HD MSTR Pure Audio DTS-ES Pure Audio Direct Direct Direct Stereo Stereo Stereo DTS-HD HR DTS-HD MSTR *1 *2 *1 *2 DTS Neural:X DTS Neural:X ES Matrix...
Page 107 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Touche GAME Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute DTS:X Pure Audio Direct Format d'entrée Mode d'écoute Fichiers musicaux (sauf Direct DSur Analog Direct DSD) Stereo DTS Neural:X DSur DTS:X DTS Virtual:X *2 *3 DTS Neural:X DTS Virtual:X *1 *2...
Page 108 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Multich PCM Direct Direct Atmos Direct • Vous ne pouvez pas Multich *1 *2 Atmos sélectionner un autre DSur DSur Game-RPG mode que Direct, DTS Neural:X DTS Neural:X Game-Action...
Page 109 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Direct DD+ Direct DTHD Direct *1 *2 DD+ *1 *2 *3 DTHD *1 *2 DSur DSur DSur THX Games THX Games THX Games THX Sel Gam Game-RPG...
Page 110 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Direct DTS 96/24 Direct DTS Express Direct *1 *2 DTS 96/24 *1 *2 DTS Express *1 *2 DTS Neural:X DTS Neural:X DTS Neural:X DTS Virtual:X DTS Virtual:X DTS Virtual:X *4 *5 *4 *5 *4 *5 THX Games...
Page 111 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute DTS-HD HR Direct DTS-HD MSTR Direct DTS-ES Direct DTS-HD HR *1 *2 DTS-HD MSTR *1 *2 DTS Neural:X DTS Neural:X ES Matrix DTS Virtual:X DTS Virtual:X ES Discrete *4 *5 *4 *5 THX Games THX Games DTS Neural:X...
Page 112 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Format d'entrée Mode d'écoute DTS:X Direct DTS:X DTS Virtual:X *1 *2 Game-RPG Game-Action Game-Rock Game-Sports AllCh Stereo Full Mono Ne peut pas être sélectionné lorsque "Speaker Virtualizer" est réglé sur "Off". Ne peut pas être sélectionné si les enceintes en hauteur sont installées. Les enceintes surround ou les enceintes en hauteur doivent être installées. Une enceinte centrale, des enceintes surround ou des enceintes en hauteur doivent être installées.
Page 113 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Saisie de caractères Vous pouvez saisir des caractères ou des symboles sur le clavier affiché sur • Sélectionnez "A/a" pour permuter entre les majuscules et les minuscules. l’écran du téléviseur comme lors de la saisie d’un mot de passe pour la Wi-Fi (Peut également être réglé avec la touche MODE de la télécommande.) Setup ( p129) ou nommer une station de radio préréglée ( p126). • Pour ajouter un espace, sélectionnez " ". 1. Sélectionnez un caractère ou symbole avec les curseurs / sur la • Pour supprimer un caractère à gauche du curseur, sélectionnez " ". télécommande et appuyez sur la touche ENTER. • Pour supprimer tous les caractères saisis, appuyez sur la touche CLEAR de la 2. Pour enregistrer des caractères après saisie, sélectionnez "OK" puis appuyez télécommande. sur la touche ENTER. • Sur l’écran de lecture de la ZONE 2, utilisez la télécommande tout en maintenant enfoncée la touche ZONE 2 SHIFT. Pour supprimer tous les caracères saisis, appuyez uniquement sur la touche CLEAR sans appuyer sur la touche ZONE 2 SHIFT. ENTER CLEAR MODE...
Page 114 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Menu Setup Liste des menus Vous pouvez configurer les réglages avancés pour avoir une meilleure expérience avec cet appareil. Pour des détails sur les commandes, consultez "Commandes du menu" ( p115). 1. Input/Output 1. TV Out / OSD Effectuez les réglages pour la sortie vers le téléviseur et les affichages à l'écran (OSD) qui p116 Assign apparaissent sur le téléviseur. 2. HDMI Input Modifiez l'attribution de l'entrée entre les sélecteurs d'entrée et les prises HDMI IN. p117 3. Digital Audio Input Modifiez l'attribution de l'entrée entre les sélecteurs d'entrée et les prises DIGITAL IN COAXIAL/ p118 OPTICAL.
Page 115 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 4. Source 1. My Input Volume Réglez une valeur de volume pour chaque sélecteur d’entrée. p126 2. Name Edit Définissez un nom facile pour chaque entrée. p126 Audio Select Choisissez la borne d'entrée prioritaire lorsque plusieurs sources audio sont raccordées à un seul p127 sélecteur d'entrée. Video Select Lorsque l'entrée "TUNER", "NET", ou "BLUETOOTH" est sélectionnée, vous pouvez définir l'entrée p127 par laquelle la vidéo est lue sur le téléviseur. 5.
Page 116 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Commandes du menu Utilisez les affichages à l'écran (OSD) qui apparaissent sur le téléviseur pour effectuer les réglages. Appuyez sur de la télécommande pour afficher le menu Setup. Setup 1. Input/Output Assign 1. TV Out / OSD 2. Speaker 2. HDMI Input 3. Audio Adjust 3. Digital Audio Input 4. Source 4. Analog Audio Input 5.
Page 117 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 1. Input/Output Assign Élément de réglage Valeur par défaut Détails de réglage 1080p -> Lorsqu’un téléviseur prenant en charge le 4K est „ 1. TV Out / OSD 4K Upscaling utilisé, les signaux vidéo qui entrent en 1080p peuvent être automatiquement reproduit en 4K. Effectuez les réglages pour la sortie vers le téléviseur et les affichages à l'écran "Off" : Lorsque cette fonction n'est pas utilisée "Auto" : Lorsque cette fonction est utilisée (OSD) qui apparaissent sur le téléviseur. Si votre téléviseur ne prend pas en charge le 4K, réglez-le sur "Off". Élément de réglage Valeur par défaut Détails de réglage •...
Page 118 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ 2. HDMI Input Élément de réglage Valeur par défaut Détails de réglage Impose OSD Choisir d'afficher ou non les informations sur Modifiez l'attribution de l'entrée entre les sélecteurs d'entrée et les prises HDMI l'écran du téléviseur lorsque le volume est réglé ou lorsque l'entrée est changée, par exemple. "On" : L'OSD s'affiche sur le téléviseur. Élément de réglage Valeur par défaut Détails de réglage "Off" : L'OSD ne s'affiche pas sur le téléviseur. BD/DVD HDMI 1 (HDCP "HDMI 1 (HDCP 2.2)" à "HDMI 6 (HDCP 2.2)" : •...
Page 119 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ 3. Digital Audio Input Élément de réglage Valeur par défaut Détails de réglage "HDMI 1 (HDCP 2.2)" à "HDMI 6 (HDCP 2.2)" : Modifiez l'attribution de l'entrée entre les sélecteurs d'entrée et les prises Attribuez la prise HDMI IN désirée à la touche CD. DIGITAL IN COAXIAL/OPTICAL. Si vous n'attribuez pas de prise, sélectionnez Si vous n'attribuez pas de prise, sélectionnez "---". "---". Pour sélectionner une prise HDMI IN déjà attribuée à un autre sélecteur d'entrée, modifier d'abord son Élément de réglage Valeur par défaut Détails de réglage réglage sur "---". BD/DVD COAXIAL "COAXIAL", "OPTICAL" : Attribuez la prise DIGITAL...
Page 120 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 2. Speaker „ 4. Analog Audio Input Modifiez l'attribution de l'entrée entre les sélecteurs d'entrée et les prises AUDIO „ 1. Configuration IN. Si vous n'attribuez pas de prise, sélectionnez "---". Modifiez les réglages de l'environnement de raccordement des enceintes. Élément de réglage Valeur par défaut Détails de réglage BD/DVD AUDIO 1 "AUDIO 1" à "AUDIO 4" : Attribuez la prise AUDIO Élément de réglage Valeur par défaut Détails de réglage IN désirée à la touche BD/DVD.
Page 121 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ 2. Crossover Élément de réglage Valeur par défaut Détails de réglage Zone 2 Lineout Zone 2 Réglez une destination de sortie de la sortie audio Modifiez les réglages des fréquences de croisement. à partir de la prise ZONE 2 LINE OUT/ZONE B • Comme pour les enceintes certifiées THX, les réglages suivants sont recommandés. LINE OUT. – Fréquence de croisement → "80 Hz(THX)" "Zone 2" : Lors du raccordement d’un amplificateur – "LPF of LFE" → "80 Hz" principal dans une autre pièce (ZONE 2) – "Double Bass" → "Off" "Zone B" : Lors du raccordement d’un amplificateur principal, d’un émetteur de casque sans fil, etc. Élément de réglage Valeur par défaut Détails de réglage vers ZONE B.
Page 122 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ 3. Distance Élément de réglage Valeur par défaut Détails de réglage Surround 80 Hz (THX) Sélectionnez la fréquence de croisement de Réglez la distance de chaque enceinte à la position d'écoute. "40 Hz" à "200 Hz" pour démarrer l'envoi des fréquences pour chaque canal. Élément de réglage Valeur par défaut Détails de réglage "Full Band" : La bande complète sera émise. Front Left 12.0 ft/3.60 m Précisez la distance entre chaque enceinte et la •...
Page 123 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ • L'unité de distance peut être modifiée en appuyant sur la touche MODE de la Élément de réglage Valeur par défaut Détails de réglage télécommande. Lorsque l'unité est réglée sur "feet", le réglage est disponible par Surr Back Right 0 dB Sélectionnez une valeur située entre "-12 dB" et incrément de 0,1 pi de 0,1 pi à 30,0 pi. Lorsque l'unité est réglée sur "meter", le réglage "+12 dB" (par incréments de 1 dB). Une tonalité de est disponible par incrément de 0,03 m de 0,03 m à 9,00 m. test sera émise à chaque fois que vous changez la „ 4. Level Calibration valeur. Sélectionnez le niveau désiré. • Le paramètre ne peut pas être modifié si Ajustez le niveau de volume de chaque enceinte. "Configuration" - "Zone Speaker" est réglé sur "Zone 2" et que Zone 2 est activé. Élément de réglage Valeur par défaut Détails de réglage Surr Back Left 0 dB Sélectionnez une valeur située entre "-12 dB" et...
Page 124 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ 6. Equalizer Settings • Le résultat risque de ne pas être celui désiré en fonction de la source d'entrée et du réglage du mode d'écoute. Vous pouvez régler le volume de sortie de la plage pour chaque enceinte raccordée. „ 7. THX Audio Réglez le volume des différentes plages de son pour chaque enceinte. Vous pouvez définir trois égaliseurs différents dans Preset 1 à 3. Le nombre de fréquences Modifiez les réglages THX Audio. pouvant être sélectionnée pour chaque enceinte est de cinq bandes maximum pour le caisson de basse et jusqu'à...
Page 125 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 3. Audio Adjust Élément de réglage Valeur par défaut Détails de réglage Loudness Plus Une fois réglé sur "On", vous pouvez bénéficier des „ 1. Multiplex/Mono nuances subtiles de l'expression audio même à bas volume. Ceci est uniquement disponible lorsque le Modifiez les réglages de la lecture multiplex audio.
Page 126 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ 2. Dolby „ 3. DTS Modifiez le réglage lors de l'entrée de signaux Dolby. Modifiez le réglage lors de l'entrée de signaux DTS. Élément de réglage Valeur par défaut Détails de réglage Élément de réglage Valeur par défaut Détails de réglage Loudness En lisant en Dolby TrueHD, activez la fonction de DTS Auto Lors de l'entrée de signaux DTS comprenant des Management normalisation du dialogue qui conserve le volume Surround informations étendues sur les canaux, le mode du dialogue à un certain niveau. Notez que lorsque...
Page 127 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 4. Source „ 5. Volume Modifiez les réglages du Volume. „ 1. My Input Volume Élément de réglage Valeur par défaut Détails de réglage Réglez une valeur de volume pour chaque sélecteur d’entrée. Volume Display Absolute Réglez l'affichage du volume entre la valeur absolue et la valeur relative. La valeur absolue 82 Élément de réglage Valeur par défaut Détails de réglage est équivalent à la valeur relative 0 dB.
Page 128 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Audio Select Élément de réglage Valeur par défaut Détails de réglage PCM Fixed Mode Choisissez s'il faut fixer les signaux d'entrée sur Choisissez la priorité de sélection d'entrée lorsque plusieurs sources audio PCM (sauf le PCM multicanal) lorsque "HDMI", sont raccordées à un seul sélecteur d'entrée, par exemple, les raccordements "COAXIAL", ou "OPTICAL" est sélectionné pour le effectués, à la fois, à la prise "BD/DVD" HDMI IN et à la prise "BD/DVD" AUDIO réglage "Audio Select". Paramétrez cet élément sur IN. Le réglage peut être défini séparément pour chaque touche du sélecteur "On" si des bruits parasites se produisent, ou si le d'entrée. Sélectionnez le sélecteur d'entrée pour effectuer le réglage. Veuillez...
Page 129 • Lorsque cette fonction est réglée sur "On", la la mise en veille de l'appareil. Lorsque "Last" est consommation d'énergie augmente en mode sélectionné, vous pouvez changer l'entrée de veille, toutefois, l'augmentation est minimisée l'appareil à l'aide de la télécommande ou d’Onkyo par le passage en mode HYBRID STANDBY, où Controller même en mode veille. seuls les circuits principaux fonctionnent. "Auto", "Auto (Eco)" : Sélectionnez l'un de ces réglages • Si vous utilisez la molette MASTER VOLUME de si le lecteur raccordé est conforme à la norme CEC. l'appareil principal lorsque ce paramètre est sur Vous pouvez afficher la vidéo et le son du lecteur...
Page 130 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ 2. Network Élément de réglage Valeur par défaut Détails de réglage Audio TV Out Vous pouvez profiter du son via les enceintes du Modifiez les réglages de la fonction Réseau. téléviseur lorsque cet appareil est en marche. • Lorsque le réseau LAN est configuré avec un serveur DHCP, réglez "DHCP" "On" : Lorsque cette fonction est utilisée sur "Enable" pour configurer automatiquement le réglage. ("Enable" est défini "Off" : Lorsque cette fonction n'est pas utilisée par défaut) Pour attribuer des adresses IP fixes à chaque appareil, vous devez • Ce réglage est fixé sur "Auto" si vous réglez régler "DHCP" sur "Disable" et attribuer une adresse à cet appareil dans "1. Input/Output Assign" - "TV Out/OSD" - le réglage "IP Address", ainsi que définir des informations relatives à votre "HDMI Out" ou "HDMI" - "HDMI Out" dans le réseau local, telles que le masque de sous-réseau et la passerelle. "Quick Menu" sur "MAIN" ou "MAIN+SUB" et "HDMI CEC" sur "On". Si vous avez changé ce Élément de réglage Valeur par défaut Détails de réglage...
Page 131 ≫ ≫ ≫ ≫ Élément de réglage Valeur par défaut Détails de réglage Élément de réglage Valeur par défaut Détails de réglage Subnet Mask 0.0.0.0 Affiche/Définit le masque de sous-réseau. AirPlay Device Onkyo Changez le nom de modèle de cet appareil qui est Name TX-NR696 affiché sur le périphérique connecté à AirPlay pour Gateway 0.0.0.0 Affiche/Définit la passerelle. XXXXXX un nom facilement reconnaissable. DNS Server 0.0.0.0...
Page 132 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Élément de réglage Valeur par défaut Détails de réglage Élément de réglage Valeur par défaut Détails de réglage AirPlay Password Vous pouvez saisir un mot de passe pouvant avoir Privacy Statement Not Accepted Lors de l'utilisation d'un service réseau qui exige jusqu'à 31 chiffres pour que seuls les utilisateurs un nom d'utilisateur, une adresse e-mail, un mot de possédant une entrée puissent utiliser AirPlay passe, etc., vous devez acceptez la déclaration de ®...
Page 133 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ 3. Bluetooth Élément de réglage Valeur par défaut Détails de réglage Pairing Vous pouvez réinitialiser les informations Modifiez les réglages de la fonction Bluetooth. Information d'appairage enregistrées sur cet appareil. Appuyer sur ENTER lorsque "Clear" est Élément de réglage Valeur par défaut Détails de réglage affiché réinitialise les informations d'appairage Bluetooth Choisissez si vous voulez ou non utiliser la mémorisées sur cet appareil. fonction BLUETOOTH.
Page 134 Élément de réglage Valeur par défaut Détails de réglage Network Standby Lorsque cette fonction est réglée sur "On", la Modifiez les réglages de la fonction d'économie d'énergie. fonction réseau fonctionne même en mode veille et vous pouvez mettre sous tension l'appareil via le Élément de réglage Valeur par défaut Détails de réglage réseau en utilisant une application telle que Onkyo Sleep Timer Vous pouvez laisser l'appareil passer Controller qui peut commander cet appareil. automatiquement en veille lorsque le temps • Lorsque cette fonction est réglée sur "On", la spécifié s'est écoulé. Sélectionner une valeur parmi consommation d'énergie augmente en mode...
Page 135 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 6. Multi Zone „ 5. Works with SONOS Changez les réglages pour effectuer une connexion avec le Sonos Connect. „ 1. Zone 2 Élément de réglage Valeur par défaut Détails de réglage Modifiez les réglages de la Zone 2. Input Selector Sélectionnez le sélecteur d'entrée auquel le Sonos Connect est raccordé. Élément de réglage Valeur par défaut Détails de réglage •...
Page 136 „ 2. Remote ID si aucun périphérique de stockage USB n’est connecté ou s'il n'y a pas de micrologiciel à Modifiez l'ID de la télécommande. mettre à jour dans le périphérique de stockage USB. Élément de réglage Valeur par défaut Détails de réglage • Patientez un moment si "Firmware Update" ne peut être sélectionné. Il peut être Remote ID Si plusieurs produits ONKYO sont installés dans sélectionné lorsque la fonction réseau est activée. la même pièce, sélectionnez une ID pour la „ 4. Initial Setup télécommande utilisée avec l'appareil parmi "1", "2" et "3" afin d'éviter toute interférence entre l’appareil et les autres appareils ONKYO. Après avoir Effectuez la configuration initiale à partir du menu de configuration. changé l'ID de l'appareil principal, réglez l'ID de la •...
Page 137 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ 6. Factory Reset Tous les réglages sont rétablis à ceux d’usine par défaut. Élément de réglage Valeur par défaut Détails de réglage Factory Reset Tous les réglages sont rétablis à ceux d’usine par défaut. Sélectionnez "Start", et appuyez sur ENTER. • Si "Factory Reset" est effectué, vos réglages seront rétablis à leurs valeurs par défaut. Assurez-vous de bien noter le contenu de vos réglages au préalable. Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 138 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Menu Rapide Commandes du menu Vous pouvez régler rapidement les réglages que vous utilisez fréquemment, comme les réglages de la tonalité, etc. Vous pouvez effectuer les réglages sur l'écran du téléviseur pendant la lecture. Appuyez sur la touche Q de la télécommande pour afficher le Quick Menu. Quick Menu BD/DVD HDMI HDMI Out Audio A/V Sync AccuEQ Audio Return Channel Level Sélectionnez l'élément à l'aide des curseurs / de la télécommande et appuyez sur la touche ENTER pour valider votre sélection. Utilisez les touches du curseur pour changer les réglages. • Pour revenir sur l'écran précédent, appuyez sur • Pour quitter les réglages, appuyez sur Q. „ HDMI HDMI Out : Sélectionnez la prise HDMI OUT pour reproduire les signaux vidéo depuis "MAIN", "SUB", et "MAIN+SUB".
Page 139 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Audio Manual Equalizer : Sélectionnez "Preset 1" à "Preset 3" configuré dans "2. Music Optimizer : Améliorez la qualité du son compressé. La lecture de sons Speaker" - "Equalizer Settings" du menu Setup. Le même réglage du champ depuis des fichiers compressés avec perte tels que les MP3 sera améliorée. sonore est appliqué à toutes les plages lorsqu'il est réglé sur "Off". Le réglage peut être défini pour chaque entrée. Ce réglage est efficace pour Re-EQ, Re-EQ(THX) : Règle la plage des aigus de la bande sonore afin de la les signaux de 48 kHz ou moins. Le réglage n'est pas efficace pour les signaux rendre adaptée à un home-cinéma. bitstream. Les modes d'écoute suivants peuvent être utilisés pour Re-EQ : Dolby Audio - • Il ne peut pas être défini si le mode d'écoute est Pure Audio (Modèles DD, Dolby Audio - DD+, Dolby Audio - Surr, Dolby Audio - TrueHD, Multichannel, européens, australiens, asiatiques et taïwanais) ou Direct. DTS, DTS-ES, DTS 96/24, DTS-HD High Resolution Audio, DTS-HD Master Late Night : Rendez les petits sons facilement audibles en détail. Il est utile Audio, DTS Neural:X, DTS Express et DSD lorsque vous avez besoin de baisser le volume lorsque vous regardez un film En mode Re-EQ(THX), les modes d'écoute suivants peuvent être utilisés : THX tard la nuit. Vous pouvez bénéficier de l'effet uniquement en lisant les signaux Cinema et THX Select Cinema. d'entrée de la série Dolby et de la série DTS.
Page 140 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Configuration Web Commandes du menu Vous pouvez effectuer les réglages des fonction réseau de cet appareil à l'aide Network Setting du navigateur Internet d'un ordinateur, smartphone, etc. Status : Vous pouvez voir les informations du réseau comme l'adresse MAC et l'adresse IP de cet appareil. 1. Appuyez sur de la télécommande pour afficher le menu Setup. 2. Sélectionnez "5. Hardware" - "Network" à l'aide des curseurs, puis notez Network Connection : Vous pouvez choisir une méthode de connexion au réseau. l'adresse IP affichée dans "IP Address". Si vous sélectionnez "Wireless", choisissez un point d'accès depuis "Wi-Fi Setup" 3. Lancez le navigateur Internet sur votre ordinateur ou smartphone, etc., puis pour vous connecter. saisissez l'adresse IP de l'appareil dans la barre d'adresse du navigateur. DHCP : Vous pouvez modifier les paramètres DHCP. Si vous sélectionnez "Off", 4. Les informations de l'appareil (écran de configuration Web) s'affichent dans le vous devez définir "IP Address", "Subnet Mask", "Gateway" et "DNS Server" navigateur Internet.
Page 141 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Configuration initiale avec l'assistant de démarrage automatique Commandes Lorsque vous mettez l'appareil en marche pour la première fois après son achat, l'écran de la configuration initiale s'affiche automatiquement sur le téléviseur pour TV’s REMOTE vous permettre d'effectuer les réglages nécessaires au démarrage en utilisant Inputs des commandes simples en suivant le guide à l'écran. INPUT 1. Réglez l'entrée du téléviseur sur celle raccordée à l'appareil. 2. Mettez des piles dans la télécommande de cet appareil. HDMI 1 3. Appuyez sur la touche de la télécommande pour mettre l'appareil en HDMI 2 marche. 4. Lorsque l’écran de sélection de la langue est affiché sur le téléviseur, HDMI 3 sélectionnez la langue avec les curseurs et appuyez sur ENTER.
Page 142 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ 2. AccuEQ Room Calibration • Si vous interrompez la Initial Setup en cours, mettez cet appareil en mode veille et remettez-le sous tension. Vous pourrez ensuite afficher à nouveau la Positionnez le microphone de configuration d'enceinte fourni sur la position Initial Setup. d'écoute. L'appareil mesure automatiquement les tonalités de test émises par La Initial Setup s’affiche sur l’écran chaque fois que l’appareil est mis sous les enceintes, et règle le niveau de volume optimal pour chaque enceinte, les tension sauf si la Initial Setup est terminée ou si "Never Show Again" est fréquences de croisement, et la distance depuis la position d'écoute. Ceci règle sélectionné sur le premier écran. également automatiquement les égaliseurs des enceintes et permet la correction • Pour effectuer à nouveau la Initial Setup une fois le paramétrage terminé , de la déformation du son causée par l'environnement acoustique de la pièce.
Page 143 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 2. Confirmez qu’une tonalité de test est émise par le caisson de basse et Récupérez le SSID du point d'accès au préalable. appuyez sur ENTER. "Use iOS Device (iOS7 or later)" : Partagez les réglages Wi-Fi de votre 3. Appuyez sur ENTER pour émettre des tonalités de test par chaque enceinte périphérique iOS avec cet appareil. et les enceintes connectées ainsi que les bruits de l'environnement sont • Si vous sélectionnez "Scan Networks", il existe deux autres types de automatiquement mesurés. méthodes de connexion. Vérifiez ce qui suit. 4. Les résultats des mesures de l'étape 3 s'affichent. Sélectionnez “Next”, et "Enter Password" : Saisissez le mot de passe (ou clé) du point d'accès à appuyez sur ENTER. Les tonalités de test sont à nouveau émises. Puis, connecter.
Page 144 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Dépannage „ Modes d'écoute „ Vidéo Avant de démarrer la procédure „ Commande liée Les problèmes peuvent être résolus simplement en allumant et en coupant „ Tuner l'alimentation, ou en débranchant/ rebranchant le cordon d'alimentation, ce qui est plus facile que de travailler sur la connexion, la procédure de paramétrage „ Fonction BLUETOOTH et de fonctionnement. Essayez d'effectuer des mesures simples à la fois sur „ Fonction réseau l'appareil et sur le périphérique connecté. Si le problème est que la vidéo ou l'audio ne sont pas reproduits, ou que le fonctionnement lié...
Page 145 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Lorsque l'appareil fonctionne de façon irrégulière ❏ Essayez de redémarrer l'appareil Redémarrer l'appareil peut résoudre le problème. Après avoir mis l'appareil en veille, appuyez sur la touche ON/STANDBY de l'appareil principal pendant 5 secondes, puis redémarrez l'appareil. (Les réglages de l'appareil sont conservés.) Si le problème ne s’est pas réglé avec le redémarrage de l'appareil, débranchez les cordons d’alimentation ou le câble HDMI de l’appareil et des périphériques raccordés puis rebranchez-les. Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 146 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ ❏ Réinitialisation de l'appareil (ceci réinitialise les paramètres de cet appareil sur leur valeur par défaut) Si le redémarrage de l'appareil ne règle pas le problème, réinitialisez l'appareil et rétablissez les réglages par défaut d'usine qu'il avait au moment de l'achat. Ceci peut résoudre le problème. Si vous réinitialisez l'appareil, vos réglages seront réinitialisés à leurs valeurs par défaut. Assurez-vous de noter le contenu de vos réglages avant d'effectuer les actions suivantes. 1. Tout en maintenant enfoncé CBL/SAT du sélecteur d'entrée de l'appareil principal avec l’appareil allumé, appuyez sur la touche ON/STANDBY. 2. "Clear" apparaît sur l'afficheur et l'appareil retourne en veille. Ne débranchez pas le cordon d'alimentation avant que "Clear" ne disparaisse de l'afficheur. Pour réinitialiser la télécommande, maintenez MODE enfoncé, tout en appuyant sur la touche CLEAR pendant au moins 3 secondes. Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 147 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Dépannage „ Alimentation ❏ Lorsque l’appareil est mis sous tension, "AMP Diag Mode" apparait sur l'afficheur de l’appareil principal. • La fonction du circuit de protection peut avoir été activée. Si l’appareil passe soudainement en mode veille et que "AMP Diag Mode" apparait sur l'afficheur de l’appareil principal lorsqu’il est mis sou tension à nouveau, cette fonction diagnostique si l’appareil principal connait un dysfonctionnement ou s’il y a une anomalie avec le raccordement du cable d’enceinte. Lorsque le diagnostic est effectué, les messages suivants s'affichent. Si l’unité revient à l’état ON normal après l’apparition de "CH SP WIRE" sur l'afficheur, le câble d’enceinte peut avoir été court-circuité. CH SP WIRE Après avoir réglé l’alimentation de cet appareil sur l’état de veille, rebranchez le câble d'enceinte. Entortillez les fils exposés de l'extrémité du câble d'enceinte de sorte qu'ils ne dépassent pas des bornes d'enceinte. Si le fonctionnement a cessé avec "NG" sur l’afficheur, réglez immédiatement l’alimentation de cet appareil sur l’état de veille et retirez NG :...
Page 148 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ ❏ Aucun son n'est restitué par le téléviseur • Passez le sélecteur d'entrée de cet appareil sur la position de la prise à laquelle le téléviseur est raccordé. • Si le téléviseur ne prend pas en charge la fonction ARC, avec une connexion par câble HDMI, raccordez le téléviseur à cet appareil à l'aide d'un ( p41) câble optonumérique. ❏ Aucun son n'est restitué par le lecteur raccordé • Passez le sélecteur d'entrée de cet appareil sur la position de la prise à laquelle le lecteur est raccordé. • Vérifiez le réglage de la sortie audio numérique sur le périphérique raccordé. Sur certaines consoles de jeux, telles que celles qui prennent en charge les DVD, le réglage par défaut peut être sur off. • Pour certains disques DVD Vidéo, vous devez sélectionner un format de sortie audio à partir d'un menu. ❏...
Page 149 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ ❏ Des parasites sont audibles • Grouper à l'aide de colliers de serrage les câbles à broches audio, les cordons d'alimentation, les câbles d'enceinte, etc. peut dégrader la performance audio. Ne regroupez pas les câbles ensemble. • Un câble audio peut capter des interférences. Changez la position des câbles. ❏ Le début du signal audio reçu via la prise HDMI IN est inaudible • Étant donné que le temps nécessaire à l'identification du format d'un signal HDMI est plus long que celui des autres signaux audio numériques, la sortie audio peut ne pas démarrer immédiatement. ❏...
Page 150 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ ❏ À propos des signaux DTS • Avec un support qui passe de façon soudaine de DTS à PCM, la lecture PCM peut ne pas démarrer immédiatement. En pareil cas, arrêtez la lecture sur votre lecteur pendant environ 3 secondes ou plus. Puis, reprenez la lecture. La lecture sera effectuée normalement. • Certains lecteurs CD et LD ne permettent pas d'effectuer une lecture DTS même si le lecteur est branché numériquement à cet appareil. Si le signal DTS en cours de lecture a été traité (p. ex. réglage du niveau de sortie, conversion de la fréquence d’échantillonnage ou conversion des caractéristiques de la fréquence), cet appareil ne le reconnaît pas comme un authentique signal DTS et un bruit pourrait se faire entendre. • En lisant un programme compatible DTS, si vous utilisez des commandes comme la pause ou le saut sur votre lecteur, vous pouvez brièvement percevoir un bruit. Il ne s'agit pas d'un dysfonctionnement. „ Vidéo • Vérifiez que le raccordement entre la prise de sortie du périphérique raccordé et l'entrée sur cet appareil est bon. • Assurez-vous qu'aucun des câbles de connexion ne soit plié, tordu ou endommagé. • Lorsque l'image du téléviseur est floue ou manque de netteté, le cordon d'alimentation ou les câbles de connexion de l'appareil peuvent avoir interféré. Dans ce cas, gardez une distance entre le câble d'antenne du téléviseur et les câbles de l'appareil. • Contrôlez la commutation de l’écran d'entrée sur le moniteur comme le téléviseur. Vérifiez les points suivants si ce qui précède n'a pas réglé le problème. ❏ Aucune image n'apparait •...
Page 151 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ ❏ La vidéo et le son sont désynchronisés • La vidéo peut être en retard par rapport au son en fonction des réglages et de l'environnement de connexion de votre téléviseur. Appuyez sur Q ( p137) de la télécommande pour afficher "Quick Menu", sélectionnez "HDMI" - "A/V Sync" et effectuez les ajustements. „ Commande liée ❏ Aucune commande liée HDMI ne fonctionne avec les périphériques conformes CEC, comme un téléviseur • Dans le menu Setup de l'appareil, réglez "5. Hardware" - "HDMI" - "HDMI CEC" sur "On". ( p128) •...
Page 152 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ ❏ La lecture de la musique n’est pas disponible sur l’appareil, même après une connexion BLUETOOTH réussie • Lorsque le volume du son de votre périphérique compatible BLUETOOTH est réglé sur faible, l'audio peut ne pas être lu. Montez le volume du périphérique compatible BLUETOOTH. • En fonction du périphérique compatible BLUETOOTH, le sélecteur Envoi/Réception peut être équipé. Sélectionner le mode Envoi. • Selon les caractéristiques ou les spécifications de votre périphérique compatible BLUETOOTH, la lecture sur cet appareil peut être impossible. ❏ Le son est interrompu • Il pourrait y avoir un problème avec le périphérique compatible BLUETOOTH. Vérifiez les informations sur une page Web. ❏ La qualité du son est mauvaise après la connexion d'un périphérique compatible BLUETOOTH •...
Page 153 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ ❏ Le son est interrompu pendant que vous écoutez des fichiers de musique sur le serveur réseau • Vérifiez que le serveur réseau répond aux exigences de fonctionnement. • Lorsque l'ordinateur est utilisé comme serveur réseau, quittez tout programme autre que le logiciel du serveur (Windows Media Player 12, etc.). ® • Si le PC télécharge ou copie des fichiers volumineux, il se peut que la lecture soit interrompue. „ Périphérique de stockage USB ❏ Le périphérique de stockage USB n’est pas affiché •...
Page 154 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ • Vous pouvez ne pas recevoir d'ondes radio en raison des mauvaises conditions des ondes radio. Réduisez la distance avec le routeur LAN sans fil ou retirez tout obstacle pour améliorer la visibilité, et effectuez une nouvelle connexion. Installez l’appareil à l’écart des fours à microondes ou d’autres points d’accès. Il est recommandé d'installer le routeur LAN sans fil et l’appareil dans la même pièce. • S’il y a un objet métallique à proximité de l’appareil, la connexion LAN sans fil peut ne pas être possible car le métal a des effets sur les ondes radio. • Lorsque d’autres périphériques LAN sans fil sont utilisés à proximité de l’appareil, plusieurs problèmes tels que l’interruption de la lecture et une communication impossible peuvent se produire. Vous pouvez éviter ces problèmes en modifiant le canal de votre routeur LAN sans fil. Pour des instructions sur la modification de canaux, reportez-vous au mode d'emploi fourni avec votre routeur LAN sans fil. • Il pourrait ne pas y avoir assez de largeur de bande disponible avec le réseau LAN sans fil. Utilisez un câble LAN filaire pour le raccordement. „ Fonction ZONE B ❏ Restitution audio vers ZONE B impossible • Pour restituer l’audio vers ZONE B, réglez la destination de sortie pour "Audio" - "Zone B" du menu Rapide sur "On(A+B)" ou "On(B)" et réglez ( p82) également "2. Speaker" - "Configuration" - "Zone 2 Lineout" du menu Setup sur "Zone B". „ Fonction multizone ❏...
Page 155 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ • Assurez-vous que les piles ont été insérées en respectant la polarité. • Insérez des piles neuves. Ne mélangez pas différents types de piles ou des piles neuves et usagées. • Assurez-vous que le capteur de l'appareil principal n'est pas exposé à la lumière directe du soleil ou à un éclairage fluorescent inverseur. Déplacez-le à nouveau si nécessaire. • Si l'appareil principal est installé sur une étagère ou dans un meuble avec des portes en verre teinté ou si les portes sont fermées, la télécommande peut ne pas fonctionner normalement. „ Afficheur ❏ L'afficheur ne s'allume pas • Lorsque la fonction Dimmer fonctionne, l'afficheur peut diminuer. Appuyez sur la touche DIMMER et modifiez le niveau de luminosité de ( p16) l'afficheur. • L'affichage s'éteint lorsque le mode d'écoute Pure Audio (Modèles européens, australiens, asiatiques et taïwanais) est sélectionné. „ Autres ❏ Un bruit étrange peut provenir de l'appareil •...
Page 156 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Réduction de la consommation d'énergie en mode Veille Lorsque les fonctions suivantes sont activées, la consommation d'énergie en mode veille augmente. Pour réduire la consommation d'énergie en mode veille, vérifiez chaque réglage et configurez les fonctions sur "Off". – HDMI CEC ( p128) – HDMI Standby Through ( p128) – USB Power Out at Standby ( p133) – Network Standby ( p133) – Bluetooth Wakeup ( p133) Panneau frontal≫ Panneau arrière≫ Télécommande≫...
Page 157 • Tuner TV par câble, tuner numérique terrestre et tuner par diffusion satellite : jusqu’à 4 appareils Protection du droit d'auteur : Nous avons confirmé les opérations des appareils suivants. (En janvier 2019) La prise HDMI de cet appareil est conforme aux normes Revision 1.4 et Téléviseurs de marque Toshiba ; téléviseurs de marque Sharp ; lecteurs Revision 2.2 du HDCP (High-bandwidth Digital Content Protection), un système compatibles RIHD de marque Onkyo et Integra ; Lecteurs et enregistreurs de de protection contre la copie des signaux vidéo numériques. Les autres marque Toshiba ; lecteurs et enregistreurs de marque Sharp (lorsqu'il est utilisé périphériques connectés à l'appareil doivent aussi être conforme aux normes avec un téléviseur de marque Sharp) HDCP. ARC (Audio Return Channel pour Gestion du Retour Audio) :...
Page 158 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Formats audio pris en charge – 4K (3840×2160p) 24/25/30 Hz, 4K SMPTE (4096×2160p) 24/25/30 Hz : RGB/YCbCr4:4:4 (8 bits), YCbCr4:2:2 (12 bits) PCM linéaires 2 canaux : – 4K (3840×2160p) 50/60 Hz, 4K SMPTE (4096×2160p) 50/60 Hz : 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 16/20/24 bits YCbCr4:2:0 (8 bits) PCM linéaire multicanaux : 7.1 maximum, 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 16/20/24 bits Bitstream : Dolby Atmos, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS:X, DTS- HD High Resolution Audio, DTS-HD Master Audio, DTS 96/24, DTS-ES, DTS Express DSD : Taux d’échantillonnage pris en charge : 2,8 MHz Votre lecteur de disques Blu-ray/DVD doit aussi être compatible avec la sortie HDMI des formats audio ci-dessus. Résolutions prises en charge HDMI IN1 à IN6 : •...
Page 159 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Caractéristiques générales „ Partie de l'amplificateur Réponse en fréquence 10 Hz - 100 kHz/+1 dB, –3 dB (Direct/Pure Audio) Puissance de sortie nominale (FTC) (Nord-américain) Spécificités de la commande de tonalité Avec 8 ohms de charge, deux canaux entraînés, de 20-20 000 Hz ; ±10 dB, 20 Hz (BASS) puissance RMS minimale 100 watts nominaux par canal, avec pas plus ±10 dB, 20 kHz (TREBLE) de 0,08 % de distorsion harmonique totale de 250 milliwatts de sortie Rapport signal-bruit nominale. 106 dB (IHF-A, LINE IN, SP OUT) Puissance de sortie nominale (IEC) (Autres) 80 dB (IHF-A, PHONO IN, SP OUT) 7 canaux × 165 W à 6 ohms, 1 kHz, 1 canal entraîné de 1 % DHT Impédance d'enceinte Puissance de sortie effective maximum (Nord-américain) 4 Ω - 16 Ω (Normal) 210 W à 6 ohms, 1 kHz, 1 canal entraîné de 10 % DHT 8 Ω - 16 Ω (Bi-câblage) Puissance de sortie effective maximum (européens) Puissance de sortie nominale du casque 175 W à 6 ohms, 1 kHz, 1 canal entraîné de 10 % DHT 80 mW + 80 mW (32 Ω, 1 kHz, 10 % DHT) Puissance de sortie effective maximum (JEITA)
Page 160 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Section réseau Consommation d'énergie 635 W (nord-américain et taïwanais) LAN Ethernet 570 W (autres) 10BASE-T/100BASE-TX 0,15 W (Mode veille complet) LAN sans fil 1,8 W (Network Standby (wired)) (nord-américain et taïwanais) Norme IEEE 802.11 a/b/g/n/ac 2,0 W (Network Standby (wired)) (Autres) (Norme Wi-Fi ® 2,0 W (Network Standby (wireless)) Bande 5 GHz/2,4 GHz 2,0 W (Bluetooth Wakeup) „ Partie BLUETOOTH 0,15 W (HDMI CEC) * 2 ,8 W (équipement doté du mode Veille avec fonctionnalité HiNA, Network Système de communication disconnect et Network Standby ON) (nord-américains et taïwanais) Caractéristique BLUETOOTH version 4.2 3,0 W (équipement doté du mode Veille avec fonctionnalité HiNA, Network Bande de fréquence disconnect et Network Standby ON) (autres) Bande 2,4 GHz 2,9 W (mode Veille (TOUT ON)) (nord-américain et taïwanais) Méthode de modulation 3,1 W (mode Veille (TOUT ON)) (Autres)
Page 161 Contenu Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ HDMI „ Sorties audio Entrée Analog IN1 (BD/DVD), IN2 (GAME), IN3 (CBL/SAT), IN4 (STRM BOX), IN5 (PC), ZONE B/ZONE 2 LINE OUT IN6, AUX INPUT HDMI (avant) 2 SUBWOOFER PRE OUT Sortie FRONT L/R PREOUT (européens, australiens et asiatiques) OUT MAIN (ARC), OUT ZONE 2/SUB Sorties enceintes (nord-américains et taïwanais) Supportés FRONT L/R, CENTER, SURROUND L/R, HEIGHT L/R ou SURROUND Deep Color, x.v.Color™, Lip Sync, Audio Return Channel, 3D, 4K 60 Hz, BACK L/R, ZONE 2 L/R (Les modèles nord-américains supportent les CEC, Extended Colorimetry (sYCC601, Adobe RGB, Adobe YCC601), fiches bananes. ) Content Type, HDR (HDR10, BT.2020, HLG), Dolby Vision Sorties enceintes (autres) Format Audio FRONT L/R, CENTER, SURROUND L/R, HEIGHT L/R ou SURROUND Dolby Atmos, Dolby TrueHD, Dolby Digital, Dolby Digital Plus, DTS, DTS:X, BACK L/R ou ZONE 2 L/R DTS-HD Master Audio, DTS-HD High Resolution Audio, DTS 96/24, DTS- Casques ES, DTS Express, DSD, PCM PHONES (Avant, ø 6,3 mm, 1/4") Version HDCP „...

Ce manuel est également adapté pour:

Tx-nr696

Onkyo TX-NR696-B Mode D'emploi

Liens rapides

Manuels Connexes pour Onkyo TX-NR696-B

Sommaire des Matières pour Onkyo TX-NR696-B

Ce manuel est également adapté pour:
