Manuels Connexes pour Samsung SyncMaster 204B
Sommaire des Matières pour Samsung SyncMaster 204B

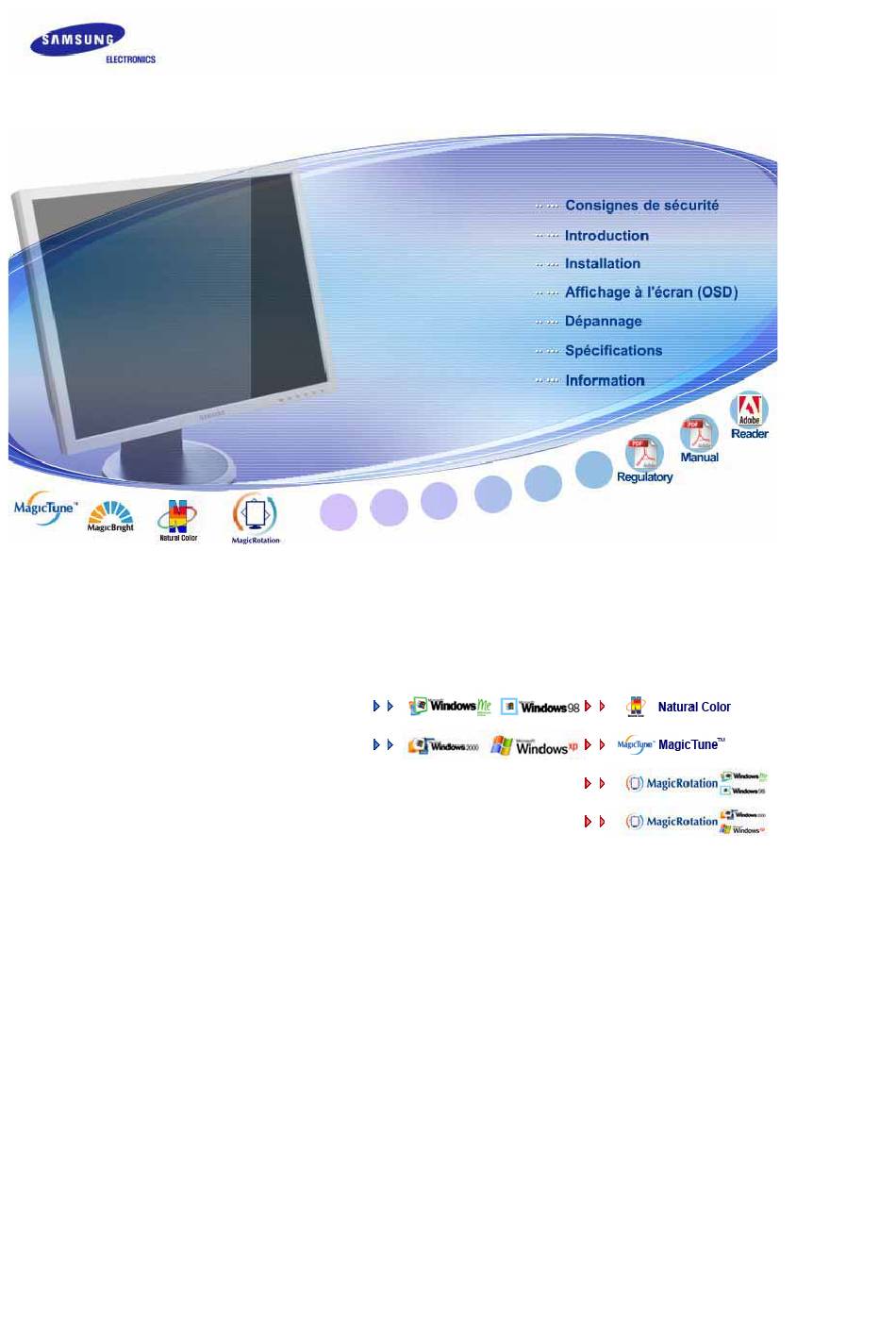

- Page 1 Installation des pilotes Installation des programmes SyncMaster 204B...
- Page 2 Codification Ne pas suivre les consignes marquées par ce symbole pourrait avoir comme conséquence des blessures corporelles ou des dommages sur le matériel. Important a lire et a comprendre dans Intérdit toutes circonstances. Déconnecter la prise de la sortie du Ne pas démonter courant.
- Page 3 Ne pas utiliser une prise endommagée ou desserrée. Ceci peut causer une décharge électrique ou un incendie. Ne pas débrancher une prise en la tirant par son cordon. Ceci peut causer une décharge électrique ou un incendie. Utiliser uniquement des prises correctement reliées à la terre. Un sol inadapté...
- Page 4 Ne pas faire tomber le moniteur si vous le déplacez. Ceci peut endommager le moniteur ou blesser les utilisateurs. Installez la base du moniteur dans une vitrine ou sur une étagère de façon à ce que l'extrémité de la base ne dépasse pas de la vitrine ou de l'étagère.
- Page 5 Ne pas utiliser le moniteur sans son support. La surface de TFT-LCD peut ainsi être abîmée. L'installation du support mural doit être réalisée par un installateur professionnel. Un personnel non qualifié pourrait se blesser lors de l'installation. Utilisez uniquement le matériel d'installation spécifié dans le mode d'emploi.
- Page 6 Débranchez le cordon d’alimentation de la prise secteur et essuyez le produit à l’aide d’un chiffon doux et sec. N’utilisez pas de produit chimique, tels que de la cire, du benzène, de l’alcool, du diluant, de l’insecticide, du désodorisant, du lubrifiant ou du détergent.
- Page 7 un incendie. Ne pas essayer de déplacer le moniteur en tirant sur le cordon d’alimentation ou sur le câble vidéo. Ceci peut causer une panne, un choc électrique ou un incendie à cause du câble endommagé. Ne pas déplacer le moniteur de droite ou à gauche en tirant sur le cordon d’alimentation ou sur le câble vidéo.
- Page 8 pendant une période prolongée. Réglez la résolution et la fréquence aux niveaux appropriés à votre modele. Des niveaux de résolution et de fréquence qui ne sont pas adaptés peuvent abîmer votre vue. 20 pouces (51 cm) - 1600 X 1200 Regarder le moniteur de trop près peut entraîner des troubles de la vision.
- Page 9 Vérifiez que les éléments suivants sont inclus dans le moniteur. S'ils manquent quelques choses, contactez votre vendeurr. Contactez votre revendeur le plus proche si vous souhaitez acheter des équipements optionnels. Déballage Moniteur Manual Guide de l'Utilisateur, Carte de Garantie Pilote du Moniteur, Guide d'installation rapide (N'est pas disponible dans logiciel Natural Color,...
- Page 10 Câble D-Sub Fil électrique Vendu séparément Câble DVI Support (Kit d’installation) Vis (4EA) En façade Bouton MENU[ ] Ouvre le menu OSD. Également utilisé pour sortir du menu OSD ou pour revenir au menu précédent. MagicBright est une nouvelle fonction du moniteur qui offre une Bouton MagicBright qualité...
- Page 11 Bien que rigoureusement choisies par nos ingénieurs, les valeurs préconfigurées peuvent ne pas vous convenir. Cela dépend de vos goûts. Si tel est le cas, réglez la Brightness (Luminosité) et le Contrast (Contraste) en utilisant le menu de l'OSD. 2) Texte Pour tout ce qui est documentation ou lors d'importants travaux dans des textes.
- Page 12 1. Interrupteur d'alimentation ON/OFF : Allume et éteint le moniteur. 2. Port POWER : Cordon d'alimentation, connecte le moniteur et la prise murale. Port DVI IN : Connectez le câble DVI au port DVI IN à l'arrière du moniteur. ( Source : Digital ) Port RGB IN : Connectez le câble de signal au port RGB IN à...
- Page 13 Verrou Kensington : Le verrou Kensington est un périphérique utilisé pour fixer physiquement le système lorsque vous l'utilisez dans un lieu public. (le dispositif de verrouillage est fourni séparément). Contactez le revendeur de votre périphérique de verrouillage pour obtenir des informations sur son utilisation.
- Page 14 Connexion de Votre moniteur Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur a la prise la plus proche. Utilisation d'un connecteur D-Sub ( Analogique ) sur la carte vidéo. 2-1.
- Page 15 Rondelle de fixation de câble Lorsque vous avez connecté les câbles, fixez-les à la rondelle de fixation. Utiliser le pied Retrait du support 1. Mettez le moniteur hors tension et débranchez son cordon d'alimentation. 2. Posez le moniteur LCD face contre terre sur une surface plane en intercalant un coussin pour protéger l'écran.
- Page 16 A.Butée de socle Selon le modèle de moniteur, il est possible que la fonction Auto Rotation (Rotation automatique) ne soit pas prise en charge. Si vous faites pivoter l'écran sans le lever à sa hauteur maximum, il risque d'être endommagé (le bord de l'écran peut heurter le sol).
- Page 17 ROM inclu avec moniteur. L` Installation de pilote est légèrement différente d'un système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre système d'opération. Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué ci- dessous. Site internet : http://www.samsung.com/ (Worldwide) http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/...
- Page 18 4. Si vous pouvez voir la fenetre "Message" suivante, cliquez le bouton "Continue Anyway" . Ensuite cliquez le bouton de "OK" button. Ce pilote moniteur est en garantie du logo MS, et cette installation ne nuit pas à votre system.*Le pilote certifié va etre affiché à SAMSUNG Monitor Homepage. http://www.samsung.com/.
- Page 19 3. Cliquez l'icône "Affichage" et choisissez le tab "Setting" et puis cliquez "Avancé". 4. Cliquez le bouton "Propriétés" dans le tab "Moniteur" et choisissez le tab "Pilote". 5. Cliquez "Pilote mise à jour.." et choisissez "Installer d'une list ou.." et puis cliquez le bouton "Suivant".
- Page 20 Ensuite cliquez le bouton de "Finir". Ce pilote moniteur est en garantie du logo MS , et cette installation ne nuit pas à votre system. *Le pilote certifié va etre affiché à SAMSUNG Monitor Homepage. http://www.samsung.com/ 9. Cliquez le bouton "Fin" et puis cliquez le bouton "OK" continuellement.
- Page 21 10. I'installation de moniteur driver est achevée. ® ® Système d'Opération de Microsoft Windows 2000 Lorsque vous observez "Signature Digital Non Trouvé" sur votre moniteur, suivez ces étapes. 1. Choisissez le bouton "OK" dans la fenetre d' "Insérer le Disque" 2.
- Page 22 C'est un système de gestion de couleur développée par Samsung Electronics en association avec Korea Electronics & Telecommunications Research Institute (ETRI). Ce système est disponible seulement pour les moniteurs Samsung et produit les images imprimées ou scannées qui ont les memes couleurs que les images du moniteur.
- Page 23 Couleur Naturelle. Pour installer le programme manuellement, insérez le CD inclus avec le moniteur de Samsung dans le lecteur de CD-Rom, cliquez le bouton [ Démarrer ] de Windows et puis le choisissez [ Exécuter]. Entrer D : \couleur\eng\setup.exe et puis appuyer <Entrer>.
- Page 24 MENU] Il permet d’ouvrir l’OSD et d’activer un élément de menu en surbrillance. 1. [ ] Pour régler les éléments du menu. 2. [ 3. [ ] Active le menu mis en surbrillance. 4. [AUTO] Appuyez sur ce bouton pour effectuer un réglage automatique sur le signal Analogique entrant.
- Page 25 Menu Table des matières Lorsque vous appuyez sur le bouton "AUTO", l'écran de réglage automatique s'affiche, comme indiqué dans l'écran animé au centre. Le réglage automatique permet l'autoréglage du moniteur par rapport au signal Analogique entrant. Les valeurs Fine (Réglage précis), Coarse (Réglage de base) et Position (Position) sont réglées automatiquement.
- Page 26 >> Bouton MENU Menu Table des matières Lorsque vous appuyez plus de 5 secondes sur le bouton “MENU”, la fonction OSD se verrouille (ou se déverrouille). Verrouillage/ déverrouillage OSD - Vous pouvez également régler la luminosité et le contraste du moniteur à l'aide de la fonction de verrouillage du réglage de l'OSD.
- Page 27 Menu Table des matières Appuyez une nouvelle fois le bouton MagicBright et sélectionnez le mode MagicBright™ souhaité. - six différents modes (Personnalisé/Texte/Internet/Jeu/Sport/Cinéma) Luminosité Menu Table des matières Lorsque l'OSD n'est pas à l'écran, appuyez sur le bouton pour régler la Luminosité...
- Page 28 Menu Table des matières SOURCE llume l’indicateur du signal d’entrée en cours de présentation. Luminosité Contraste Image Contrôle Nuance coul. Gamma Couleur Couleur Régl. de Régl. précis Netteté Position H Position V Image base Langue Position H Position V Transparence Aff.
- Page 29 Menu Table des matières Lecture/Stop Vous pouvez utiliser les menus à l’écran pour modifier à volonté la luminosité. Fonctions de commande directe : Lorsque l'OSD n'est Luminosité pas à l'écran, appuyez sur le bouton pour régler la luminosité. Vous pouvez utiliser les menus à l’écran pour modifier à Contraste volonté...
- Page 30 Le ton de la couleur peut être modifiée et l'un des quatre Nuance coul. modes peut être sélectionné – Froide , Normal, Chaude et Personnalisé Suivez ces étapes pour ajuster la commande de couleur Contrôle Couleur R,V,B. Sélectionnez une des trois valeurs gamma prédéfinies. Gamma Mode 1 : Affiche gamma normal Mode 2 : Affiche gamma plus bas (plus sombre)
- Page 31 Menu Table des matières Lecture/Stop 8 langues sont disponibles Langue Remarque: La langue choisie sera utilisée uniquement dans l’OSD. Elle n’a aucun effet sur les logiciels de l’ordinateur. Vous pouvez changer la Position H.ontale où le menu Position H d'OSD apparaît sur votre moniteur. Vous pouvez changer la Position V.icale où...
- Page 32 Menu Table des matières Lecture/Stop Pour sélectionner automatiquement le signal d'entrée, Source auto sélectionnez Source auto. Les paramètres de l'image sont remplacés par les valeurs Réinitial. image usine définies par défaut. Les parametres de couleurs sont remis avec les valeurs Réinitial.
- Page 33 Affiche une source vidéo, mode d'affichage dans l'OSD. Information...
- Page 39 Calibration Généralités | Installation Mode OSD Désinstaller En cas de problème des couleurs MagicTune™ vous permet un réglage précis de l'affichage. Il vous permet aussi d'enregistrer et d'utiliser facilement la configuration de votre moniteur qui vous convient le mieux. Suivant les spécificités de chaque moniteur, il risque d'y avoir des différences entre les explications contenues dans le manuel et ce qu'affiche le mode OSD.
- Page 40 Applique tous les changements définis puis ferme MagicTune™. Restaure les valeurs par défaut du moniteur des paramètres présents dans la fenêtre Réinitialiser active. Permet de quitter MagicTune™ sans appliquer les changements définis. Si vous n'avez Annuler modifié aucun paramètre dans la fenêtre de contrôle et que vous cliquez sur "Annuler", cela n'aura aucune conséquence.
- Page 41 5. Cinéma : Pour regarder des films venant du lecteur de DVD ou d'un CD Vidéo. 6. Personnalisé : Bien que rigoureusement choisies par nos ingénieurs, les valeurs préconfigurées peuvent ne pas vous convenir. Cela dépend de vos goûts. Si tel est le cas, réglez la Brightness (Luminosité) et le Contrast (Contraste) en utilisant le menu de l'OSD.
- Page 42 - y compris les images web et celles produites par un appareil photo ou un scanner numérique. MagicColor est une nouvelle technologie, développée exclusivement par Samsung, pour améliorer les images numériques et afficher encore plus efficacement des couleurs naturelles sans altérer la qualité de l’image.
- Page 43 Pour régler la valeur de gamma. Le mode Gamma est différent selon les modèles d'écran. Certains écrans ne prennent Gamma en charge que trois modes (Mode1, Mode2, Mode3) Mode 1 : Affiche gamma normal Mode 2 : Affiche gamma plus élevé (plus lumineux) Mode 3 : Affiche gamma plus bas (plus sombre) Définition de l'onglet Géometrie Règle les valeurs de Configuration des images et Position.
- Page 44 Vous pouvez configurer MagicTune™ en utilisant les options suivantes. Affiche la boîte de dialogue des préférences. Les préférences sélectionnées sont identifiables grâce au "V" dans la case à cocher. Pour sélectionner ou désélectionner une préférence, positionnez votre curseur sur la case à cocher et cliquez. Préférence Activer menu plateau des tâches - Pour accéder aux menus de MagicTune™, cliquez sur l'icône [menu Barre des tâches].
- Page 45 Vous pouvez utiliser le serveur pour contrôler l'écran Client. (Le programme de serveur doit être installé pour utiliser ce programme en tant que client) ID gestion Nom d'utilisateur Affiche le nom d'utilisateur enregistré dans l'ordinateur. ID utilisateur Affiche l'ID d'utilisateur enregistré dans l'ordinateur. IP serveur Ecrivez l'IP de serveur.
- Page 49 Les produits d'autres fabricants peuvent générer des erreurs. Seul les produits Samsung sont compatibles avec cette fonctionnalité. Une erreur peut survenir avec d'anciens moniteurs de marque Samsung. Vérifiez que votre moniteur est compatible avec MagicTune™. Cette fonction n'est prise en charge que par les moniteurs indiqués sur notre page d'accueil.
- Page 50 Pour de plus amples informations sur la carte vidéo, contactez le fabricant. Le programme Highlight utilise les lignes de communication, vous devez donc quitter le programme Highlight avant d'ouvrir MagicTune™. Certains moniteurs cathodiques Samsung prennent en charge la fonction Highlight. L'utilisation simultanée de la fonction Higlight et de MagicTune™ peut engendrer des conflits à...
- Page 51 Some graphic cards may not support your monitor. When you have a problem with the graphic card, visit our website to check the compatible graphic card list provided. http://www.samsung.com/monitor/MagicTune™ MagicTune™ ne Avez-vous changé de PC Téléchargez le programme le plus récent. Le...
- Page 52 à son gré entre les modes paysage et portrait. Le logiciel MagicRotation de Samsung Electronics, Inc. fournit une fonction de rotation (0, 90, 180, 270 degrés) qui permet un usage optimal d'un écran d'ordinateur, améliore sa visualisation et accroît la productivité...
- Page 53 Présentation Installation Interface Désinstallation Dépannage Installation Insérez le CD d'installation dans le lecteur de CD-ROM. Cliquez sur le fichier d'installation MagicRotation. Choisissez la langue d'installation puis cliquez sur "Suivant". Lorsque la fenêtre de l'assistant d'installation s'affiche, cliquez sur "Suivant". Cliquez sur "J'accepte les dispositions de l'accord de licence".
- Page 54 Choisissez le dossier dans lequel vous voulez installer le programme MagicRotation. Cliquez sur "Installer". La fenêtre "Etat de l'installation" s'affiche.
- Page 55 Cliquez sur "Terminer". Vous devez redémarrer le système pour que MagicRotation fonctionne correctement. Lorsque l'installation est terminée, l'icône de MagicRotation s'affiche sur votre bureau. Problèmes d'installation L'installation de MagicRotation peut être influencée par des facteurs tels que la carte graphique, la carte mère et l'environnement de réseau.
- Page 56 Fermez l'application. Sélectionnez l'orientation (90, 180, 270) selon laquelle vous voulez afficher l'application. Redémarrez l'application. Dans la plupart des cas, cette procédure devrait permettre de résoudre le problème. Les applications utilisateur qui emploient OpenGL et DirectDraw (dessin en 3D) ne fonctionnent pas dans le mode d'orientation sélectionné...
- Page 57 Présentation Installation Interface Désinstallation Dépannage Lorsque la fonction de rotation est activée, il se peut qu'une partie du programme MagicTune™ ne fonctionne pas normalement. AutoRotation : L'image à l'écran pivote automatiquement lorsque le moniteur subit une rotation. Pour exécuter Auto Rotation, suivez les instructions ci-dessous. Installez les programmes MagicRotation™...
- Page 58 Faire pivoter à 90 : L'affichage pivote de 90 degré à partir de l'angle actuel. Faire pivoter à 180 : L'affichage pivote de 180 degré à partir de l'angle actuel.
- Page 59 Faire pivoter à 270 : L'affichage pivote de 270 degré à partir de l'angle actuel. Touche d'accès direct : les touches de raccourci, disponibles par défaut, peuvent être modifiées par l'utilisateur. Vous pouvez remplacer une touche de raccourci par un raccourci clavier de votre choix.
- Page 61 Présentation Installation Interface Désinstallation Dépannage Désinstallation Vous ne pouvez désinstaller le programme MagicRotation qu'à l'aide de l'utilitaire "Ajout/Suppression de programmes" du Panneau de configuration de Windows. Procédez comme suit pour désinstaller MagicRotation : Cliquez sur le bouton [Démarrer] dans la barre des tâches, puis sur [Paramètres] et [Panneau de configuration] dans le menu.
- Page 62 Présentation Installation Interface Désinstallation Dépannage Dépannage Avant d'appeler le service technique Le logiciel MagicRotation fonctionne en combinaison avec le pilote d'affichage fourni par le fabricant de votre carte graphique de manière à offrir des fonctionnalités de rotation de l'récran. Si le pilote d'affichage installé...
- Page 63 List à Vérifier Avant de faire appel au service après-vente, verifiez les informations contenues dans cette partie du manuel et regardez si les problemes peuvent etre résolus par vous-meme. Si vous avez besoins d'assistance, veuillez appeler le numéro figurant sur la carte de garantie ou celui qui apparait dans la section information, ou encore contactez votre vendeur.
- Page 64 "Mode non optimal. Mode conseillé 1600 x 1200 60Hz" s'affiche pendant une minute puis disparaît. Veuillez définir les paramètres suivant le mode recommandé pendant cette minute (le message s'affiche de nouveau si le système est redémarré). Il n'y a pas d'image à l' Le moniteur est en mode de PowerSaver.
- Page 65 En cas de problème avec la carte graphique, rendez- vous sur notre site Web pour consulter la liste des cartes graphiques compatibles fournie. http://www.samsung.com/monitor/MagicTune MagicTune™ ne Avez-vous changé de PC Téléchargez le programme le plus fonctionne pas ou de carte graphique ? récent.
- Page 66 Notez que le support de la carte vidéo peut varier selon la version du pilote utilisé. (Faire référence à l'ordinateur ou au pilote de la carte vidéo pour les details) Comment puis-je ajuster la résolution? Windows ME/XP/2000: Modifiez la résolution dans Panneau de Contrôle, Affichage, Installation.
- Page 67 S'il y a des anomalies avec le signal d'entrée,un message apparait sur l'écran ou l'écran reste noir meme si l'indicateur d'alimentaton LED est en mis sous tension. Le message pourrait indiquer que le moniteur est hors de l'intervalle de balayage et que vous avez besoin de contrôler le câble vidéo.
- Page 68 Général Général Nom du Modèle SyncMaster 204B Panneau LCD Taille 20,1 inch en diagonal (51 cm) Zone d'Affichage 408 mm (H) x 306 mm (V) Pixel Pitch 0,255 mm (H) x 0,255 mm (V) Type a-si TFT/TN Synchronisation Horizontale 30 ~ 81 kHz...
- Page 69 Ce moniteur est conforme aux normes EPA Energy STAR Energy2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS. ® Étant en partenariat avec Energy STAR , SAMSUNG affirme que ce ® produit répond aux directives de Energy STAR concernant l'économie de l'énergie.
- Page 70 Modes Pré-établis d'Affichage Si le signal transféré à partir de l'ordinateur est le meme que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal differe, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi: Table 1.
- Page 71 Service L'adresse et le numéro de téléphone de la société peuvent être modifiés sans préavis. AUSTRALIA : Samsung Electronics Australia Pty Ltd. Customer Response Centre 7 Parkview Drive, Homebush Bay NSW 2127 Tel : 1300 362 603 http://www.samsung.com.au/ BRAZIL : Samsung Eletronica da Amazonia Ltda.
- Page 72 Tel: 01-55-5747-5100 / 01-800-726-7864 Fax: 01-55-5747-5202 / 01-800-849-1743 RFC: SEM950215S98 http://www.samsung.com.mx/ IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V. Vía Lopez Portillo No. 6, Col. San Fco. Chilpan Tultitlán, Estado de México, C.P. 54940 Tel: 01-55-5747-5100 / 01-800-726-7864 EXPORTADO POR: Samsung Electronics CO.,LTD.
- Page 73 Tel. 214 148 114/100 Fax. 214 148 133/128 Free Line 800 220 120 http://www.samsung.pt/ SOUTH AFRICA : Samsung Electronics,5 Libertas Road, Somerset Office Park, Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa Tel : 0027-11-549-1621 Fax : 0027-11-549-1629 http://www.samsung.co.za/...
- Page 74 Terme Distance entre deux points L'image de l'écran est composée de points rouges, vert et bleus. Plus les points sont proches, plur la resolution est haute. La distance entre deux points de meme couleur est appelé 'Distance entre les Deux Points'. Unité: mm Fréquence Verticale L'écran doit etre réaffiché...
- Page 75 Toute reproduction par quelque moyen que ce soit , est strictement interdits sans l'autorisation écrite de Samsung Electronics Co., Ltd. Samsung Electronics Co., Ltd.n'est pas responsable pour des dommages s ou accidents pour une installation, pour une demonstration ou pour l'usage de ce matériel.
- Page 76 INFORMATIONS RELATIVES AU PRODUIT (Image sans fantôme résiduel) Certains moniteurs LCD ou certaines télévisions peuvent présenter des signes de fantômes résiduels lorsque vous passez d'une image à une autre, surtout lorsque la même image est restée affichée longtemps. Ce manuel vous décrit les conditions normales d'utilisation des produits LCD de sorte à éviter tout fantôme résiduel.
- Page 77 Évitez : les couleurs ayant de trop grandes différences de luminence (noir et blanc, gris). - Modifiez la couleur des caractères et de l'arrière-plan toutes les 30 minutes. - Toutes les 30 minutes, les caractères sont modifiés en tournant. La meilleure méthode pour protéger votre moniteur des fantômes résiduels est de paramétrer votre ordinateur ou votre système pour qu'il fonctionne en écran de veille.
- Page 78 Notre moniteur LCD respecte la norme ISO13406-2 Classe II contre les pixels défaillants.
- Page 79 Comment éliminer ce produit (déchets d’équipements électriques et électroniques) - Europe uniquement (Applicable dans les pays de l’Union Européen et aux autres pays européens disposant de systémes de collecte sélective) Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé...
