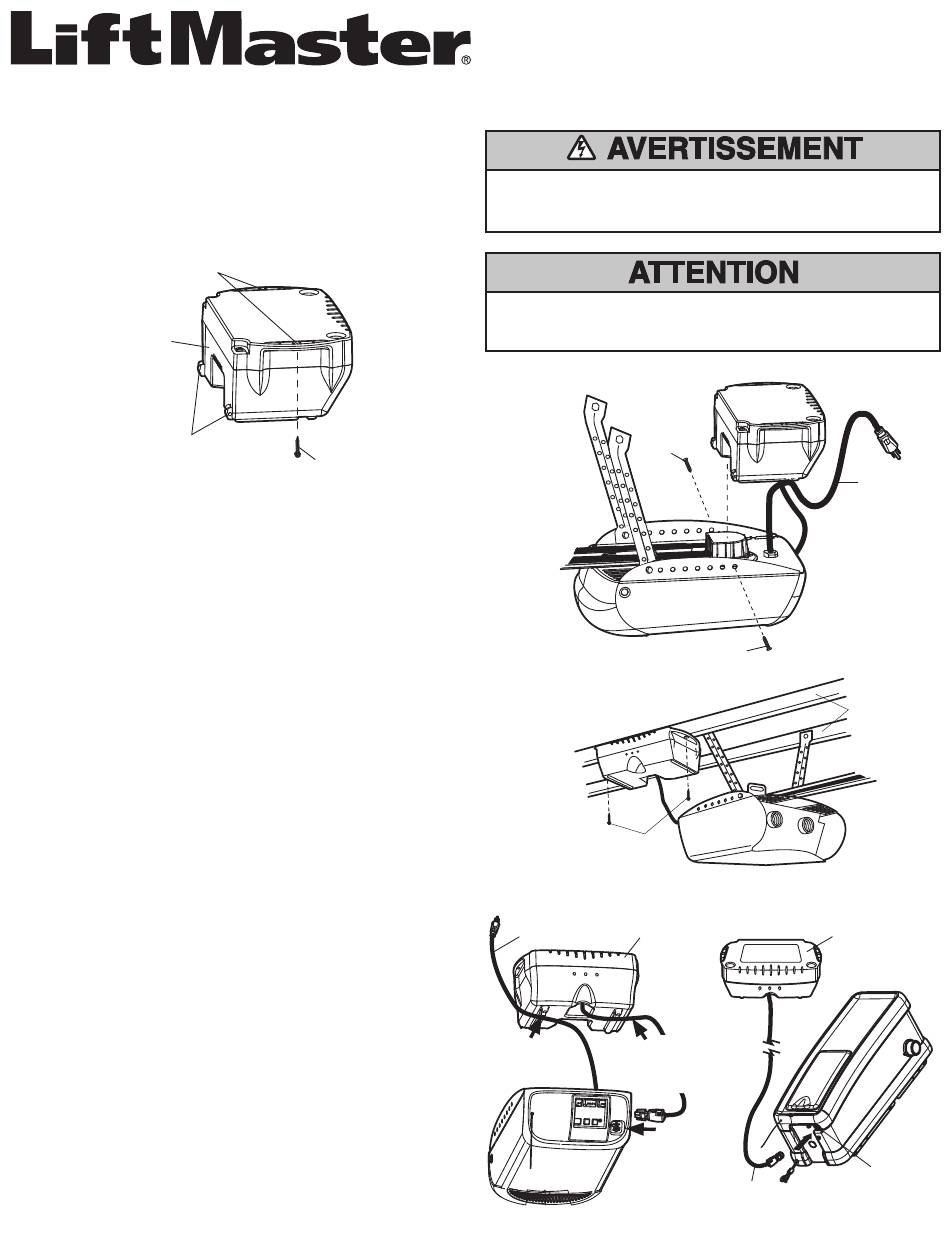

INSTALLATION
Le montage de système auxillaire de batterie de secours (BBU) peut se faire
selon deux méthodes. La BBU de secours peut être montée directement au-dessus
du moteur, ou fixée au support, juste au-dessus du moteur.
1. Montage de BBU directement au moteur.
Trous pour
montage au
plafond
Systeme auxillaire
de batterie de
secours (BBU)
Fentes pour vis -
Montage sur
châssis
• Placer BBU au-dessus du moteur. S'assurer que le cordon d'alimentation du
moteur est libre, et ne se trouve pas bloqué en dessous de la BBU. Ainsi placée
au-dessus du moteur, BBU doit être parfaitement stable. Modifier légèrement
l'emplacement de la cornière pour que celle-ci ne gène pas l'installation de la
BBU (Figure 1).
• Faire correspondre les deux fentes pour vis de la BBU aux trous du châssis
arrière
• Fixer la BBU sur chaque côté de la membrure de châssis à l'aide des vis de 3/4
po, fournies.
2. Montage de la BBU directement au support de structure.
• Après l'installation du moteur, la BBU peut être montée soit au plafond soit sur
un mur à un maximum de 3 pi (0,9 m) du moteur.
• Au besoin, placez la BBU sur un support structurel (solive de plafond ou
poteau mural) (Figure 2).
• Attachez la BBU au support à l'aide des orifices de fixation situés d'un côté ou
de l'autre du boîtier du système.
• Fixez la BBU avec les tire-fonds de 1 pouce 1/2 (fournies).
3. Connecter BBU au moteur.
• Débrancher le moteur de la prise de courant.
• Connecter le cordon de la BBU au connecteur se trouvant sur le côté droit du
panneau arrière du moteur. La BBU s'active, et toutes les diodes
électroluminescentes (LED) s'allument pendant trois secondes.
• La LED verte clignote pour indiquer que la BBU est en cours de chargement à
partir du moteur.
REMARQUE IMPORTANTE : L'installation de la BBU lorsqu'il est impossible
d'avoir de l'électricité (comme dans une maison en construction encore dépourvue
d'installation électrique) risque d'endommager la batterie. Débrancher la BBU
après l'avoir testée pour éviter de l'abîmer.
ATTENTION
Vis tire-fond de
1-1/2 de po
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
Système auxillaire de
batterie de secours
Pour prévenir toute possibilité de BLESSURE GRAVE ou d'ACCIDENT MORTEL
causés par électrocution, débrancher le moteur de TOUT la source de courant
et batterie AVANT de procéder au montage ou maintenance.
Munissez-vous TOUJOURS de gants de protection et de protection pour les
yeux quand vous travaillez sur une pile électrique ou sur un compartiment de
batterie.
Vis 3/4
de pouce
Vis 3/4 de pouce
Vis tire-fond de
1-1/2 de po
475LM Systeme auxillaire
Cordon
de batterie de secours (BBU)
d'alimentation
Passer le cordon
Retirez le câble du système de la
d'alimentation par
batterie de secours (BBU) de la
la fente de gauche
prise sur la droite de l'antenne.
Cordon de
la BBU
Modèle 475LM
ATTENT
Cordon
d'alimentation
AVERTISS
AVERTIS
Supports de
AVERTIS
structure
475LM Systeme
auxillaire de batterie
de secours (BBU)
Connecteur
de la BBU
Fil de la BBU
