Sommaire des Matières pour Mega 6020

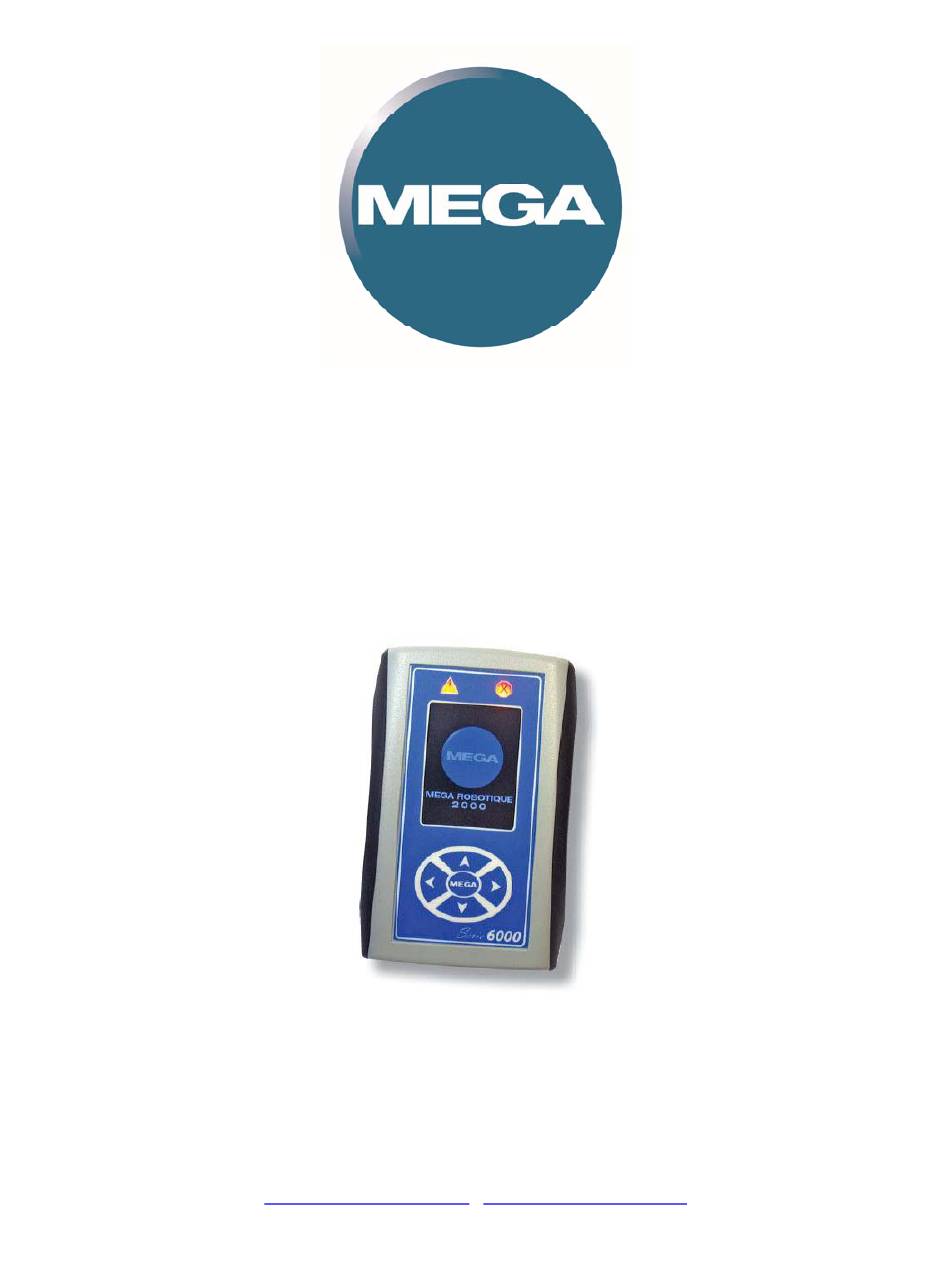

- Page 1 LIMITEUR DE PORTÉE POUR EXCAVATRICE Modèle 6020 GUIDE DE L’UTILISATEUR GROUPE ALLTECH – FOURNISSEUR AUTORISÉ DES PRODUITS MEGA C.P. 144, Vaudreuil‐Dorion, Québec J7V 5W1 Tél. : (450) 455‐0022 Tc. : (450) 455‐0204 info@groupealltech.com www.groupealltech.com...
- Page 2 L’appareil cherche donc à éliminer l’erreur humaine, responsable de plusieurs accidents sérieux et mortels. Application Le limiteur de portée modèle MEGA 6000 a été conçu pour une utilisation sur grues de type conventionnel ou sur excavatrice. Il peut être installé sur des machines de toutes marques et de tous modèles. Fonctionnement ...
- Page 3 Programmation du Limiteur de porté MEGA 6000 1. Limite de hauteur sur 360° La limite de hauteur est en fait une limite sur l’angle maximum de la flèche de la machine. On peut aussi considérer qu’il s’agit d’un plafond à une certaine hauteur fixe sur 360°. Pour programmer une limite de hauteur: 1. Utiliser les flèches “haut” ou “bas” pour sélectionner la ligne: “LIMITE HAUTEUR”. Flèche « haut » Flèche « bas » Figure 2 : Localisation des flèches « Haut » et « bas » Figure3 : Sélection de la ligne « limite hauteur » ...
- Page 4 2. Appuyer sur la touche du centre avec l’inscription “MEGA” pour confirmer votre sélection. Touche de sélection Figure 4 : Location de la touche de sélection 3. Placer le balancier (stick) et le godet (bucket) à leur position la plus élevée. Ajuster ensuite la flèche à la limite de hauteur voulue. Le Godet « Bucket » Le Balancier La Flèche « Stick » « boom » Figure 5 : Le balancier et le godet à leur position la plus élevée. 4. Appuyer sur la touche de sélection pour 5. Un décompte de 10 secondes vous enregistrer la position de votre limite permet de redescendre la flèche dans la haute. ...
- Page 5 2. Zone libre de rotation (2 murs) : La zone libre de rotation représente une zone sans aucune limite en hauteur. Elle est limitée par des murs de côté. Au‐delà de ces murs, la flèche n’a pas d’accès. Figure 6 : Représentation d’une zone libre de rotation Pour programmer une zone libre de rotation: 1. Utiliser les flèches “haut” ou “bas” pour sélectionner la ligne: “ZONE LIBRE”. Figure 7 : Sélection de la ligne « zone libre » ...
- Page 6 2. Appuyer sur la touche du centre avec l’inscription “MEGA” pour confirmer votre sélection. 3. Amener la flèche de l’excavatrice à l’intérieur de la zone de travail. 4. Effectuer une rotation vers le 1er mur et appuyer sur le bouton MEGA. 5. Déplacer la flèche vers le 2e mur en passant par la zone de travail et appuyer sur le bouton MEGA. 6. Un décompte de 10 secondes vous permet de revenir entre les 2 murs dans votre zone de ...
- Page 7 3. Limite de hauteur (entre 2 murs) + Zone libre ailleurs : Voici un exemple pratique de l’application d’une telle limite: Une pelle mécanique creuse une tranchée près des fils électriques et doit déposer le matériel dans un camion. Il est possible de programmer une limite de hauteur (un plafond) sous les fils électriques et une zone libre (non‐limitée en hauteur) où il y a chargement du camion. Voici comment procéder pour programmer une telle limite: 1. Utiliser les flèches “haut” ou “bas” pour sélectionner la ligne: “HAUTEUR+ZONE LIBRE”. Figure 8 : Sélection de la ligne « hauteur + zone libre » 2. Appuyer sur la touche du centre avec l’inscription “MEGA” pour confirmer votre sélection. ...
- Page 8 3. La première étape est de programmer une limite haute sous les fils. Placer le balancier (stick) et le godet (bucket) à leur position la plus élevée. Ajuster ensuite la flèche (boom) à la limite de hauteur sécuritaire sous les fils. 4. Appuyer sur la touche du centre avec l’inscription “MEGA” pour confirmer la position de la limite haute. 5. Faire une rotation vers le début de la zone libre (la zone que l’on veut sans limite de hauteur). 6. Appuyer sur la touche du centre avec 7. Faire une rotation vers la fin de la zone l’inscription “MEGA” pour confirmer la ...
- Page 9 4. Limite de hauteur variable avec 2 murs : Une limite variable signifie une limite en hauteur qui peut varier selon la position de la flèche sur la rotation (plafond variable). Selon la configuration de l’obstacle, on peut avoir besoin d’une limite à une certaine hauteur à un endroit et à une autre hauteur à un autre endroit. Pour programmer une limite de hauteur variable: 1. Utiliser les flèches “haut” ou “bas” pour sélectionner la ligne: “LIMITE HAUTEUR VAR.”. Figure 9: Sélection de la ligne «limite hauteur variable» ...
- Page 10 3. Tournez l’excavatrice à l’extrémité gauche ou droite de l’aire de travail. Placer le balancier (stick) et le godet (bucket) à leur position la plus élevée. Ajuster ensuite la flèche (boom) à la limite de hauteur voulue. 4. Appuyer sur la touche du centre avec l’inscription “MEGA” pour confirmer la position de la limite haute ainsi que la position du 1er mur. 5. Faites tourner l’excavatrice en abaissant la flèche pour éviter tout obstacle aérien (fils ou ...
- Page 11 Quelque soit la méthode de programmation : Lorsque l’excavatrice approchera à environ 5 pieds de la limite de plafond programmée, le voyant d’approche clignotera et l’avertisseur sonore s’activera de façon intermittente . Lorsque l’excavatrice approchera à environ 3° de la limite gauche ou droite, le voyant d’approche clignotera et l’avertisseur sonore s’activera de façon intermittente . Le voyant ...
- Page 12 Si l’une ou l’autre de ces limites est atteinte, le voyant limite s’allume et l’avertisseur sonore s’active de façon continue. La valve d’arrêt sera également déclenchée et l’excavatrice sera immobilisée. Pour reprendre l’opération de l’excavatrice, appuyez sur le bouton «MEGA», redescendez la flèche de l’excavatrice, et/ou tournez l’excavatrice en l’éloignant de ses limites programmées. Le voyant limite ...
- Page 13 Garantie : Les systèmes MEGA sont garantis pendant un an à partir de la date d’installation. Toutes pièces qui s’avéreraient défectueuses en raison d’un vice de matière ou de fabrication seront réparées ou remplacées par MEGA ROBOTIQUE. Le client doit assumer les frais de transport et de manutention ...
