GU I D E D' I NSTA LL AT I O N R A P IDE
Installation du Enphase Communications Kit 2
Le Communications Kit 2 (SKU : COMMS-KIT-02) permet une communication câblée entre l'IQ Gateway, l'IQ Battery 5P et l'IQ System Controller 3/3G.
✓
Le Communications Kit 2 doit être installé lorsqu'une IQ Battery 5P est utilisée avec l'IQ Gateway (autonome ou intégrée dans un
NOTE :
IQ Combiner 4/4C/3/3C/3-ES/3C-ES) au lieu d'un IQ Combiner 5/5C. L'IQ Combiner 5/5C intègre la fonctionnalité du Communications Kit 2
et ne nécessite donc pas de Communications Kit 2.
Lisez et suivez tous les avertissements et toutes les instructions de ce guide. Si vous avez besoin d'aide pour comprendre les concepts, la terminologie ou
les risques décrits dans ces instructions, adressez-vous à un électricien ou à un installateur qualifié. Ces instructions ne constituent pas une explication
complète d'un système d'énergie renouvelable. Toutes les installations doivent être conformes aux normes et codes locaux.

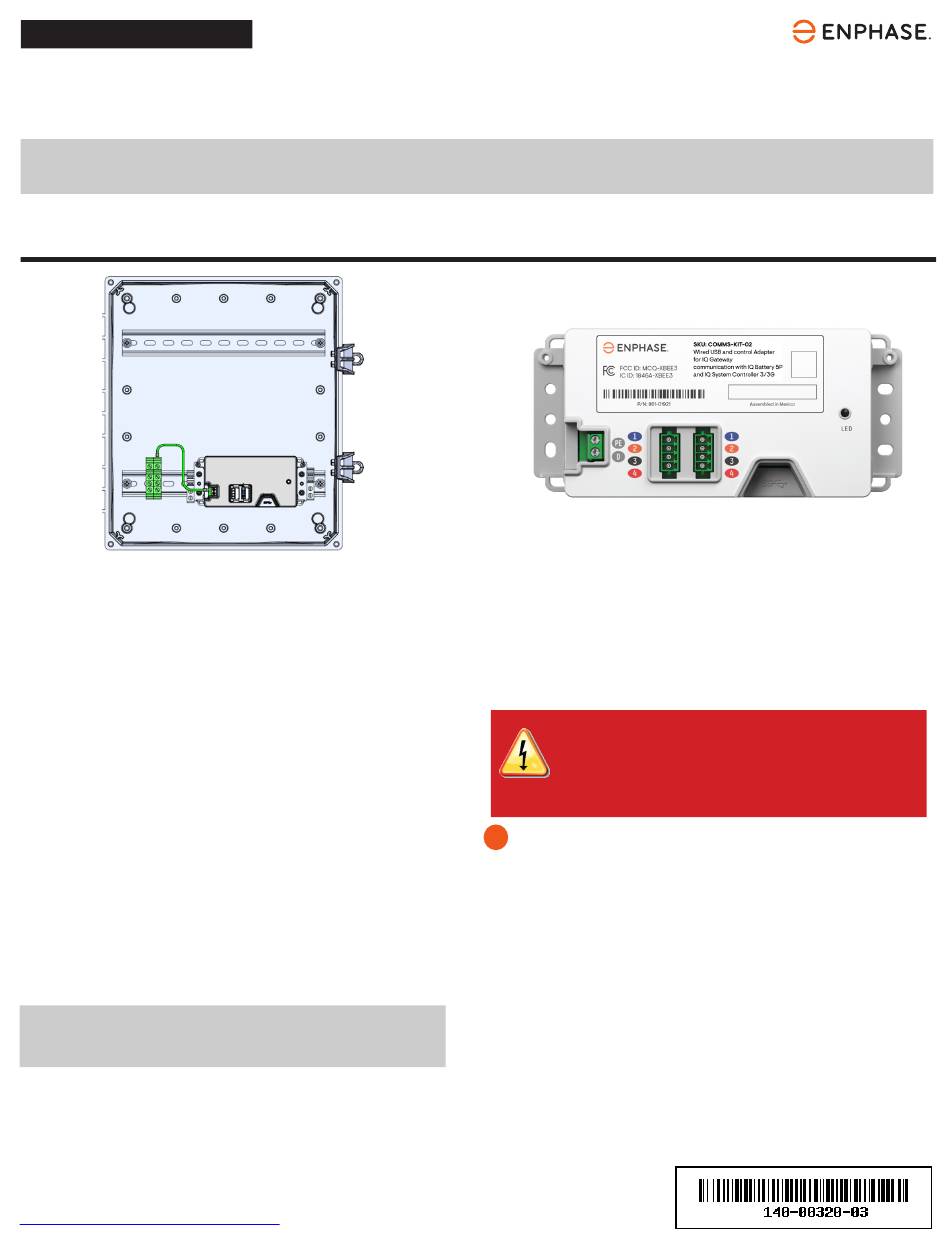

Figure 1 : Vue du boîtier du Communications Kit 2
CONTENU
Le Communications Kit 2 permet à l'IQ Gateway de communiquer avec
l'IQ Battery 5P et/ou l'IQ System Controller 3/3G via le câble de
commande.
Ce kit contient :
•
Boîtier NEMA 3R avec deux rails DIN montés.
•
Adaptateur de commande monté sur le rail din inférieur.
•
CT de l'IQ Battery (les fils doivent être raccordés aux bornes de
l'IQ Combiner, comme indiqué dans la section D de
l'IQ Combiner 5/5C QIG. Le CT doit être installé sur le fil de la ligne
2 de l'IQ Battery dans l'IQ System Controller 3 pour les systèmes
multimodes, l'IQ Combiner, ou le panneau pour les systèmes
interactifs avec le réseau).
•
Un - câble USB Type-C vers Type-A (40 cm/15 ¾ pouces).
•
Sac d'accessoires comprenant :
–
Attaches zip pour la gestion des fils.
–
Cavalier (pour court-circuiter les bornes d'alimentation L2
et L3 de l'IQ Gateway). Fourni avec ce produit pour faciliter
l'installation du système).
✓
Pour l'installation sur des sites contenant l'IQ Gateway
NOTE :
Metered, un Wago à 3 broches pouvant s'adapter aux ports
supportant des fils de 14 AWG doit être acheté séparément.
–
Deux collecteurs de contrôle préinstallés sur le kit (un
collecteur supplémentaire est fourni comme réserve).
Le câble USB relie l'adaptateur du Communications Kit 2 à l'IQ Gateway.
Il alimente également l'adaptateur du Communications Kit en tirant le
courant de l'IQ Gateway.
Le câble de contrôle est relié aux connecteurs détachables de l'adaptateur.
© 2024 Enphase Energy. Tous droits réservés. Enphase, les logos e et CC, IQ et certaines autres marques répertoriées sur
https:/ /enphase.com/trademark-usage-guidelines
dans d'autres pays. Données susceptibles d'être modifiées. 2024-05-24
(Modèle : COMMS-KIT-02)
sont des marques déposées d'Enphase Energy, Inc. aux États-Unis et
Figure 2 : Adaptateur de contrôle
INSTALLATION
La section sur l'installation est divisée en trois parties.
1 )
Préparation
2 )
Installation et câblage du produit
3 )
Câblage de contrôle (CTRL) entre les composants du système et
le Communications Kit 2
DANGER! Risque de choc électrique. Toutes les sources
d'alimentation de l'équipement en cours d'entretien doivent
être déconnectées à l'extérieur de l'appareil. En particulier,
le système de stockage peut mettre des conducteurs sous
tension, de sorte que les circuits de stockage doivent Toujours
être isolés par un disjoncteur ou déconnectés avant toute
intervention sur une partie quelconque du système.
Préparation
1
•
Le boîtier du Communications Kit 2 doit avoir accès à une barre de terre.
•
Identifiez la conception de votre système à partir de la section sur
le câblage du système ci-dessous. L'installation du câblage de
commande varie en fonction de la conception du système. Vous
pouvez identifier le câblage du Communications Kit en fonction de la
façon dont le système sera câblé.
•
Identifiez un emplacement vertical où le boîtier peut être monté.
Gardez à l'esprit les dimensions du boîtier lors de la recherche d'un
emplacement.
•
Il est recommandé de mettre le système hors tension avant de
commencer afin de garantir la sécurité lors de l'utilisation à proximité
d'équipements électriques et de câbles d'alimentation.
•
Assurez-vous que vous disposez des outils suivants pour l'installation :
–
Perceuse (nécessaire pour percer les trous pour le conduit).
–
Tournevis, pinces et clé dynamométrique.
