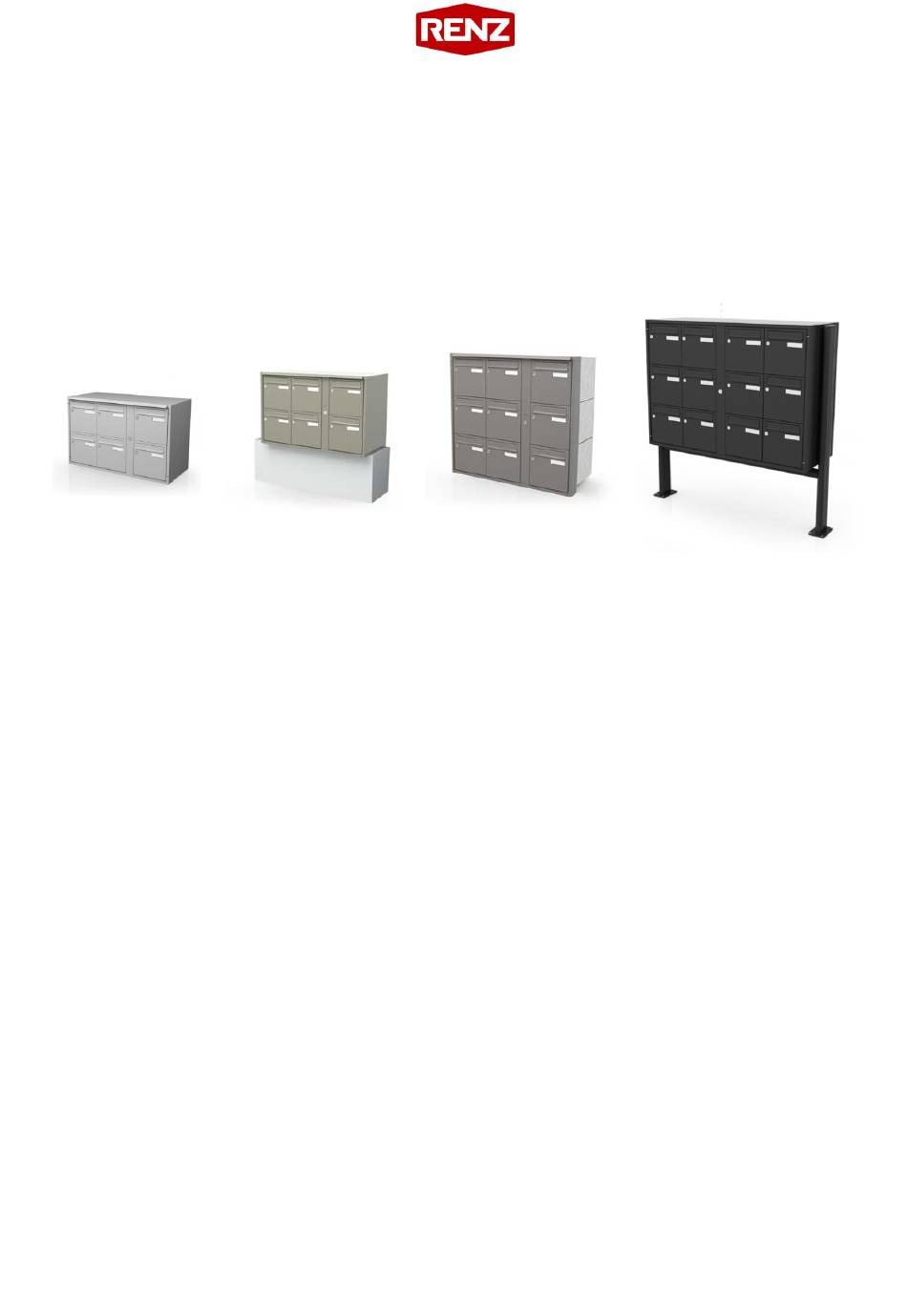

boîtes aux lettres collectives & individuelles
notice de montage et de mise en service
à conserver pour s'y référer ultérieurement
Sommaire
pack
loi handicap et poids
fixation murale
fixation en encastrement
hauteur de pose
fixation sur piétements
option éclairage
profils Casaque
mise en service
le service Renz
totems & mobilier de hall
Classica
+
de mise en service
Réf. : 2599 01 ZE
p. 2
p. 3
p. 4
p. 6
p. 8
p. 9
p. 11
p. 12
p. 14
p. 16
Publicité
Sommaire des Matières pour Renz Classica H2
- Page 1 6 fixation en encastrement p. 8 hauteur de pose p. 9 fixation sur piétements p. 11 option éclairage p. 12 profils Casaque p. 14 mise en service p. 16 le service Renz Réf. : 2599 01 ZE...
- Page 2 Pack de mise en service pour encore plus de service, nous vous livrons avec votre ensemble de boîtes aux lettres Courriel le pack de mise en service comprenant :...
- Page 3 La pose de votre ensemble de boîtes aux lettres Classica Renz doit être conforme à la loi pour « l’égalité des chances, la participation et la citoyenneté des personnes handicapées ». Cette loi concerne les logements neufs dont le permis de construire est postérieur au 1 janvier 2007.
- Page 4 montage de l’ensemble Fixation murale Au dos de l’ensemble, retirer à l’aide d’une tenaille les rivets plastiques fixant le support mural. Positionner le support au mur et le fixer par vissage en respectant les hauteurs de pose recommandées*(voir page 8). (vis non fournis)
- Page 5 Dans tous les cas, pensez aux efforts et contraintes de toutes natures : climatiques, vandalisme… RENZ préconise une installation de la face avant sans exposition directe à la pluie. Les boîtes aux lettres doivent être installées en bordure de l’accès public.
- Page 6 Dans tous les cas, pensez aux efforts et contraintes de toutes natures : climatiques, vandalisme… RENZ préconise une installation de la face avant sans exposition directe à la pluie. Les boîtes aux lettres doivent être installées en bordure de l’accès public.
- Page 7 Dans tous les cas, pensez aux efforts et contraintes de toutes natures : climatiques, vandalisme… RENZ préconise une installation de la face avant sans exposition directe à la pluie. Les boîtes aux lettres doivent être installées en bordure de l’accès public.
- Page 8 Hauteur de pose : Hauteurs de pose prévues par les normes NF D 27-404/405 Classica 1045mm 760mm 475mm 190mm 1370mm 1655mm 1655mm 1655mm...
- Page 9 Fixation sur piètement : Vider l’ensemble de son contenu : -Clés (sur tableau de clés) -Rondelles -Vis -Plaquettes d’appui -Entretoises Pour désolidariser l’ensemble de sa palette de transport, retirer les vis de fixation situées au centre des alvéoles inférieures. Retourner l’ensemble et le poser, face supérieure sur les cornières de protection. Visser les piétements sur l’ensemble : 2 vis M6-40 et 2 entretoises sont nécessaires à...
- Page 10 Fixation sur platines : Les platines doivent être montées sur les pieds à l’aide des vis M10-40 (2 par pied - fournies). Dresser l’ensemble et visser solidement les platines sur un socle bien plat à l’aide de 8 vis ou autres moyens de fixation appropriés aux matériaux (non fournis) Fixation par scellement : Sceller les piétements d’environ 400 mm dans un socle de béton de taille...
- Page 11 Option éclairage Raccordement de l’éclairage (à réaliser par un professionnel) : Retirer le cache central situé entre les boîtiers afin d’accéder au transfo, Connecter les câbles au transfo d’après le marquage indiqué, Remettre le cache central Raccorder l’ensemble de boîtes aux lettres à la terre à...
- Page 12 Profils Casaque Ordre de montage des profils Casaque : Profils supérieurs et inférieurs en recouvrement sur les profils latéraux Eléments de fixation fournis : vis auto-perçantes...
- Page 13 montage Votre ensemble est désormais installé. Les alvéoles sont accessibles grâce à la clé fournie avec la serrure provisoire. Les clés des portes sont suspendues et rangées de façon à représenter la configuration de votre ensemble de boîtes aux lettres. Ce tableau de clés est placé...
- Page 14 mise en service mise en place du porte-nom intérieur Inscrire vos coordonnées Ouvrir l’ensemble et sortir Localiser les griffes de (caractères : 10mm environ de le sachet contenant les support du porte-nom. et glisser le porte- hauteur) porte-noms (étiquette+ nom complet dans le protection transparente).
- Page 15 Notes...
- Page 16 Tél. : 03 87 98 98 13 Fax : 03 87 26 23 70 Fax : 03 87 26 23 72 Fax : 03 87 26 23 73 ccasula@renz-net.fr jleroy@renz-net.fr ajohann@renz-net.fr RENZ I 1 rue des Ecrivains - 57915 Woustviller I www.boitesauxlettres.fr I contact@renz-net.fr...
