Quatro iVS-9XX-16 Manuel D'utilisation Et D'entretien page 16

Remplacement des brosses pour les appareils IVAC TWIN: Il est fortement recommandé de remplacer les 2
moteurs ou les 2 brosses en même temps afin que leur degré d'usure demeure le même.
Instructions pour le remplacement du moteur
LAISSER LE MOTEUR REFROIDIR PENDANT 45 MINUTES AVANT DE PROCÉDER À L'ENTRETIEN
1- Débrancher le cordon d'alimentation électrique et retirer le panneau d'accès.
2- Débrancher les fils et couper les attaches.
3- Retirer les écrous de fixation et le boulon de verrouillage qui retiennent le moteur en place
4- Retirer le support de retenue du vieux moteur. Noter le sens (orientation) du support de retenue.
5- Installer le support de retenue sur le nouveau moteur. Voir l'illustration ci-dessous:
CECI EST PARTICULIÈREMENT IMPORTANT POUR LES MOTEURS "INFINITY". Si le support de retenue du moteur est
installé incorrectement, un court-circuit occasionné par le contact de la brosse avec le support de retenue peut se
produire. La brosse incurvée doit être visible tel qu'illustré sur l'image 2.

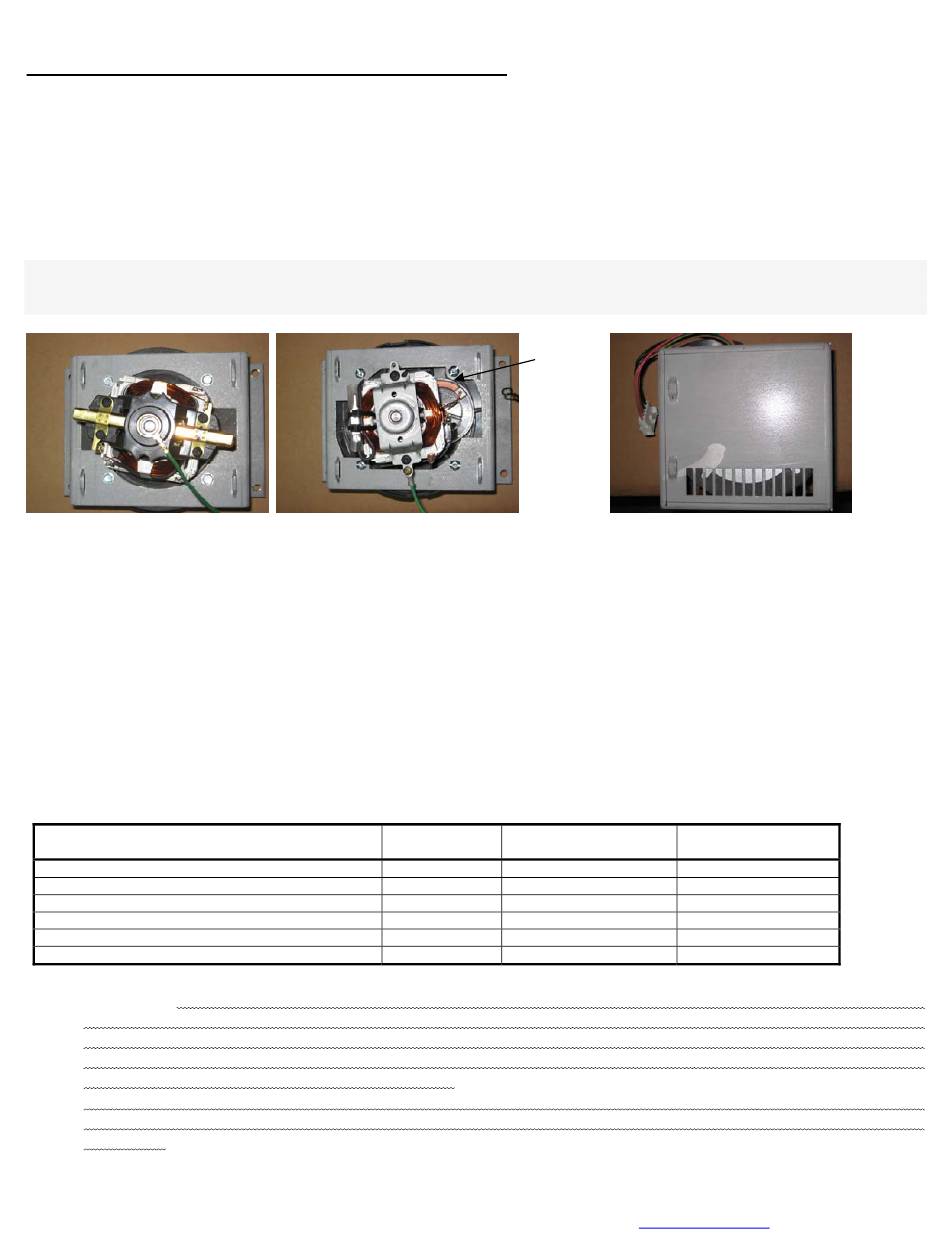

Image 1 : Moteur "Quick Change" Image 2 : Moteur "Infinity"
6- Remettre l'ensemble moteur en place et rebrancher les fils. Installer de nouvelles attaches.
7- Remettre en place le panneau d'accès et procéder à la Remise à zéro de l'alarme ''Service Motor(s)''. La remise à zéro doit
être effectuée même si L2 n'est pas allumé sinon l'alarme ''Service Motor(s) '' ne fonctionnera pas correctement.
 S'assurer que le panneau d'accès est fermé
 Brancher le cordon d'alimentation électrique à la prise de courant
 Appuyer et maintenir enfoncées les flèches SPEED UP & DOWN simultanément jusqu'à ce qu'un ''bip'' se fasse entendre.
 Maintenir enfoncées pendant 10 secondes ou jusqu'à ce que le ''bip'' se fasse entendre de façon continue.
Relâcher les flèches.
 Vous êtes maintenant dans le MENU DE RÉINITIALISATION et le témoin lumineux "System ON" (L1) clignote rapidement.
 Appuyer sur la flèche SPEED DOWN (2 fois) jusqu'à ce que le témoin lumineux "Service Motor(s)"
CLIGNOTE.
 Appuyer et maintenir enfoncé le bouton POWER alors que le témoin lumineux "Service Motor(s)" CLIGNOTE et l'appareil
fait entendre un ''BIP'' de façon continue. Relâcher lorsque le témoin lumineux cesse de clignoter et que l'appareil cesse
d'émettre un ''BIP'' de façon continue.
Moteurs de replacement
120V "Quick Change" (iVS,iV & iVT)
230V "Quick Change" (iVS,iV & iVT)
120V "Infinity" (iVSL, iVL, iVTL)*
230V "Infinity" (iVSL, iVL, iVTL)*
120V Brushless (iVTB)
230V Brushless (iVTB)
*TOUJOURS remplacer les 2 moteurs au même moment pour un appareil iVT afin que leur degré d'usure demeure le même.

En cas de production à grande échelle ou usage continu sur une base régulière, les brosses sur les moteurs
''INFINITY'' peuvent s'user avant l'expiration de la garantie d'un an. Veuillez noter que l'usure prématurée
des brosses dans ces cas particuliers n'est pas couverte par notre garantie. La durée de vie utile du moteur
est étroitement liée au nombre d'heures d'utilisation et à l'entretien des filtres. Ils sont conçus pour être
remplacés après 2000-3000 heures d'utilisation.

Dans de rares cas, la durée de vie utile du moteur peut être inférieure à 2000 heures.
habituellement causé par une utilisation du système sous haute pression (filtres sales) pour une période
prolongée.
------------------------------------------------------------
30 Hymus Boulevard, Montreal, Quebec, H9R 1C9
# de pièce
AB001
AB002
AR175
AR176
AR165
AR166
We Make Clean Air
Tel.: (514) 630-4444 Fax: (514) 630-4454 website:
Brosse
incurvée du
moteur
''Infinity''
Image 3: Moteur ''Brushless''
Quantité requise
iVac Slimline & iVac
1
1
1
1
S/O
S/O
----------------------------------------------------------
www.QUATRO-air.com
QUATRO
Air Technologies Inc.
Quantité requise
iVac Twin
*2
*2
*2
*2
1
1
Ceci est
