Vis à billes
ATTENTION AUX CABLES / FILS ELECTRIQUES
Ne pas oublier de faire une géométrie de la broche après le
remontage de l'équerre
CHARLYROBOT – B.P. 22 – 74350 CERNEX (04.50.32.80.00 2 04.50.44.00.41

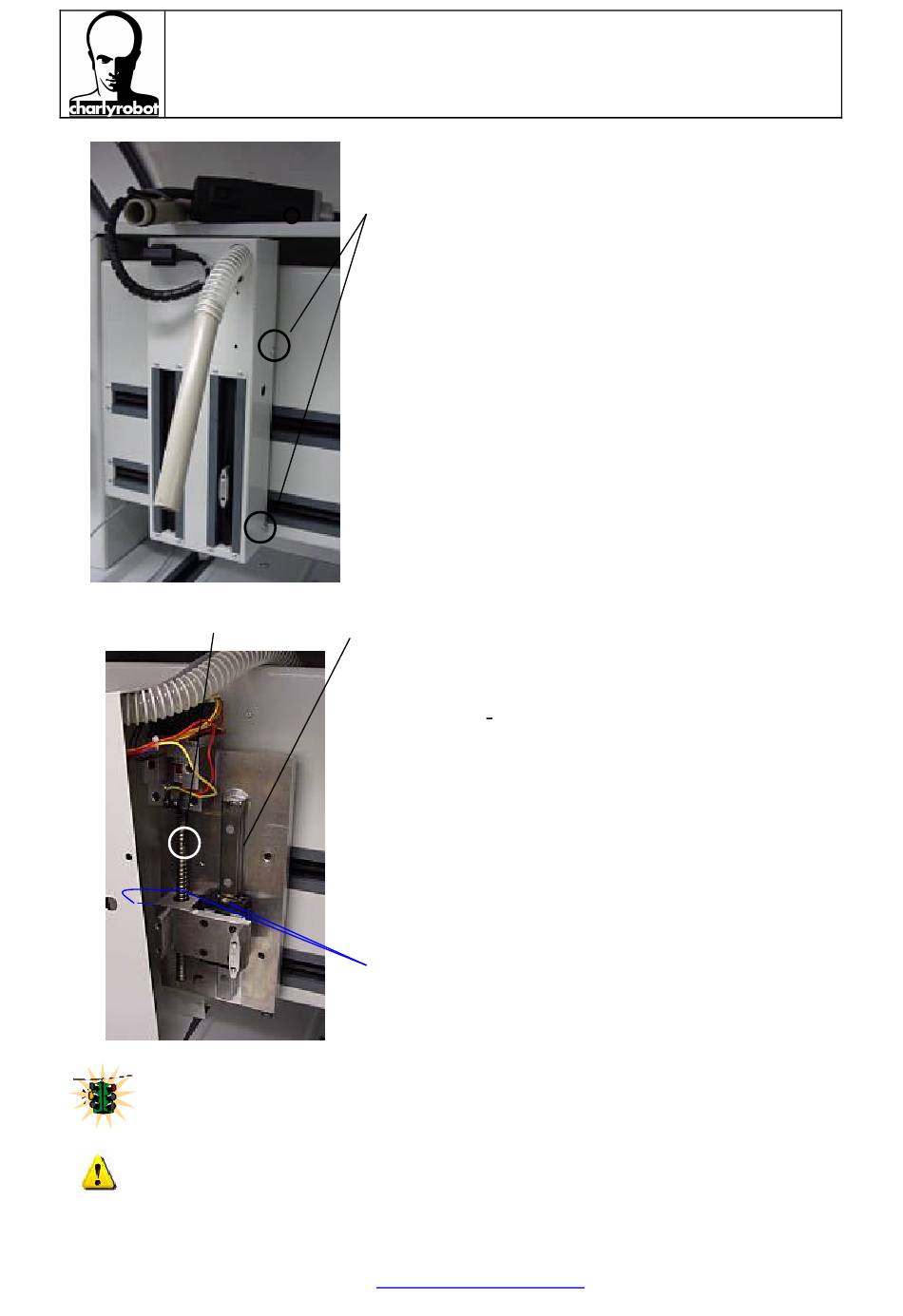

Notice de nettoyage pour
Charly4U et Charly2U
1. Desserrer les vis qui maintiennent le carter
protégeant l'axe Z (2 de chaque coté) avec la clef
BTR n°4.
2. Déposer ensuite le carter et le positionner en
l'appuyant sur le moteur ( voir photo suivante)
Glissière
1. Nettoyer la vis à billes de l'axe Z ainsi que la
glissière à l'aide du pinceau et du white spirit.
2. Bouger le chariot sur son axe pour bien dégager la
poussière à l'intérieur de la douille. Répéter
l'opération plusieurs fois jusqu'à obtenir un
mouvement fluide de l'axe.
3. Essuyer l'axe pour enlever le white spirit, utiliser si
vous en êtes équipé l'air comprimé, le résultat n'en
sera que meilleur.
4. A l'aide de la pompe, graisser le patin de la glissière
ainsi que la douille de la vis à billes.
.
E-mail :
charlyrobot@charlyrobot.com
N° 200378
page 13
