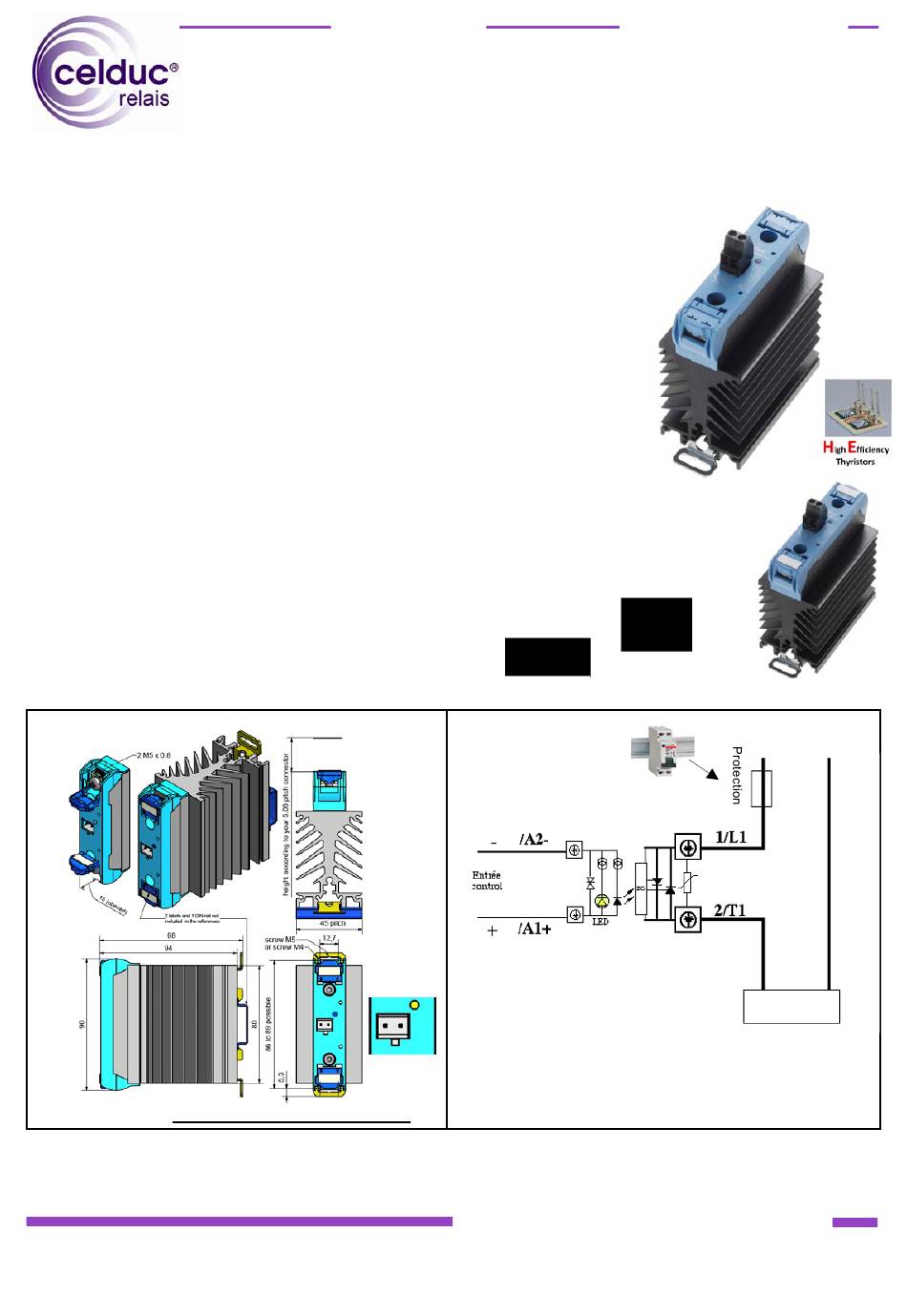

Celduc celpac 2G SUM867070 Mode D'emploi

→ Contacteur statique largeur 45mm prêt à l'emploi.
Relais synchrone spécialement adapté à la plupart des charges.
45mm Solid State Contactor for space-saving design.
Ready to use with its heatsink
Zero Cross Solid State Relay especially designed for most types of loads.
→ Sortie thyristors technologie TMS
24 à 600VAC 75A (max 50A). Modèle fort I²t > 6000A²s pour protection par disjoncteur.
Limitation du courant (22/32A) par le dissipateur: voir courbe thermique.
Haute Immunité et Protection de la tension de sortie par varistor.
Très faible niveau de synchronisme.
Back to back thyristors on output with TMS
24 to 600VAC 75A (max 50A). High I²t model > 6000A²s for MCB
(Miniature Circuit Breaker) protection.
High Immunity and output voltage protection by VDR.
Very low zero cross level
→ Large plage de contrôle: 3,5 - 32VDC avec un courant de commande régulé.
Connecteur de commande débrochable en 2 points
LED de visualisation sur l'entrée de couleur jaune.
Protection aux surtensions sur l'entrée intégrée.
Large control range: 3.5-32VDC with input current limiter.
2 points pluggable control connector. Yellow LED visualization on the input.
Input over-voltage protection.
→ Protection IP20 par volets amovibles sur les bornes.
Etiquette repère disponible en option.
IP20 protection by removable flaps on terminals with optional labels
→ Construit en conformité aux normes IEC/EN60947-4-3
et EN60950/VDE0805 ; IEC 60335-1/ VDE0700-1 ; UL-cUL
Designed in conformity with IEC/ EN60947-4-3
and EN60950/VDE0805 ; IEC 60335-1/ VDE0700-1 ; UL-cUL
Dimensions :
CAD documents:
www.celduc-relais.com/uk/plan3d.asp
2
(*) TMS =Thermo Mechanical Stress Solution
P P P P r r r r o o o o u u u u d d d d t t t t o o o o s s s s e e e e r r r r v v v v e e e e y y y y o o o o u u u u
All technical caracteristics are subject to change without previous notice.
Caractéristiques sujettes à modifications sans préavis.
celpac
Contacteur statique monophasé
de puissance
Single phase Power Solid contactor
2(*)
permettant une longue durée de vie:
2 (*)
technology with a long lifetime expectancy:
3/A1+ 4/A2-
®
2G
Install it & Forget it!
FILE Nr. E69913
1/L1 et 2/T2 peuvent être inversés
1/L1 and 2/T1 can be swapped
LED
Le relais doit être monté sur dissipateur thermique.
SSR must be mounted on heatsink
celduc
r e
S/MON/SUM867070/E/04/03/2013
SUM867070
Output: 24-510VAC 45A (*)
Input : 3.5-32VDC
(*) 30A@ 40°C AC-51
UL 27A
see derating curve
Livré avec conecteur de
commande et volets /
delivered with control
connector and flaps
Avec étiquette de repèrage
With optional labels
l a i
page 1 / 5F/GB
Secteur AC /
AC Mains
Charge / Load
®
s
