Instructions de montage pour Basic
Carrier
GB Fitting Instructions for Basic Carrier
GB
GB
GB
x 4
x 4
Revision No:
1.2B
x 4
1
Fitting Kit
x 1
K340
x 4
Publicité
Manuels Connexes pour Whispbar K340
Sommaire des Matières pour Whispbar K340

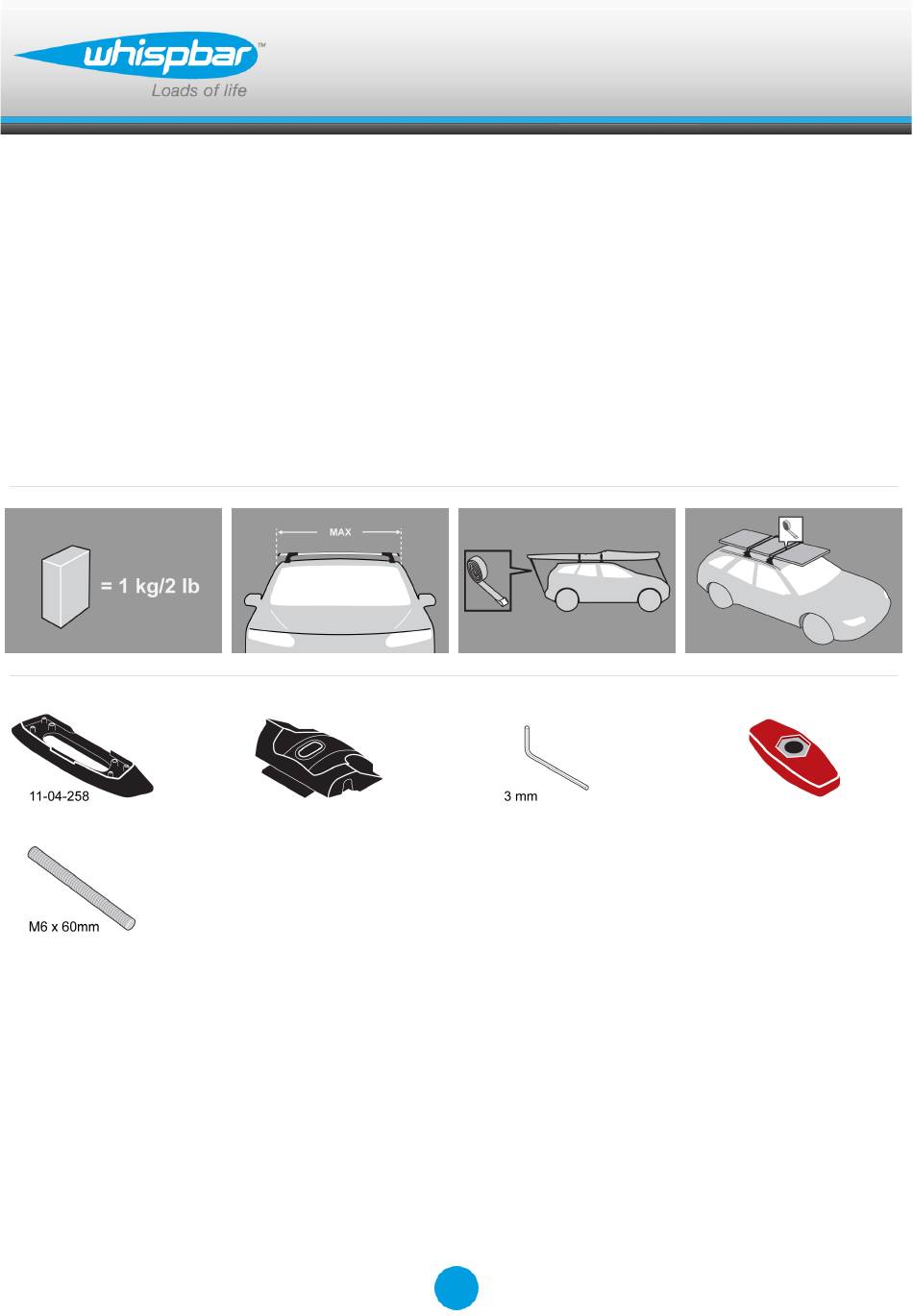

- Page 1 K340 Fitting Kit ES Instrucciones de montaje para el sistema de transporte. F F F F Instructions de montage pour Basic Carrier GB Fitting Instructions for Basic Carrier Revision No: 1.2B...
