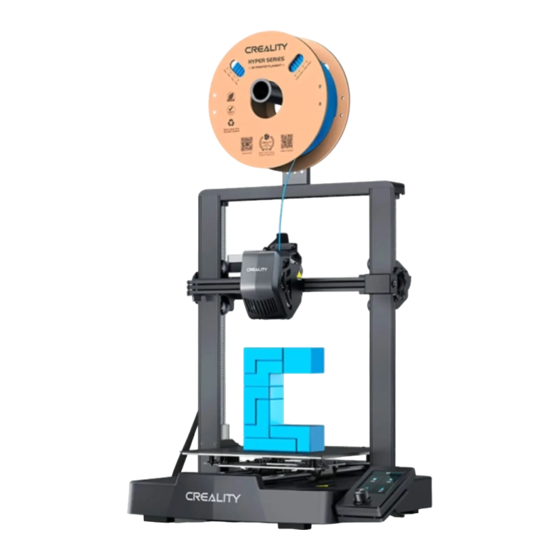

- Page 1 Créer des réalités, réaliser des rêves Ender-3 V3 SE Ender-3 V3 SE Manuel d'utilisation de l'imprimante 3D V1.1...
- Page 2 Creality est toujours prêt à vous fournir des services de haute qualité. Si vous rencontrez des problèmes ou avez des questions lors de l'utilisation de nos produits, veuillez utiliser les coordonnées à la fin de ce manuel pour nous contacter.
- Page 3 Mode d'emploi 1. N'utilisez pas cette imprimante par des méthodes ou des opérations qui ne sont pas décrites dans ce manuel. Cela pourrait entraîner des blessures accidentelles ou des dommages matériels. 2. Ne placez pas cette imprimante à proximité de matériaux inflammables, de matériaux explosifs ou de sources de forte chaleur. Veuillez placer cette imprimante dans un environnement ventilé, frais et peu poussiéreux.
- Page 4 Contenu 1. À Propos de l'Imprimante 01-01 ················································································· 2. Liste des Pièces 02-02 ························································································ 3. Procédure d'Assemblage 03-06 ················································································· 03-03 ···················································································· 3.1 Cadre du portique 3.2 Écran d'affichage 04-04 ···················································································· 05-05 ··················································································· 3.3 Support à matériau 3.4 Câblage de l'équipement 06-06 ···············································································...
- Page 5 1. À Propos de l'Imprimante Plate-forme d'impression Tendeur de l'axe X Engrenage de régulation Coupleur de tension Écran d'affichage Kit d'axe X Moteur de l'axe Z Port de type C Support de l'axe X Kit d'extrudeuse Bouton rotatif Emplacement pour carte de stockage Assemblage du support Prise de courant...
- Page 6 2. Liste des Pièces Composant de base Cadre du portique Composant de l'écran Assemblage du d'affichage support à matériaux Kit d'accessoires Vis à tête cylindrique à six pans Vis à tête cylindrique à Vis à tête cylindrique à Vis à tête cylindrique à creux avec rondelle élastique six pans creux six pans creux...
- Page 7 3. Procédure d'Assemblage 3.1 Cadre du portique ① Placez le cadre du portique dans la fente de la base, serrez-le d'abord avec des vis M3*14 en alignant les trous depuis le bas, puis utilisez des vis M3*8 p our le fixer en place depuis l'extrémité arrière du cadre du portique de la même manière. Utilisez des vis M3*14 Vue du fond Utilisez des vis M3*8...
- Page 8 3. Procédure d'Assemblage 3.2 Écran d'affichage ① Placez l'écran d'affichage sur le côté droit de l'assemblage inférieur, alignez les trous de vis et fixez-les avec des vis M4*10, puis connectez le câblage de l'écran ; ① Conseils：Le logement de la carte sur le côté...
- Page 9 3. Procédure d'Assemblage 3.3 Support à matériau ① Fixez l'assemblage du porte-matériaux au cadre du portique, alignez les trous de vis et bloquez-le avec des vis M5*8 ; ①...
- Page 10 3. Procédure d'Assemblage 3.4 Câblage de l'équipement ① D'abord, insérez le câble d'extrusion dans la carte d'adaptation de l'extrudeuse, puis fixez-le à l'aide du Carte d'adaptation clip de fixation FFC ; de l'extrudeuse Moteur de l'axe X ④ Mettez l'appareil sous tension ②...
- Page 11 4. Guide de mise sous tension L'interface actuelle est présentée à titre de référence uniquement. En raison de la mise à niveau continue des fonctions, elle sera soumise à la dernière interface utilisateur du logiciel/micrologiciel publiée sur le site officiel.
- Page 12 5. Fonctionnement et Utilisation 5.1 Chargement du filament Chargement manuel POUSSER ② Appuyez doucement sur la pince d'extrusion ① Avant l'impression, coupez l'avant du et insérez le filament redressé à travers le filament à 45° et rompez-le droit ; trou jusqu'au bas de la rupture thermique. Comment remplacer le filament ? Retirez rapidement les filaments et introduisez les nouveaux filaments après avoir préchauffé...
- Page 13 5. Fonctionnement et Utilisation 5.1 Chargement du filament Alimentation automatique...
- Page 14 5. Fonctionnement et Utilisation 5.1 Chargement du filament Retrait automatique Conseils: Pendant le processus de rétractation, il peut y avoir une certaine extrusion de filaments, ce qui est un phénomène normal.
- Page 15 5. Fonctionnement et Utilisation 5.2 Mise à niveau Sélectionnez « Mise à niveau » à l'aide du bouton et attendez la fin de l'opération de mise à niveau automatique ; Nozzle Auto Z offset Valeur affichée en vert : indique que la plate-forme est de niveau ; Valeur affichée en bleu : indique que la plate-forme est relativement de niveau ;...
- Page 16 5. Fonctionnement et Utilisation 5.3 Préchauffage de l'imprimante Effectuez le préchauffage du PLA/TPU en sélectionnant « Préparer » à l'aide du bouton ; Paramètres d'impression officiellement recommandés pour le filament Boîte sèche Distance de Vitesse Vitesse du Vitesse Température maximale Température Couvercle de Filament du lit chauffant de la buse...
- Page 17 5. Fonctionnement et Utilisation 5.4 Installation du Logiciel et Découpage ※ Installez le logiciel de découpe Creality Print en ouvrant les données aléatoires sur la carte de stockage. ※ Connectez-vous au site web pour télécharger et installer le logiciel : https://www.crealitycloud.com/software-firmware/software?type=7 ①...
- Page 18 5. Fonctionnement et Utilisation ⑤ Sélectionnez le type de filament ⑥ Modifiez la configuration des paramètres puis cliquez sur « Tranche » Preservation ⑦ Une fois le découpage terminé, les fichiers gcode sont générés, puis cliquer sur « Exporter vers le local » pour les enregistrer sur la carte de stockage;...
- Page 19 5. Fonctionnement et Utilisation 5.5 Impression des Fichiers ② Sélectionnez « Imprimer »; ③ Sélectionnez le fichier à imprimer; ① Insérez la carte de stockage dans le logement de la carte; Remarque: 1. Pour obtenir davantage de détails sur l'utilisation du logiciel, veuillez vous reporter au manuel d'utilisation du logiciel de tranchage qui se trouve sur la carte mémoire.
- Page 20 5. Fonctionnement et Utilisation Si la première couche d'impression est en surpression ou n'adhère pas à la plate-forme, vous devez utiliser le bouton pour sélectionner le réglage, ajuster la compensation de l'axe Z, de sorte que la plate-forme d'impression et la buse s'ajustent autant que possible, et cliquer sur OK pour lancer l'impression. Pour l'effet de nivellement, veuillez vous référer à...
- Page 21 5. Fonctionnement et Utilisation ④ Impression... ⑤ L'impression peut être interrompue en ⑥ Cliquer sur « OK » lorsque l'impression cas de situation inattendue pendant est terminée. l'impression;...
- Page 22 6. Entretien de l'Équipement 6.1 Dépose et entretien de la plaque de la plate-forme ② En cas de présence de filaments résiduels ③ ① a. Lorsque l'impression est terminée, attendre que la En cas de mauvais collage de la première plaque de la plate-forme refroidisse avant de retirer la couche du modèle, il est recommandé...
- Page 23 6. Entretien de l'Équipement 6.3 Remplacement de la buse ① ② Retirez l'ancienne buse ; ③ Montez une nouvelle buse; ④ Retirez le couvercle de Montez le couvercle protection en silicone; de protection en silicone. MISE EN GARDE : 1. Pour remplacer la buse, il faut d'abord la préchauffer; 2.
- Page 24 6. Entretien de l'Équipement 6.4 Dépannage Description du problème Causes possibles N°. 1) Filaments non chargés en place; Pas d'extrusion de filaments au 2) Planification de l'extrudeuse; début de l'impression 3) Bourrage de filaments. 1) Diamètre incorrect des filaments; Extrusion insuffisante 2) Le débit est trop faible, veuillez réajuster les paramètres de tranchage.
- Page 25 Récupération en cas de perte d'alimentation Méthode d'impression Impression de carte de stockage Format de fichier STL/OBJ/3MF/AMF Creality print/Cura 5 et versions ultérieures/Simplify3D Logiciel de découpage Systèmes d'exploitation Windows/Mac OS/Linux 中文/ English/ Español/ Deutsche/ Français/ Pусский/ Português/ Italiano/ Türk/ 日本語 Langue...
- Page 26 8. Câblage du Circuit Ventilateur normalement Câble méplat souple 10P Câble méplat souple 30P Emplacement pour carte de stockage ouvert Port du moteur de l'axe Z Détection de filaments Port de type C Fusible DC 24V Port d'affichage LCD Lit chaud Interface avec le Port d'affichage du bouton Port de la thermistance du lit chaud...
- Page 27 Due to the differences between different machine models, the actual objects and the images can differ. Please refer to the actual machine. The final explanation rights shall be reserved by Shenzhen Creality 3D Technology Co., Ltd. 18th Floor, JinXiuHongDu Building, Meilong Road, Xinniu Community, Minzhi Street, Longhua District, Shenzhen City, China.
