3361

Caméra Thermique

Infrarouge Polyvalente

Sommaire des Matières pour Innova 3361

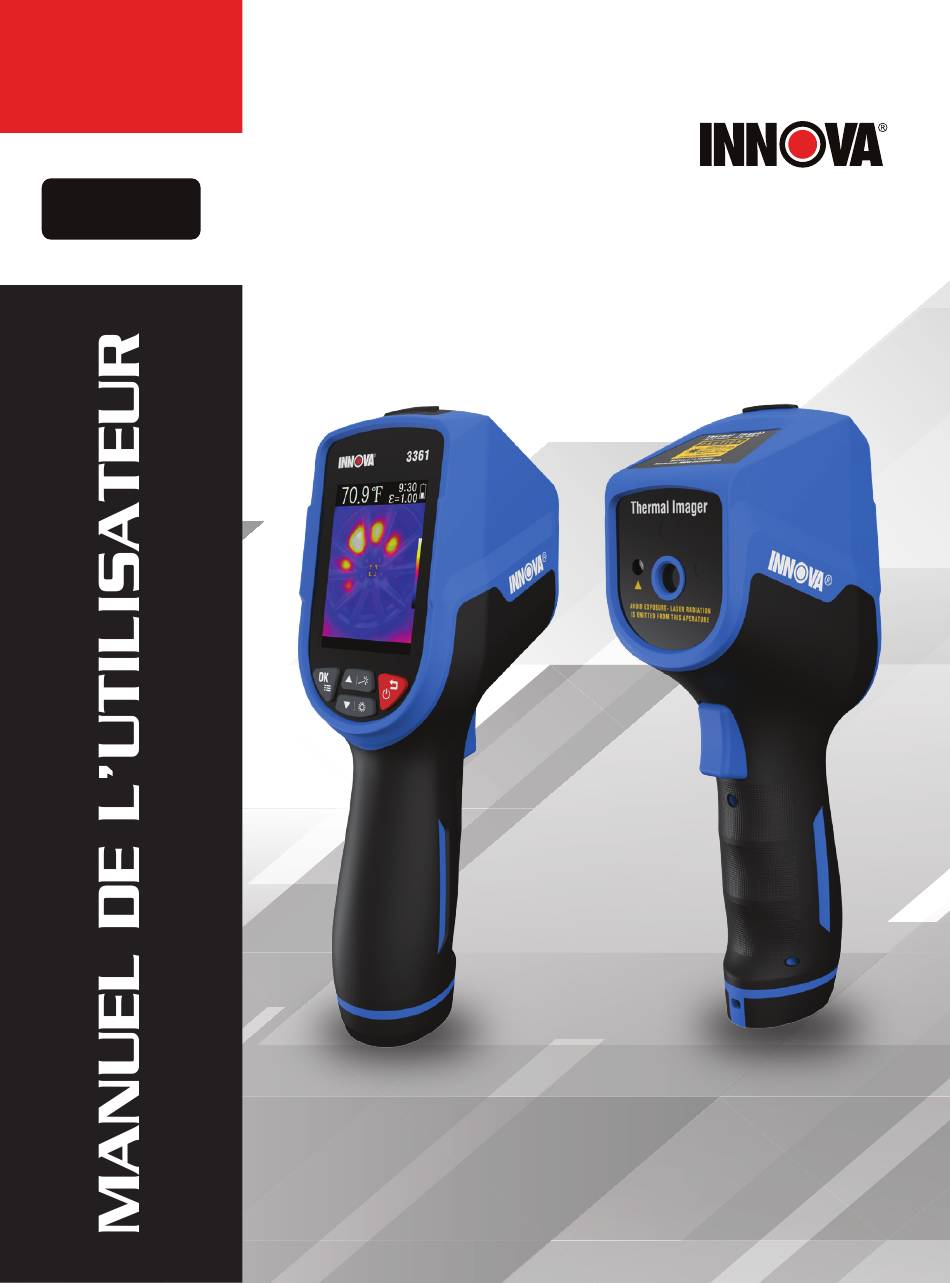

Page 1 3361 Caméra Thermique Infrarouge Polyvalente...
Page 3 BIENVENUE DANS LA FAMILLE INNOVA! BONJOUR... Au nom de toute l’équipe INNOVA, nous vous souhaitons la bienvenue et vous remercions d’avoir acheté la caméra thermique infrarouge polyvalente Chaque outil diagnostic INNOVA® 3361! automobile que nous fabriquons comprend de nombreuses fonctionnalités de niveau professionnel conçues pour maximiser et simplifier votre routine de...
Page 4 TABLE OF CONTENTS INFORMATIONS LÉGALES ..... . . 1 PRÉCAUTIONS DE SÉCURITÉ ..... 2 PORTÉE D’APPLICATION .
Page 5 TABLE OF CONTENTS Arrêt automatique ........12 Paramètres de stockage .
Page 6 Produits et Services.
Page 7 PRÉCAUTIONS DE SÉCURITÉ AVERTISSEMENT! PRÉCAUTIONS DE SÉCURITÉ AVERTISSEMENT! Assurez-vous de lire et de comprendre toutes les instructions de ce manuel avant d’utiliser ce produit. Le non-respect de toutes les instructions peut entraîner une exposition dangereuse aux radiations, un choc électrique et/ ou des blessures corporelles.
Page 8 PRÉCAUTIONS DE SÉCURITÉ ICÔNES D’ALERTE DE SÉCURITÉ N’utilisez pas sur des surfaces telles que l’acier inoxydable brillant qui ont des surfaces réfléchissantes. Ces surfaces réfléchissantes pourraient renvoyer le faisceau vers l’opérateur. Éteignez toujours l’outil laser lorsqu’il n’est pas utilisé. Laisser l’outil allumé augmente le risque que quelqu’un regarde accidentellement dans le faisceau laser.
Page 9 PORTÉE D’APPLICATION PORTÉE D’APPLICATION Lectures de Température Lectures de Température PORTÉE D’APPLICATION PORTÉE D’APPLICATION Un thermomètre infrarouge est couramment utilisé dans l’inspection des bâtiments, Un thermomètre infrarouge est couramment utilisé dans l’inspection des bâtiments, l’inspection de maintenance des véhicules, la détection de chauffage par le sol, les l’inspection de maintenance des véhicules, la détection de chauffage par le sol, les applications d’inspection électrique pour détecter des problèmes tels que la détection de applications d’inspection électrique pour détecter des problèmes tels que la détection de...
Page 10 COMPOSANTS DU MÈTRE Présentation graphique PRÉSENTATION GRAPHIQUE Rouge Fer, Arc-en-ciel, Gris Palette de couleurs 0% (imagerie thermique complète), 15%, 25%, Fusion infrarouge et lumière visible 50%, 75%, 100%, Toute lumière visible Type d’affichage Écran TFT LCD de 2,4 pouces Résolution de l’affichage 240x320 pixels CAPTURE D’IMAGE ET STOCKAGE DES DONNÉES Geler les images pour permettre la visualisation...
Page 11 UTILISATION DU MÈTRE Installation de la Batterie UTILISATION DU MÈTRE INSTALLATION DE LA BATTERIE LE MÈTRE NE COMPREND PAS DE PILES. Veuillez insérer trois (3) piles AAA. REMARQUE: Cet appareil n’est pas conçu pour utiliser des piles rechargeables. Le port USB et le câble inclus sont uniquement destinés à...
Page 12 UTILISATION DU MÈTRE Pointeur laser et lampe de poche LED POINTEUR LASER ET LAMPE DE POCHE LED Appuyez longuement (~2 secondes) sur le bouton pour allumer ou éteindre le pointeur laser. Appuyez longuement (~2 secondes) sur le bouton pour allumer ou éteindre la lampe de poche LED.
Page 13 UTILISATION DU MÈTRE Visualisation et suppression des enregistrements historiques REMARQUE: Pour les distances de fusion d’image, utilisez les réglages suivants dans le mode Loin/Près : Distances de 0 à 1,65 pied : Utilisez le mode proche de 1,65 pied. Distances de 1,66 à...
Page 14 UTILISATION DU MÈTRE Paramètres du menu Appuyez sur le bouton pour sélectionner l’unité souhaitée. Appuyez sur le bouton pour revenir au menu précédent. ÉMISSIVITÉ L’émissivité indique les caractéristiques de rayonnement énergétique du matériau. L’émissivité de la plupart des matériaux organiques et des surfaces peintes ou oxydées est d’environ 0.95, ce qui est le réglage par défaut du thermomètre.
Page 15 UTILISATION DU MÈTRE Paramètres du menu Valeurs d’émissivité des matériaux courants REMARQUE: L’émissivité réelle de l’objet est liée à l’état de surface de l’objet (y compris la température de surface, la rugosité de surface, et la présence d’oxyde de surface, d’impuretés ou de revêtements).
Page 16 UTILISATION DU MÈTRE Paramètres du menu Rouge fer Arc-en-ciel Gris Appuyez sur le bouton pour sélectionner la palette de couleurs souhaitée. Appuyez sur le bouton pour revenir au menu précédent. SIGNAUX Appuyez brièvement sur le bouton pour entrer dans le menu des paramètres.
Page 17 UTILISATION DU MÈTRE Paramètres du menu REMARQUE: Pour les distances de fusion d’image, utilisez les réglages suivants dans le mode Loin/Près : Distances de 0 à 1,65 pied : Utilisez le mode proche de 1,65 pied. Distances de 1,66 à 3,3 pieds : Utilisez le mode proche de 3,3 pieds.
Page 18 UTILISATION DU MÈTRE Paramètres du menu LUMINOSITÉ Appuyez brièvement sur le bouton pour entrer dans le menu des paramètres. Utilisez les touches pour faire défiler et sélectionner la catégorie Luminosité. Appuyez de nouveau sur le bouton pour entrer dans le sous- menu Luminosité.
Page 19 UTILISATION DU MÈTRE Paramètres du menu Carte SD - Toutes les images sont stockées sur la carte mémoire. REMARQUE: Si l’option Carte SD est sélectionnée mais qu’aucune carte SD n’est insérée, les données seront stockées par défaut dans la mémoire interne. REMARQUE: Lorsque le stockage interne est plein, toutes les nouvelles images stockées écraseront automatiquement les images les plus anciennes.
Page 20 UTILISATION DU MÈTRE Installation de la Carte SD PARAMÈTRES D’ALARME Cette fonction vous permet de configurer des alarmes sonores pour vous avertir lorsque la température d’un objet atteint une valeur prédéfinie (haute ou basse). Appuyez brièvement sur le bouton pour entrer dans le menu des paramètres.
Page 21 UTILISATION DU MÈTRE Stockage d’images / Connexion USA à un ordinateur Carte SD correctement installée = Lorsque la carte SD est insérée, l’icône de la carte SD s’affiche dans le coin supérieur droit de l’écran. L’option de carte SD doit être sélectionnée dans les paramètres de stockage [Voir page Carte SD non installée = Si la carte SD n’est pas détectée, l’icône de la...
Page 22 GARANTIE ET SERVICE CLIENT Entretien et maintenance ENTRETIEN ET MAINTENANCE Nettoyez l’extérieur de l’appareil avec un chiffon doux et sec. Si nécessaire, utilisez un chiffon légèrement humidifié avec de l’eau pour éliminer la saleté et les empreintes digitales. Utilisez un chiffon en microfibre propre et sec pour nettoyer la lentille. En cas de saleté...
Page 23 Nos technicienssont là pour vous aider si vous avez des questions ou besoin de service. Pour des informations sur les MISES À JOUR et ACCESSOIRES OPTIONNELS, veuillez contacter votre magasin local, distributeur ou le centre de service d’Innova. États-Unis et Canada: (800) 544-4124...
