Sommaire des Matières pour Samsung EHS Mono R290 Plus

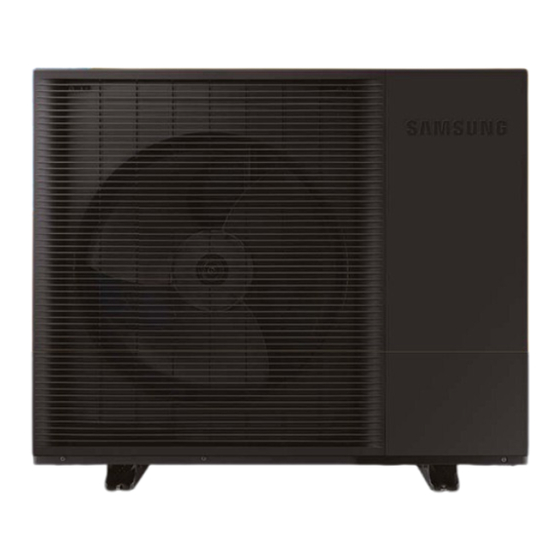

- Page 1 EHS Mono R290 Plus Quick Installation Guide Find your comfort. Version 1.0...
- Page 2 Samsung. Il vous révélera tout ce qu’il faut savoir sur la préparation, l’installation et la mise en service de la pompe à chaleur Samsung EHS Mono R290 Plus. Mais attention : il ne remplace en aucun cas les instructions d’installation, de réglage et d’entretien fournies avec l’appareil.
- Page 3 Samsung EHS Mono R290 Plus : ÉTAPE 1 :Préparer l’installation P age Choisir la bonne EHS Mono R290 Plus en fonction des besoins Choisir la bonne EHS Mono R290 Plus en fonction des dimensions Décider où placer l’unité extérieure Vérifier si le volume d’eau actif minimum est respecté...
- Page 4 Ambrava | Samsung Étape 1 : Préparer l’installation – Guide d’installation rapide EHS Mono R290 Plus ÉTAPE 1 : Préparer l’installation 1. Choisir la bonne EHS Mono R290 Plus en fo nction des besoins Performance de la pompe à chaleur Choix à...
- Page 5 Étape 1 : Préparer l’installation – Guide d’installation rapide EHS Mono R290 Ambrava | Samsung 2. Choisir la bonne EHS Mono R290 Plus en fonction des dimensions AE050CXYBEK/EU, 080CXYB*K/EU Units : mm [inches] N° Description Arrivée chauffage BSPP 1”Male Retour chauffage BSPP 1”Male...
- Page 6 Ambrava | Samsung Étape 1 : Préparer l’installation – Guide d’installation rapide EHS Mono R290 Niveau acoustique de la pompe à chaleur Niveau de pression acoustique Niveau de pression acoustique Unité : dB(A) Mode Modèle Chauffer Refroidir silencieux (3m) Microphone AE050CXYBGK/EU...
- Page 7 Ambrava | Samsung Étape 1 : Préparer l’installation – Guide d’installation rapide EHS Mono R290 Moins de bruit quand c’est nécessaire : Vous avez le choix entre 4 niveaux pour diminuer le bruit de l’appareil de 3 dB, 5 dB, 7 dB ou même le baisser à 35 dB(A), pour limiter la nuisance sonore.
- Page 8 Étape 1 : Préparer l’installation – Guide d’installation rapide EHS Mono R290 Ambrava | Samsung Installation pour un fonctionnement correct et silencieux de l’EHS Mono R290 Plus Guide de sécurité Lieu sûr En cas de fuite, le réfrigérant ne peut en aucun cas pénétrer à...
- Page 9 Étape 1 : Préparer l’installation – Guide d’installation rapide EHS Mono R290 Ambrava | Samsung Installation correcte de l’EHS Mono R290 Plus L’unité extérieure doit être placée en respectant les distances indiquées, afin de garantir l’accès de chaque côté, de permettre une arrivée et une évacuation efficace de l’air et de faciliter l’entretien et les réparations.
- Page 10 Étape 1 : Préparer l’installation – Guide d’installation rapide EHS Mono R290 Ambrava | Samsung Installation pour un fonctionnement correct et silencieux de l’EHS Mono R290 Plus (suite) Installation de plusieurs unités extérieures Les unités extérieures doivent être placées en respectant les distances indiquées, afin de garantir...
- Page 11 Étape 1 : Préparer l’installation – Guide d’installation rapide EHS Mono R290 Ambrava | Samsung 3. Décider où placer l’unité extérieure : Sur un toit plat ou sur le sol L’unité extérieure doit être placée sur une surface solide et stable pour éviter une augmentation du niveau acoustique et des vibrations.
- Page 12 Étape 1 : Préparer l’installation – Guide d’installation rapide EHS Mono R290 Ambrava | Samsung 4. Vérifier si le volume d’eau actif minimum est respecté Modèle Volume d’eau actif minimum pour garantir un temps de fonctionnement Capacité Volume d’eau Volume d’eau Réservoir...
- Page 13 Étape 1 : Préparer l’installation – Guide d’installation rapide EHS Mono R290 Ambrava | Samsung 5. Atteindre le débit d’eau nominal souhaité Débit d’eau nominal Hauteur manométrique disponible de la pompe intégrée Pour que le système fonctionne de manière optimale, il faut viser un certain débit d’eau nominal.
- Page 14 Étape 1 : Préparer l’installation – Guide d’installation rapide EHS Mono R290 Ambrava | Samsung 6. Protéger l’installation contre le gel, la pollution et la surchauffe 6.1 Protéger le système contre le gel 6.3 Protéger le système contre la surchauffe Protégez le système hydraulique contre le gel et...
- Page 15 Étape 1 : Préparer l’installation – Guide d’installation rapide EHS Mono R290 Ambrava | Samsung 7. Choisir le bon chauffe-eau sanitaire Pour choisir le bon chauffe-eau sanitaire, vous devez Nous nous basons sur une consommation NORMALE. tenir compte du nombre de personnes qui composent le Cela signifie que pour une famille comptant 2 à...
- Page 16 Étape 1 : Préparer l’installation – Guide d’installation rapide EHS Mono R290 Ambrava | Samsung 8. Choisir le bon schéma technique (hydraulique et électrique) Scannez le code QR pour sélectionner le bon schéma dans notre base de données. Choisissez les accessoires nécessaires en fonction du...
- Page 17 Étape 1 : Préparer l’installation – Guide d’installation rapide EHS Mono R290 Ambrava | Samsung 9. Check-list de préparation ( à parcourir ) Check-list de préparation Choix de la pompe à chaleur (sur la base des pertes de chaleur et/ou de la demande en refroidissement) Choix du lieu d’installation (sûr, adapté...
- Page 18 Étape 2 : Installation en tant que telle – Guide d’installation rapide EHS Mono R290 Ambrava | Samsung Étape 2: Installation en tant que telle 1. Consultez le guide d’installation et les schémas techniques pour les raccordements hydrauliques. Manuel d’installation Retirez les bouchons des arrivée et sortie d’eau...
- Page 19 Ambrava | Samsung Étape 2 : Installation en tant que telle – Guide d’installation rapide EHS Mono R290 2. Consultez le guide d’installation et les schémas techniques pour les raccordements électriques. Manuel d’installation Ouvrez le panneau latéral de l’unité extérieure pour accéder à la partie électrique.
- Page 20 Ambrava | Samsung Étape 2 : Installation en tant que telle – Guide d’installation rapide EHS Mono R290 3. Parcourez la check-list d’installation avant de commencer Check-list d’installation Respect du guide de sécurité Pompe à chaleur installée selon le choix (sol, mur, toit) ? Filtre magnétique à...
- Page 21 Saisissez le code 0202 et appuyez sur OK. Dans le menu, choisissez « Field setting values (valeurs de réglage sur place) » à l’aide des flèches, et réglez les paramètres tel qu’indiqué sur les schémas techniques. L’EHS Mono R290 Plus est maintenant prête à être utilisée !
- Page 22 Ambrava | Samsung Guide d’installation rapide EHS Mono R290 Plus 2. Que faire en cas de codes d’erreur ? Scannez le code QR pour accéder à l’app Ambrava Service ! Ambrava.be 3. Gérer et entretenir des pompes à chaleur installées Le Samsung EHS Cloud Service vous offre, en tant qu’installateur, la possibilité...
- Page 23 4. Fiche de données techniques Réfrigérant SmartGrid Télécommande wifi (Incluse) R290 Ready Unité extérieure Accessoires Commande tactile multilingue Capteur de température extérieure Interface Modbus RTU RÉSERVOIRS TAMPONS Rés. tampon 50L Rés. tampon 80L Rés. tampon 120L 5,0/8,0 kW (R290) 12,0/16,0 kW (R290) MWR-WW10JN MRW-TA MIM-B19N...
- Page 24 Ambrava est distributeur des solutions Samsung Climate en Belgique et au Luxembourg. Copyright © 2024 Ambrava N.V. / Samsung Electronics Air Conditioner Europe B.V. Tous droits réservés. Samsung est une marque déposée de Samsung Electronics Co., Ltd. Les caractéristiques et designs peuvent faire l’objet de modifications sans notification préalable et peuvent intégrer des informations provisoires.
