Antec 16D4213 Instructions De Montage

Télécharger ce manuel

16D

4213

Montageanleitung • Instructions de montage

article no.:

16D4213 (S) inox

16D5213

black steel

Mazda CX-5, Modell 2019

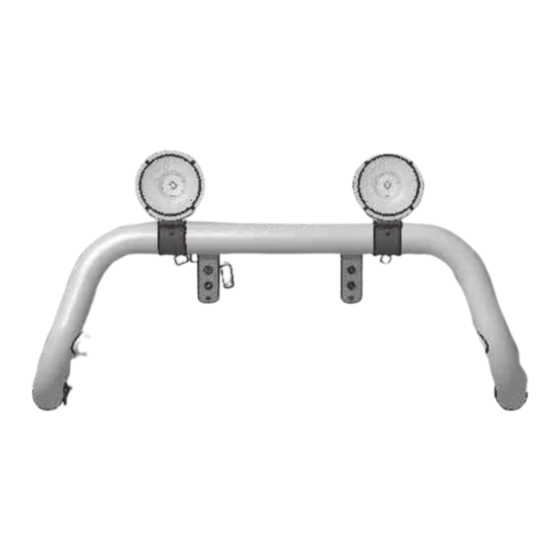

EU-pedestrian protection bar 60 mm with cross pipe 42 mm, low

EU-Personenschutzbügel 60 mm mit integriertem Querrohr 42 mm, niedrig

Protection avant, homologuée CEE, 60 mm, traverse 42 mm, faible

SSEMBLY

Revision 1: 23.07.2019

NSTRUCTION

www.antec-online.de

Page 1 EU-pedestrian protection bar 60 mm with cross pipe 42 mm, low 4213 EU-Personenschutzbügel 60 mm mit integriertem Querrohr 42 mm, niedrig Protection avant, homologuée CEE, 60 mm, traverse 42 mm, faible SSEMBLY NSTRUCTION Montageanleitung • Instructions de montage article no.: 16D4213 (S) inox 16D5213 black steel www.antec-online.de Revision 1: 23.07.2019...
Page 2 Ø 12,5 25 Nm M10: 50 Nm 2 Nm mounting kit: 16D9213 16D4213.1 / 16D5213.1 M6x25; DIN 7991 Zn M8 x 25; ähnl.ISO 7380 A2 M8 x 20; DIN 933 Zn M8 x 25; DIN 933 A2 M10; DIN 934 Zn...
Page 3 Step 1 Step 2 Step 3 Step 4 83 70 Revision 1: 23.07.2019 page / Seite 3...
Page 4 Step 5 Step 6 Step 7 Step 8 Step 9 M8x20 Revision 1: 23.07.2019 page / Seite 4...
Page 5 Step 10 M8x25 A2 Step 11 Step 12 Step M8x25 A2 Step 14 Step 13 Ø12,5 Step 15 M6x25 Revision 1: 23.07.2019 page / Seite 5...
Page 6 Step 16 (A2) 21,4 Nm 25 Nm M10: 50 Nm 2 Nm Step 18 Step 17 alcohol 6 2x Step 19 Die Funktion des PDC ist eingeschränkt The function of the PDC will be restricted La fonction de la pdc est limitée La función de la PDC se restringirá...
