4.3.2
Installation des rails internes

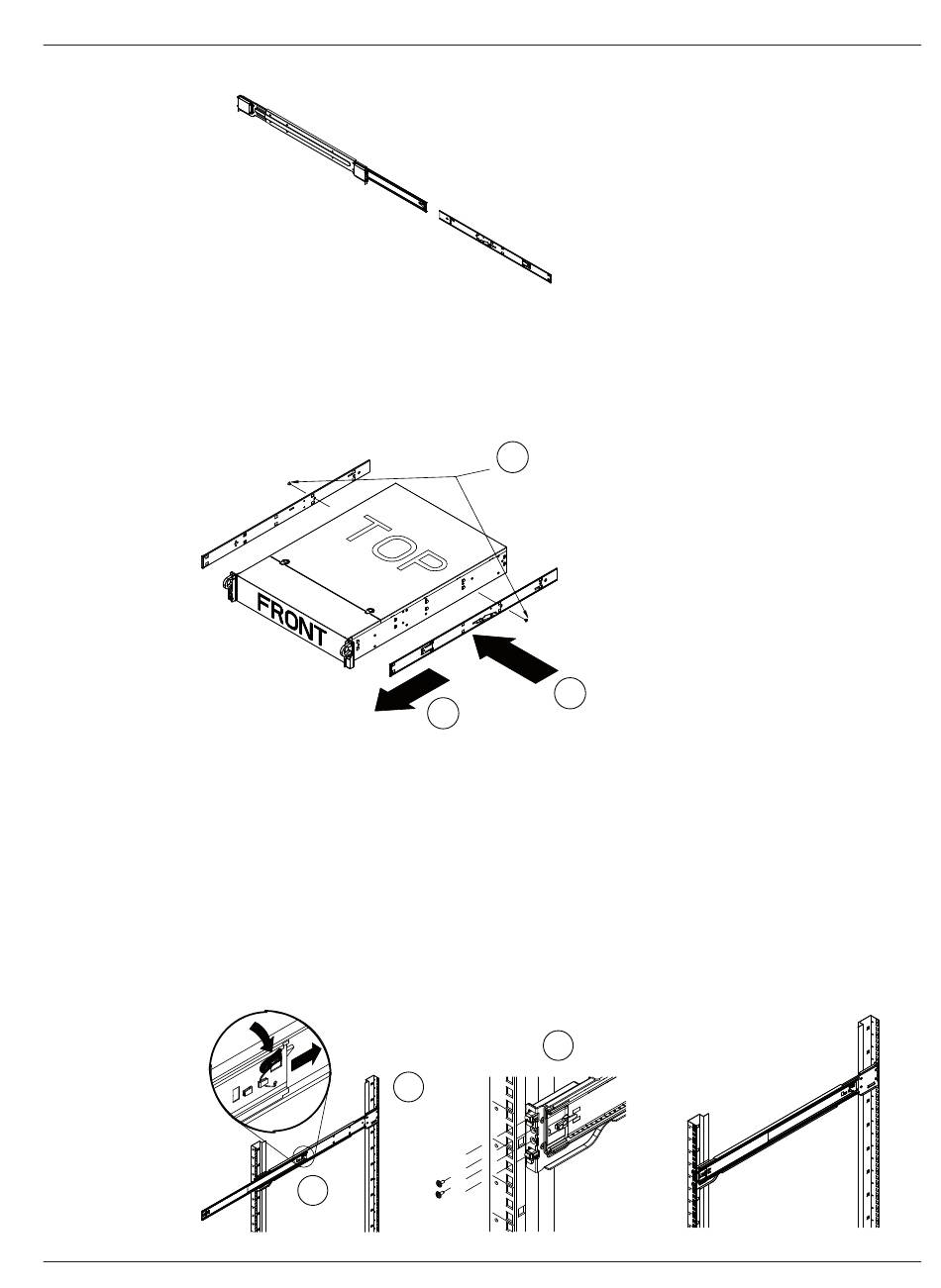

Le châssis inclut un jeu de rails internes en deux sections : les rails internes et les extensions
des rails internes. Les rails internes sont préfixés au châssis et n'interfèrent pas avec
l'utilisation normale du châssis si vous décidez de ne pas utiliser de rack de serveur.
L'extension des rails internes est fixée au rail interne pour un montage en rack sur le châssis.
Pour installer les rails internes :
1.
2.
3.
4.
4.3.3
Installation des rails externes sur le rack
Les rails externes se fixent au rack et maintiennent le châssis en place. Les rails externes se
déploient dans une plage comprise entre 76 et 84 cm.
Bosch Sicherheitssysteme GmbH
Séparez l'extension des rails internes de l'ensemble de rails externes.
Placez les extensions des rails internes sur le côté du châssis en alignant les crochets du
châssis sur les orifices des extensions des rails. Assurez-vous que l'extension est dirigée
vers l'extérieur, à l'instar du rail interne préfixé.
Faites glisser l'extension vers l'avant du châssis
Fixez le châssis avec 2 vis, comme illustré.
Répétez ces étapes pour l'autre extension de rail interne.
1
2
3
1
2
3
Guide d'installation
Montage en rack | fr
27
2014.01 | V2 | DOC
