Sommaire des Matières pour Lenovo ThinkStation P410

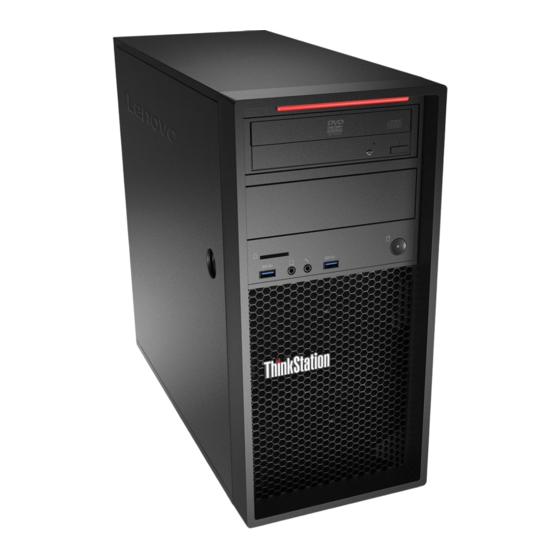

- Page 1 Guide d'utilisation ThinkStation P410 Types de machines : 30B2 et 30B3...
- Page 2 « Remarques » à la page 109. Première édition (mai 2016) © Copyright Lenovo 2016. REMARQUE SUR LES DROITS LIMITES ET RESTREINTS : si les données ou les logiciels sont fournis conformément à un contrat GSA (« General Services Administration »), l'utilisation, la reproduction et la divulgation sont soumises aux...
-
Page 3: Table Des Matières
(Windows 7 uniquement) ..Agent Computrace intégré dans le Présentation des programmes Lenovo . . . microprogramme ....Module TPM (Trusted Platform Module) .. - Page 4 Sécurité et garantie ... Identification et résolution des incidents..Site Web Lenovo ... . Incidents de démarrage ..
- Page 5 Directive RoHS pour la Chine ..Marques ....Directive RoHS pour la Turquie ..© Copyright Lenovo 2016...
- Page 6 Guide d'utilisation ThinkStation P410...
-
Page 7: À Lire En Premier : Consignes De Sécurité Importantes
à niveau sont généralement appelées des options. Les composants de rechange dont l'installation par le client est approuvée sont appelés des unités remplaçables par le client, ou CRU. Lenovo fournit une documentation qui contient des instructions indiquant dans quels cas le client peut installer des options ou remplacer des CRU. -
Page 8: Protection Antistatique
été soumis à des contraintes résultant d'une mauvaise utilisation. Les liquides peuvent également entraîner une corrosion progressive des terminaisons du cordon d'alimentation ou des connecteurs susceptible de provoquer une surchauffe. Assurez-vous que les connecteurs du cordon d'alimentation sont correctement branchés sur les prises. Guide d'utilisation ThinkStation P410... -
Page 9: Rallonges Et Périphériques Connexes
Chaleur et ventilation des produits Les ordinateurs, les boîtiers d'alimentation et de nombreux accessoires dégagent de la chaleur lorsqu'ils sont sous tension et que les piles ou batteries sont en charge. Respectez toujours ces précautions de base : © Copyright Lenovo 2016... -
Page 10: Environnement D'exploitation
Si possible, placez votre ordinateur dans un endroit correctement ventilé et sec et évitez de l'exposer directement au soleil. viii Guide d'utilisation ThinkStation P410... -
Page 11: Conformité Aux Normes Relatives Aux Appareils À Laser
Entretien et maintenance Nettoyez régulièrement votre ordinateur et votre espace de travail. Eteignez votre ordinateur, puis débranchez le cordon d'alimentation avant de le nettoyer. Ne vaporisez pas de détergent directement sur © Copyright Lenovo 2016... - Page 12 Vaporisez le détergent sur un chiffon doux et essuyez les surfaces de l'ordinateur. Guide d'utilisation ThinkStation P410...
-
Page 13: Chapitre 1. Présentation Du Produit
Voyant d'activité de l'unité de stockage Bouton d'alimentation Connecteur du micro Connecteur de casque Logement pour carte SD Bouton d'éjection/de fermeture du disque optique Appuyez sur le bouton pour commander l'ouverture ou la fermeture du plateau du disque optique. © Copyright Lenovo 2016... - Page 14 Branchez le casque à l'ordinateur via le connecteur du casque. Logement pour carte SD Insérez une carte SD secure digital dans le logement de sorte que les données de la carte puissent être consultées et lues. Guide d'utilisation ThinkStation P410...
-
Page 15: Vue Arrière
Vue arrière Figure 2. Vue arrière Prise de sécurité Port Ethernet Anneau pour cadenas Emplacements de verrous de câble (2) Port série (sur certains modèles) Connecteur d'entrée ligne audio Logement pour carte PCI/PCI Express (les connecteurs Connecteur de sortie ligne audio varient selon la carte) Connecteur du micro Connecteurs USB 3.0 (4) - Page 16 Connecteur USB 2.0 Branchez via ce connecteur un périphérique USB, par exemple un clavier, une souris, une unité de stockage ou une imprimante USB. Port clavier PS/2 Connectez un clavier Personal System/2 (PS/2) au port clavier PS/2. Guide d'utilisation ThinkStation P410...
-
Page 17: Composants De L'ordinateur
Connecteur de souris PS/2 Permet de connecter une souris PS/2, une boule de commande ou toute autre unité de pointage utilisant un port souris PS/2. Connecteur du cordon d'alimentation Permet de connecter le cordon d'alimentation à l'ordinateur pour alimenter ce dernier. Composants de l'ordinateur Remarques : •... -
Page 18: Pièces De La Carte Mère
Connecteur Thunderbolt™ Connecteur de l'écran à sept segments Connecteur du haut-parleur interne Port audio du panneau frontal Logement pour carte PCI Express x4 Emplacement pour carte graphique PCI Express x16 Guide d'utilisation ThinkStation P410... -
Page 19: Unités Internes
Logement pour carte PCI Express x8 Logement pour carte PCI Express x16 (carte graphique disponible sur certains modèles) Connecteur du ventilateur arrière Connecteur du commutateur de détection du carter (connecteur du commutateur de détection d'intrusion) Batterie Unités internes Les unités internes sont des périphériques utilisés par l'ordinateur pour lire et stocker des données. Vous pouvez ajouter des unités à... - Page 20 Baie d'unité de stockage principale (avec unité de disque dur, SSD ou disque hybride sur certains modèles) Logements pour carte PCI Express (avec des disques SSD PCI Express ou d'autres cartes PCI installées sur certains modèles) Guide d'utilisation ThinkStation P410...
-
Page 21: Etiquette D'indication Du Type Et Modèle De Machine
Une étiquette indiquant le type et le modèle est apposée sur votre ordinateur. Lorsque vous prenez contact avec Lenovo pour obtenir de l'aide, ces informations permettent aux techniciens de maintenance d'identifier votre ordinateur et de vous proposer un service plus rapide. - Page 22 Le contrôleur audio intégré prend en charge les connecteurs et les périphériques suivants sur votre ordinateur : • Connecteur d'entrée ligne audio • Connecteur de sortie ligne audio • Connecteur de casque • Haut-parleur interne • Connecteurs du micro Guide d'utilisation ThinkStation P410...
- Page 23 Fonctions d'entrée-sortie (E/S) • Connecteur Ethernet 100/1000 Mbps • Connecteur série • Connecteurs audio (entrée ligne, sortie ligne, microphone et casque) • Connecteurs d'affichage (DisplayPort, DVI, mini DisplayPort) (varient selon la carte graphique) • Connecteur eSATA (sur certains modèles) • Connecteur IEEE (Institute of Electrical and Electronics Engineers) 1394 (disponible sur certains modèles) •...
- Page 24 • Mots de passe BIOS et comptes Windows pour empêcher l'utilisation de votre ordinateur par des personnes non autorisées • BIOS guard • Authentification par empreintes digitales (disponible sur certains modèles) • Pare-feux • Contrôle de la séquence d'amorçage • Démarrage sans clavier ni souris Guide d'utilisation ThinkStation P410...
-
Page 25: Spécifications De L'ordinateur
Cette section contient des informations sur les programmes de votre ordinateur. Accès à un programme sur votre ordinateur Remarque : Sous Windows 7, selon le modèle de votre ordinateur, certains programmes Lenovo peuvent être prêts à être installés. Vous devez donc les installer manuellement. Vous pouvez ensuite accéder à... -
Page 26: Installation D'un Programme Prêt À Être Installé (Windows 7 Uniquement)
Pour accéder à un programme Lenovo installé sur votre ordinateur, procédez de l'une des manières suivantes : • Depuis l'outil de recherche Windows : 1. En fonction de votre version de Windows, procédez de l'une des manières suivantes : – Sous Windows 7 : cliquez sur le bouton Démarrer pour ouvrir le menu Démarrer, puis saisissez le nom du programme dans la fenêtre de recherche. - Page 27 Web du support Lenovo, etc. Lenovo ID Le programme Lenovo ID permet de créer et de gérer votre Lenovo ID. Avec un Lenovo ID, vous pouvez vous connecter à tout l'univers Lenovo à partir (Windows 10) d'un seul et même compte.
- Page 28 BIOS. Le programme recueille des informations sur les nouvelles mises à jour pour votre ordinateur auprès du Lenovo Help Center, puis trie et affiche les mises à jour disponibles à télécharger et installer. Vous contrôlez entièrement le téléchargement et l'installation des mises à...
-
Page 29: Chapitre 2. Utilisation De Votre Ordinateur
être retourné ou en cas d'incident grave, et vous pouvez également bénéficier d'une assistance plus rapide lorsque vous contactez Lenovo pour obtenir de l'aide. En outre, dans certains pays, des privilèges et services étendus sont proposés aux utilisateurs enregistrés. -
Page 30: Manipulation Et Stockage Des Disques
• Gravez un disque à l'aide de la fenêtre Exécution automatique. 1. Vérifiez que le disque est lu automatiquement. a. Cliquez sur le bouton Démarrer pour ouvrir le menu Démarrer. b. En fonction de votre version de Windows, procédez de l'une des manières suivantes : Guide d'utilisation ThinkStation P410... -
Page 31: Enregistrement D'un Disque À L'aide De Programmes Lenovo Préinstallés
3. Suivez les instructions qui s'affichent à l'écran. Enregistrement d'un disque à l'aide de programmes Lenovo préinstallés Pour enregistrer un disque à l'aide de programmes Lenovo préinstallés, procédez comme suit : 1. Insérez un disque optique inscriptible dans l'unité de disque optique prenant l'enregistrement en charge. -
Page 32: Connexion À Un Périphérique Bluetooth Activé
2. Cliquez sur l'icône Bluetooth dans la zone de notification Windows sur la barre des tâches. Cliquez ensuite sur Ajouter un périphérique, puis suivez les instructions affichées à l'écran. Remarque : Si l'icône Bluetooth ne figure pas dans la zone de notification Windows, ajoutez-la. Reportez-vous au système d'aide de Windows. Guide d'utilisation ThinkStation P410... -
Page 33: Chapitre 3. Vous Et Votre Ordinateur
Bien qu'il n'existe pas de position de travail idéale pour tous, voici quelques conseils qui vous aideront à trouver celle qui vous convient le mieux. La figure suivante est un exemple que vous pouvez utiliser comme référence. © Copyright Lenovo 2016... -
Page 34: Informations D'accessibilité
Informations d'accessibilité Lenovo s'engage à fournir un meilleur accès aux informations et aux technologies pour les utilisateurs malentendants, malvoyants ou à mobilité réduite. Cette section présente des méthodes permettant à ces utilisateurs de profiter pleinement de leur ordinateur. - Page 35 Options d'ergonomie Les utilisateurs peuvent également utiliser les Options d'ergonomie fournies avec le système d'exploitation Windows pour configurer leur ordinateur en fonction de leurs besoins physiques et cognitifs. Pour ouvrir les Options d'ergonomie, procédez comme suit : 1. Cliquez sur le bouton Démarrer pour ouvrir le menu Démarrer. 2.
- Page 36 3. Suivez les instructions à l'écran pour modifier la taille des éléments. 4. Cliquez sur Appliquer. Ces modifications prendront effet lorsque vous vous connecterez à nouveau à votre système d'exploitation. – Modifiez la taille de tous les éléments qui se trouvent sur une page Web. Guide d'utilisation ThinkStation P410...
-
Page 37: Nettoyage De L'ordinateur
PDF balisés ou de fichiers HTML (HyperText Markup Language). La documentation électronique Lenovo est développée dans l'objectif de permettre à des utilisateurs malvoyants de consulter le contenu à l'aide d'un lecteur d'écran. Chaque image de la documentation est également accompagnée d'un texte d'explication afin que les utilisateurs malvoyants puissent la comprendre à... -
Page 38: Conseils D'entretien De Base
Vous pouvez vous appuyer sur les données d'un journal ou solliciter l'expertise d'un technicien Lenovo pour déterminer la cause du problème. • Création de disques de récupération Product Recovery. Pour plus d'informations sur la restauration de l'unité... -
Page 39: Obtenir Les Mises À Jour Système Les Plus Récentes
à Internet, puis effectuez l'une des opérations suivantes : • Utilisez le programme Lenovo correspondant pour obtenir les mises à jour système, telles que les mises à jour des pilotes de périphérique, les mises à jour logicielles et les mises à jour du BIOS : –... - Page 40 Guide d'utilisation ThinkStation P410...
-
Page 41: Chapitre 4. Sécurité
« Module TPM (Trusted Platform Module) » à la page 34 • « Intel BIOS guard » à la page 34 Verrouillage de l'ordinateur Cette section vous montre comment verrouiller l'ordinateur à l'aide des dispositifs de verrouillage afin de préserver sa sécurité. © Copyright Lenovo 2016... -
Page 42: Verrouillage Du Carter De L'ordinateur
Le verrouillage du carter empêche les personnes non autorisées d'accéder aux composants matériels situés à l'intérieur de votre ordinateur. Votre ordinateur est doté d'un anneau pour cadenas destiné à empêcher le retrait du carter lorsqu'un cadenas est installé. Figure 7. Installation d'un cadenas Guide d'utilisation ThinkStation P410... -
Page 43: Installation D'un Verrou De Câble Kensington
Il permet également de verrouiller les boutons utilisés pour ouvrir le carter de l'ordinateur. Il s'agit du même type de verrou que celui utilisé sur la plupart des ordinateurs portables. Vous pouvez commander un verrou de câble directement auprès de Lenovo en effectuant une recherche sur Kensington à l'adresse : http://www.lenovo.com/support... -
Page 44: Installation D'un Verrou De Câble
(selon le clavier), sélectionnez Yes dans la fenêtre qui s'affiche et appuyez sur Entrée. Utiliser des mots de passe et des comptes Windows. Vous pouvez utiliser des mots de passe BIOS et des comptes Windows pour empêcher tout accès non autorisé à votre ordinateur et à vos données. Guide d'utilisation ThinkStation P410... -
Page 45: Utilisation De L'authentification Par Empreintes Digitales
• Sous Windows 7 : utilisez le programme Fingerprint Manager Pro ou ThinkVantage Fingerprint Software fourni par Lenovo. Pour ouvrir le programme, consultez « Accès à un programme sur votre ordinateur » à la page 13. Pour plus d'informations sur l'utilisation du programme, consultez le système d'aide du programme. -
Page 46: Utilisation De Pare-Feu
Votre ordinateur est livré avec un logiciel antivirus qui protège votre machine en détectant et en éliminant les virus. Lenovo fournit la version complète du logiciel antivirus sur votre ordinateur avec un abonnement gratuit pendant 30 jours. Au terme de ces 30 jours, vous devrez renouveler la licence pour continuer à recevoir les mises à... -
Page 47: Chapitre 5. Configuration Avancée
2. Sur l'interface principale, trouvez Setup mode select et sélectionnez Graphic ou Text. 3. Pour enregistrer les paramètres et quitter le programme Setup Utility, appuyez sur F10 ou sur Fn+F10 (selon le clavier), sélectionnez Yes dans la fenêtre qui s'affiche et appuyez sur Entrée. © Copyright Lenovo 2016... -
Page 48: Activation Ou Désactivation D'une Unité
(selon le clavier), sélectionnez Yes dans la fenêtre qui s'affiche et appuyez sur Entrée. Activation ou désactivation du mode de conformité ErP LPS Les ordinateurs Lenovo répondent aux exigences relatives à l’écoconception définies dans le 3e règlement de la directive ErP. Pour plus d'informations, consultez le site http://www.lenovo.com/ecodeclaration... -
Page 49: Activation Ou Désactivation De La Fonction De Détection De Modification De La Configuration
• Activez la fonction After Power Loss pour que votre ordinateur sorte du mode veille automatique lorsque l'alimentation est rétablie après une panne d'électricité. Pour activer la fonction après perte de courant, procédez comme suit : 1. Démarrez Setup Utility. Voir « Démarrage de Setup Utility » à la page 35. 2. -
Page 50: Utilisation De Mots De Passe Bios
• Insérez au moins un caractère alphabétique et un caractère numérique • Il ne reprend ni votre nom ni votre nom d'utilisateur • Il ne reprend pas un mot ou un nom usuel • Il est très différent de vos mots de passe précédents Guide d'utilisation ThinkStation P410... -
Page 51: Définition, Modification Et Suppression D'un Mot De Passe
Définition, modification et suppression d'un mot de passe Pour définir, modifier ou supprimer un mot de passe, procédez comme suit : 1. Démarrez Setup Utility. Voir « Démarrage de Setup Utility » à la page 35. 2. Sélectionnez Security. 3. En fonction du type de mot de passe, sélectionnez Set Power-On Password, Set Administrator Password ou Hard Disk Password. -
Page 52: Sélection D'une Unité D'amorçage Temporaire
Mise à jour et récupération du BIOS Le BIOS est le premier programme que l'ordinateur exécute lorsque vous le mettez sous tension. Le BIOS initialise les composants matériels et charge le système d'exploitation et d'autres programmes. Guide d'utilisation ThinkStation P410... -
Page 53: Mise À Jour Du Bios
à jour flash (disponible uniquement sur certains modèles). Pour mettre à jour le BIOS, procédez comme suit : 1. Accédez à la page http://www.lenovo.com/drivers. 2. Pour mettre à jour le BIOS de votre système d'exploitation, téléchargez le pilote de mise à jour du flash BIOS correspondant à... -
Page 54: Configuration Du Raid Avec Intel Rste
• « Réinitialisation des unités de disque dur sur le mode non-RAID » à la page 44 Accès à l'utilitaire de configuration Intel RSTe La présente section explique comment accéder à l'utilitaire de configuration Intel RSTe. Guide d'utilisation ThinkStation P410... - Page 55 Pendant le démarrage de l'ordinateur, suivez les instructions à l'écran. Appuyez sur Ctrl+I pour accéder à l'utilitaire de configuration Intel RSTe. Les quatre options suivantes s'affichent une fois que vous êtes dans l'utilitaire de configuration Intel RSTe : 1. Create RAID Volume 2.
-
Page 56: Configuration Raid Rapide À L'aide De L'utilitaire De Configuration Bios Megaraid De Lsi
« Installation de l'unité de disque dur de secours » à la page 47 Installation d'unités de disque dur SATA ou SAS Assurez-vous que votre ordinateur dispose du nombre minimum d'unités de disque dur SATA ou SAS pour les niveaux de RAID pris en charge, comme suit : Guide d'utilisation ThinkStation P410... -
Page 57: Accès À L'utilitaire De Configuration Bios Megaraid De Lsi
• RAID de niveau 0 - Grappe de disques avec agrégat par segment – Un groupe d'unités de disque dur RAID de niveau 0 composé d'au moins une unité de disque dur – Tailles de segment prises en charge : 8 Ko à 1 Mo –... -
Page 58: Création De Volumes Raid À L'aide De L'utilitaire De Configuration Bios Megaraid
1. Accédez à l'utilitaire de configuration BIOS MegaRAID de LSI. Voir « Accès à l'utilitaire de configuration BIOS MegaRAID de LSI » à la page 45. 2. Cliquez sur les unités de disque dur virtuelles que vous souhaitez supprimer ; la fenêtre Virtual Drive s'affiche. Guide d'utilisation ThinkStation P410... -
Page 59: Installation De L'unité De Disque Dur De Secours
3. Cliquez sur Delete, puis sur Go. 4. Cliquez sur Yes pour sauvegarder les modifications. Installation de l'unité de disque dur de secours Cette section explique comment installer l'unité de disque dur de secours. Pour installer l'unité de disque dur de secours, procédez comme suit : 1. - Page 60 Guide d'utilisation ThinkStation P410...
-
Page 61: Chapitre 6. Dépannage, Diagnostics Et Récupération
6. Si aucune de ces actions ne permet de résoudre l'incident, contactez le Centre de support client Lenovo. Pour obtenir la liste des numéros de téléphone du support Lenovo, rendez-vous sur le site http://www.lenovo.com/support/phone. Pour plus d'informations sur l'aide, les services et l'assistance technique, consultez le Chapitre 8 «... -
Page 62: Incidents Liés Aux Dispositifs Audio
• Assurez-vous que le programme utilisé est compatible avec le système d'exploitation Windows. Si le programme est conçu pour s'exécuter dans DOS, il n'utilise pas la fonction audio de Windows. Guide d'utilisation ThinkStation P410... -
Page 63: Incidents Liés Aux Cd Ou Aux Dvd
Assurez-vous que le programme est configuré en vue de l'émulation de SoundBlaster Pro ou de SoundBlaster. • Assurez-vous que les pilotes de périphérique audio sont correctement installés. Le son provient d'un seul des haut-parleurs externes. Solutions : • Vérifiez que le câble du haut-parleur est complètement inséré dans le connecteur de l'ordinateur. •... -
Page 64: Incidents Intermittents
• Vérifiez que les cordons d'interface et d'alimentation de toutes les unités de stockage sont correctement branchés. • Si l'ordinateur est équipé d'unités de stockage SAS, assurez-vous que la carte MegaRAID SAS de LSI est correctement connectée. Guide d'utilisation ThinkStation P410... -
Page 65: Problèmes Liés À Ethernet
L'ordinateur ne parvient pas à démarrer à partir de l'unité de stockage demandée, ou bien le message «Système d'exploitation introuvable» s'affiche. Solutions : • Vérifiez que les cordons d'interface et d'alimentation de toutes les unités de stockage sont correctement branchés. •... -
Page 66: Incident Lié Au Réseau Local Sans Fil
• Activez la fonction Bluetooth dans le programme Setup Utility. Reportez-vous à la section « Utilisation de Setup Utility » à la page 35. • Activez les radios Bluetooth. 1. En fonction de votre version de Windows, procédez de l'une des manières suivantes : Guide d'utilisation ThinkStation P410... -
Page 67: Problèmes De Performance
– Sous Windows 7 : cliquez sur le bouton Démarrer pour ouvrir le menu Démarrer. Cliquez avec le bouton droit de la souris sur Ordinateur, puis cliquez sur Propriétés. – Sous Windows 10 : cliquez avec le bouton droit de la souris sur le bouton Démarrer pour ouvrir le menu contextuel Démarrer. - Page 68 Ensuite, arrêtez les tâches que vous n'exécutez pas. • Installez des modules de mémoire supplémentaires. Reportez-vous à la section « Installation ou remplacement de matériel » à la page 62. Pour acheter des modules de mémoire, accédez à l'adresse Guide d'utilisation ThinkStation P410...
-
Page 69: Incident Lié Au Connecteur Série
Le système d'exploitation Windows 7 ne peut pas être installé depuis un disque optique ou un périphérique USB externe. Solution : Allez à l'adresse https://support.lenovo.com/us/en/documents/ht104142 pour en savoir plus. Problèmes de logiciels et de pilotes Pour certains programmes, les dates ne peuvent pas être triées dans le bon ordre. -
Page 70: Diagnostics
Pour ouvrir le programme Lenovo Solution Center, reportez-vous à la section « Accès à un programme sur votre ordinateur » à la page 13. Pour plus d'informations sur l'utilisation du programme, consultez le système d'aide du programme. - Page 71 • Pour restaurer les paramètres d'usine par défaut de toute l'unité de stockage, utilisez le jeu de disques de récupération fourni par Lenovo. – Si votre ordinateur est livré avec le jeu de disques de récupération, suivez les instructions fournies avec ces disques.
-
Page 72: Informations De Récupération Sous Windows 10
– Si votre ordinateur n'est pas livré avec le jeu de disques de récupération, prenez contact avec le Centre de support client Lenovo pour en commander un. Reportez-vous à la section « Obtenir des services par téléphone » à la page 92. -
Page 73: Chapitre 7. Installation Ou Remplacement De Matériel
1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur. © Copyright Lenovo 2016... -
Page 74: Installation Ou Remplacement De Matériel
équipement. • Dans de nombreux pays ou régions, la CRU défectueuse doit être retournée à Lenovo. Des informations sont fournies à ce propos avec la CRU ou vous seront communiquées quelques jours après la réception de la CRU. -
Page 75: Options Externes
Options externes Vous pouvez connecter des options externes à votre ordinateur, par exemple des haut-parleurs externes, une imprimante ou un scanner. Pour certaines options externes, outre la connexion physique, vous devez installer des logiciels supplémentaires. Lorsque vous installez une option externe, reportez-vous aux sections «... -
Page 76: Bouton D'alimentation
6. Placez le nouveau bouton d'alimentation de sorte que l'orifice de la vis de celui-ci soit aligné avec celui du panneau frontal. Ensuite, installez la vis servant à fixer du bouton d'alimentation au panneau frontal. Figure 13. Installation du bouton d'alimentation Guide d'utilisation ThinkStation P410... -
Page 77: Carte Pci
7. Branchez le câble du bouton d'alimentation au connecteur du bouton d'alimentation situé sur la carte mère. Voir « Pièces de la carte mère » à la page 6. 8. Remettez le panneau frontal en place. Voir « Panneau frontal » à la page 63. Etape suivante •... - Page 78 5. Installez la nouvelle carte dans l'emplacement approprié de la carte mère. Voir « Pièces de la carte mère » à la page 6. 6. Faites pivoter le loquet de la carte en position fermée pour sécuriser la carte PCI. Figure 17. Installation d'une carte PCI Guide d'utilisation ThinkStation P410...
-
Page 79: Disque Ssd M.2
Etape suivante • Pour installer un autre composant matériel, reportez-vous à la section appropriée. • Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 89. Disque SSD M.2 Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les informations de la section «... -
Page 80: Module De Mémoire
1. Préparez l'ordinateur. Voir « Préparation de l'ordinateur et retrait du carter de l'ordinateur » à la page 61. 2. Couchez l'ordinateur sur le côté pour faciliter l'accès à la carte mère. 3. Repérez les emplacements de mémoire. Voir « Pièces de la carte mère » à la page 6. Guide d'utilisation ThinkStation P410... - Page 81 4. Retirez toutes les pièces susceptibles d'empêcher l'accès aux emplacements mémoire. Selon votre modèle d'ordinateur, il peut s'avérer nécessaire de retirer la carte graphique PCI Express x16 pour accéder aux emplacements mémoire plus facilement. Voir « Carte PCI » à la page 65. 5.
-
Page 82: Unité De Disque Optique
2. Retirez le panneau frontal. Voir « Panneau frontal » à la page 63. 3. Si vous installez une unité de disque optique, procédez comme suit : a. Retirez la protection métallique antistatique de la baie d'unité souhaitée. Guide d'utilisation ThinkStation P410... - Page 83 b. Repérez le système de retenue du disque optique situé sur le côté gauche de l'ordinateur. Poussez le système de retenue vers le bas pour déverrouiller le système. Soulevez-le ensuite pour le faire sortir du boîtier. Figure 24. Retrait du système de retenue du disque optique de l'ordinateur •...
- Page 84 7. Si vous installez une nouvelle unité de disque optique, retirez le panneau en plastique du panneau frontal correspondant à la baie d'unité souhaitée. Etape suivante • Pour installer un autre composant matériel, reportez-vous à la section appropriée. Guide d'utilisation ThinkStation P410...
-
Page 85: Périphérique Dans Le Boîtier Combiné Optique/Mémoire
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 89. Périphérique dans le boîtier combiné optique/mémoire Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les informations de la section «... -
Page 86: Unité De Disque Dur
2. Pincez les deux attaches l'une vers l'autre comme indiqué pour ouvrir le carter arrière du boîtier. Figure 31. Ouvrir le boîtier à l'arrière 3. Si vous remplacez une ancienne unité de disque dur, procédez comme suit : Guide d'utilisation ThinkStation P410... - Page 87 a. Faites glisser l'unité de disque dur pour la dégager par l'arrière du boîtier. Figure 32. Retrait de l'unité de disque dur par l'arrière b. Courbez les deux côtés du système de retenue pour dégager l'unité de disque dur de son système de retenue.
-
Page 88: Batterie
« À lire en premier : Consignes de sécurité importantes » à la page v. L'ordinateur comporte une mémoire spéciale qui conserve la date, l'heure et les paramètres des fonctions intégrées. Une pile conserve ces informations actives lorsque vous mettez l'ordinateur hors tension. Guide d'utilisation ThinkStation P410... -
Page 89: Interrupteur De Détection De Présence Du Carter
La pile ne nécessite normalement aucun chargement ou aucune maintenance tout au long de sa durée de vie ; toutefois, aucune pile n'est éternelle. En cas de défaillance de la pile, la date, l'heure et les données de configuration (y compris les mots de passe) sont perdues. L'ordinateur affiche alors un message d'erreur. Reportez-vous aux «... - Page 90 Etape suivante • Pour installer un autre composant matériel, reportez-vous à la section appropriée. • Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 89. Guide d'utilisation ThinkStation P410...
-
Page 91: Bloc D'alimentation Électrique
Bloc d'alimentation électrique Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les informations de la section « À lire en premier : Consignes de sécurité importantes » à la page v. Bien qu'il n'y ait plus de pièce en mouvement dans votre ordinateur une fois le cordon d'alimentation débranché, les avertissements suivants sont requis pour votre sécurité... -
Page 92: Dissipateur Thermique Et Bloc De Ventilation
7. Remettez en place et serrez les quatre vis pour fixer le bloc d'alimentation électrique. Remarque : Utilisez uniquement les vis fournies par Lenovo. 8. Branchez les câbles du bloc d'alimentation sur la carte mère et sur les unités. - Page 93 4. Débranchez le câble du dissipateur thermique et du bloc de ventilation du connecteur du ventilateur du microprocesseur (ce connecteur se trouve sur la carte mère). Voir « Pièces de la carte mère » à la page 6. 5. Pour retirer les quatre vis qui fixent le dissipateur thermique et bloc de ventilation sur la carte mère, procédez comme suit : a.
-
Page 94: Unité De Disque Dur Principale
4. Tirez sur la poignée pour libérer et retirer l'unité de disque dur du boîtier d'unités de disque dur. Figure 42. Retrait de l'unité de disque dur principale 5. Faites courber les côtés du système de retenue en tirant dessus de façon à dégager l'unité de disque dur de son système de retenue. Guide d'utilisation ThinkStation P410... -
Page 95: Unité De Disque Dur Secondaire
6. Pour installer une nouvelle unité de disque dur dans le système de retenue, faites courber ce dernier et alignez les broches du système de retenue sur les trous correspondants de l'unité de disque dur. Ne touchez pas à la carte à circuits située au bas de l'unité... - Page 96 Ne touchez pas à la carte à circuits située au bas de l'unité de disque dur. Figure 46. Installation de l'unité de disque dur dans le système de retenue Guide d'utilisation ThinkStation P410...
-
Page 97: Unité Ssd
7. Faites glisser la nouvelle unité de disque dur dans le boîtier d'unités de disque dur jusqu'à ce qu'elle se mette en place. Figure 47. Installation de l'unité de disque dur secondaire 8. Connectez les câbles d'interface et d'alimentation à la nouvelle unité de disque dur. Etape suivante •... - Page 98 Voir « Unité de disque dur principale » à la page 82 ou « Unité de disque dur secondaire » à la page 83. 5. Branchez le câble d'interface et le cordon d'alimentation sur l'unité SSD. Guide d'utilisation ThinkStation P410...
-
Page 99: Remplacement De L'unité Ssd
Etape suivante • Pour installer un autre composant matériel, reportez-vous à la section appropriée. • Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 89. Remplacement de l'unité SSD Attention : N'ouvrez pas l'ordinateur et ne procédez à... - Page 100 7. Installez un nouveau disque SSD dans le convertisseur de stockage. Installez ensuite les quatre vis de fixation du nouveau disque SSD dans le convertisseur de stockage. Figure 52. Installation du nouveau disque SSD dans le convertisseur de stockage Guide d'utilisation ThinkStation P410...
-
Page 101: Fin Du Remplacement De Composants
8. Pour installer le convertisseur de stockage dans le support de l'unité de stockage 3,5 pouces, courbez les côtés de ce dernier et alignez les broches du support sur les orifices correspondants du convertisseur de stockage. Figure 53. Installation du convertisseur de stockage avec la nouvelle unité SSD dans le support de l'unité de stockage 9. - Page 102 8. Mettez à jour la configuration de votre ordinateur si nécessaire. Voir « Utilisation de Setup Utility » à la page 35. 9. Si un composant matériel récemment installé ne fonctionne pas normalement, mettez à jour le pilote de périphérique. Voir « Maintien de votre ordinateur à jour » à la page 26. Guide d'utilisation ThinkStation P410...
-
Page 103: Chapitre 8. Assistance Technique
Site Web Lenovo Le site Web de Lenovo (http://www.lenovo.com) vous permet d'accéder aux informations les plus récentes ainsi qu'à des services pour acheter, mettre à jour et assurer la maintenance de votre ordinateur. Il vous permet également :... -
Page 104: Site Web Du Support Lenovo
• Trouver un prestataire de services situé à proximité. Site Web du support Lenovo Des informations techniques sont disponibles sur le site Web de support de Lenovo à l'adresse suivante : http://www.lenovo.com/support Ce site Web contient les informations du support les plus récentes sur les sujets suivants : •... -
Page 105: Utilisation D'autres Services
• Remplacement ou utilisation de composants n'ayant pas été fabriqués pour ou par Lenovo ou de composants non garantis par Lenovo • L'identification des problèmes d'origine logicielle • Configuration du BIOS lors d'une installation ou d'une mise à niveau • Changements, modifications ou mises à niveau des pilotes de périphérique •... - Page 106 Guide d'utilisation ThinkStation P410...
-
Page 107: Annexe A. Vitesse De La Mémoire Système
E5-1660 v4, E5-1650 v4, E5-1630 v4, 2400 MHz E5-1620 v4, E5-1607 v4, E5-1603 v4 Intel Xeon E5-2623 v4, E5-2620 v4, 1,2 V 2133 MHz E5-1650 v3, E5-1630 v3, E5-1620 v3 1,2 V Intel Xeon E5-1607 v3, E5-1603 v3 1 866 MHz © Copyright Lenovo 2016... - Page 108 Guide d'utilisation ThinkStation P410...
-
Page 109: Annexe B. Informations Réglementaires
• Consult an authorized dealer or service representative for help. Lenovo is not responsible for any radio or television interference caused by using other than specified or recommended cables and connectors or by unauthorized changes or modifications to this equipment. - Page 110 Geräte der Klasse B. Dieses Gerät ist berechtigt, in Übereinstimmung mit dem Deutschen EMVG das EG-Konformitätszeichen - CE - zu führen. Verantwortlich für die Konformitätserklärung nach Paragraf 5 des EMVG ist die Lenovo (Deutschland) GmbH, Meitnerstr. 9, D-70563 Stuttgart. Guide d'utilisation ThinkStation P410...
-
Page 111: Marque De Conformité Pour L'eurasie
The ac power cord shipped with your product can be used only for this specific product. Do not use the ac power cord for other devices. Taïwan - Informations de maintenance pour les produits Lenovo Taïwan - Conformité aux normes relatives au clavier et à la souris Marque de conformité... -
Page 112: Informations Supplémentaires Concernant La Réglementation
Toutes les notices relatives à la réglementation sont disponibles au format électronique sur le site Web du support Lenovo. Pour accéder à la version électronique de ces documents, accédez à la page http://www.lenovo.com/UserManuals. -
Page 113: Annexe C. Déclarations Relatives Au Recyclage Et Aux Deee
Pour plus d'informations sur les équipements portant la marque DEEE, consultez le site : http://www.lenovo.com/recycling Informations sur les DEEE pour la Hongrie En tant que fabricant, Lenovo assume les coûts découlant des obligations de Lenovo en vertu de la loi hongroise n°197/2014 (VIII.1.) sous-sections (1)-(5) de la section 12. © Copyright Lenovo 2016... -
Page 114: Informations Sur Le Recyclage Pour Le Japon
Collecting and recycling a disused Lenovo computer or monitor If you are a company employee and need to dispose of a Lenovo computer or monitor that is the property of the company, you must do so in accordance with the Law for Promotion of Effective Utilization of Resources. -
Page 115: Informations Sur Le Recyclage Des Piles Et Batteries Pour L'union Européenne
Si la batterie doit être remplacée, contactez votre revendeur ou Lenovo pour ce service. Si vous devez mettre au rebut une batterie au lithium, isolez-la avec une bande adhésive en vinyle, et contactez votre revendeur ou un fournisseur de services de mise au rebut et suivez leurs instructions. - Page 116 Guide d'utilisation ThinkStation P410...
-
Page 117: Annexe D. Directive Rohs (Restriction Of Hazardous Substances)
Directive RoHS pour la Chine Directive RoHS pour la Turquie The Lenovo product meets the requirements of the Republic of Turkey Directive on the Restriction of the Use of Certain Hazardous Substances in Waste Electrical and Electronic Equipment (WEEE). © Copyright Lenovo 2016... -
Page 118: Directive Rohs Pour L'ukraine
Directive RoHS pour l'Ukraine Directive RoHS pour l'Inde RoHS compliant as per E-Waste (Management & Handling) Rules, 2011. Guide d'utilisation ThinkStation P410... -
Page 119: Annexe E. Informations Sur Les Modèles Energy Star
Energy) qui a pour but d'économiser de l'argent et de protéger l'environnement par le biais de produits et de pratiques efficaces. Lenovo est fier d'offrir à ses clients des produits répondant aux normes fixées par le programme ENERGY STAR. Certains modèles des types de machines suivants ont été conçus et testés pour répondre aux normes du programme ENERGY STAR concernant les ordinateurs, au moment de la fabrication : 30B20003US et 30B20002US. - Page 120 • Sous Windows 10 : cliquez avec le bouton droit de la souris sur le bouton Démarrer pour ouvrir le menu contextuel Démarrer. 2. Cliquez sur Panneau de configuration. Affichez le Panneau de configuration en utilisant de grandes ou de petites icônes, puis cliquez sur Options d’alimentation. 3. Suivez les instructions qui s'affichent à l'écran. Guide d'utilisation ThinkStation P410...
-
Page 121: Annexe F. Remarques
Les éléments figurant sur ces sites Web ne font pas partie des éléments de ce produit Lenovo et l'utilisation de ces sites relève de votre seule responsabilité. Les données de performance indiquées dans ce document ont été déterminées dans un environnement contrôlé. -
Page 122: Marques
Marques Les termes qui suivent sont des marques de Lenovo aux Etats-Unis et/ou dans certains autres pays : Lenovo Le logo Lenovo ThinkStation Le logo ThinkStation Rescue and Recovery ThinkVantage Microsoft, Windows, Windows Media sont des marques du groupe Microsoft.
