Manuel configuration et réglage Série ONE+
ONE+
REF. 2865

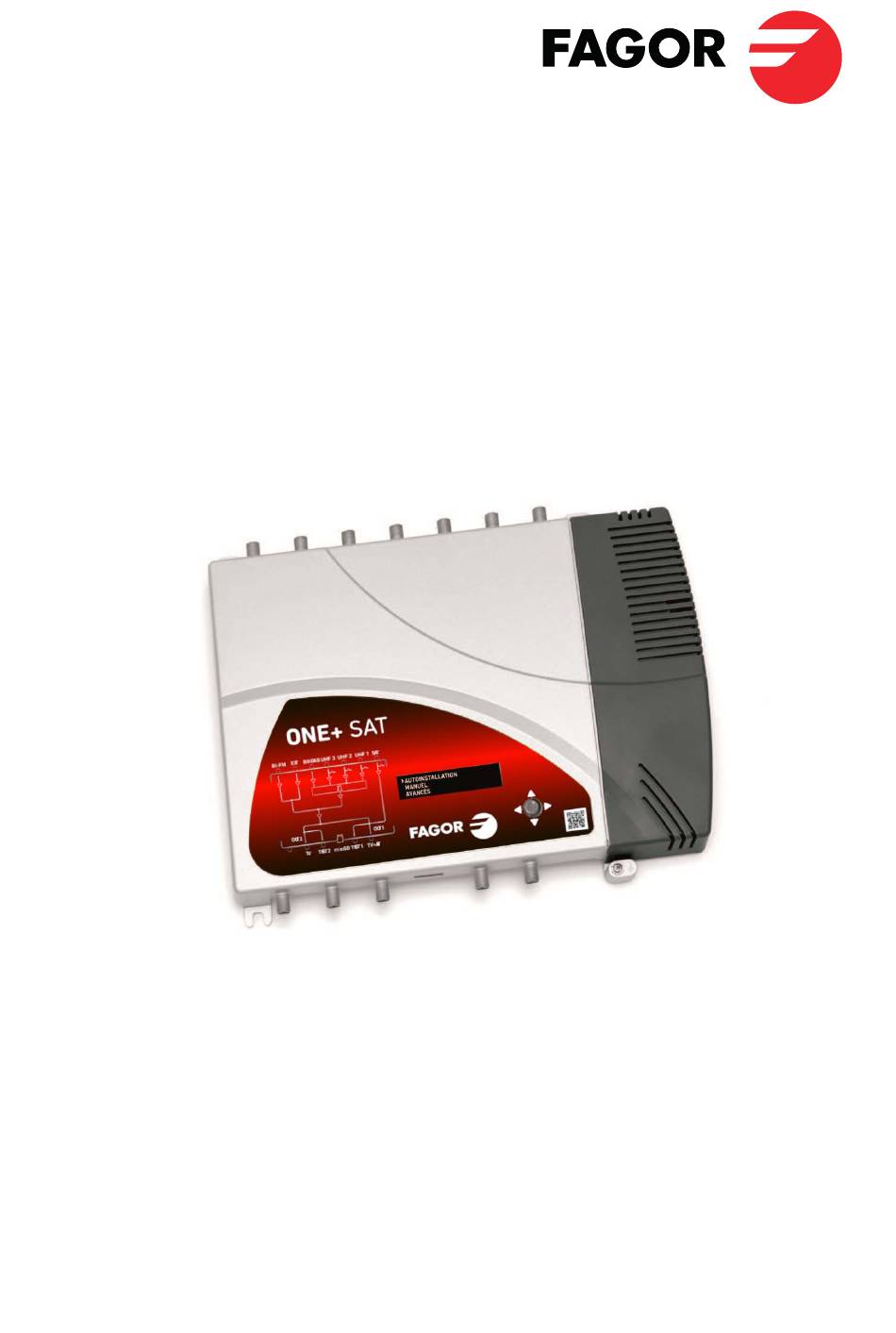

ONE+ SAT
REF. 2864
Firmware ONE+_v3.0.1

Publicité

loading

Sommaire des Matières pour Fagor ONE+ Serie

  • Page 1 Manuel configuration et réglage Série ONE+ ONE+ REF. 2865 ONE+ SAT REF. 2864 Firmware ONE+_v3.0.1...
  • Page 2 Manuel configuration et réglage Série ONE+ Firmware ONE+_v1.1.3 Index 1. INTRODUCTION.............................3 1.1 Introduction générale sur la sécurité .................3 1.2 Recommandations sur le milieu de l’installation ............4 1.3 Description du module ....................4 1.3.1 Description générale ................4 1.3.2 Caractéristiques principales ..............5 2. INTERFACE OLED ..........................5 2.1 Utilisation générale de l’équipement ................5 2.2 Guide rapide des menus...
  • Page 3 Firmware ONE+_v1.1.3 Manuel configuration et réglage Série ONE+ 1. INTRODUCTION Ce manuel explique comment réaliser l’installation des centrales amplifi atrices programmables de la famille ONE+. Il décrit comment configu er la centrale. Tout d’abord le montage physique puis l’utilisation du bou- ton (joystick) de programmation et son effet sur ’écran OLED et, enfin toutes les options de menu de l’interface de l’utilisateur.
  • Page 4 Manuel configuration et réglage Série ONE+ Firmware ONE+_v1.1.3 1.2 Recommandations sur le milieu de l’installation  L’équipement ne peut être utilisé qu’à l’intérieur.  Ne branchez pas l’équipement dans des pièces humides.  Ne mettez pas en marche l’équipement juste après l’avoir déplacé d’un endroit froid vers un endroit à température élevée.
  • Page 5 Firmware ONE+_v1.1.3 Manuel configuration et réglage Série ONE+ 1.3.2 Caractéristiques principales Les équipements ONE+ et ONE+ SAT sont des centrales amplifi atrices à technologie numérique programmable, conçues pour fi trer sélectivement des chaînes TV. Adéquates pour logement unifamilial et collectif, elles sont la solution parfaite pour paramétrer des signaux de fréquences et ampleurs diffé...
  • Page 6 Manuel configuration et réglage Série ONE+ Firmware ONE+_v1.1.3 Mouvement vertical de la touche Dans les menus et sous-menus, déplacer la touche vers le haut ou le bas permet de naviguer dans ces directions respectivement. Dans les réglages, déplacer la touche vers le haut ou le bas permet également de modifier les aleurs dans ces directions respectivement.
  • Page 7 Firmware ONE+_v1.1.3 Manuel configuration et réglage Série ONE+ 2.2 Guide rapide des menus UHF1/UHF2/UHF3 Installation auto Vcc OFF FILTRE 1 C21 474.000 + LTE2 5G FILTRE 2 C__ ___.___ + LTE1 4G TOUT LA UHF ENTRÉE C21 474.000 SORTIE C21 474.000 LARGEUR 1 CH 8 MHz BIII DAB OFF...
  • Page 8 Manuel configuration et réglage Série ONE+ Firmware ONE+_v1.1.3 2.3 Paramétrage par régions La première fois que vous allumerez la centrale ou après avoir effa é la configu ation pour restaurer les valeurs d’usine, le premier écran qui s’affiche permet de p amétrer les valeurs associées à un pays concret. España: ES-BG-24V France: FR-LL-24V...
  • Page 9 Firmware ONE+_v1.1.3 Manuel configuration et réglage Série ONE+ Chaînes trouvées UHF 1: 7 UHF 2: 1 UHF 3: 1 BIII: 0 2.5 Installation manuelle A travers l’installation manuelle vous pourrez configu er complètement la tête, y compris les entrées et sorties qui ne sont pas configu ées durant une installation automatique ou vous pourrez modifier le ésultat d’une insta- llation automatique réalisée au préalable.
  • Page 10 Manuel configuration et réglage Série ONE+ Firmware ONE+_v1.1.3 ENTÉE C21 474.000 SRTIE C21 474.000 LARGEUR 1 CH 8 MHz Les paramètres que l’on peut modifier sont  ENTRÉE : chaîne d’entrée que l’on souhaite fi trer  SORTIE : chaîne de sortie à laquelle on enverra le signal ...
  • Page 11 Firmware ONE+_v1.1.3 Manuel configuration et réglage Série ONE+ Les paramètres réglables sont :  Vcc : permet de définir que le tension et quel ton seront injectés au câble de l’entrée SAT afin d’alimenter commuter la LNB. Sélectionnez BYPASS si vous ne souhaitez pas alimenter la LNB ou si vous souhaitez transférer la signalisation Unicable existante sur la sortie OUT 1 à...
  • Page 12 Manuel configuration et réglage Série ONE+ Firmware ONE+_v1.1.3 Un écran s’affich a portant les sous-menus suivants :  INFO.DU MODULE : permet de voir les informations sur la fabrication de la centrale (nº de série, date de fabrication, version de fir ware), ainsi que l’information associée à son état actuel (heures de fonctionnement, alarmes).
  • Page 13 Firmware ONE+_v1.1.3 Manuel configuration et réglage Série ONE+ SAUVEGARDER CONFIG. SAUVEGARDER ÉTAT.  E LIMINER FICHIERS Les diffé entes actions possibles sur la carte microSD sont :  MISE A JOUR FW : sélectionnez cette option pour actualiser le fir ware de la centrale. Pour ce faire, sauve- garder au préalable le fichier de fi ware avec la nouvelle version dans la mémoire microSD au fichier ONE Firmware.
  • Page 14 Manuel configuration et réglage Série ONE+ Firmware ONE+_v1.1.3 préamplis UHF de l’installation. 2.6.4 Contrôle d’amp. int. Ce sous-menu permet de configu er le mode de comportement de la centrale lorsque vous devez amplifier de signaux de très faible puissance. Il gère également le comportement de l'amplifi ateur lorsque le signal disparaît sur les canaux auxquels un fi tre a été...
  • Page 15 Firmware ONE+_v1.1.3 Manuel configuration et réglage Série ONE+ NOTE Pour débloquer la centrale, introduisez le code sur l’écran de déblocage. Si vous l’ignorez, contactez le Département Clients d’Ikusi où il vous sera demandé le nº de série de la centrale affectée (il fig e sur le même écran de déblocage.
  • Page 16 Manuel configuration et réglage Série ONE+ Firmware ONE+_v1.1.3 3. REMPLACER L’ALIMENTATION 1. Déconnectez-vous du réseau électrique DANGER 2. Desserrez les vis T1, T2 et T3 (fig 1) 3. Appuyez sur les languettes P1 et P2 tout en faisant glisser la fontaine vers le bas, sur ses guides (fig 2) 4.
  • Page 17 Firmware ONE+_v1.1.3 Manuel configuration et réglage Série ONE+ FAGOR MULTIMEDIA SOLUTIONS, SL Araba Hiribidea, 34 20500 Arrasate, Gipuzkoa Spain Tel.: +34 943 44 88 95 support@fagormultimedia.com www.fagormultimedia.com Manuel configuration et réglage Série ONE+...
