3: Retournez le cadre et fixez le support d'essieu avec les roues de la même
manière.
4: Assurez-vous que tous les boulons et écrous sont serrés.

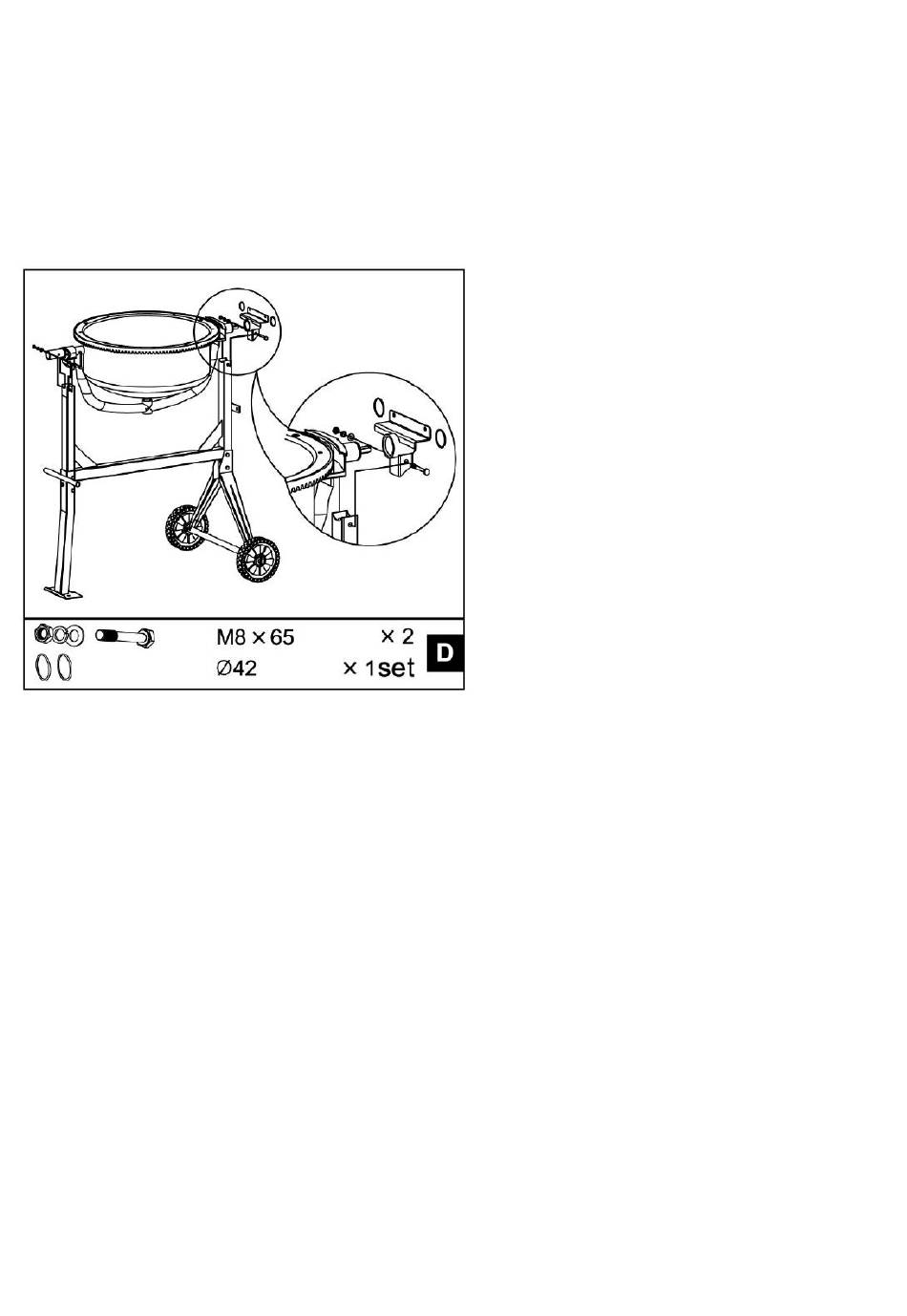

TAMBOUR DU FOND
1. Faites glisser le bloc de roulement sur l'arbre. Insérez les anneaux Ø42.
2. Avec précaution et avec deux personnes, placez le tambour inférieur sur le
cadre. Le bras de support doit être placé sur les supports latéraux, comme
illustré sur le schéma. Les blocs de roulement doivent s'insérer dans les
rails par les supports latéraux. L'arbre le plus grand doit être à l'extrémité du
pied du support.
3. Sur chaque côté, alignez les trous du support latéral avec ceux du bloc de
roulement et insérez un boulon hexagonal M8X65 d'un côté, puis une
rondelle plate, une rondelle frein et un écrou de l'autre côté.
Serrez avec une clé.
LAMES MELANGEUSES
14
