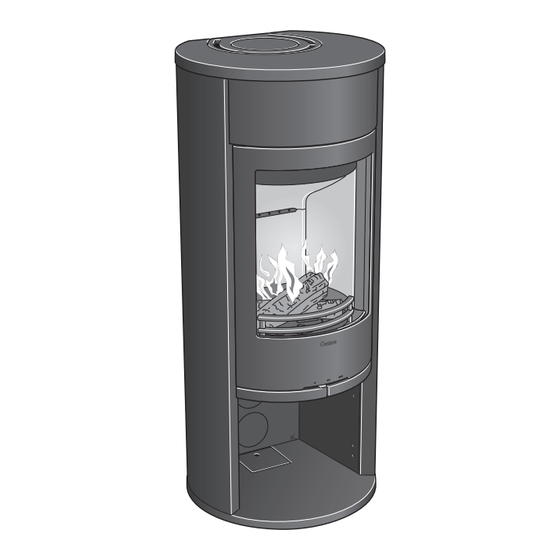

Nibe Contura 610G Style Mode D'emploi
Masquer les pouces
Voir aussi pour Contura 610G Style:
- Mode d'emploi (20 pages) ,
- Mode d'emploi (20 pages) ,
- Mode d'emploi (20 pages)
Publicité
Liens rapides
Publicité
Manuels Connexes pour Nibe Contura 610G Style
Sommaire des Matières pour Nibe Contura 610G Style
- Page 1 610 Style 610G Style contura.eu...
- Page 2 Fakta Fakten Fakta Installationsavstånd Installationsabstände Installasjonsavstand Prestandadeklaration Ytelseserklæring Leistungsdeklaration EU-försäkran om överrenskommelse EU-Konformitätserklärun EU-samsvarserklæring Montering Montage Montering Données Techniques Facts Fakta Distances d’installation Installation distances Installationsafstand Déclaration des performance Declaration of performance Præstationserklæring Déclaration de conformité UE EU Declaration of Conformity EU-overensstemmelserklæring Montage Assembly...
- Page 3 Tiedot 3 -9 kW 1260 mm 540 mm 495 mm 120 kg Asennus kannattaa teettää Kantava alusta Nimellisteho 6 kW Hyötysuhde 86 % ammattilaisella Varmista, että lattia kestää asennettavan Savukaasumassavirta 4,7 g/s takan ja savupiipun painon. Tavallisesti takka Tässä ohjeessa selostetaan takkojen ja savupiippu voidaan asentaa omakotitalon asennus.
- Page 4 Suojaetäisyys C610 / C610G Style KÄÄNTÖLEVYN (LISÄVARUSTE) ASENNUKSEN YHTE- Luukun ja tulenaran rakenneosan YDESSÄ alla annetut suojaetäisyydet eivät päde. tai sisustuksen välisen etäisyyden Katso erillinen kääntölevyn asennusohje. on oltava vähintään 1,2 m. Mittapiirroksissa näkyvät vain takan pienimmät sallitut asennu- Tulenarka katto setäisyydet.
- Page 5 TUOTE Tuotetyyppi Puulämmitteinen takka Tyyppimerkintä Contura 610 Käyttötarkoitus Asuintilojen lämmitys Polttoaine VALMISTAJA Nimi NIBE AB / Contura Osoite Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Ruotsi SERTIFIOINTI AVCP-menettely Järjestelmä 3 Eurostandardi EN 13240:2001 / A2:2004 / AC:2007 Ilmoitettu elin Rein-Ruhr Feuerstätten Prüfstelle, NB 1625.
- Page 6 Palosuojausta ja turvaetäisyyksiä palaviin rakennusmateriaaleihin on noudatettava kaikissa olosuhteissa. Kokoonpanoa, asennusta tai huoltoa koskevat Riittävä palamisilman saanti on aina varmistettava. Poistoilmajärjestelmät voivat häiritä palamisilman syöttöä. erityiset varotoimenpiteet. Allekirjoittanut vastaa valmistuksesta ja suoritustasoilmoituksen mukaisuudesta. Niklas Gunnarsson, Business area manager NIBE STOVES Markaryd, 1. tammikuuta 2022...
- Page 7 Montering Vor der Montage Før montering Om insatsen behöver läggas ned för att Wenn der Einsatz in liegender Position Hvis innsatsen må legges ned for å flyttes, förflyttas bör lösa delar demonteras. versetzt werden muss, sind lose Komponenten bør løse deler demonteres. Demontering Demontering av eldstadsbeklädnad zu demontieren.
- Page 8 Bakåtanslutning till murad skorsten Rückseitiger Anschluss an einen gemauerten Schornstein Bakmontering til murt skorstein Raccordement par l’arrière à une cheminée de maçonnerie Rear connection to a masonry chimney Tilslutning bagud til muret skorsten Liitäntä taaksepäin muurattuun savupiippuun Collegamento alla canna fumaria in muratura dal retro della stufa Achterwaartse aansluiting op een gemetselde schoorsteen Ø...
- Page 9 Toppanslutning till skorsten Varmluftsgallret måste vara monterat innan skorstenen toppansluts. Oberseitiger Anschluss an den Schornstein Das Warmluftgitter muss montiert sein, bevor ein Schornsteinanschluss an der Oberseite erfolgt. Toppmontering til skorstein Varmluftsgitteret må være montert før skorsteinen topptilkobles. Raccordement par le haut Monter la grille d’air chaud avant le raccordement à...
- Page 10 Tilluft Zuluft Tilluft Arrivée d’air Supply Forbrændingsluft Tuloilma Alimentazione dell’aria Toevoerlucht...
- Page 12 3A:1 3A:2...
- Page 13 3B:1 3B:1-3B:2 Gäller endast vit modell. 3B:1-3B:2 Gilt nur für weißes Modell. 3B:1-3B:2 Gjelder bare hvit modell. 3B:1-3B:2 Concerne uniquement le modèle blanc. 3B:1-3B:2 Applies to white model only. 3B:1-3B:2 Gælder kun for hvid model. 3B:2 3B:1-3B:2 Koskee vain valkoista mallia. 3B:1-3B:2 Solo per il modello bianco.
- Page 14 3C:1 3C:2 3C:3...
- Page 16 Uppställning av luckan, vid städning/service Spærring af lågen, ved rengøring/service Luckan kan spärras i öppet läge, med hjälp av låsarmen på kaminens Lågen kan spærres i åben position ved hjælp af låsearmen på vänstra sida. venstre side af brændeovnen. Aufstellen der Tür für Reinigung und Service Luukun asettaminen puhdistusta/huoltoa varten Mithilfe des Armes an der linken Seite des Kamins kann die Tür in Luukku voidaan lukita avattuun asentoon takan vasemmalla...
- Page 17 Demontera eldstadsbeklädnaden (Vermiculit) So demontieren Sie die Brennraumauskleidung (Vermiculit) Slik demonterer du ildstedsbekledningen (Vermikulitt) Voici comment démonter l’habillage du foyer (Vermiculite) How to remove the hearth surround (Vermiculite) Sådan afmonterer du ovnbeklædningen (Vermiculite) Näin irrotat tulipesän verhouksen (vermikuliitti) Come smontare il rivestimento del focolare (vermiculite) Zo demonteert u de kachelbekleding (vermiculiet) Handle with care!
- Page 20 811457 IAV SE-EX C610 / C610G Style-4 NIBE AB · Box 134 · 285 23 Markaryd · Sweden 2023-09-22 contura.eu...
