INFORMATION GENERAL
ASTRO Type Moteur électrique
E86-CTO
1Ph-220V-50Hz-1,35HP
E89-CTO
3Ph-380V-50Hz-1,5 HP
INTRODUCTION
L'ASTRO est un treuil à passage de câble automatique. Le câble fait un tour de la
poulie d'entraînement, l'adhérence étant assurée par une chaîne â rouleaux. La
motorisation est assurée par un moteur électrique. La transmission est assurée par un
réducteur type 'QUADRANT' offrant un rendement maximum. En cas de coupure de
courant une simple action sur le levier du frein primaire assure une descente sous
vitesse contrôlée.

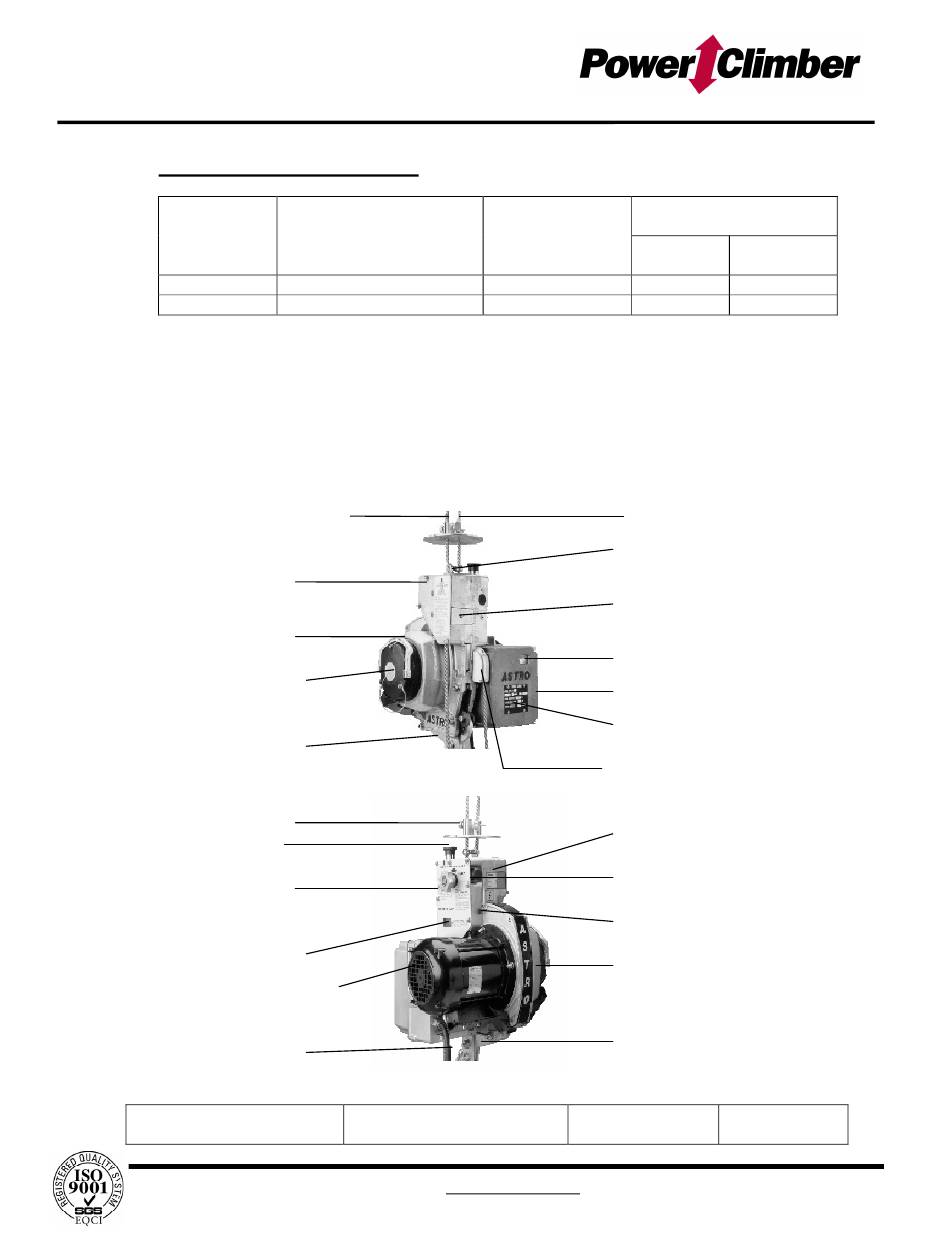

CABLE DE SECURITE
INTERRUPTEUR
MOU DE CABLE
LEVIER DE DESCENTE
DE SECOURS
FREIN ELECTRO-
MAGNETIQUE
NO. DE SERIE
BUTEE DE FIN DE
COURSE
LIMITEUR HAUT
MANETTE DE
RE-ARMEMENT
FENETRE
D'INSPECTION
MOTEUR ELECTRIQUE
CABLE
D'ALIMENTATION
Reference: 38380-04 /
38700-F
Tel. +32-3-451 05 00
This document and all copies are the property of Power Climber BVBA. All dimensions and data are indicative only.
The user must ensure that the equipment complies with local rules and regulations.
Capacité
6.000 N (600 Kg)
8.000 N (800 Kg)
Issue date: 99-08-25
E-mail: info@PowerClimber.be
Câble de sécurité &
suspension
Dia Nom.
Charge
rupture
9 mm
60 KN
9 mm
80 KN
CABLE DE SUSPENSION
LEVIER MOU DE CABLE
FENETRE D'INSPECTION
COMPTEUR HORAIRE
COFFRET ELECTRIQUE
PLAQUE SIGNALETIQUE
SORTIE CABLE DE
SUSPENSION
DISPOSITIF SURVITESSE
DECLENCHEMENT MANUEL
DE L'ANTICHUTE
'INDICATEUR DE TENSION
SYSTEME DE TRACTION
AVEC REDUCTEUR
QUADRANT
LIMITEUR DE CHARGE
Revision: A
Page: 2 of 8
Fax +32-3-451 05 01
