Accessoires du Tableau d'alarme incendie de type 4 Radio 346 110 / 346 114

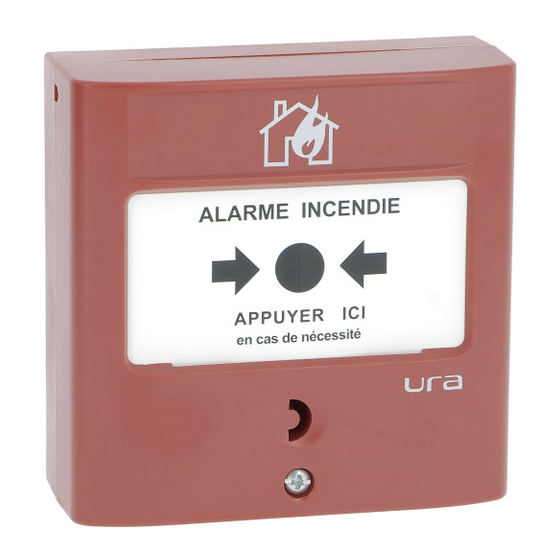

Déclencheur manuel «DM» 346 111 - Diffuseur sonore «DS» 346 112 - Diffuseur lumineux «DL» 346 113
Pour plus d'informations, référez-vous à la notice du tableau d'alarme réf. 346 110 ou 346 114 : Document LE14180
La portée radio dépend de l'environnement de l'installation.
1- Associer le périphérique
a- Tableau d'alarme sous tension, insérez la(ou les) pile(s) :
CR123 - Li 3 V 1500 mAh
b- Sur le tableau d'alarme appuyez sur la touche «VALID».
L'écran de saisie du code d'accès s'affiche :
c- Composez le code d'accès 3113 : Appuyez sur les touches ^ et v pour faire défiler les chiffres et validez-les l'un après l'autre : TABLEAU D'ALARME INCENDIE DE TYPE 4 RADIO
Appuyez sur la touche «VALID».
L'écran affiche
Informations des
EVACUATION
périphériques
d- Faîtes défiler les écrans : Appuyez sur les touches ^ ou v jusqu'à l'affichage du menu
DEFAUT
e- Appuyez sur la touche «VALID» , l'écran affiche
SOUS TENSION
f- Appuyez sur le bouton poussoir du périphérique
--> Sur le périphérique : Le voyant jaune clignote jusqu'à l'association avec le tableau d'alarme
Quand le périphérique est associé le voyant vert est allumé.
--> Le tableau d'alarme indique le type du périphérique (DM / Diffuseur) et son numéro d'identification, par exemple :
Identifiez le périphérique : Collez son étiquette d'identification (planche d'étiquettes fournie avec le tableau d'alarme)
2- Localiser la position du périphérique
a- Si aucun voyant n'est allumé sur le périphérique, appuyez sur son bouton-poussoir
b- Déplacez-vous dans la pièce avec le périphérique
c- Choisissez la zone appropriée : celle dans laquelle son voyant vert est allumé
3- Fixer le périphérique
Veillez à utiliser des vis de fixation adaptées au support et au poids du produit.
Référez-vous aux cotes de fixation indiquées ci-après.
Pour le DS, veillez à respecter l'orientation du haut/bas socle : Utilisez ce repère
Réf. 346 111
TABLEAU D'ALARME INCENDIE DE TYPE 4 RADIO
Code d'accès
EVACUATION
0 _ _ _
DEFAUT
SOUS TENSION
TABLEAU D'ALARME INCENDIE DE TYPE 4 RADIO
ECHAP VALID
Attente du
EVACUATION
périphérique...
DEFAUT
Bouton poussoir
SOUS TENSION
DM
Réf. 346 112
DM
ECHAP VALID
TABLEAU D'ALARME INCENDIE DE TYPE 4 RADIO
Ajouter un
EVACUATION
périphérique
DEFAUT
DS
SOUS TENSION
ECHAP
VALID
Bouton poussoir
DS
Réf. 346 113
DS
TABLEAU D'ALARME INCENDIE DE TYPE 4 RADIO
TABLEAU D'ALARME INCENDIE DE TYPE 4 RADIO
Informations
Réception radio
EVACUATION
EVACUATION
Périphériques
bonne
DEFAUT
DEFAUT
SOUS TENSION
SOUS TENSION
ECHAP VALID
DL
Bouton poussoir
TABLEAU D'ALARME INCENDIE DE TYPE 4 RADIO
Ajout
EVACUATION
DM 01
DEFAUT
SOUS TENSION
60 mm
DM
(110 g)
54 mm
DL
ECHAP VALID
ECHAP VALID
ECHAP VALID
60 mm
DS
(254 g)
et
DL
(230 g)
