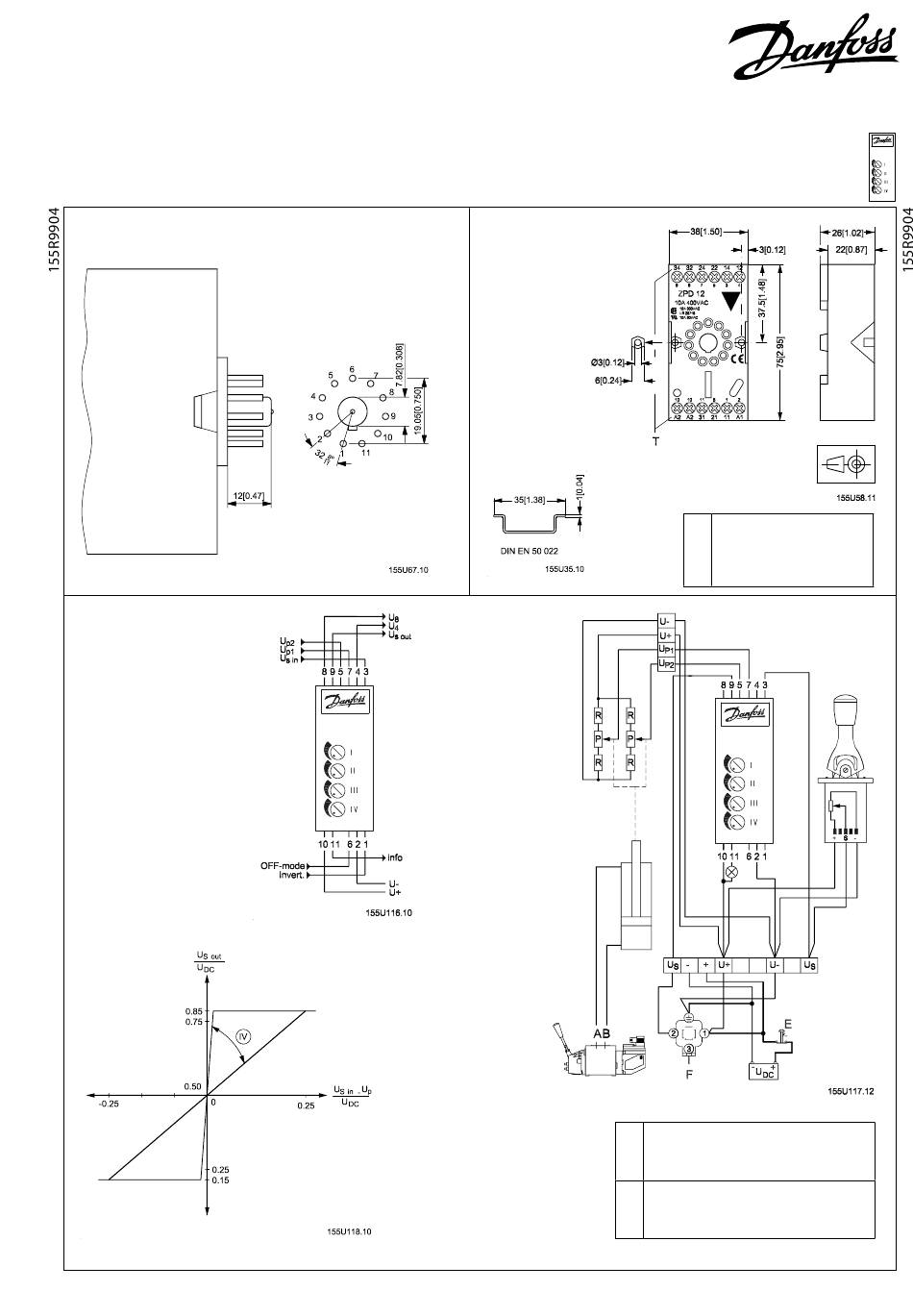

Installation Guide
Electronic Closed Loop Position Control
EHC (155U7905, 155U7915)
Montage
Installation
Tilslutning
Connection
Anschluss
Raccordement
© Danfoss, 2014-03
Monteringssokkel EHB
Mounting base EHB
Montagesockel EHB
Socle de montage EHB
Speed Control EHC
Code no. 155U7905
Supply: 11-30 V DC
Made in Denmark
520L0514 • Rev BB • Mar 2014
Terminalnumre
Terminal numbers
T
Terminalnummern
Numéros de bornes
Speed Control EHC
Code no. 155U7905
Supply: 11-30 V DC
Made in Denmark
Nødstop
Emergency stop
E
Notschalter
Arrêt d'urgence
Udtag fra fejlovervågning
Branch circuit for fault monitoring
F
Anzapfung von der Fehlerüberwachung
Sortie du signal défaut
1
