1

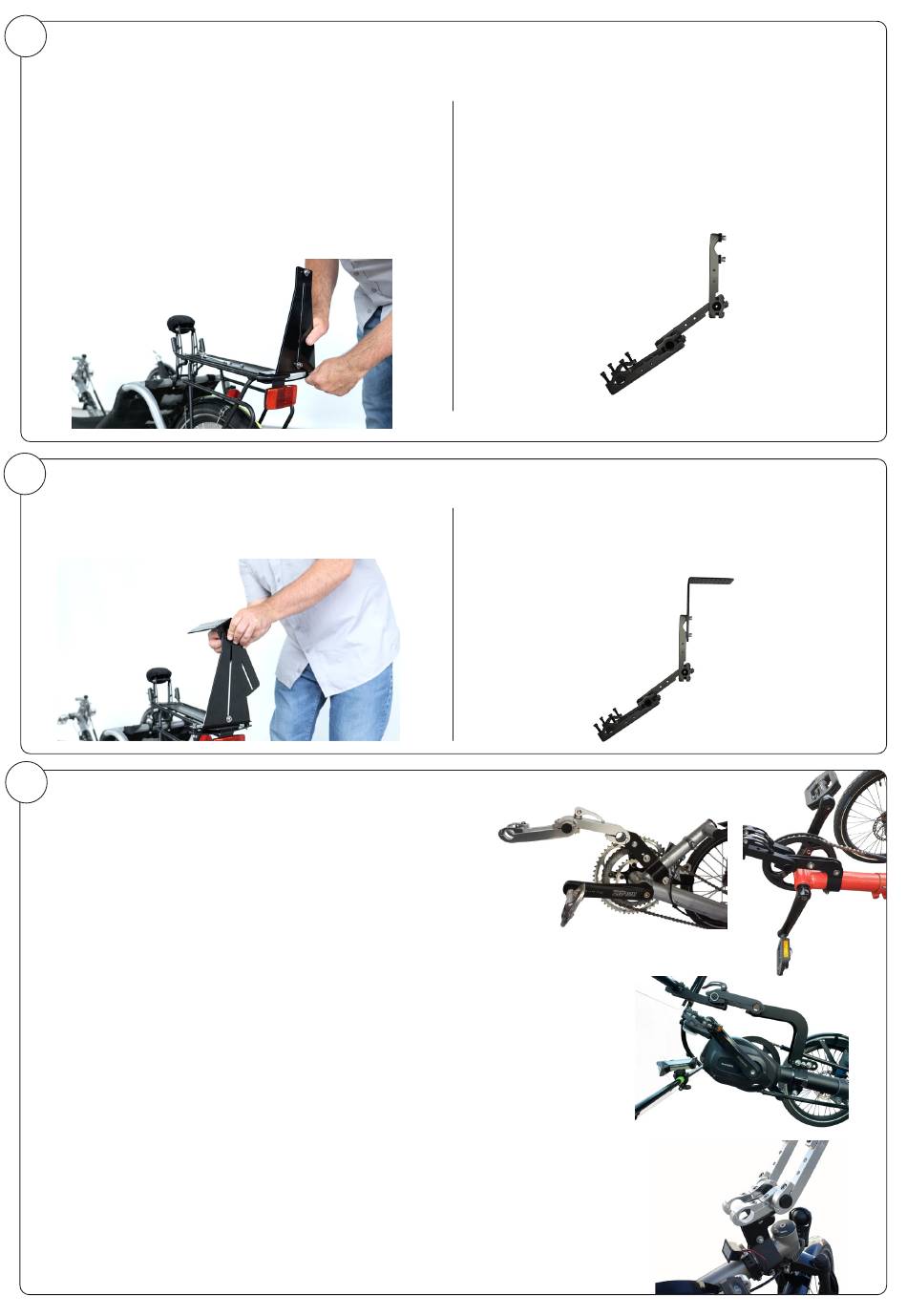

Montage de l'adaptation arrière
Montage de la fixation sur le porte bagage
Retirer 2 des 3 vis de la fixation porte bagage (laisser 1 vis
d'un côté) et placer la partie haute sur le dessus du porte
bagage; la partie basse se positionne dessous; puis serrer à
l'aide des 3 vis.
Cette adaptation doit normalement se fixer à l'extrémité
du porte bagage pour ne pas entraver la mise en place de
bagages placés sur le côté ou sur le dessus.
2
Fixation de la plaque
Positionnez la plaque parallèlement à celle de la fixation
porte bagage dans la position la plus basse puis serrez les 2
écrous.
3
Montage de la fixation avant
Montage sur Tube Support de Dérailleur
Desserrer les 2 écrous reliant les plaques.
Placer la protection transparente autour du tube support de dérailleur et
positionner ensuite les 2 plaques, le plus bas possible.
L'encoche située sur l'une des plaques doit se situer du coté chaine.
Serrer les 2 écrous en haut et en bas à l'aide d'une clé plate de 10 (non fournie)
en veillant à ce que les 2 plaques soient bien centrées et solidement arrimées.
Fixer ensuite les doubles pièces d'accroche sur les tubes soudés en replaçant les
2 demi coquilles amovibles (avec inscription 23,8).
Montage sur Bôme
Retirer préalablement la vis et l'écrou du bas des deux plaques.
Placer la protection transparente autour de la bôme.
Placer ensuite les plaques autour de la bôme le plus proche possible du pédalier
ou derrière le boitier de direction (Delta Trike), en ne gardant que la vis et l'écrou
du haut.
Placer ensuite la vis du bas et serrer l'écrou à la main sous le tube.
Visser régulièrement les 2 écrous en alternant en haut et en bas, avec l'outil 6
pans et une clé plate de 10 (non fournie), de façon à toujours maintenir en paral-
lèle les deux parties.
Celles-ci doivent être solidement serrés pour éviter qu'elles ne tournent autour du
tube ultérieurement.
Montage de la fixation sur l'armature du siège
Fixez les pièces d'accroche sur le tube horizontal
en haut et à l'arrière du siège.
Pour la fixation sur l'armature tubulaire du siège, visser la
plaque sur la pièce d'accroche haute.
