Fiche technique
EP..F+MOD
Notes d'installation
Qualité de l'eau requise
Les dispositions prévues par la norme VDI 2035 relative à la qualité de l'eau sont à respecter.
Les vannes à boisseau sphérique sont des organes de réglage. Comme pour les autres
équipements et pour qu'elles assurent leur fonction à long terme, il est recommandé de
prévoir un dispositif de filtration afin de les protéger. L'installation du filtre adapté est
recommandée.
L'eau doit présenter une conductivité ≥ 20 μS/cm pour un bon fonctionnement. Il convient de
noter que, normalement, lors de l'utilisation d'une eau à faible conductivité, la conductivité
est élevée à une valeur supérieure à la valeur minimale requise durant le remplissage, ce qui
permet de faire fonctionner le système.Augmentation de la conductivité pendant le
remplissage causée par :- eau résiduelle non traitée issue du test de pression ou du pré-
rinçage
- sels métalliques (ex. rouille) dissous hors des matières premières
Réchauffeur d'axe
Dans les applications d'eau froide avec air ambiant chaud et humide, de la condensation peut
se produire dans les servomoteurs. Cela peut entraîner la corrosion des engrenages du
servomoteur et provoquer une panne de celui-ci. Dans de telles applications, l'utilisation d'un
réchauffeur d'axe est recommandée.
Le réchauffeur d'axe ne doit être utilisé que lorsque le système est en marche, puisqu'il ne
dispose d'aucun régulateur de température.
Entretien
Les vannes de régulation et les servomoteurs rotatifs et les capteurs ne nécessitent pas
d'entretien.
Avant toute intervention sur l'élément de commande, coupez l'alimentation du servomoteur
rotatif (en débranchant le câble électrique si nécessaire). Les pompes de la partie de
tuyauterie concernée doivent être à l'arrêt et les vannes d'isolement fermées (au besoin,
attendre que les pompes aient refroidi et réduire la pression du système à la pression
ambiante).
La remise en service ne pourra avoir lieu que lorsque la vanne à boisseau sphérique 6 voies et
le servomoteur rotatif auront été montés conformément aux instructions et que les
tuyauteries auront été remplies dans les règles de l'art.
Sens du débit
Le sens de débit indiqué par une flèche sur la vanne doit être respecté; dans le cas contraire,
la valeur de débit mesurée sera incorrecte.

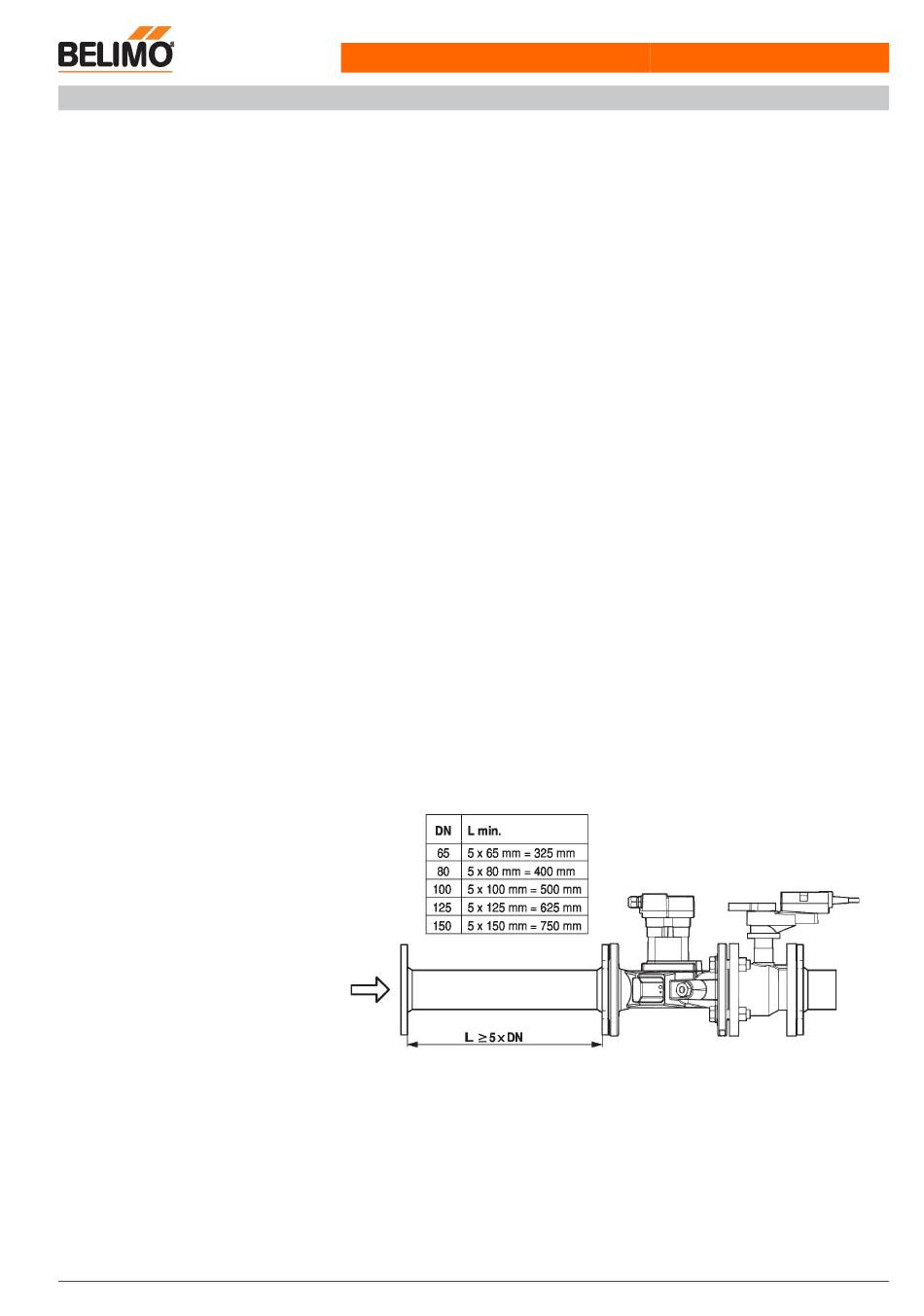

Section d'entrée
Pour obtenir la précision de mesure requise, une section de stabilisation de débit ou
d'aspiration dans le sens du débit doit être placée en amont du capteur de débit. Cette
longueur doit être d'au moins 5 x DN.
Installation fractionnée
La combinaison vanne/servomoteur peut être montée séparément du capteur de débit. Le
sens du débit des deux composants doit être respecté.
www.belimo.com
EP..F+MOD • fr-fr • 2023-12-12 • Sous réserve de modifications
9 / 11
