• Ligue o extractor à alimentação utilizando um interruptor de
dois pólos com uma folga de contacto de pelo menos 3 mm.
• Retire os filtros contra gordura (ver parágrafo da Manutenção)
certificando-se de que o conector do cabo de alimentação está
correctamente instalado na tomada existente do lado do venti-
lador.

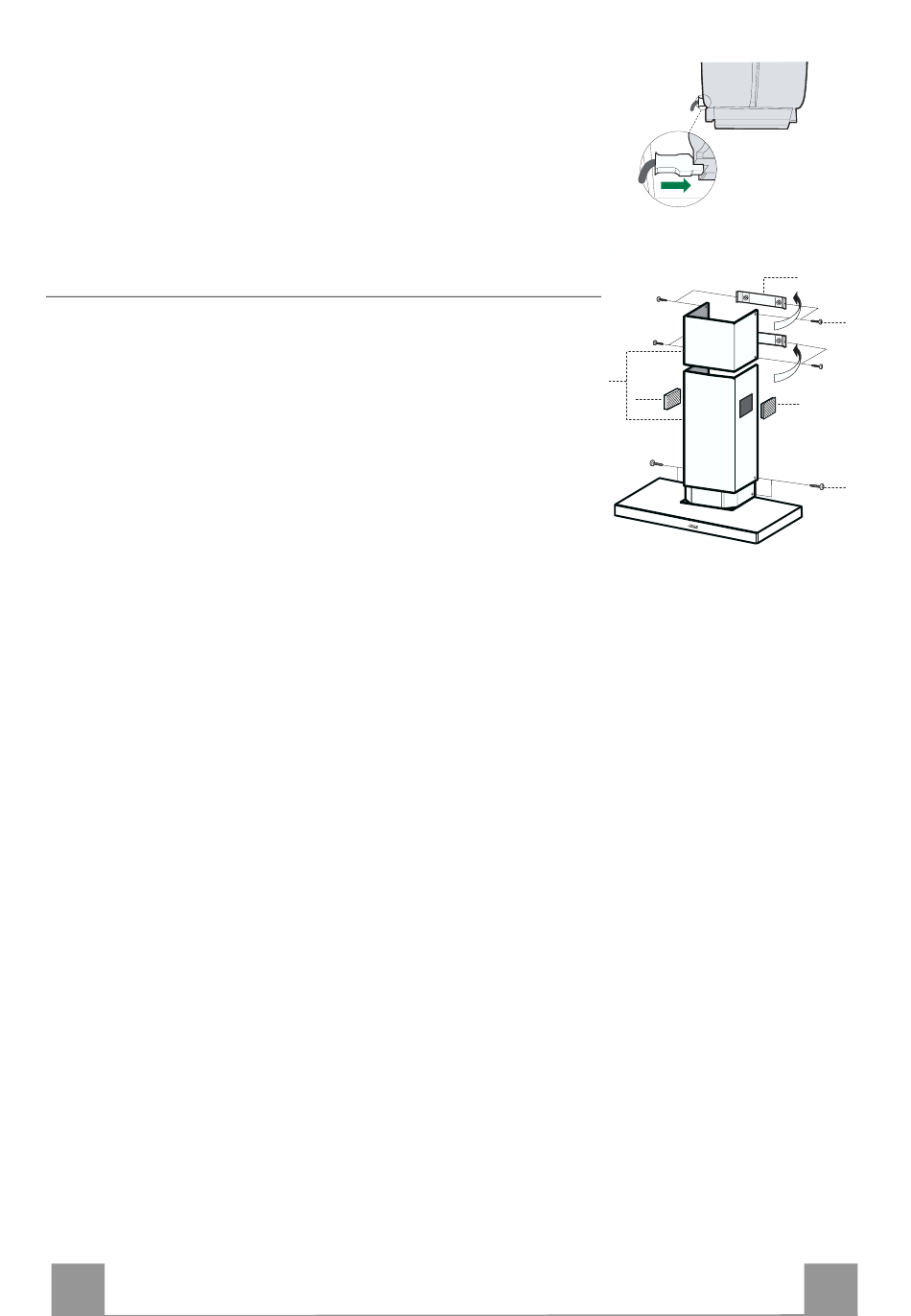

Chaminé superior
• Alargue ligeiramente as duas folhas laterais, prenda-as atrás
dos suportes 7.2.1 e volte a fechálas completamente.
• Fixe lateralmente aos suportes com os 4 parafusos 12c (2,9 x
6,5) fornecidos com o aparelho.
Chaminé inferior
• Alargue ligeiramente as duas folhas laterais da chaminé, pren-
da-as entre a chaminé superior e a parede e feche-as de novo
completamente.
• Fixe lateralmente a parte inferior do corpo do exaustor com os
2 parafusos 12c (2,9 x 6,5) fornecidos com o aparelho.
• Para a versão filtrante, aplique as grades direccionadas 8a – 8b
nos respectivos encaixes, de modo a fazer com que os símbolos
direccionais fiquem orientados para cima e para a frente do
exaustor. Assegure-se ainda de que estão encaixadas correcta-
mente nas extensões de
conexão 14.1.
PT
LIGAÇÃO ELÉCTRICA
Montagem da chaminé
7.2.1
2.1
2
8b
2.2
12c
8a
12c
5
