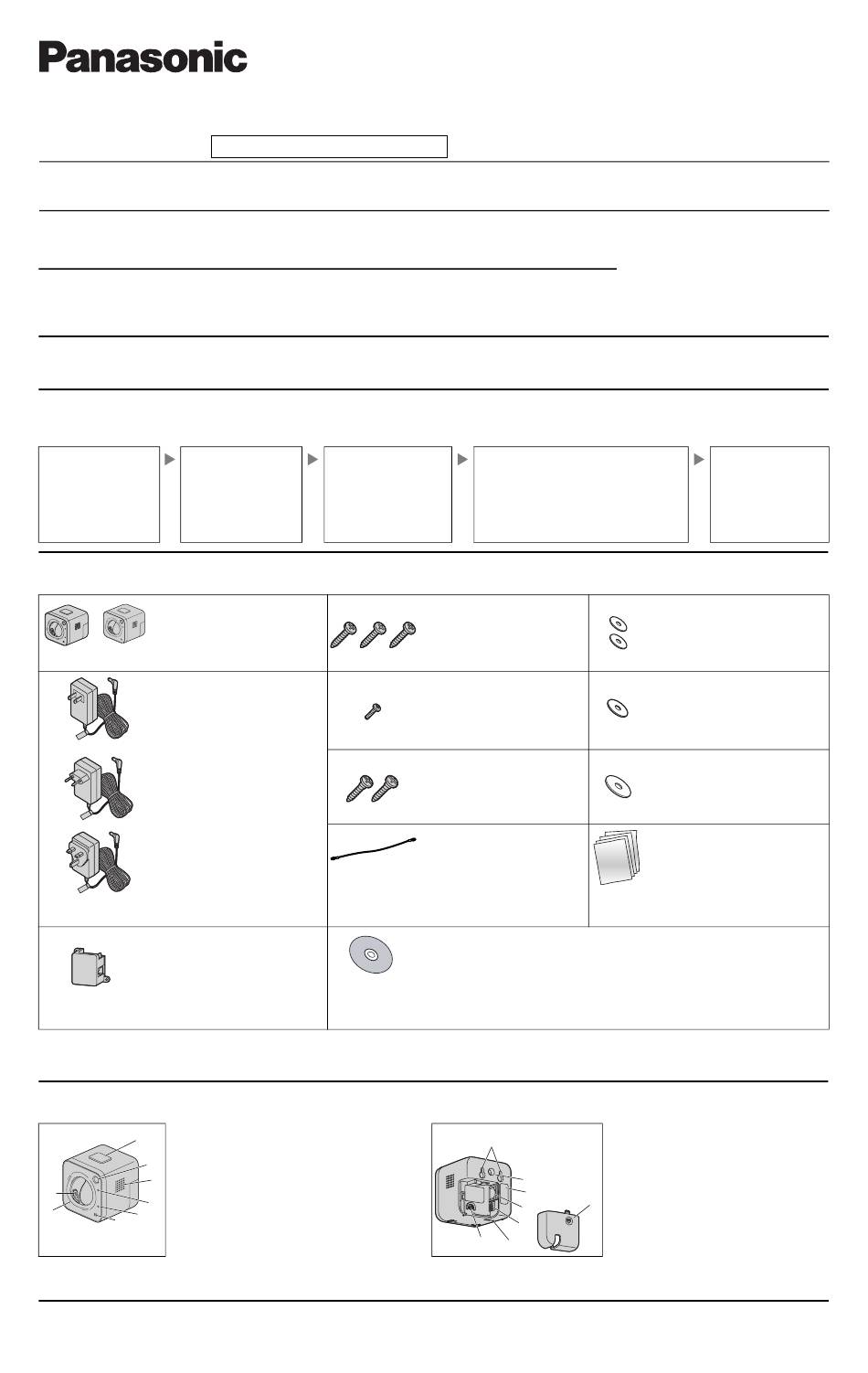

Panasonic BL-C210 Guide D'installation

Guide d'installation
Caméra réseau
BL-C210
Modèle numéro
Les suffixes ("A", "CE" et "E") n'apparaissent pas dans les numéros de modèles mentionnés dans ce document, à moins que cela ne soit nécessaire.
BL-C210A, BL-C210CE, BL-C210E
Veuillez lire le manuel Informations importantes fourni avant de poursuivre.
L'intégralité du Manuel d'utilisation et tous les autres manuels se trouvent sur le CD-ROM fourni.
• Le présent document (Guide d'installation) explique comment raccorder physiquement la caméra à l'alimentation électrique et au réseau, et comment monter ou placer la
caméra pour une utilisation régulière.
• Le Guide de configuration décrit comment configurer la caméra de sorte qu'elle puisse être accessible à l'aide d'un ordinateur.
• Reportez-vous au Manuel d'utilisation sur le CD-ROM pour de plus amples détails sur les fonctions de la caméra.
• Reportez-vous au Guide de dépannage sur le CD-ROM si vous rencontrez des problèmes de configuration ou d'utilisation de la caméra.
Abréviations
• UPnP correspond à l'abréviation de "Universal Plug and Play".
• La caméra réseau est désignée comme "la caméra" dans ce document.
Présentation de la procédure d'installation
Les sections suivantes présentent les étapes nécessaires à l'installation et à la configuration de la caméra. Toutes les étapes sont expliquées dans le présent document, sauf
indication contraire.
Préparation Diagramme de la
Vérifier que vous disposez de caméra
tous les éléments nécessaires
Vérifier que vous connaissez le
à l'installation.
nom des fonctions physiques
de la caméra.
Préparation
1. Vérifiez que l'emballage de la caméra comprend les éléments suivants.
Unité principale (1 pièce)
L'aspect de votre caméra
dépend du modèle que vous
avez acheté.
BL-C210A BL-C210CE
BL-C210E
Adaptateur secteur (1 pièce)
Référence PQLV206Y
Longueur du cordon : 3 m
environ (9 pieds 10 pouces)
BL-C210A
Référence PQLV206CEY
Longueur du cordon : 3 m
environ (9 pieds 10 pouces)
BL-C210CE
Référence PQLV206EY
Longueur du cordon : 3 m
environ (9 pieds 10 pouces)
BL-C210E
Unité de transfert d'alimentation
(1 pièce)
Référence PNWEC210A
BL-C210A
Référence PNWP3C160A
BL-C210CE, BL-C210E
Utilisée pour alimenter la caméra.
2. Vous aurez besoin des éléments supplémentaires suivants pour installer et configurer la caméra.
– un ordinateur (voir la configuration système requise dans le document Informations importantes)
– 2 câbles LAN (câbles droits CAT-5)
Diagrammes de la caméra
Vue avant
A Bouton PRIVACY
A B Détecteur intégré (détecteur infrarouge pyroélectrique)
C Haut-parleur (pour alarme intégrée)
D Indicateur POWER
B
E Indicateur AV LINK
C
F Microphone
H
G Cache de la lentille
D
H Lentille
G
E
F
*1 Voir "Bouton PRIVACY" à la page 3 pour des informations sur le bouton PRIVACY.
*2 Voir 1.1 Comprendre les indicateurs de la caméra dans le Guide de dépannage sur le CD-ROM pour connaître la signification des indicateurs.
*3 BL-C210A uniquement
© Panasonic System Networks Co., Ltd. 2009
PNQX2015YA KK0909CR1119
Utilisation à l'intérieur uniquement
(Type câblé)
Connexions
Connecter la caméra à votre
réseau et à la prise de courant.
*1
*2
*3
Veuillez lire ce document avant toute utilisation du produit et le conserver pour
référence future. Site Web des caméras réseau Panasonic :
http://panasonic.net/pcc/ipcam/
• Le CD-ROM de configuration est désigné comme "le CD-ROM" dans ce document.
Configuration
• Reportez-vous au guide d'installation inclus pour
savoir comment configurer la caméra afin qu'elle
soit accessible depuis un ordinateur.
• BL-C210A uniquement : Reportez-vous au guide
d'installation pour la connexion VIERA inclus pour
savoir comment enregistrer la caméra sur un
téléviseur VIERA Panasonic.
Vis A (3 pièces)
Référence XTB4+20AFJ
Utilisée pour fixer le fil de sécurité
au mur.
Vis B (1 pièce)
Référence XTB26+10GFJ
Utilisée pour fixer le fil de sécurité
à la caméra.
Vis C (2 pièces)
Référence PQHE5004X
Utilisée pour le montage mural de la
caméra.
Fil de sécurité (1 pièce)
Référence PQME10080Z
Utilisée pour fixer la caméra lors
de la fixation au mur.
CD-ROM de configuration (1 pièce)
Référence PNQC1016R
Contient le Programme d'installation nécessaire à la configuration de la caméra, ainsi
que la documentation de la caméra.*
*Voir le document Informations importantes pour une description de chaque document.
– un routeur
Vue arrière
I
J
K
L
M
O
N
Montage
Monter ou placer la caméra.
Rondelle S (2 pièces)
Référence XWG35FJ
Utilisée lors du montage de la caméra
au mur.
Rondelle M (1 pièce)
Référence XWG26D12VW
Utilisée pour fixer le fil de sécurité à la
caméra.
Rondelle L (1 pièce)
Référence XWG4F16VW
Utilisée pour fixer le fil de sécurité au
mur.
Informations importantes (1 pièce)
Guide d'installation
(le présent document) (1 pièce)
Guide de configuration (1 pièce)
Guide de configuration
(pour connexion VIERA) (1 pièce)
[BL-C210A uniquement]
I Trous pour le montage mural
J Trou pour le montage du trépied
K Numéro de série et Étiquette d'adresse MAC
L ENTRÉE DONNÉES / ALIMENTATION
M Interface INPUT externe
N Bouton FACTORY DEFAULT RESET
O Trou pour le fil de sécurité
P
P Cache-câble
