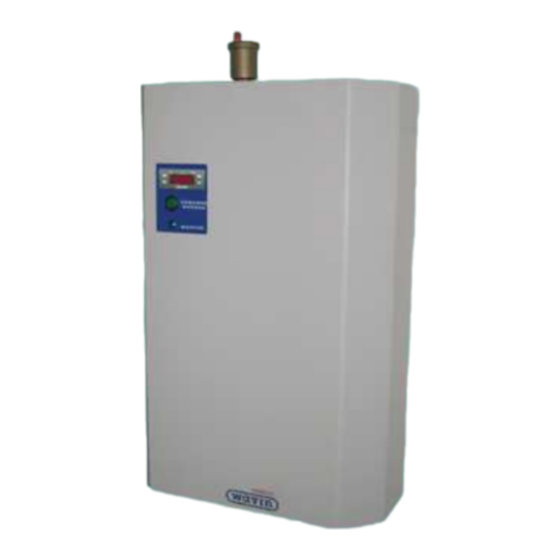

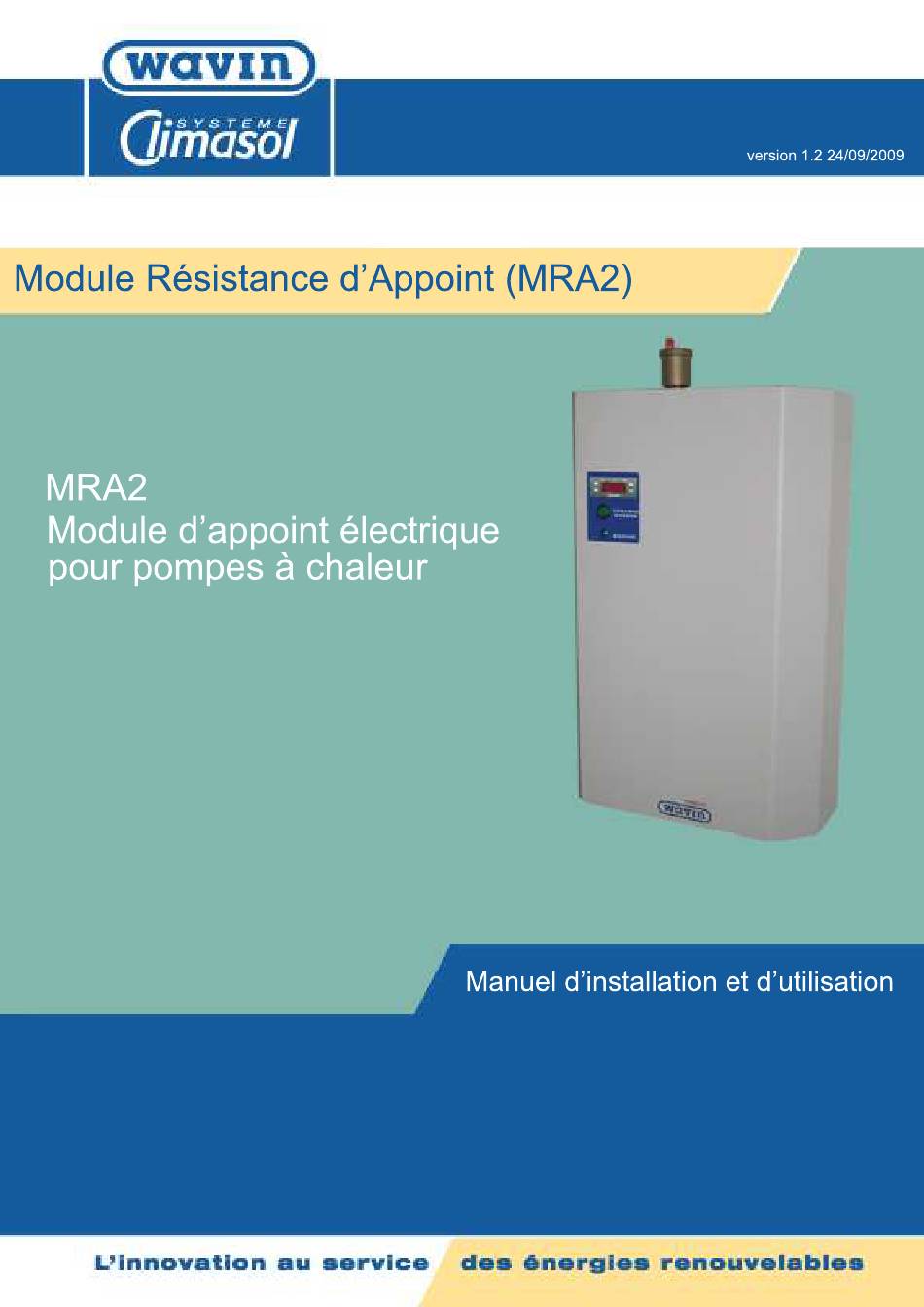

wavin MRA2 Manuel D'installation Et D'utilisation

Module d'appoint electrique pour pompes a chaleur

Masquer les pouces

Table Des Matières

Table des Matières

Liens rapides

Télécharger ce manuel

Table des Matières

Sommaire des Matières pour wavin MRA2

Page 2: Table Des Matières
SOMMAIRE Avertissement Réception du produit et manutention Introduction Description Installation Raccordements Mise en service et entretien Mode d'emploi Pièces détachées Certificat de garantie Glossaire des symboles utilisés dans ce manuel Instructions destinées à l'utilisateur Instructions destinées à l'installateur Instructions destinées à l'assistance technique Informations importantes Attention Danger électrique...
Page 3: Avertissement
AVERTISSEMENT Destinataires de cette notice - Bureau d'étude chargé de la prescription - Installateur - Utilisateur - Technicien en charge de l'entretien (assistance technique). Recommandations • L'installation doit être réalisée par un technicien qualifié et habilité BT. • L'installation doit être conforme à la réglementation en vigueur. •...
Page 4 Wavin France. A défaut, ils engagent leur responsabilité. Notre société est responsable , conformément à la législation en vigueur, en cas de non-conformité...
Page 5: Réception Du Produit Et Manutention
• La plaque technique indique les caractéristiques et les performances de l'appareil, elle est située sur le coté gauche de l'appareil lorsqu'on le regarde de face. En aucun cas celle-ci ne doit être enlevée. 0606MRA00001 MRA2 0,25 Mpa 230 V mono, 400 V tri + N 50 Hz 6000 W max...
Page 6: Introduction
INTRODUCTION Définition du produit • Le module résistance d'appoint est conçu pour être utilisé comme appoint électrique sur tout les modèles de pompes à chaleur lorsque la puissance de celle-ci ne suffit pas à chauffer l'habitation. Déclinaison du module : - MRA : Puissance modulable de 2 à...
Page 7 (cf. schémas électriques), et un support mural. • Thermostat extérieur permettant de piloter l'appoint électrique en fonction de la température extérieur (non fourni), est disponible sur le catalogue WAVIN CLIMASOL. Manuel d'installation et d'utilisation MRA 2...
Page 8: Description
Le tableau électrique est réalisé et testé en usine, ainsi que toutes les commandes et les sécurités dans des conditions de fonctionnement identiques à celles préconisées. Pour le raccorder au réseau électrique et sur une pompe à chaleur WAVIN, se conformer aux schémas électriques présents dans ce manuel.
Page 9 DESCRIPTION Composants hydrauliques Les différents composants utilisés dans ce module sont assemblés en usine et éprouvés afin de garantir leur fiabilité Légende 1 - Purgeur d'air automatique 2 - Pressostat manque d'eau 3 - Réchauffeur 6 KW (3x2KW) 4 - Contrôleur de débit d'eau 5 - Thermorégulateur Manuel d'installation et d'utilisation MRA 2 version 1.2 24/09/2009...
Page 10 DESCRIPTION Caractéristiques techniques Modèles Puissance de 2 à 6 kW 230 V Mono Alimentation ou 400 V tri + N 50 Hz Eléments chauffants 2 kW Nombre d'éléments chauffants Pression maximale d'utilisation (bars) Pression minimale d'utilisation (bars) >0,75 Température maximale d'utilisation (°...
Page 11: Installation
INSTALLATION Choix du lieu d'installation • Avant de procéder à l'installation du module, décider avec le client de l'endroit ou il sera placé. Le meilleur emplacement se situe au dessus de la pompe à chaleur. Dimensions 165 mm 366 mm Vue de face vue de gauche Support Mural...
Page 12: Raccordements
Raccordements Hydrauliques Légende ENTREE MRA2 : Entrée d'eau du module, elle se raccorde sur la sortie d'eau de la pompe à chaleur (repérée DEPART CHAUFFAGE sur la PAC) SORTIE MRA2 : Sortie d'eau du module, elle se raccorde sur l'installation de chauffage (collecteur planché...
Page 13 RACCORDEMENTS Raccordement électriques de l'alimentation • Avant tout raccordement, s'assurer que toutes les alimentations électriques sont coupées. • Le raccordement électrique du module doit commencer par le câblage de l'alimentation. • Pour une alimentation monophasée, visser dans les trois bornes grises repérée L1, L2 et L3 la barrette de pontage 3 pôles fournie avec le module (cf fig.1) Raccorder la phase sur une des trois bornes grises, le neutre sur une des bornes bleues et la terre sur la borne vert/jaune à...
Page 14 RACCORDEMENTS Raccordement électriques de la commande • Le raccordement de la commande se fait sur les bornes 4 et 5 des pompes à chaleur CAPTERRE, GEOMODUL et SPLIT'AIR ou en parallèle de la commande du compresseur sur d'autres pompes à chaleur. Ce raccordement devra se faire à l'aide de deux fils d'une section minimum de 0,75 mm2 et de couleurs différentes, bleu pour le neutre et rouge pour la phase.
Page 15 RACCORDEMENTS Manuel d'installation et d'utilisation MRA 2 version 1.2 24/09/2009...
Page 16 RACCORDEMENTS Manuel d'installation et d'utilisation MRA 2 version 1.2 24/09/2009...
Page 17 RACCORDEMENTS Légende schémas électriques M/A : Interrupteur marche / arrêt (repéré marche arrêt sur la façade du module) VM : Voyant de marche, présent sur l'interrupteur marche arrêt C1 : Contacteur de puissance du premier étage C2 : Contacteur de puissance du deuxième étage C3 : Contacteur de puissance du troisième étage Pressostat d'eau : Pressostat manque d'eau se déclenche à...
Page 18: Mise En Service Et Entretien
MISE EN SERVICE ET ENTRETIEN MISE EN SERVICE ET REMPLISSAGE DU MODULE 1 : Une fois le module installé sur l'installation de chauffage, effectuer le remplissage de l'installation (cf manuel de la pompe à chaleur). La pression assignée est de 2,5 bars. 2 : Veillez à...
Page 19: Mode D'emploi
MODE D'EMPLOI Tableau de commande 1 : Interrupteur Marche / Arrêt Permet de mettre le module en veille, il sera mis en marche dès que la PAC fonctionnera et que le thermostat soit en demande. 2 : Voyant de marche Ce voyant signifie que la ou les résistances (selon la configuration de l'installateur) du module sont enclenchées.
Page 20 MODE D'EMPLOI Pour mettre le module en marche, basculer l'interrupteur demande marche vers le haut. Le module est dorénavant en mode veille, il se déclenchera par l'appel coordonné de la PAC et du thermostat extérieur. A) Fonctionnement normal On considère un fonctionnement normal lorsque le module est en veille mais interrupteur basculé vers le haut, le démarrage de la PAC allumera le voyant de l'interrupteur demande de marche et les résistance s'enclencheront lorsque le thermostat extérieur sera en demande.
Page 21 MODE D'EMPLOI - Il n'y a plus de débit dans l'installation ou l'information de débit ne fonctionne pas Solution : vérifier si le circulateur de la PAC tourne en posant la main sur le moteur. Si celui tourne, vérifier tout d'abord que toutes les vannes et collecteurs de l'installation sont bien ouverts.
Page 22 MODE D'EMPLOI Si vous constatez un défaut ou disfonctionnement du module, faites intervenir votre installateur. Toutes les opérations de dépannage et maintenance doivent être effectuées par un technicien qualifié et habilité. Pression du système de chauffage • La pression du système du chauffage doit être au minimum de 1 bar. (2,5 bars préconisés) et doit être régulièrement contrôlée par l'utilisateur final.
Page 23: Pièces Détachées
PIECES DETACHEES • Cette rubrique est destinée aux installateurs du produit ainsi qu'aux intervenants susceptibles d'en assurer la maintenance. Les codes suivants permettent de commander les composants en cas de remplacement nécessaire. N° pièces détachées code Support mural Tableau électrique vide 92336 Châssis module 92337...
Page 24 PIECES DETACHEES E04 et E05 Manuel d'installation et d'utilisation MRA 2 version 1.2 24/09/2009...
Page 25: Certificat De Garantie
CERTIFICAT DE GARANTIE • Les appareils WAVIN CLIMASOL sont garantis 2 ans uniquement sur les pièces à compter de la date de mise en service contre tout défaut de fabrication. La garantie prendra effet au plus tard 3 mois après la date de livraison de l'appareil.
