Livret technique à conserver
3
Technical manual to keep
5
Technische information zum Aufbewahren
6
Folleto técnico a conservar
4
Conservar este folheto técnico
8
Technische gegevens bewaren
Scheda tecnica da conservare
0
Opis techniczny do zachowania
F -

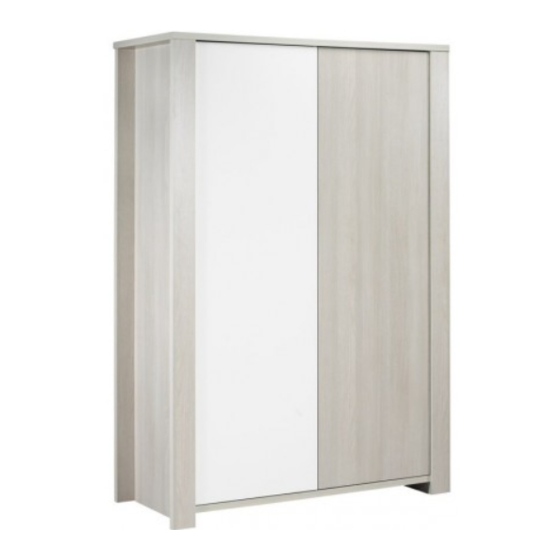

Armoire 2 Portes
F -
Livré démonté : 6 colis
À monter soi-même
GB -
Wardrobe 2 Doors
GB -
Knocked down : 6 parcels
Self assembly
D -
Schrank 2 Türen
D -
Zerlegt geliefert : 6 kollis
Selbst zu montieren
SP -
Armario 2 Puertas
SP -
Entregado desmontado : 6 bultos
Para montar su mismo
P -
P -
Armario 2 Portas
Entregue desmontado : 6 embrulhos
Para montar você mesmo
NL -
Kast 2 Deuren
NL -
Ongemonteerd geleverd : 6 pakketten
Zelf te monteren
I -
I -
Armadio 2 Portes
Consegnato non montato : 6 colli
Assemblaggio fai da te
-
-
PL
Szafa 2 Drzwiowa
PL
Dostarczane zdemontowane :
Do samodzielnego montażu
6 paczki
NEW OPALE KP191B / KP192B
KP191
ENTIÈREMENT
AVANT LE MONTAGE
130cm
KP192
édition 12.18
À
LIRE
58cm
