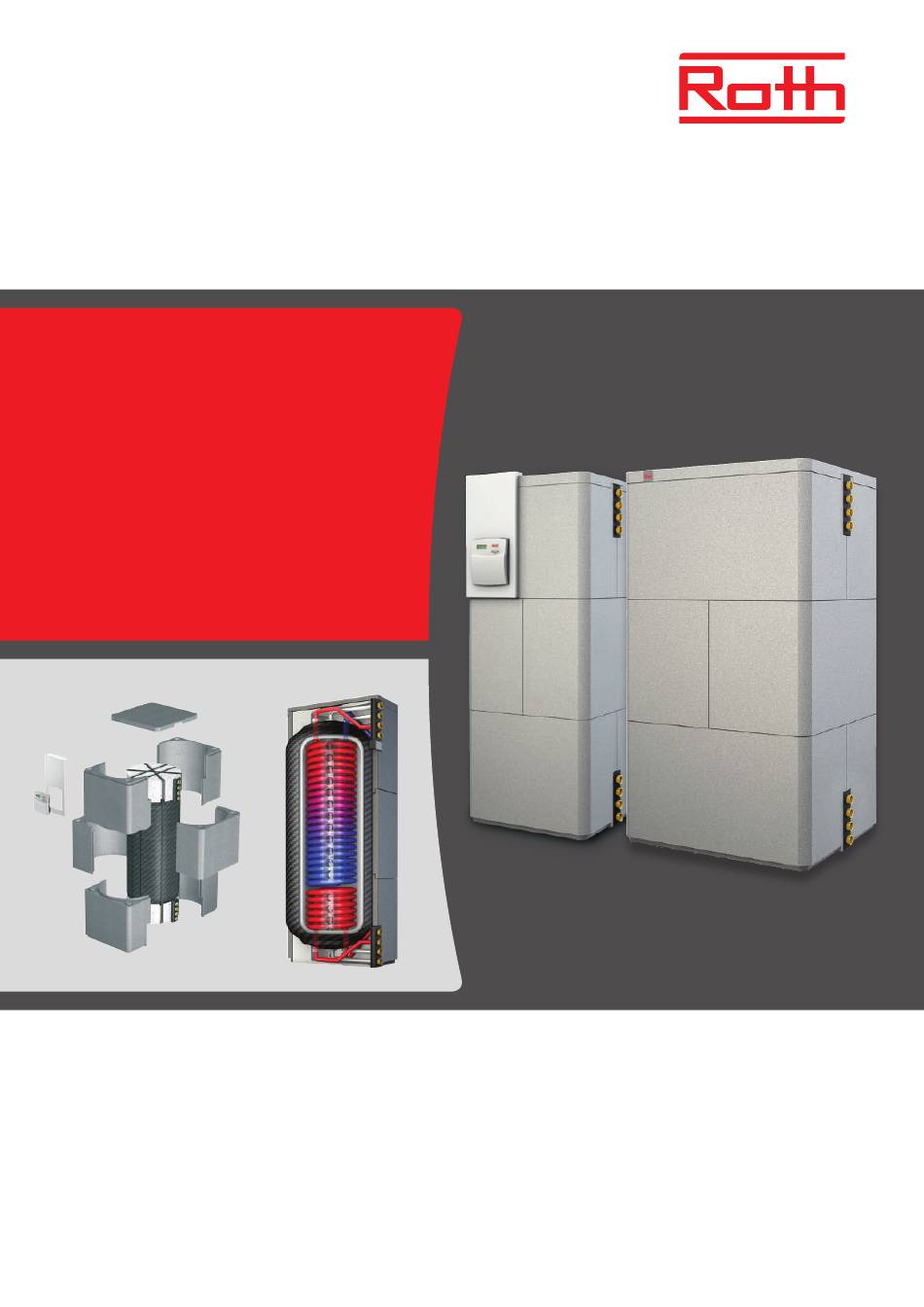

- Page 1 Système d'énergie Ballons de stockage Quadroline 325, 500 et 850 litres Notice de montage et d'utilisation Bien vivre l'énergie...
-
Page 2: Table Des Matières
Installation et montage Installation Transport vers le lieu d'installation Montage Montage de la sonde pour le régulateurde chauffage et de pompe à chaleur Démontage de l'isolation Quadroline Purge d'air, isolation et mise en service Purge d'air Vidange Raccordement hydraulique Isolation des raccords... -
Page 3: Introduction
Notice de montage > Ballon de stockage Quadroline Introduction Remarque Pictogrammes La présente notice de montage et d'utilisation vous fournit Des pictogrammes sont utilisés dans la notice. Leurs significa- des informations importantes concernant la manipulation et tions sont les suivantes : l'utilisation de l'appareil. -
Page 4: Généralités
> Ballon combiné (solaire+ECS+chauffage) TQ-K 2035. REMARQUE ! Les ballons de stockage Quadroline Roth sont adaptés à toutes les installations de chauffage central à eau de chauffage, peu importe Les variantes TQ-S et TQ-K peuvent être accordés à une qu'elles soient équipées d'une chaudière à combustibles solides installation solaire. -
Page 5: Exclusion De Responsabilité
Notice de montage > Ballon de stockage Quadroline Généralités Le calcaire : un « destructeur d'énergie est considérablement moins élevée en cas d'utilisation d'eau démi- Le remplissage avec de l'eau potable non traitée conduit invaria- néralisée que lors de l'utilisation d'une eau adoucie contenant blement au dépôt de la totalité... -
Page 6: Sécurité
La fiabilité de la soupape de sécurité, ainsi que du détendeur éventuellement intégré à l'installation (à fournir par le client) doit être contrôlée régulièrement. En raison de ses matériaux résistant à la corrosion, le ballon Thermotank Quadroline Roth ne requiert aucun entretien. Elimination La mise hors service de l'appareil usagé... -
Page 7: Installation Et Montage
Notice de montage > Ballon de stockage Quadroline Installation et Montage Installation ATTENTION ! Lors de l'installation, il convient de veiller à garder une distance L'installation doit être réalisée dans un local à l'abri du suffisante par rapport aux murs et autres objets afin de pouvoir gel, afin de prévenir les dommages du gel sur le ballon, le... -
Page 8: Montage
Installation et Montage Montage REMARQUE ! La soupape de purge d'air et la soupape de sécurité, Toujours respecter les réglementations applicables ainsi que le détendeur éventuels doivent être fournis en matière de prévention des accidents, prescriptions et montés par le client. légales, ordonnances et directives en vigueur sur le site d'installation. -
Page 9: Montage De La Sonde Pour La Production De Chaleur Et La Régulation
Montage de la sonde pour la production de chaleur et la régulation Le ballon de stockage Quadroline est livré sans sonde. Les sondes adaptées à vos appareils de production de chaleur doivent être montées sur site dans les deux doigts de gant de sondes (diamètre intérieur 8 mm) prévues sur le ballon. - Page 10 Installation et Montage 5) Plus tard, lorsque la sonde devra être remplacée après quel- ques années, par exemple, ceci pourra être effectué via le couver- cle. Pour ce faire, il vous suffit de retirer seulement le couvercle et aucunes autres coques isolantes (voir le marquage sur la photo). 6) La procédure de montage de la sonde par le bas est exactement la même.
-
Page 11: Démontage De L'isolation Quadroline
Installation et Montage Démontage et montage de l'isolation Quadroline 1) Le ballon de stockage Quadroline est livré en position vertica- le sur une palette, avec cornières de protection en carton et entièrement filmé. 2) Lors du retrait du film et des cornières de protection en carton, veiller impérativement à... - Page 12 Installation et Montage 5) Le démontage débute par le couvercle. Ranger les éléments d'isolation démontés à l'abri. Ils ne doivent pas être endomma- gés et seront remontés sur le lieu d'installation. 6) Retirer ensuite les deux coques isolantes supérieures. Veiller à les incliner légèrement pour les retirer (à...
- Page 13 Installation et Montage 9) Pour terminer, retirer les deux coques isolantes inférieures. 10) A cet effet, soulever de nouveau légèrement les deux coques et les écarter pour désolidariser l'assemblage enfiché. 11) Sans son isolation, le ballon de stockage peut à présent être basculé...
- Page 14 Elément basique PSE, Elément 2 Arrière Elément 3 Elément basique PSE, Extensions PSE Avant Ballons Quadroline 325 litres - Isolation extérieure Ballons Quadroline 500 litres - Isolation extérieure Code Roth france Désignation Code Roth france Désignation Sur demande Isolation extérieure partie 1 Sur demande Isolation extérieure partie 1...
-
Page 15: Purge D'air, Isolation Et Mise En Service
Purge d'air Le ballon de stockage Thermotank Quadroline de Roth n'est pas doté d'un raccord de purge d'air directement sur le ballon. La purge d'air doit donc être installée sur la conduite de raccordement externe. Sur tous les modèles de ballon, à l'exception du ballon tampon, le point le plus haut se trouve au niveau du raccord B. -
Page 16: Accessoires
à la dézincification. Ce double raccord mamelon peut être utilisé comme une partie correspondante au raccord à vis 1 ¼ " sur le ballon ROTH QUADROLINE. Matériau n ° 1135007394 Tuyau de retour ROTH TQ Tuyau de circulation ondulé... -
Page 17: Caractéristiques Techniques
Caractéristiques techniques Caractéristiques techniques / Type TQ-P 325 TQ-P 500 325 litres 500 litres 850 litres 325 litres 500 litres 850 litres Modèle Ballon tampon Ballon tampon à stratification Ballon solaire Code article 1466000823 1466000824 1466000830 1466000831 1466000836 1466000825 1466000826 1466000837 Description Unité... - Page 18 Notice de montage > Ballon de stockage Quadroline Caractéristiques techniques Suite caractéristiques techniques Caractéristiques techniques/ Type 325 litres 500 litres 850 litres 325 litres 500 litres 850 litres 500 litres 850 litres Ballon combiné (Echangeur ECS Modèle Ballon avec échangeur ECS Ballon avec échangeur ECS et Solaire...
-
Page 19: Plans Côtés
Plans côtés Quadroline Roth – Ballon tampon ø D Dimensions en mm Caractéristiques techniques / Type 325 litres 500 litres A Départ vers circuit chauffage (chaud) Modèle Ballon tampon H Entrée générateur de chaleur (chaud) Description Unité X Doigt de gant pour 4 sondes Dimensions extérieures isolation... - Page 20 Notice de montage > Ballon de stockage Quadroline Plans côtés Quadroline Roth – Ballon tampon à stratification ø D Dimensions en mm Caractéristiques techniques/Type 325 litres 500 litres 850 litres A Retour circuit chauffage (froid) Modèle Ballon de séparation B Départ vers circuit chauffage (chaud) Description Unité...
-
Page 21: Quadroline Roth - Ballon Tampon Avec Échangeur Solaire
Plans côtés Quadroline Roth – Ballon tampon avec échangeur solaire 500 litres ø D A Retour circuit chauffage (froid) Dimensions en mm B Départ vers circuit chauffage (chaud) E Départ capteurs solaires (entrée chaude) 325 litres F Retour capteurs solaires (sortie froide) G Départ générateur de chaleur (chaud) - Page 22 Notice de montage > Ballon de stockage Quadroline Plans côtés Quadroline Roth – Ballon tampon avec échangeur ECS 500 litres ø D B Départ générateur de chaleur (chaud) Dimensions en mm C Sortie d'eau chaude sanitaire D Entrée eau froide sanitaire 325 litres H Retour générateur de chaleur (froid)
- Page 23 Plans côtés Quadroline Roth – Ballon avec échangeurs ECS et Solaire 500 litres ø D B Départ générateur de chaleur (chaud) Dimensions en mm C Sortie d'eau chaude sanitaire D Entrée d'eau froide sanitaire E Départ capteurs solaires (entrée chaude)
- Page 24 Notice de montage > Ballon de stockage Quadroline Plans côtés Quadroline Roth – Ballon combiné (Échangeur ECS+Échangeur solaire+Chauffage) ø D Dimensions en mm. A Retour circuit chauffage (froid) B Départ circuit chauffage (chaud) C Sortie d'eau chaude sanitaire D Entrée d'eau froide sanitaire E Départ capteurs solaires (entrée chaude)
- Page 25 Notes...
- Page 26 Notes...
-
