Page 2
AVERTISSEMENT
POUR DIMINUER LE RISQUE D'INCENDIE, D'ÉLECTROCUTION OU
DE BLESSURE, RESPECTER LES PRÉCAUTIONS CI-DESSOUS :
1. N'utilisez cet appareil que de la manière prévue par son fabricant.
Si vous avez des questions, communiquez avec le fabricant à
l'adresse ou au numéro de téléphone indiqués dans la garantie.
2. Avant toute intervention sur l'appareil ou tout nettoyage de
celui-ci, couper l'alimentation électrique au panneau de
distribution et verrouiller le dispositif de sectionnement pour
empêcher toute remise sous tension accidentelle. S'il est
impossible de verrouiller le dispositif de sectionnement, y fixer
solidement et de manière visible un affichage (par ex. : une
étiquette).
3. Les travaux d'installation et de raccordement électrique doivent
être effectués par du personnel qualifié, conformément aux
codes et aux normes applicables, y compris les codes et normes
relatifs aux constructions résistantes au feu.
4. Pour éviter tout refoulement, une quantité suffisante d'air
est nécessaire afin de permettre la bonne combustion et
l'évacuation par la cheminée des gaz produits par les appareils
de combustion. Respecter les recommandations du fabricant de
l'appareil de combustion et les normes de sécurité comme celles
qui sont publiées par la National Fire Protection Association
(NFPA), l'American Society for Heating, Refrigeration and Air
Conditioning Engineers et les autorités locales responsables
des codes.
5. Lorsque vous coupez un mur ou un plafond, assurez-vous de ne
pas endommager les fils électriques ou autres installations qui
pourraient y être dissimulés.
6. Les ventilateurs avec conduit doivent toujours évacuer l'air
à l'extérieur.
7. Si cet appareil doit être installé au-dessus de la baignoire ou de
la douche, il doit porter une indication attestant qu'il convient à
cet usage lorsqu'il est relié à un circuit protégé par un disjoncteur
de fuite à la terre (DDFT).
8. Utiliser un interrupteur Marche/Arrêt pour faire fonctionner cet
appareil. L'utilisation d'une commande de vitesse avec cet
appareil pourrait entraîner un bourdonnement du moteur.
9. Cet appareil doit obligatoirement être mis à la terre.

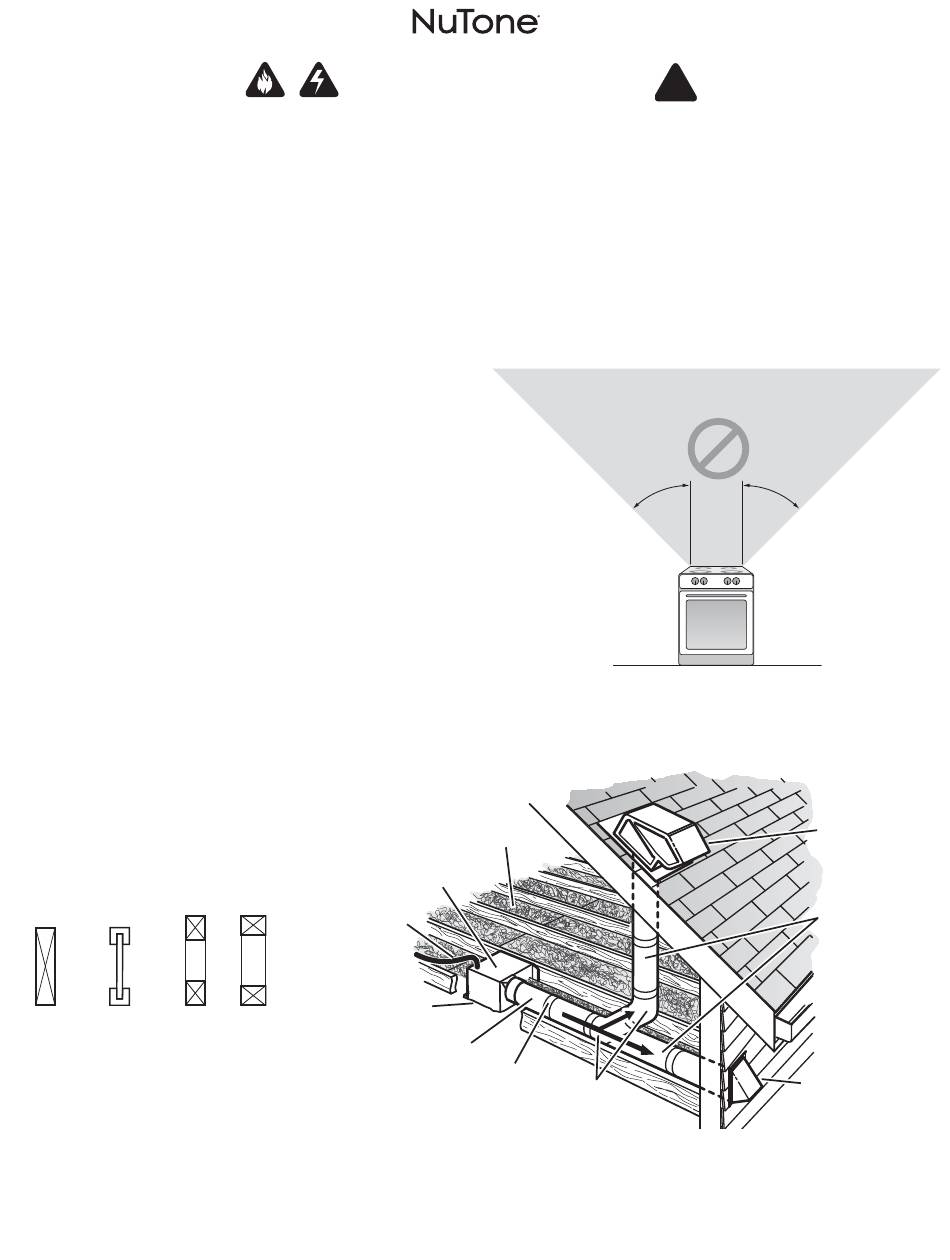

Installation type

L'installation est la même pour :
Solive
Poutrelle
en « I »
• Convient à un plafond construit
en 2 po x 8 po.
• Le ventilateur s'installe n'importe où
entre les solives, de 14 po à 24 po
d'entraxe.
CÂBLAGE
RÉSIDENTIEL*
Calfeutrer
les espaces
Fermes de
autour du ventilateur
toit
CONDUIT ROND
* Vendus séparément.
Les conduits allant de ce ventilateur jusqu'à l'extérieur de l'habitation ont une grande influence
sur le débit d'air, le bruit généré et la consommation d'énergie du ventilateur. Pour obtenir
le meilleur rendement, utiliser les conduits les plus courts et les plus droits possible
et éviter d'utiliser des conduits plus petits que ceux recommandés. L'isolation des conduits
peut contribuer à réduire les pertes d'énergie et éviter la prolifération de moisissures. Les
ventilateurs installés sur d'anciens conduits pourraient ne pas produire leur débit d'air nominal.
ATTENTION
. Réservé exclusivement à la ventilation générale. Ne
1
pas utiliser pour évacuer des matières ou des vapeurs
dangereuses ou explosives.
2. Ce produit est conçu pour être installé dans des plafonds ayant
une pente maximale de 12 po/12 po (angle de 45 degrés). Le
conduit d'évacuation doit être orienté vers le haut. NE PAS
MONTER CE PRODUIT DANS UN MUR.
3. Pour éviter que les paliers du moteur soient endommagés et
que les roues deviennent bruyantes et (ou) mal équilibrées,
garder votre appareil à l'abri des poussières de gypse, de
construction, etc.
4. Consulter l'étiquette des caractéristiques sur le produit pour
plus de renseignements ou exigences.
Ne pas installer au-dessus ou à l'intérieur de cette zone
ISOLATION*
(Répartir autour
et au-dessus du boîtier
du ventilateur)
BOÎTIER DU
VENTILATEUR
DE 4 PO *
Sceller les joints
de conduits avec
du ruban adhésif
RN80C
RN110C Guide d'installation
!
NE PAS UTILISER DANS UNE CUISINE
45°
45°
Plancher
OU
COUDES
RONDS*
Appareil
de cuisson
CAPUCHON
DE TOIT*
(avec
clapet intégré)
Garder le
tracé des
conduits court
CAPUCHON
MURAL*
(avec clapet intégré)
