Sommaire des Matières pour Asus ROG STRIX XG438

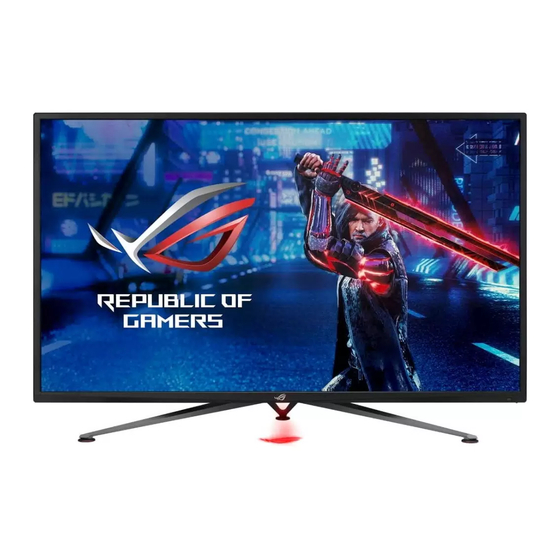

- Page 1 GRAND ÉCRAN GAMER...
- Page 2 La garantie du produit ou service ne sera pas prolongée si : (1) le produit a été réparé, modifié ou altéré, sauf si les réparations, modifications ou altérations ont été autorisées par écrit par ASUS; ou (2) si le numéro de série du produit a été...
- Page 3 Avertissements Déclaration de la Commission Fédérale des Télécommunications (FCC) Cet appareil est conforme à la section 15 du règlement de la FCC. L'utilisation est permise sujette aux deux conditions suivantes : • Cet appareil ne peut pas causer d'interférences nocives. • Cet appareil doit pouvoir accepter toutes les interférences reçues, y compris les interférences risquant d’engendrer un fonctionnement indésirable. Cet appareil a été testé et déclaré conforme aux limites définies pour les appareils numériques de Classe B suivant la section 15 du règlement de la FCC. Ces limites sont destinées à assurer une protection raisonnable...
- Page 4 Informations de sécurité • Avant d’installer le moniteur, lisez attentivement toute la documentation qui accompagne la boîte. • Pour réduire le risque d’incendie ou de choc électrique, n’exposez jamais le moniteur à la pluie ou à l’humidité. • N’essayez jamais d’ouvrir le boîtier du moniteur. Les hautes tensions dangereuses à l’intérieur du moniteur peuvent entraîner de graves blessures corporelles. • Si l'alimentation électrique est cassée, n'essayez pas de la réparer par vous-même.
- Page 5 • Si vous rencontrez des problèmes techniques avec le moniteur, contactez un réparateur qualifié. • Fournissez une connexion de mise à la terre avant de brancher la prise principale sur le secteur. Lorsque vous débranchez une connexion de mise à la terre, veuillez la débrancher seulement après avoir débranché la prise principale du secteur. •...
- Page 6 Soin & Nettoyage • Avant de soulever ou de déplacer votre moniteur, il est préférable de débrancher les câbles et le cordon d’alimentation. Suivez les bonnes techniques de levage quand vous soulevez le moniteur. Quand vous soulevez ou transportez le moniteur, tenez les bords du moniteur. Ne soulevez pas le moniteur en tenant le support ou le cordon d’alimentation. •...
- Page 7 Où trouver plus d’informations Référez-vous aux sources suivantes pour les informations supplémentaires et pour les mises à jour de produit et logiciel. Sites Web de ASUS Les sites Web internationaux d’ASUS fournissent des informations mises à jour sur les produits matériels et logiciels d’ASUS. Référez- vous à http://www.asus.com Documentation en option Votre emballage produit peut inclure une documentation en option qui peut avoir été ajoutée par votre revendeur. Ces documents ne font...
- Page 8 Contenu de la boîte Vérifiez que tous les éléments suivants sont présents dans la boîte : Moniteur LCD Guide de mise en route Carte de garantie 1 x cordon d’alimentation 1 x câble HDMI 1 x câble DP 1 x adaptateur secteur 1 x câble USB 3.0 1 x Télécommande (avec pile) 1 x Projecteur logo ROG Aura Sync • Si l’un des éléments ci-dessous est endommagé ou manquant, contactez immédiatement votre revendeur. Moniteur LCD ASUS série XG...
- Page 9 Assemblage du moniteur Pour assembler le moniteur: Sortez les quatre poignées du bas du carton. Sortez le carton supérieur. Sortez le carton d’accessoires de l’EPS supérieur. Chapitre 1 : Présentation du produit...
- Page 10 Sortez l’EPS supérieur. Sortez le moniteur. Moniteur LCD ASUS série XG...
- Page 11 Utilisez un tournevis pour installer le projecteur AuraSync Chapitre 1 : Présentation du produit...
- Page 12 Arrière du moniteur LCD HDMI-2 HDMI-1 DCIN Entrée audio Prise des écouteurs Port USB aval Port USB aval Port USB amont Port HDMI-3 Port HDMI-2 Port HDMI-1 DisplayPort 10. Port AURA SYNC 11. Port d’entrée CC 12. Verrou Kensington Moniteur LCD ASUS série XG...
- Page 13 Présentation du moniteur 1.5.1 Utilisation des boutons de contrôle Utilisez les boutons de contrôle à l'arrière du moniteur pour régler les paramètres du moniteur. Indicateur d’alimentation : • Les couleurs du voyant d’alimentation sont indiquées dans le tableau ci-dessous. État Description Blanc Marche Orange Mode Veille Arrêt Arrêt Bouton d'alimentation : • Appuyez sur ce bouton pour allumer/éteindre le moniteur.
- Page 14 Réglage du moniteur • Pour une vision optimale, il est recommandé d’avoir une vision de face sur le moniteur, ensuite réglez l’angle du moniteur pour qu’il soit confortable. • Tenez le pied pour empêcher le moniteur de tomber quand vous le changez d’angle. • Vous pouvez ajuster l’angle du moniteur de -5˚ à 10˚. -5 ~ 10 Il est normal que le moniteur tremble légèrement quand vous ajustez l'angle de visualisation. Chapitre 2 : Configuration...
- Page 15 名稱:ROG LOGO 名稱:IR location 顏色:深鈦色 顏色:銀色 顏色:follow ASUS CG 材質:塑膠 材質:電鍍銘版 材質:塑膠 表面處理: Hairling Area #1700 / 150 % 表面處理: 電鍍銘版 表面處理: 拋光 名稱: 按鍵印刷(中框) 名稱:後蓋太空紋(Door裡面的平面) 顏色:Pantone 8403C 顏色:深鈦色 材質:油墨 材質:塑膠 表面處理:消光印刷 表面處理:凹刻寬0.5mm, 深0.4mm 底部拋亮8000番 XG438QR Moniteur LCD ASUS série XG...
- Page 16 Détacher le bras / support (pour support mural VESA) Le bras démontable de ce moniteur est conçu spécialement pour un montage mural VESA. Pour démonter le bras/le support Débranchez les câbles d’alimentation et de signal. Séparez le cache d'E/S du capot arrière (1) et retirez le tournevis du cache d'E/S (2). Enlevez les quatre (4) vis fixant le bras à l'arrière du moniteur. Détachez le support (bras et base) du moniteur. • Le kit de montage mural VESA (100 x 100 mm) est acheté séparément. • Utilisez seulement un support de montage mural listé UL avec un poids/une charge minimale de 28,8 kg (taille des vis : M4 x 10 mm). Moniteur LCD ASUS série XG...
- Page 17 3.1 Menu OSD (Affichage à l’écran) 3.1.1 Comment faire pour reconfigurer HDMI-1 3840x2160@ 60Hz Mode course Aura Color Cycle ROG Strix XG438 HDR OFF GameVisual Mode Paysage GamePlus Mode course Couleur Mode cinéma Image Mode RTS/RPG Réglage PIP/PBP Mode FPS Sélection Entrée Mode sRGB Configuration Système Mode MOBA...
- Page 18 3.1.2 Présentation des fonctions de l'OSD GameVisual HDMI-1 3840x2160@ 60Hz Mode course Aura Color Cycle ROG Strix XG438 HDR OFF GameVisual Mode Paysage GamePlus Mode course Couleur Mode cinéma Image Mode RTS/RPG Réglage PIP/PBP Mode FPS Sélection Entrée Mode sRGB Configuration Système...
- Page 19 GamePlus HDMI-1 3840x2160@ 60Hz Mode course Aura Color Cycle ROG Strix XG438 HDR OFF Viseur GameVisual GamePlus Minuterie Couleur Compteur de FPS Image Alignement écran Réglage PIP/PBP Sélection Entrée Configuration Système MyFavorite MOVE/ENTER BACK EXIT • Viseur : Active la fonction Viseur. • Minuterie : Active la fonction Minuterie. •...
- Page 20 Menu principal de GamePlus-Viseur GamePlus Viseur (Practice Mode) (Practice Mode) Minuterie Compteur de FPS Alignement écran GamePlus-Compteur de GamePlus-Minuterie GamePlus NEXT BACK/EXIT Chapitre 3 : Instructions générales...
- Page 21 Couleur Choisissez la couleur d'image désirée avec cette fonction. HDMI-1 3840x2160@ 60Hz Mode course Aura Color Cycle ROG Strix XG438 HDR OFF GameVisual Luminosité Contraste GamePlus Saturation Couleur Température Couleur Image Gamma Réglage PIP/PBP Sélection Entrée Configuration Système MyFavorite MOVE/ENTER BACK EXIT • Luminosité : La plage de réglage est de 0 à 100. • Contraste : La plage de réglage est de 0 à 100. •...
- Page 22 Image Vous pouvez régler OD, Contrôle de l'aspect, ASCR, Adaptive-Sync/ FreeSync, Filtre de lumière bleue, HDR, Atténuation Dynamique et Amplification Ombre depuis cette fonction principale. HDMI-1 3840x2160@ 60Hz Mode course Aura Color Cycle ROG Strix XG438 HDR OFF GameVisual Contrôle de l'aspect GamePlus ASCR Couleur Adaptive-Sync/FreeSync Image Réglage PIP/PBP Filtre de lumière bleue Sélection Entrée Configuration Système Atténuation Dynamique Amplification Ombre...
- Page 23 Prendre des pauses courtes et fréquentes est plus efficace qu'une seule pause plus longue. • Pour réduire la fatigue oculaire et la sécheresse oculaire, les utilisateurs doivent reposer leurs yeux régulièrement en fixant des objets éloignés. • Des exercices des yeux permettent de réduire la fatigue oculaire. Répétez souvent ces exercices. Si la fatigue oculaire persiste, veuillez consulter un médecin. Exercices des yeux : (1) Regardez de manière répétée de haut en bas (2) Roulez lentement des yeux (3) Bougez vos yeux en diagonale. • La lumière bleue à haute énergie peut conduire à de la fatigue oculaire et à la DMLA (Dégénérescence maculaire liée à l'âge). Filtre de lumière bleue pour réduire la lumière bleue nocive à 70 % (max.) afin d'éviter le SVI (syndrome de vision informatique). Moniteur LCD ASUS série XG...
- Page 24 Réglage PIP/PBP Les Paramètres PIP/PBP vous permettent d'ouvrir une/des sous- fenêtre(s) connectée(s) depuis les sources vidéo. HDMI-1 3840x2160@ 60Hz Mode course Aura Color Cycle ROG Strix XG438 HDR OFF Mode PIP/PBP GameVisual GamePlus Source PIP/PBP Couleur Paramètre couleur Image Taille de PIP Réglage PIP/PBP Sélection Entrée Configuration Système...
- Page 25 Sélection Entrée Sélectionnez la source d'entrée : • HDMI-1, HDMI-2, HDMI-3 et DisplayPort HDMI-1 3840x2160@ 60Hz Mode course Aura Color Cycle ROG Strix XG438 HDR OFF HDMI-1 GameVisual GamePlus HDMI-2 HDMI-3 Couleur Image DisplayPort Réglage PIP/PBP Sélection Entrée Configuration Système MyFavorite MOVE/ENTER BACK EXIT...
- Page 26 Configuration Système Pour ajuster la configuration du système. HDMI-1 3840x2160@ 60Hz Mode course Aura Color Cycle ROG Strix XG438 HDR OFF Aura Sync GameVisual Aura RGB GamePlus Couleur USB Hub Image Raccourci Réglage PIP/PBP Configuration OSD Sélection Entrée Langue Configuration Système Informations MyFavorite MOVE/ENTER BACK EXIT...
- Page 27 • Consultez la page 3-12 pour des informations sur la personnalisation des effets lumineux Aura depuis votre ordinateur. MyFavorite Charger/enregistrer tous les paramètres sur le moniteur. HDMI-1 3840x2160@ 60Hz Mode course Aura Color Cycle ROG Strix XG438 HDR OFF Réglage 1 GameVisual Réglage 2 GamePlus Couleur Image Réglage PIP/PBP Sélection Entrée...
- Page 28 Aura AURA est un programme logiciel qui contrôle les LED de couleur sur les appareils pris en charge, tels que des moniteurs, des cartes mères, des cartes graphiques, des PC de bureau, etc. Aura vous permet d'ajuster la couleur des LED RVB sur ces appareils et de sélectionner différents effets lumineux. Vous pouvez également corriger ou ajuster la couleur des LED en les étalonnant. Pour activer Aura : Activez la fonction Aura Sync dans le menu OSD. Raccordez le port USB 3.0 amont du moniteur au port USB de votre ordinateur. Installez AURA puis redémarrez l'ordinateur. Double-cliquez sur l'icône du programme AURA sur votre bureau.
- Page 29 5 Cliquez pour appliquer les modifications. Si la connexion USB amont entre le moniteur et l'ordinateur est désactivée, pour rétablir la fonction Aura, vous devez reconnecter le port USB 3.0 amont du moniteur à l'ordinateur puis redémarrer l'ordinateur. Moniteur LCD ASUS série XG 3-13...
- Page 30 3.3 Spécifications Modèle XG438Q XG438QR Taille du panneau 43"W (109,22 cm) Résolution max. 3840 x 2160 Luminosité (Typ.) 450 nits (typiquement) Rapport de contraste intrinsèque 4000:1 (Typ.) 178°(V) /178°(H) Angle de vue (CR>10) Couleurs de l’écran 1,07B(10bits) Temps de réponse 4 ms (G à G ) Son de HDMI Entrée HDMI HDMI2.0 x 3 Entrée DisplayPort Audio in PBP/PIP Amont x 1, Aval x 2 Port USB3.0 (Port USB sans chargeur électrique si aucune liaison en amont)
- Page 31 • Éloignez les appareils électriques susceptibles de causer des interférences. Les couleurs de l’image • Vérifiez le câble de signal et assurez-vous de l’écran sont bizarres qu’aucune broche n’est tordue. (le blanc n’apparaît pas • Effectuez une réinitialisation avec le menu OSD. blanc) • Ajustez les réglages Couleurs R/G/B ou sélectionnez la Température des couleurs dans le menu OSD. Moniteur LCD ASUS série XG 3-15...
- Page 32 L'image à l'écran est un • Le mode PIP/PBP ne prend pas en charge HDR, brouillard blanc veuillez essayer de désactiver la fonction HDR côté source ou de désactiver le mode PIP/PBP, puis vérifiez si l'image à l'écran est normale ou non. Aucun son ou le son est • Ajustez le réglage du volume sur votre très faible ordinateur et sur votre moniteur. • Vérifiez que le pilote de la carte de son de votre ordinateur a été correctement installé et activé. •...
- Page 33 Moniteur LCD ASUS série XG 3-17...
- Page 34 Liste des fréquences supportées Tableau des fréquences prises en charge 640x480@60Hz 640x480@67Hz 640x480@72Hz 640x480@75Hz 720x400@70Hz 800x600@56Hz 800x600@60Hz 800x600@72Hz 800x600@75Hz 1024x768@60Hz 1024x768@70Hz 1024x768@75Hz 1152x864@75Hz 1280x720@60Hz 1280x960@60Hz 3840x2160@30Hz 1280x1024@60Hz 1440x900@60Hz 1680x1050@60Hz 1920x1080@50Hz 1920x1080@60Hz 3840x2160@60Hz 3840x1080@60Hz 3840x2160@98Hz 3840x2160@120Hz 480P@60Hz 576P@50Hz 720P@50Hz 720P@60Hz 1080P@50Hz 1080P@60Hz 3840x2160@50Hz 3-18...
- Page 35 1080P@60Hz 1080P@120Hz * Les modes qui ne sont pas listés dans ces tableaux peuvent ne pas être supportés. Pour une résolution optimale, nous vous conseillons de choisir un mode listé dans les tableaux ci-dessus. Moniteur LCD ASUS série XG 3-19...
