Toro 02630 Instructions De Montage

Kit d'extension de guidon
Tondeuse eHoverPro™ 450 ou 550 de 60 V
N° de modèle 02630
Montage
Médias et pièces supplémentaires
Description
Extension de guidon
Câble de commande de présence de
l'utilisateur (OPC)
Molettes
Étrier fileté
Prolongateur de câble de démarrage
électrique
Attache-câble
Remarque:
Conservez toutes les pièces déposées
pour les réutiliser, sauf indication contraire.
1. Coupez le moteur de la machine, retirez le
bouton de démarrage électrique, attendez l'arrêt
complet de tout mouvement et laissez refroidir
la machine.
2. Sur le guidon, retirez le câble de commande de
présence de l'utilisateur
1. Boulon (M6 x 1 1 / po)
6
2. Partie supérieure du
guidon
3. Bloc de fixation
3. Détachez le câble que vous avez retiré du
support de la barre de présence de l'utilisateur
en inclinant la fixation du câble pour la dégager
(Figure 2).
© 2023—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
(Figure 1).

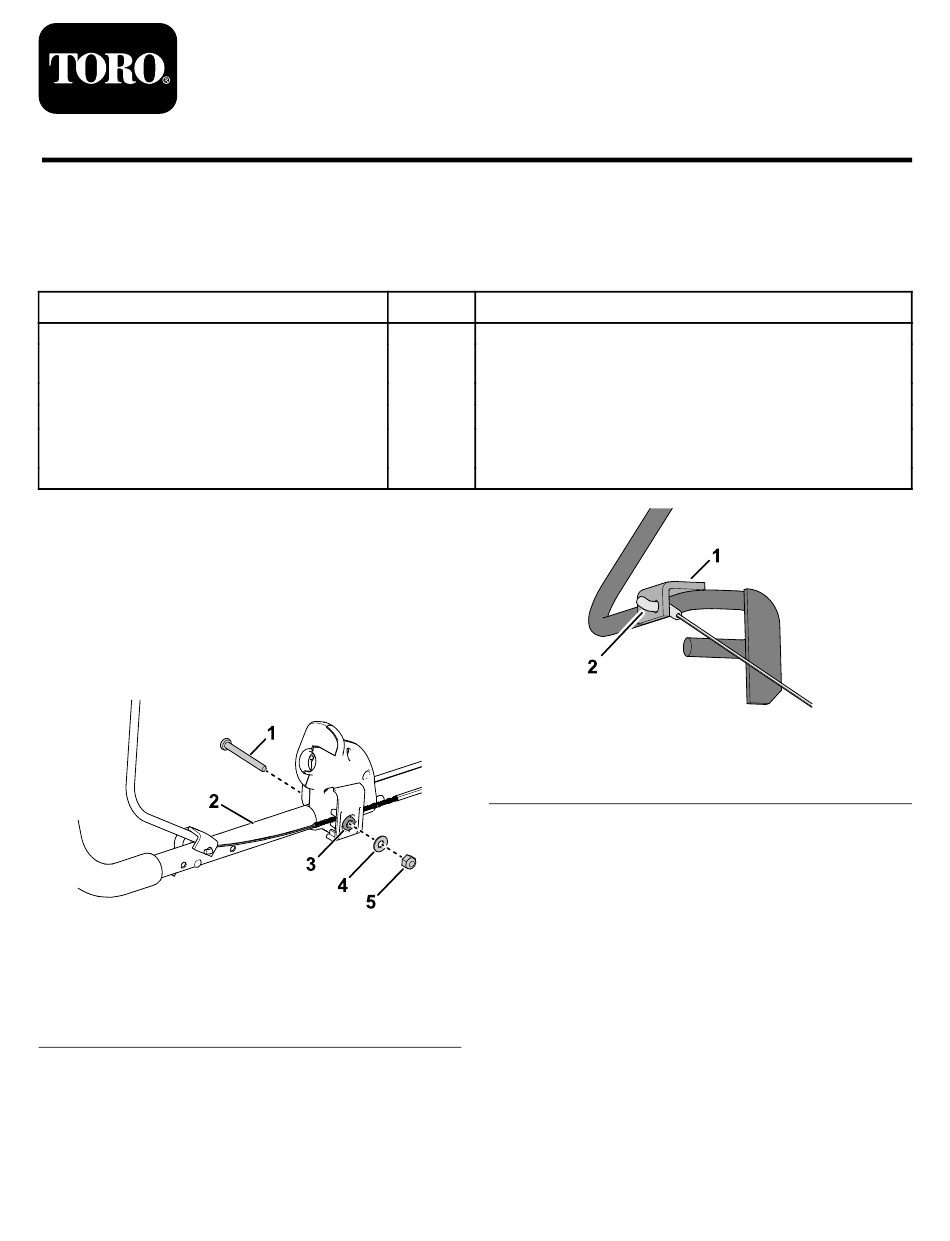

Figure 1
4. Rondelle
5. Contre-écrou(¼ po)
Enregistrez votre produit à
www.Toro.com.
Qté
1
1
2
Montage du kit d'extension du guidon.
2
1
3
1. Support de barre de
présence de l'utilisateur
4. Détachez l'autre extrémité du câble que vous
avez retiré du moteur.
Important:
connecté au moteur et installez le câble neuf
de la même manière.
g435604
5. Retirez les 2 molettes, rondelles et étriers filetés
qui fixent la partie supérieure du guidon à la
partie inférieure
Traduction du texte d'origine (FR)
Imprimé au Royaume-Uni.
Form No. 3462-957 Rev A
Instructions de montage
Utilisation
Figure 2
2. Fixation du câble
Notez comment le câble est
(Figure 3).
*3462-957*
Tous droits réservés
g435607
