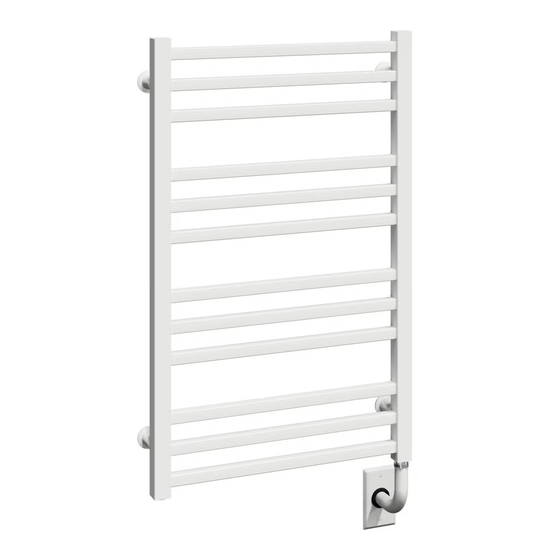

- Page 1 A V E N TO TO W E L W A R M E R INSTALLATION GUIDE W3102 / W3103 / W3104 / W3105 / W3106 / W3108 19.5” x 31” Hardwired 877-757-8930 www.icobath.com...
- Page 2 Towel Warmer Installation Procedure STEP 2 STEP 1 Rough-in Requirements (see figure 3) Installation Instructions (see figure 1) 1. The incoming power feed goes to a deep single gang 1. Check all items have been received. You should have electrical box (for the controller). This electrical box can be received a towel warmer, hardwire kit, programmable located anywhere in the room, although we recommend it controller and mounting bracket kit.
- Page 3 Technical Drawing Figure 2 Patented air bleed 78mm valve located at back Towel warmer contains 3⅛" of towel warmer. a heat transfer solution which is non-toxic, an 4 x mounting brackets anti-rust inhibitor and located at back of towel an anti-freeze. warmer.
- Page 4 Specifications Weight Element Output Metal Model # Description Finish (lb) Size (BTU) (mm) (Inches) Type W3102 Electric Hardwire Matte White 300W 1024 500 x 790 19.5 x 31 Mild Steel W3103 Electric Hardwire Chrome 150W 500 x 790 19.5 x 31 Mild Steel Stainless W3104...
- Page 5 AV E N TO C H AU F F E -S E R V I E T T E S GUIDE DʼINSTALLATION W3102 / W3103 / W3104 / W3105 / W3106 / W3108 Console murale 19,5 po x 31 po 877-757-8930 www.icobath.com...
- Page 6 Procédure d’installation du chauffe-serviettes Étape 1 Étape 2 Exigences générales (voir figure 3) Instructions d’installation (voir figure 1) 1. L’alimentation électrique entrante est acheminée vers un 1. Vérifiez que tous les articles ont été reçus. Vous devriez avoir boîtier électrique à un seul groupe profond (inur le reçu un chauffe-serviettes, un ensemble de câblage, un contrôleur).
- Page 7 Dessin Technique Figure 2 Vanne de purge d'air 78mm brevetée située à l'arrière 3⅛ po Le chauffe-serviettes du chauffe-serviettes contient une solution de transfert de 4 supinrts de fixation chaleur non toxique, située à l'arrière du un inhibiteur de chauffe-serviettes rouille et un antigel Thermostat interne préréglé...
- Page 8 Caractéristiques No de Inids Taille de Sortie Type de Description Finition modéle (lb) l’élément (BTU) (mm) (inuces) métal Éléments W3102 d’alimentation Blanc mat 300W 1024 500 x 790 19,5 x 31 Acier doux électrique Éléments W3103 d’alimentation Chrome 150W 500 x 790 19,5 x 31 Acier doux électrique...
