UV 70x IQ NOx
Montage à
l'horizontale
ba77080f02
11/2019
3.3
Installation
3.3.1 Montage de la sonde
REMARQUE
La sonde est un instrument optique de précision devant être protégé contre les
secousses. Veiller à une distance suffisante par rapport au mur, au sol et autres
composants de l'environnement de montage. Protéger si besoin l'extrémité de
sonde contre les chocs au moyen de l'anneau de protection joint. Toujours mon-
ter les éléments de fixation exclusivement sur la tige stable en métal.
REMARQUE
Veiller d'une manière générale à ce que la surface du boîtier ne soit pas atta-
quée par des objets acérés. Pour exclure toute corrosion par contact, le boîtier
de la sonde ne doit se trouver au contact d'aucun objet métallique.
REMARQUE
Ne pas suspendre la sonde au câble de raccordement de sonde. Danger de rup-
ture de câble et d'infiltration d'eau au niveau du passe-câbles à vis.
Pour l'installation de la UV 70x IQ NOx, une large gamme d'accessoires de
montage est disponible (voir chapitre 6 P
,
MAINTENANCE
ACCESSOIRES
montage courants.
D'une manière générale, lors du montage de la sonde, respecter les règles
générales suivantes sur le lieu de mesure :
Pour le montage de la sonde à l'horizontale, l'orifice de la fente de mesure doit
être dirigé vers le côté de sorte que les bulles d'air puissent s'échapper vers le
haut et que les sédiments ne puissent pas se déposer dans la fente de mesure.
Diriger la sonde parallèlement au sens du courant.
C o

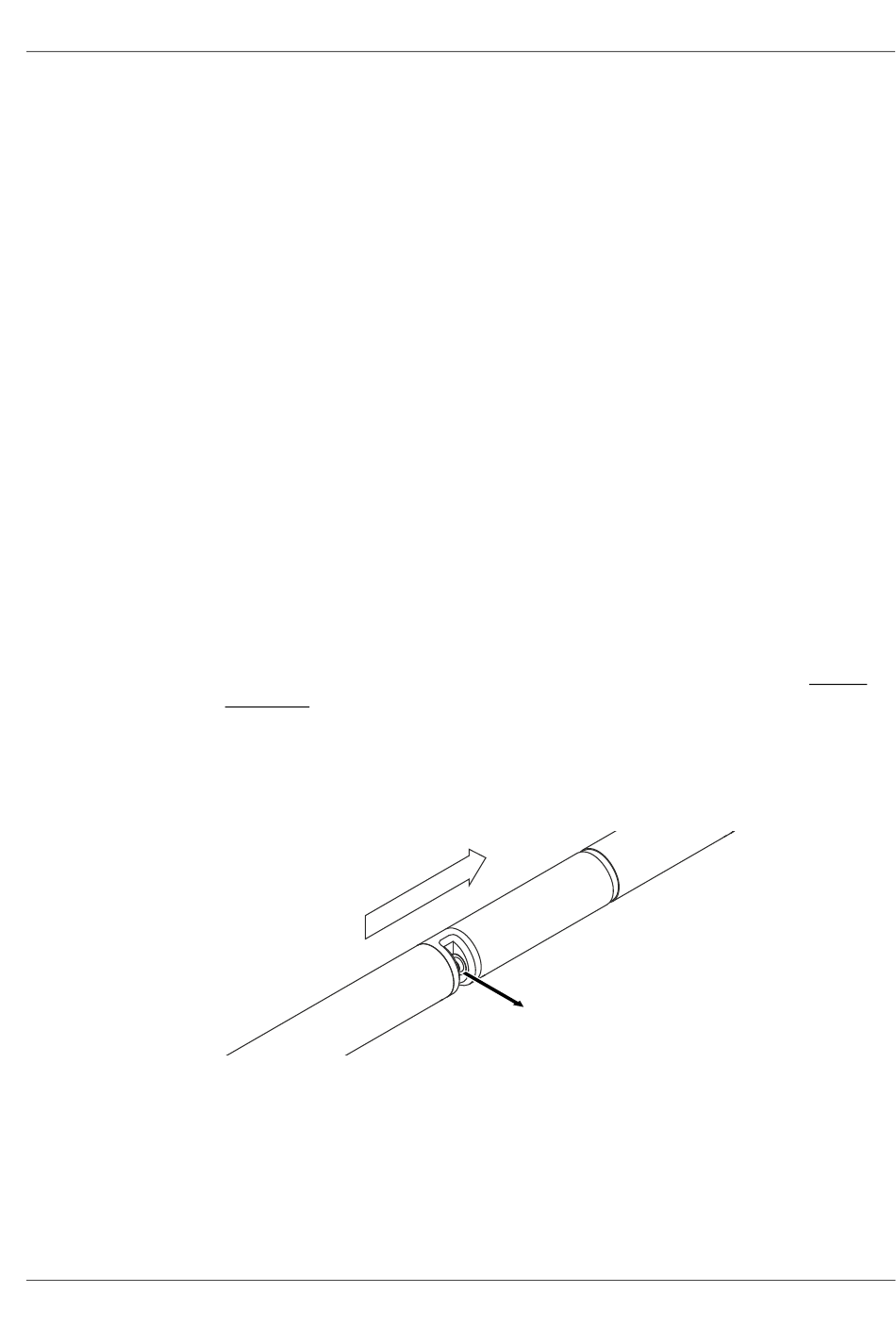

figure 3-1 Montage à l'horizontale
IÈCES DE RECHANGE
). Ceux-ci permettent d'effectuer tous les types de
n t
u r a
Orifice de la fente de mesure
Mise en service
,
AUXILIAIRES DE
11
