SCHÉMA 5
Le Schéma d'Installation 5 représente la configuration de la cheminée avec unique RACCORDEMENT au réservoir de cumul thermique
inertiel.
La pompe de l'appareil s'active uniquement lorsque la température de l'eau à l'intérieur est supérieure à la valeur paramètre du réglage
SET POMPE et de la température du Ballon-Tampon.
La pompe du Ballon-Tampon s'active uniquement lorsque la température du Ballon-Tampon est supérieure à la valeur du paramètre
correspondant (Pr03 SET BALLON TAMPON ) validé au Menu SET USER.

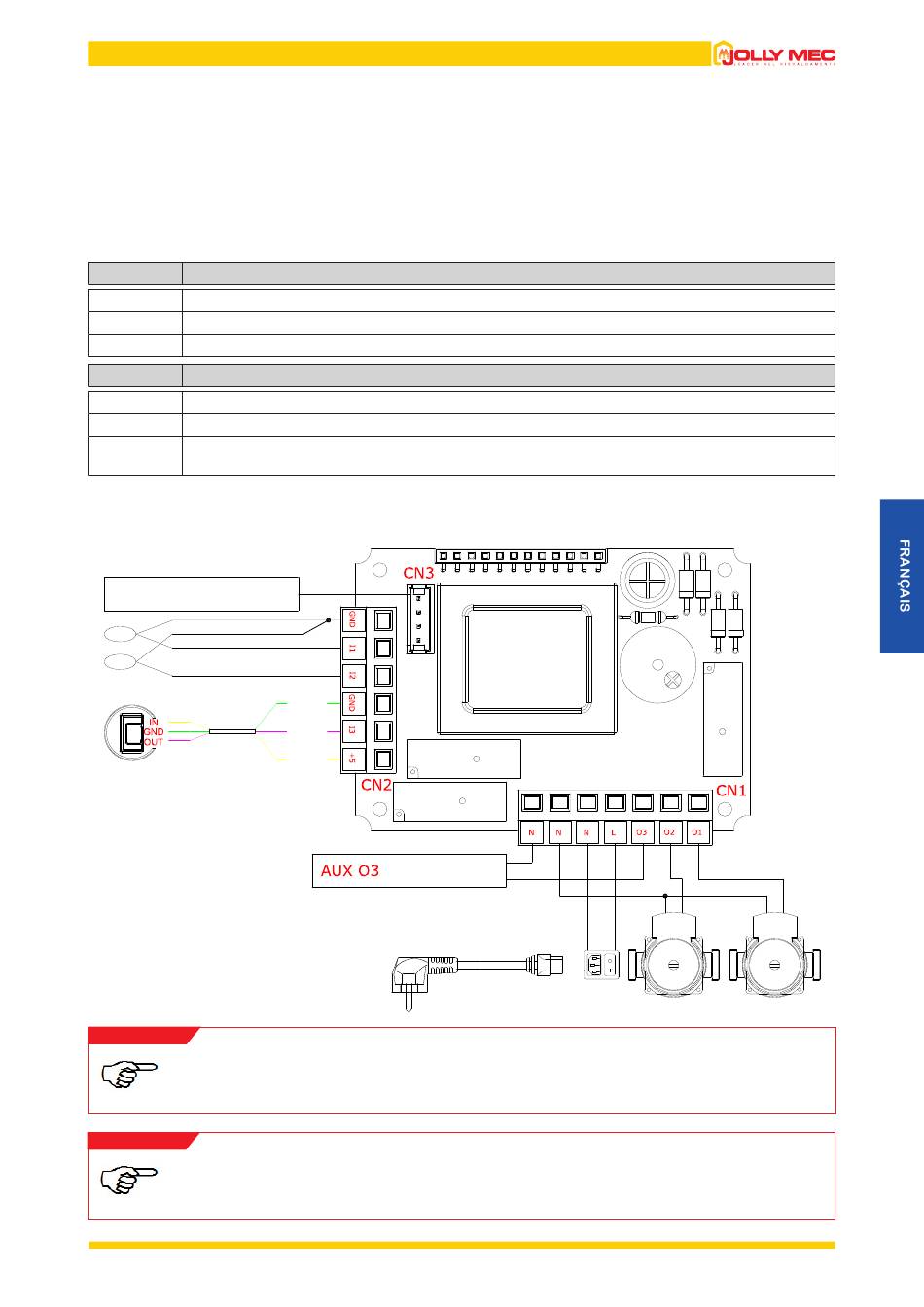

Dans ce cas de configuration les branchements devront être faits en respectant le schéma suivant:
ENTREE
SONDE
I1
Sonde Eau de l'Appareil
I2
Sonde Ballon-Tampon
I3
Sonde Pression Eau reliée à l'appareil
SORTIE
ACTIONNEUR
O1
Pompe Eau de l'Appareil
O2
Pompe Ballon-Tampon
O3
La sortie O3 pourrait être utilisée pour dériver le fonctionnement d'un générateur en parallèle au cycle hydraulique
de l'appareil, ou bien activer la pompe d'un séparateur hydraulique.
SÉRIEL
Sonde Eau de l'appareil
Sonde Ballon-Tampon
Sonde Pression Eau
NOTE
Entre la sortie de la carte électronique et la pompe Ballon-Tampon il est possible de raccorder en série le
thermostat ambiant de façon à ce que la pompe Eau de circuit ne se mette en marche que lorsque le réservoir est chaud
et la pièce ambiante en appel..
NOTE
En cas de transducteur de pression ancien modèle, voir NOTE page 6 pour un branchement électrique
correct.
VERT
VIOLET
JAUNE
Sortie auxiliaire pour générateur en parallèle ou
pompe séparateur hydraulique
sorce de courant 230 V ac
P o m p e
B a l l o n -
Tampon
Pompe
Eau
de
l'appareil
11
