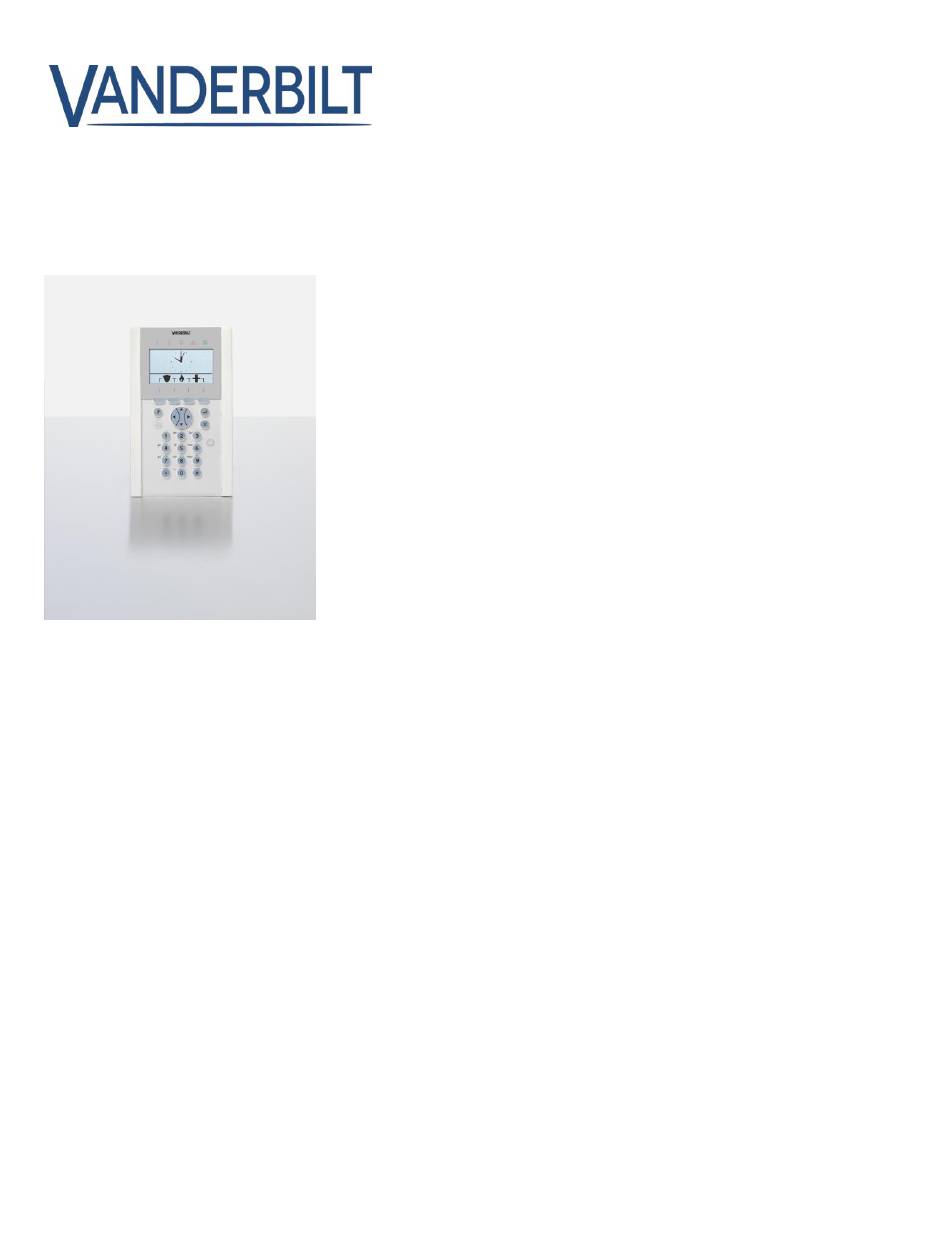

- Page 1 SPCK620/623 Clavier Confort Commande Vanderbilt A6V10316372 01.10.2015...
- Page 2 Copyright La disponibilité et les spécifications techniques peuvent être modifiées sans préavis. © Copyright par Vanderbilt Nous nous réservons tous les droits sur ce document et sur l'objet dont il traite. En acceptant le document, l'utilisateur reconnaît ces droits et accepte de ne pas publier le document ni de divulguer le sujet dont il traite en tout ou partie, de ne pas le remettre à...
- Page 3 Table des matières Sécurité ....................... 4 Directives et normes ..................6 Introduction......................7 Connexion ......................13 Vue de secteur unique ..................15 Vue multi-secteurs ................... 20 Programmation en mode Utilisateur avec le clavier ........29 Annexe ....................... 47 Vanderbilt A6V10316372 01.10.2015...
- Page 4 Risque d'électrocution lors de la maintenance Les travaux de maintenance doivent être effectués uniquement par des spécialistes formés. Risque d'électrocution lors du nettoyage du périphérique N'utilisez pas de produits nettoyants liquides ni d'aérosols contenant de l'alcool ou de l'ammoniac. Vanderbilt A6V10316372 01.10.2015...
- Page 5 AVERTISSEMENT Danger de mort ou risque de blessures corporelles graves possible. ATTENTION Risque de blessures légères ou de dégâts matériels. IMPORTANT Risque de dysfonctionnements. Signification des panneaux de danger AVERTISSEMENT Zone dangereuse AVERTISSEMENT Tension électrique dangereuse Vanderbilt A6V10316372 01.10.2015...
- Page 6 2006/95/CE : Sécurité EN 60950-1 2.1.1 Normes de sécurité Le SPCK620.100 et le SPCK623.100 sont agréés selon les normes suivantes : Norme de produit SPCK620.100 EN50131-3:2009, Grade 3, Classe II, Type B SPCK623.100 Vanderbilt A6V10316372 01.10.2015...
- Page 7 à clé SPCE110 ou le transpondeur d'indication SPCE120. Témoins LED d'état Ces témoins lumineux fournissent une information sur l'état du système. Voir le tableau ci-dessous. Écran LCD L'afficheur affiche tous les messages d'alerte et Vanderbilt A6V10316372 01.10.2015...
- Page 8 – Échec MES – Dépassement temps d'entrée – Code autosurveillance Alertes système – Alimentation – Batterie – Défaut Chargeur – Défaut Aux – Fusible sirène extérieure – Fusible sirène int. – Autosurv. sirène – Autosurveillance coffret Vanderbilt A6V10316372 01.10.2015...
- Page 9 – WPA Test non reçu – Caméra offline – Batterie tag faible – Surintensité Xbus – Nom de l'installateur – N° téléphone installateur – Tech. autorisé – Construct. valid – Redémarrage – Défaut hardware – Surconsommation aux. Vanderbilt A6V10316372 01.10.2015...
- Page 10 Les témoins LED d'information, d'état du secteur, d'alarme et de défaut sont désactivés pendant que le clavier est au repos. Un code d'accès d'utilisateur doit être entré. Le réglage peut être modifié quand l'indicateur de mise sous tension est visible pendant la période de repos. Vanderbilt A6V10316372 01.10.2015...
- Page 11 Plusieurs touches d'urgence sont affichées suivant la configuration active. Une pression simultanée sur les touches déclenche un appel d'urgence. Panic Alarm Alarme Incendie Medical Alarm La procédure déclenchée dépend de la configuration du système. Demandez les détails à l'installateur. Vanderbilt A6V10316372 01.10.2015...
- Page 12 Introduction Touches de fonction au repos Paramètres directs L'option de MES directe est affichée suivant la configuration. Une MES forcée / MES partielle du secteur auquel le clavier est attribué est possible sans code secret. Vanderbilt A6V10316372 01.10.2015...
- Page 13 Le tag doit être présenté en premier. Si vous entrez en premier un code, le message « Présenter le tag » est affiché. Après présentation du tag, à cause de l'ordre forcé, vous devrez à nouveau taper le code. Vanderbilt A6V10316372 01.10.2015...
- Page 14 Connexion Connexion avec code PIN et badge (SPCK623) Vanderbilt A6V10316372 01.10.2015...
- Page 15 Les états sont les suivants : Icône Fonction MES totale mise hors surveillance MES Partielle A MES Partielle B Activation impossible S'il existe par exemple une zone ouverte, le symbole d'activation sera affiché avec un symbole d'informations : Vanderbilt A6V10316372 01.10.2015...
- Page 16 Disponible uniquement si l'attribut de zone Ouverte en sortie est activé. La zone d'entrée - sortie est ouverte. La zone n'entravera pas le processus d'activation. La zone doit être fermée à expiration du temporisateur de sortie. Si la zone est encore ouverte, l'activation échouera. Vanderbilt A6V10316372 01.10.2015...
- Page 17 L'emplacement des touches programmables utilisées pour la configuration est fixe. Par conséquent, l'emplacement de l'icône de l'alarme peut changer. L'image ci- dessus montre une alarme en condition d'activation complète. Les alarmes sont listées dans l'écran suivant. Vanderbilt A6V10316372 01.10.2015...
- Page 18 Réinitialisation d'un défaut Si un défaut est présent, il sera affiché, après la connexion : Le symbole clignote. Le témoin clignote. 1. Appuyez sur la touche programmable située sous le symbole de défaut clignotant.. Vanderbilt A6V10316372 01.10.2015...
- Page 19 Le défaut ne peut pas être restauré. Condition de panne encore présente. Veuillez contacter votre installateur. Le défaut peut être restauré. Si le défaut peut être restauré, appuyez sur la touche programmable située sous le symbole Le défaut est restauré. Prêt est affiché sur l'écran. Vanderbilt A6V10316372 01.10.2015...
- Page 20 2. Appuyez sur Tous les secteurs de ces groupes de secteurs sont indiqués dans une liste. 3. Faites défiler l'écran au moyen des touches ▲ ▼ jusqu'à ce que le secteur requis soit visible. Vanderbilt A6V10316372 01.10.2015...
- Page 21 1. Faites défiler l'écran au moyen des touches ▲ ▼ jusqu'à ce que le secteur requis soit visible. 2. Appuyez sur le bouton programmable situé sous le symbole d'activation. Les informations concernant ce secteur sont affichées à l'écran suivant. Les états sont les suivants : Symbole Fonction Vanderbilt A6V10316372 01.10.2015...
- Page 22 / MHS des secteurs ou des groupes de secteurs. Par conséquent, l'emplacement de l'icône de l'alarme peut changer. Les graphiques ci-dessous illustrent une alarme en condition d'activation complète. 1. Faites défiler l'écran au moyen des touches ▲ ▼ jusqu'à ce que le groupe de secteurs requis soit visible. Vanderbilt A6V10316372 01.10.2015...
- Page 23 L'alarme ne peut pas être supprimée. L'alarme est encore active (par exemple la zone ayant déclenché l'alarme est encore ouverte). Veuillez contacter votre installateur si l'icône est toujours affichée après la fermeture de la zone (par exemple, une fenêtre). Vanderbilt A6V10316372 01.10.2015...
- Page 24 1. Faites défiler l'écran au moyen des touches ▲ ▼ jusqu'à ce que le groupe de secteurs requis soit visible. 2. Appuyez sur 3. Faites défiler l'écran au moyen des touches ▲ ▼ jusqu'à ce que le secteur requis soit visible. Vanderbilt A6V10316372 01.10.2015...
- Page 25 La panne ne peut pas être supprimée. Condition de panne encore présente. Veuillez contacter votre installateur. La panne peut être supprimée. Si la panne peut être supprimée, appuyez sur la touche programmable située sous le symbole La panne est restaurée. Prêt est affiché sur l'écran. Vanderbilt A6V10316372 01.10.2015...
- Page 26 Le verrouillage horaire de la MES s'applique uniquement à un secteur de type « coffre ». Si le verrouillage horaire de la MES s'applique à une zone de coffre, vous ne pouvez MHS le coffre que pendant les périodes définies par le calendrier Vanderbilt A6V10316372 01.10.2015...
- Page 27 MHS en premier et les icônes d'info de temporisation et de retard de temps s'afficheront comme décrit dans la section Réglage automatique du calendrier [➙ 26]. Il est impossible d'annuler la MES pour un secteur de coffres ou DAB. Vanderbilt A6V10316372 01.10.2015...
- Page 28 L'icône d'interverrouillage indique si un groupe de secteur coffres ou DAB est interverrouillé. Au sein du groupe d'interverrouillage, seul un secteur peut être MHS à la fois. L'icône du cadenas s'affiche à côté des autres secteurs du groupe pour indiquer qu'il est impossible de les mettre hors service. Vanderbilt A6V10316372 01.10.2015...
- Page 29 CARILLON Permet à l'utilisation d'activer ou de désactiver le carillon dans toutes les zones où il est programmé comme alerte sonore. GESTION UTILISAT Permet à l'utilisateur d'ajouter, éditer et supprimer des utilisateurs Vanderbilt A6V10316372 01.10.2015...
- Page 30 Affiche toutes les zones dont l'activation a échoué. Sélectionnez chacune des zone pour afficher des détails sur la raison de la non-activation. BATTERIE Affiche le voltage et le courant de la batterie. AUXILIAIRE Affiche le voltage et le courant de la source de courant auxiliaire. Vanderbilt A6V10316372 01.10.2015...
- Page 31 DEFAUT FUS. EXT. / DEFAUT FUS. INT. AUTOSUR. SIRENE AUTOSUR. AUX 1 AUTOSUR. AUX 2 AUTOSUR. ANTENNE DEFAUT L MODEM 1 DEFAUT L MODEM 2 DEFAUT CAB. XBUS ECHEC TRANS. Vanderbilt A6V10316372 01.10.2015...
- Page 32 Pour effectuer un test de la sirène : Sélectionnez TEST > TEST SIRENE et appuyez sur SELECT. Quand TEST SIRENE est sélectionné, les options suivantes sont accessibles : SIRENES EXTERIEURES, FLASH, SIRENES INTERIEURES, BUZZER. Chaque Vanderbilt A6V10316372 01.10.2015...
- Page 33 7.1.5.4 OPTIONS SONORES Les options sonores sont des indicateurs acoustiques pendant un test de déplacement. Pour activer les options sonores : 1. Sélectionnez OPTIONS SONORES en utilisant les touches de direction bas/haut. 2. Appuyez sur SELECT. Vanderbilt A6V10316372 01.10.2015...
- Page 34 2. Pour consulter les événements d'une date donnée, entrez la date en utilisant les touches numériques. L'événement le plus récent est affiché dans la ligne inférieure de l'afficheur. Tous les événements précédents défilent en restant affichés pendant 1 seconde (ou faites défiler en appuyant sur les touches de direction). Vanderbilt A6V10316372 01.10.2015...
- Page 35 Le système génère un code par défaut pour chaque nouvel utilisateur. 4. Appuyez sur ENTRÉE pour accepter le code utilisateur par défaut ou entrez un code de votre choix puis appuyez sur ENTRÉE. Le clavier confirme la création du nouvel utilisateur. Vanderbilt A6V10316372 01.10.2015...
- Page 36 2. Appuyez sur SELECT. 3. Sélectionnez l'utilisateur à configurer et appuyez sur SELECT. 4. Sélectionnez CONTROLE D'ACCES et appuyez sur SELECT. Pour lire les instructions sur les options de programmation du contrôle d'accès, sélectionnez les liens ci-dessous. Vanderbilt A6V10316372 01.10.2015...
- Page 37 1. Sélectionnez EDITER BADGE en utilisant les touches de direction bas/haut du clavier. 2. Appuyez sur SELECT. 3. Modifiez l'un des paramètres d'utilisateur décrits dans le tableau ci-dessous. 4. Appuyez sur la touche RETOUR pour quitter le menu. Vanderbilt A6V10316372 01.10.2015...
- Page 38 Si la fonction Passback physique est active dans une pièce et qu'un utilisateur quitte cette pièce sans utiliser le lecteur de sortie, cet utilisateur n'est pas autorisé à pénétrer une nouvelle fois dans cette pièce. Le badge de l'utilisateur peut être réinitialisé pour Vanderbilt A6V10316372 01.10.2015...
- Page 39 Pour modifier des profils d'utilisateur dans le système : 1. Passer à PROFILES UTILS. > Modification. 2. Appuyez sur SELECT. 3. Modifiez le paramètre de profil d'utilisateur désiré dans le tableau ci-dessous. CHANGER LE NOM Éditez le nom du profil si nécessaire. Vanderbilt A6V10316372 01.10.2015...
- Page 40 SMS dans son réseau RTC. En revanche, le contrôle par SMS requiert l'installation d'un modem GSM dans la centrale. Un modem GSM prend en charge aussi bien la notification que le contrôle par SMS. Vanderbilt A6V10316372 01.10.2015...
- Page 41 Sélectionnez un nouvel utilisateur pour cette ID SMS Utilisateur, le cas échéant. Evénements SMS Sélectionnez les événements centrale devant être envoyés par SMS à l'utilisateur ou à l'installateur. Contrôle par SMS Sélectionnez les opérations pouvant être effectuées à distance sur la centrale Vanderbilt A6V10316372 01.10.2015...
- Page 42 ACCES REFUSE. Si l'ID de l'appelant est désactivée et si le numéro de SMS de l'expéditeur est configuré, le préfixe du code n'est pas nécessaire. COMMANDES (**** = code) Avec le code Avec l'ID de Action Réponse l'appelant Vanderbilt A6V10316372 01.10.2015...
- Page 43 MES partielle de la fenêtre d'options. Voir Options ****.MESB Autorise la MES Partielle B Système activé. MES Partielle B) ou l'alarme SMS Il est également possible de Vanderbilt A6V10316372 01.10.2015...
- Page 44 Le système n'accepte pas de code plus court que le nombre de chiffres configuré. Vérifiez avec votre ingénieur d'installation. 3. Confirmez le nouveau code et appuyez sur SAUVER. 4. Appuyez sur RETOUR pour retourner à l'écran précédent pour changer le code. Vanderbilt A6V10316372 01.10.2015...
- Page 45 Pour activer l'accès Installateur : 1. Sélectionnez VALIDER ACCES en utilisant les touches de direction bas/haut du clavier et appuyez sur SELECT. 2. Sélectionnez ACCES INSTALLAT. puis VALIDE. 3. Sélectionnez CONSTRUC.AUTORI. puis VALIDE. Vanderbilt A6V10316372 01.10.2015...
- Page 46 Alarme JDB affiche une liste des événements d'alarme. Les types suivants sont affichés dans ce journal : Zones – Alarme – Panique EVENEMENTS SYSTEME – Alarme confirmée – Code contrainte – XBUS Panique – Panique utilis. – WPA Paniq. Vanderbilt A6V10316372 01.10.2015...
- Page 47 Mise hors Limite L'action MHS arrête l'alarme. Cette option est accessible surveillance Standard sur le clavier uniquement après qu'une alarme a été Manager activée et après qu'un code d'utilisateur valable a été saisi. Vanderbilt A6V10316372 01.10.2015...
- Page 48 Voir JDB Gestionnaire Cette option affiche l'événement le plus récent sur standard l'afficheur du clavier. Le journal de bord fournit la date et Vanderbilt A6V10316372 01.10.2015...
- Page 49 L'utilisateur peut allumer ou éteindre les sorties standard (interactions logiques). Voir Test WPA Gestionnaire L'utilisateur peut tester un WPA. standard * Ces fonctions ne sont pas actives par défaut pour l'utilisateur considéré, mais peuvent être sélectionnées. Carte des zones N° de zone Description Vanderbilt A6V10316372 01.10.2015...
- Page 50 Annexe Carte des zones N° de zone Description Vanderbilt A6V10316372 01.10.2015...
- Page 51 Edité par © Vanderbilt, 2015 Vanderbilt Sous réserve de disponibilité et de modifications techniques. Clonshaugh Business and Technology Park Clonshaugh Dublin D17 KV84 www.service.vanderbiltindustries.com ID document A6V10316372 Edition 01.10.2015...
