Sommaire des Matières pour Megger TC3231

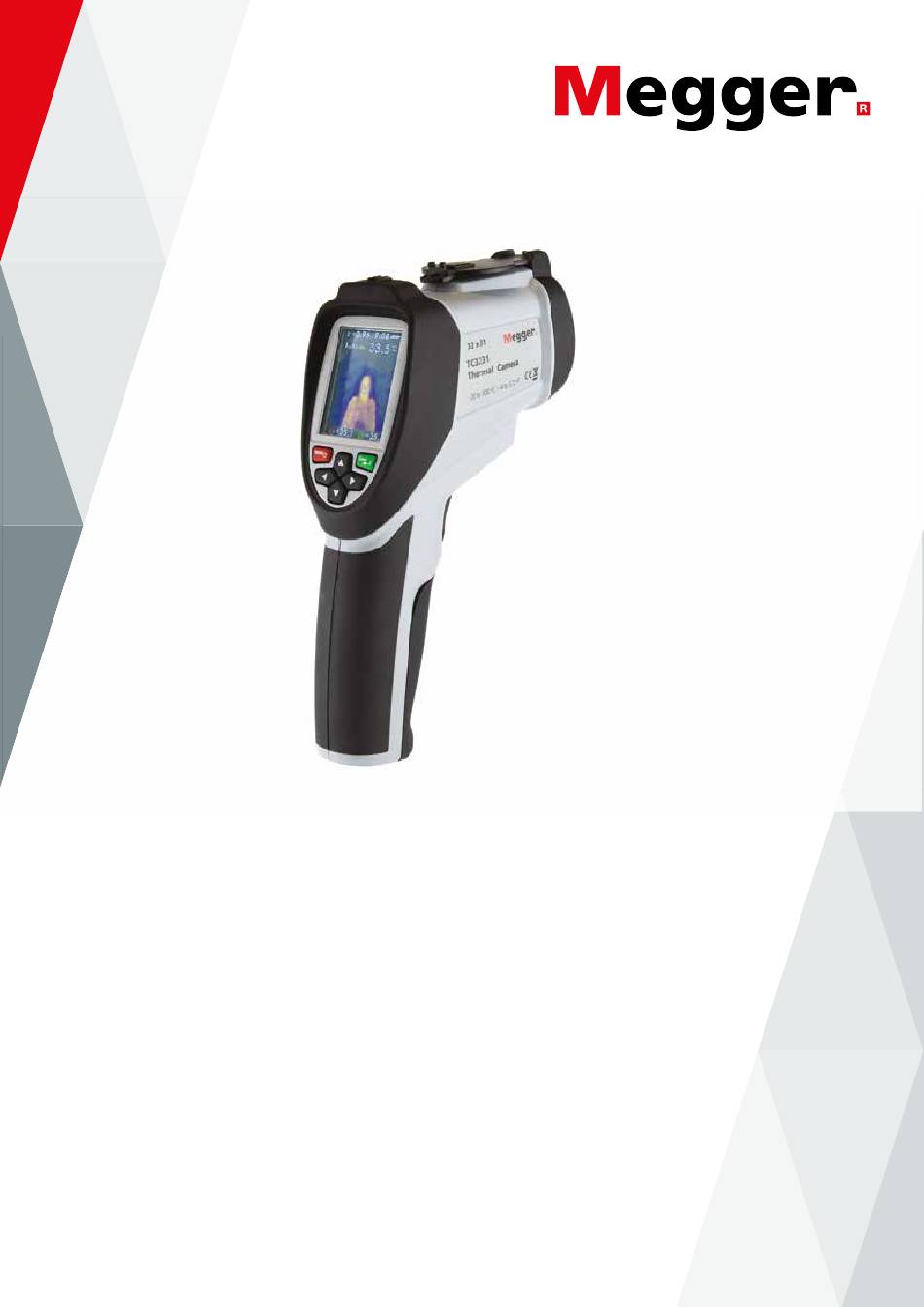

- Page 1 B a k e r I n s t r u m e n t s TC3231 Caméra thermique Manuel d'utilisation Thermal camera_TC3231_UG_FR 05 AM...
- Page 2 Tél. : +44 (0)1304 502101 Fax : +44 (0)1304 207342 www.megger.com Megger Ltd se réserve le droit de modifier les spécifications de ses produits à tout moment et sans préavis. Même si le contenu de ce document a été établi avec le plus grand soin, Megger Ltd n'offre aucune garantie quant à...
- Page 3 www.megger.com...
- Page 4 Description Fonctionnalités Boutons du panneau avant et détails de la caméra Détails de l'écran LCD de la TC3231 Capture et enregistrement d'images (Mode Mesure) Menu de configuration - Options Menu de configuration - Émissivité (incluant le tableau des émissivités typiques) Menu de configuration - Unité...
- Page 5 Faites preuve de prudence lors des mesures à proximité immédiate de composants sous tension non protégés. „ Symboles figurant sur l'instrument et sur le mode d'emploi Conforme aux directives de l'UE Ce produit ne doit pas être jeté avec les ordures ménagères Carte Micro-SD www.megger.com...
- Page 6 Table des matières 1. Description L'instrument TC3231 de Megger est une caméra thermique professionnelle facile à utiliser. Celle-ci permet une lecture rapide et précise sur une gamme de températures de surface très étendue, avec localisation à l'écran et suivi des températures max/min.
- Page 7 Si c'est le cas, le symbole de carte SD est visible en haut à gauche de l'écran LCD, à côté du symbole de la batterie. Remarque : La TC3231 est alimentée par une batterie Li-Ion ; avant la première utilisation de la caméra, vous devez recharger la batterie. Le chargeur s'accompagne d'adaptateurs qui permettent de l'utiliser partout dans le monde.
- Page 8 Value 5. Capture et enregistrement d'images (Mode Mesure) La carte mémoire Micro-SD fournie peut contenir jusqu'à 6 000 images capturées avec la TC3231. Pour capturer une image et la stocker dans la mémoire : Déclipsez et rétractez le couvercle de lentille rétractable. Pointez la caméra sur l'objet ou la zone d'intérêt et appuyez sur la détente de mesure.
- Page 9 Activation / désactivation / définition des alarmes de limites supérieure et inférieure AFFICHAGE Réglage de la luminosité de l'écran LCD DIST Définition de la distance de fusion d'images LANG Langues INFO Informations relatives à la caméra / taille de carte SD www.megger.com...
- Page 10 à mesurer d'un ruban de masquage ou de peinture noir mat et laissez le temps à celui ou celle- ci d'atteindre la même température que le matériau. Il est alors possible d'effectuer une mesure précise de la surface recouverte de ruban ou peinture. www.megger.com...
- Page 11 L'unité de température active est affichée. Appuyez sur le bouton Entrée puis sur les boutons de navigation HAUT / BAS pour sélectionner °C ou °F. Appuyez ensuite à nouveau sur le bouton Entrée. La sélection est mémorisée et apparaît à l'écran. Appuyez à nouveau sur le bouton MENU pour quitter le menu de configuration. www.megger.com...
- Page 12 Appuyez sur le bouton Entrée à plusieurs reprises pour sélectionner année / mois / jour. Utilisez les boutons de navigation HAUT / BAS pour modifier l'année / le mois / le jour. Une fois la date définie, appuyez sur le bouton MENU 3 fois pour quitter le menu de configuration. www.megger.com...
- Page 13 USB du PC. La carte Micro-SD est reconnue par le PC comme disque amovible. Le fichier d'images se trouve dans un dossier marqué IMG. La carte Micro-SD peut être retirée de la caméra et insérée dans l'adaptateur de carte SD fourni pour être introduite dans une fente de carte SD standard sur un PC. www.megger.com...
- Page 14 Appuyez sur le bouton Entrée pour activer l'alarme de limite inférieure Appuyez sur le bouton MENU 3 fois pour quitter l'écran ALARME et le menu de configuration ou 1 fois pour activer / désactiver / définir l'alarme de limite supérieure (cf. ci-dessus). www.megger.com...
- Page 15 LANG. Appuyez sur le bouton Entrée. Utilisez les boutons de navigation HAUT / BAS pour sélectionner la langue souhaitée. Appuyez sur le bouton Entrée pour enregistrer la sélection. Appuyez sur le bouton MENU pour quitter le menu de configuration. www.megger.com...
- Page 16 Pour consulter ces informations, appuyez sur le bouton MENU pour accéder au menu de configuration. Utilisez les boutons de navigation HAUT / BAS pour sélectionner INFO. Appuyez sur le bouton Entrée. Appuyez deux fois sur le bouton MENU pour quitter le menu de configuration. www.megger.com...
- Page 17 Correction de parallaxe de la combinaison image visible et IR 0,5 m, 1,0 m, 2,0 m, 3,0 m Options d'affichage Combinaison image visible et image infrarouge, d'entièrement infrarouge à entièrement visible par incréments de 25% Suivi des points chauds et points froids www.megger.com...
- Page 18 01691 676124 pour la mise au rebut de ces produits en fin de vie. Dans les autres régions de l'UE, les utilisateurs de produits Megger sont invités à contacter leur distributeur ou représentant Megger local.
- Page 19 économiques, ni des réclamations découlant de tels dommages, dépenses ou pertes économiques. Selon la législation en vigueur, les limitations ou exclusions ci-dessus peuvent ne pas s'appliquer dans votre pays. Megger Limited Archcliffe Road Dover Kent CT17 9EN Tél.
- Page 20 +1 214 331 7399 USsales@megger.com Cet instrument est fabriqué en Chine. L'entreprise se réserve le droit de modifier les spécifications ou la conception sans préavis. Megger est une marque de commerce déposée. Thermal camera_TC3231_UG_FR 05 AM © Megger Limited 2019 www.megger.com...
