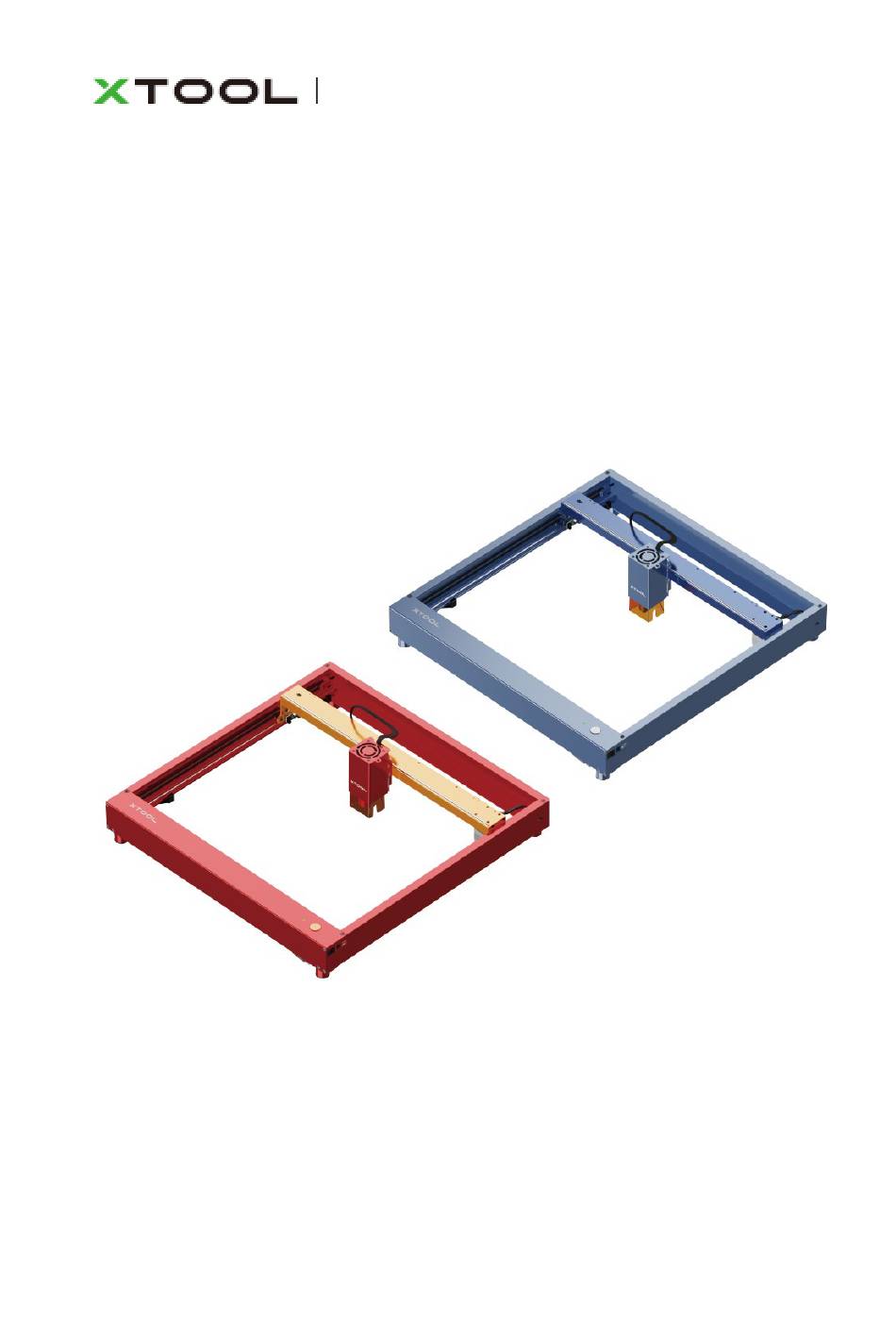

- Page 1 D1 Pro Guide de Démarrage Rapide...

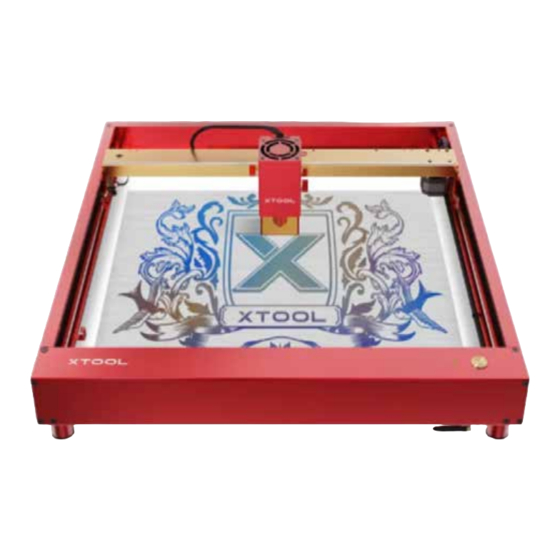

- Page 2 Créez avec des exemples de projets ................24 Nettoyez le module laser .................... 26 Le xTool D1 Pro offre deux options de couleur. Ce guide de démarrage rapide utilise la version dorée rouge pour décrire comment assembler et configurer votre machine.
- Page 3 Liste d'articles A : Plaque arrière B : Plaque avant C : Plaque gauche D : Plaque droite E : Plaque centrale Arbre Lunettes de sécurité Module laser Guide de Adaptateur démarrage rapide d'alimentation et Pack de matériaux Feuille d'aluminium A4 / Instructions / câble Brochure...
- Page 4 Câble de connexion Carte TF Accouplement Tournevis Boîte de rangement pour pièces Vis M4*16 Vis M4*25 Clé hexagonale Vis M4*8 Composants du connecteur de buse...
- Page 5 L'assemblage de xTool D1 Pro 1. Assemblez les plaques ensemble Note : Aucune paire de ciseaux n'est incluse dans le pack.
- Page 8 Note : Les vis sont utilisées pour régler la tension des courroies de synchronisation. Ne les serrez pas complètement, sinon les courroies pourraient être endommagées. Insérez l'arbre Conseil : Si vous ne parvenez pas à faire passer l'arbre à travers la courroie de synchronisation, la cause possible est que la courroie est trop tendue.
- Page 9 Note : Assurez-vous de maintenir une petite distance entre l'accouplement et le moteur, sinon l'accouplement pourrait ne pas tourner correctement ou émettre des bruits.
- Page 10 Note : Faites glisser les deux curseurs vers le bas contre la plaque avant.
- Page 11 Remarque : Serrez complètement les vis. 3. Connectez le moteur sur la plaque gauche à la carte de contrôle principale. Conseil : Faites attention aux côtés avant et arrière du connecteur. Insérez-le correctement.
- Page 13 4. Montez la plaque centrale. Note : Coupez les colliers de serrage blancs et conservez les noirs.
- Page 15 Note : La vis sert à régler la tension de la courroie de synchronisation. Ne la serrez pas complètement, sinon la courroie pourrait être endommagée.5. Terminer le câblage.
- Page 18 Installez le module laser...
- Page 20 Utilisez la vis à molette pour fixer le module Laser Tournez la poignée dans le Tenez la poignée pour Faites tourner la poignée sens des aiguilles d'une l'éloigner de la partie pour l'empêcher d'être montre. filetée. bloquée.
- Page 21 Relâchez la poignée Tournez à nouveau la poignée dans le sens des aiguilles d'une montre. Note : Vous pourriez avoir besoin de répéter ce processus plusieurs fois pour serrer la vis à molette. 7. Installez la carte TF...
- Page 22 Remarque : Insérez la carte TF avant d'utiliser xTool D1 Pro. Sinon, certaines fonctions pourraient échouer, comme la connexion Wi-Fi pour le traitement, le traitement hors ligne et le cadrage dans l'aperçu du traitement. Découvrez votre xTool D1 Pro 1. Trou pour installer un tuyau d'échappement 6.
- Page 23 Ajustez la tension des courroies de synchronisation. Note: Essayez de régler les courroies de synchronisation sur les plaques droite et gauche à la même tension pour que xTool D1 Pro puisse découper et graver les matériaux correctement. Réglez la position du module laser.
- Page 24 Conseil : Pour découper des matériaux plus épais, vous pouvez ajuster la position de la plaque arrière sur le module laser en fonction de l'échelle à laquelle la barre de réglage de la distance focale est alignée, afin d'assurer de meilleures performances de découpe.For the 20 W laser module Échelle Épaisseur...
- Page 25 Après avoir ajusté la position de la plaque arrière, vous pouvez toujours utiliser la barre de réglage de la distance focale pour régler la position du module laser. Pour le module laser de 40 W Échelle Épaisseur 15 mm Conseil : Les réglages sont testés dans un environnement de laboratoire et ne servent qu'à...
- Page 26 Téléchargez et installez le logiciel Vous pouvez télécharger gratuitement le logiciel xTool Creative Space (XCS) sur notre site officiel xtool.com ou acheter le logiciel tiers LightBurn pour utiliser xTool D1 Pro. Créez avec des exemples de projets...
- Page 27 œuvres.s. Avant de créer vos œuvres, vous pouvez placer la feuille d'aluminium dans la zone de travail de xTool D1 Pro pour protéger votre bureau ou votre sol des fumées ou des brûlures.
- Page 28 Conseil : Si la feuille d'aluminium n'est pas plate en raison du retrait du film, vous pouvez utiliser du ruban adhésif pour la fixer sur votre bureau ou votre sol. Nettoyez le module laser Conseil : Pour le module laser de 20 W, il est recommandé de le nettoyer, y compris les cadres intérieur et extérieur du bouclier lumineux, la lentille et la sortie de lumière rouge, après chaque utilisation d'une heure consécutive.
- Page 29 Nettoyez les cadres intérieur et extérieur du bouclier lumineux avec des mouchoirs ou un chiffon sans poussière imbibé d'alcool ; et nettoyez la lentille et la sortie de lumière rouge avec un coton-tige imbibé d'alcool.
